Adam Hall

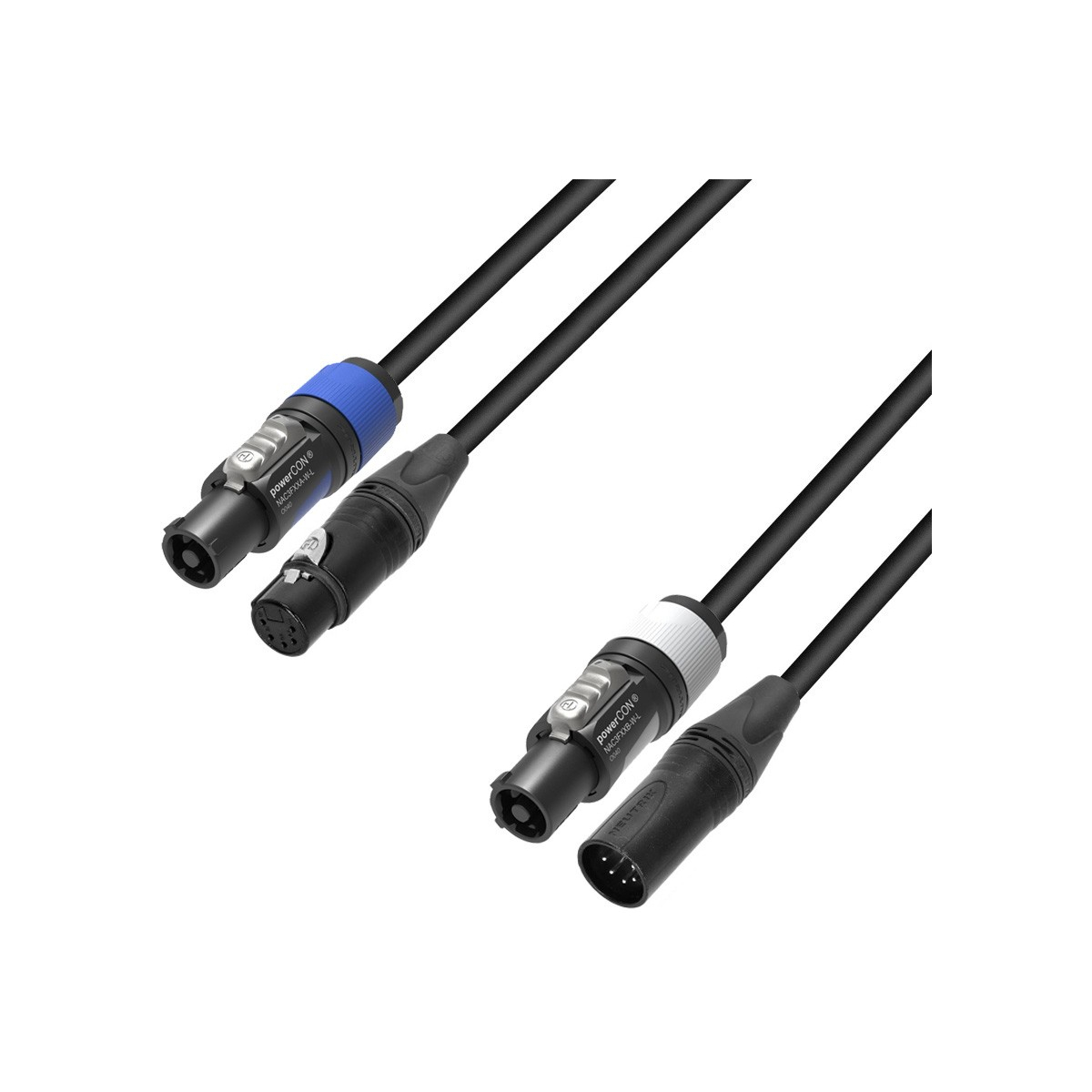

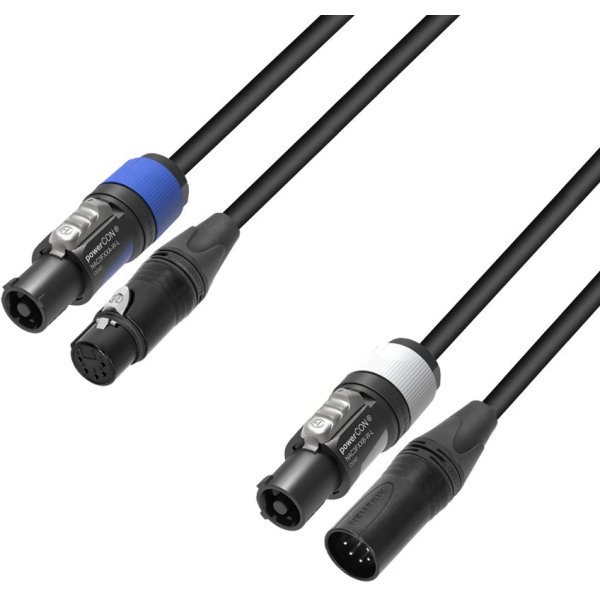

5 STAR H PCON 5D 1000 (10m)

Hybrid Cable Adam Hall 5 STAR H PCON 5D 1000

Caractéristiques Adam Hall 5 STAR H PCON 5D 1000

• Câble hybride combinant alimentation et signal DMX en un seul lien
• Connecteurs Neutrik® XLR 5 pôles et powerCON pour compatibilité standard
• Blindage spiralé 95 % contre les interférences électromagnétiques
• Conception avec conducteurs cuivre OFC pour une meilleure conductivité
• Étiquetage personnalisable grâce aux gaines thermorétractables fournies

Informations techniques Adam Hall 5 STAR H PCON 5D 1000

• Longueur totale du câble : 10 mètres
• Épissure de 40 cm pour séparation DMX / alimentation
• Section alimentation : 3 x 2,5 mm² – AWG 13
• Section DMX : 2 x 0,22 mm² – AWG 24
• Impédance DMX : 85 ohms / km
• Capacité du câble DMX : 55 pF / m
• Diamètre total du câble : 17 mm
• Poids du câble : 1,4 kg

Les points clés du 5 STAR H PCON 5D 1000 Adam Hall

Câble hybride DMX et alimentation Adam Hall : tout-en-un pratique

Le câble Adam Hall 5 STAR H PCON 5D 1000 est une solution hybride combinant alimentation électrique et transmission DMX dans un seul câble. Idéal pour les professionnels de la scène ou les installations fixes, ce câble réduit significativement l’enchevêtrement et le nombre de câbles nécessaires sur le plateau. Il facilite ainsi les montages, optimise l'espace au sol et améliore la sécurité en limitant les points de chute.

Le recours à une liaison unique assure également une meilleure organisation et un gain de temps à l’installation. Ce type de câble est adapté aux équipements d’éclairage utilisant le protocole DMX 512 tout en nécessitant une alimentation indépendante. Grâce à son épissure de 40 cm, les deux signaux peuvent facilement être séparés à l'arrivée.

Connecteurs Neutrik pour compatibilité standard et fiabilité

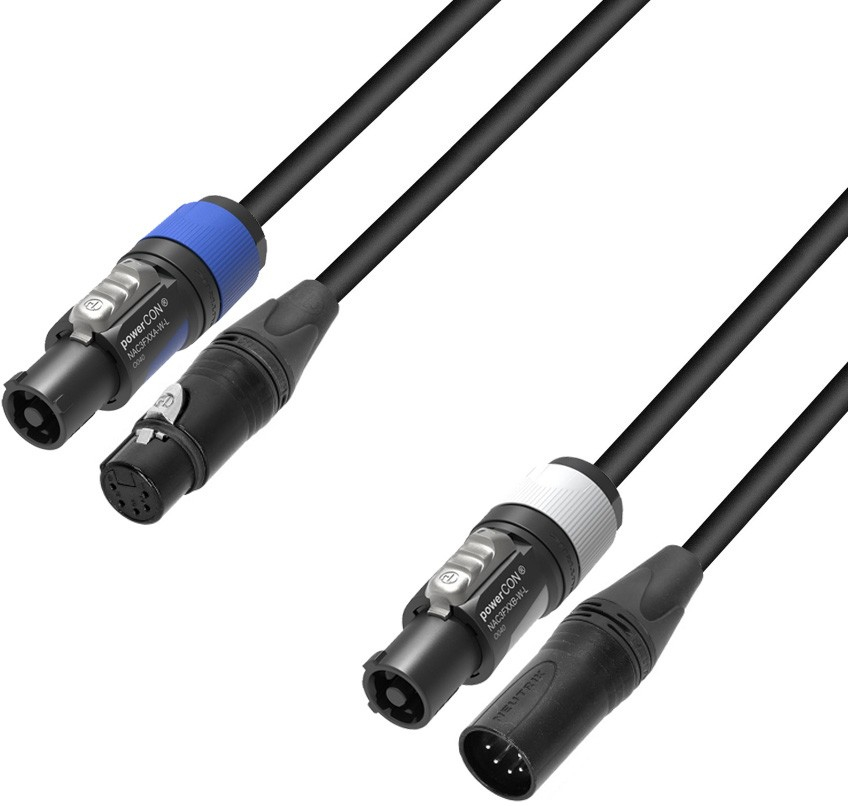

Le 5 STAR H PCON 5D 1000 est équipé de connecteurs Neutrik d’origine, réputés pour leur durabilité et leur compatibilité avec les équipements DMX et powerCON. Côté DMX, on retrouve des XLR 5 pôles mâle et femelle (NC5MXX-BAG et NC5FXX-BAG), parfaits pour les consoles, blocs ou lyres compatibles. Côté alimentation, le câble utilise des connecteurs NAC3FXXA-W-L (entrée) et NAC3FXXB-W-L (sortie), conformes aux normes de sécurité électrique scénique.

Ces connecteurs garantissent une excellente tenue mécanique et une transmission sans coupure. La finition en contacts argentés assure une stabilité de connexion même dans des environnements exigeants, tout en évitant l’oxydation.

Pourquoi choisir un câble cuivre OFC blindé à 95 % ?

Le choix du cuivre sans oxygène (OFC) pour les conducteurs permet une conductivité accrue, réduisant les pertes de signal sur de longues distances. Cela est particulièrement important pour le DMX où la précision du signal numérique est cruciale. Le blindage spiralé en cuivre, avec une couverture de 95 %, protège efficacement contre les interférences électromagnétiques et les parasites RF.

Ce type de conception offre une meilleure stabilité de transmission et prolonge la durée de vie du câble. Il est donc particulièrement adapté aux environnements techniques où plusieurs signaux circulent en parallèle, comme les scènes de concert ou les installations événementielles.

Comment installer le câble Adam Hall 5 STAR H PCON 5D 1000 ?

L’installation du câble est simple grâce à ses connecteurs Neutrik pré-montés. Il suffit de relier les deux extrémités aux appareils compatibles DMX et alimentation. L’épissure de 40 cm offre une séparation physique suffisante pour connecter les signaux aux entrées dédiées des équipements (projecteurs, contrôleurs, etc.).

Les deux gaines thermorétractables transparentes incluses permettent d’étiqueter chaque extrémité selon le besoin (univers DMX, signal, alimentation, etc.). Cela facilite les repérages lors du câblage et du démontage, tout en assurant une organisation professionnelle.

Durabilité et usage scénique professionnel

Conçu pour résister aux conditions exigeantes, le câble Adam Hall est équipé d’une gaine PVC robuste et souple à la fois. Elle protège efficacement les conducteurs contre l’abrasion, les torsions et les écrasements. Le diamètre global de 17 mm assure un bon compromis entre flexibilité et robustesse, pour une manipulation aisée en tournées ou installations permanentes.

Les connecteurs Neutrik assurent une durabilité élevée même en cas d’usages répétés. Le câble supporte des températures allant de -20 à 70 °C, ce qui le rend utilisable en intérieur comme en extérieur sous abris.

Notre avis d’expert Energyson sur 5 STAR H PCON 5D 1000

Nous avons testé le câble Adam Hall 5 STAR H PCON 5D 1000 sur plusieurs configurations scéniques. Sa combinaison DMX + alimentation dans un seul câble s’avère très pratique pour réduire les longueurs et simplifier les patchs. Le blindage efficace et la qualité des connecteurs Neutrik garantissent une transmission fiable même avec des dimmers ou projecteurs puissants à proximité.

Comparé à d'autres câbles hybrides plus génériques, celui-ci se distingue par la précision de ses terminaisons et la qualité des matériaux utilisés. Nous le recommandons aux techniciens, éclairagistes et installateurs recherchant un câble professionnel robuste pour les environnements exigeants.

"Un câble hybride fiable et robuste, idéal pour installations fixes ou tournées compactes." – Nicolas, technicien installation, Energyson (éclairage scénique)

FAQ sur le câble hybride Adam Hall 5 STAR H PCON 5D 1000
