Showtec
ACT Fresnel 20 WW

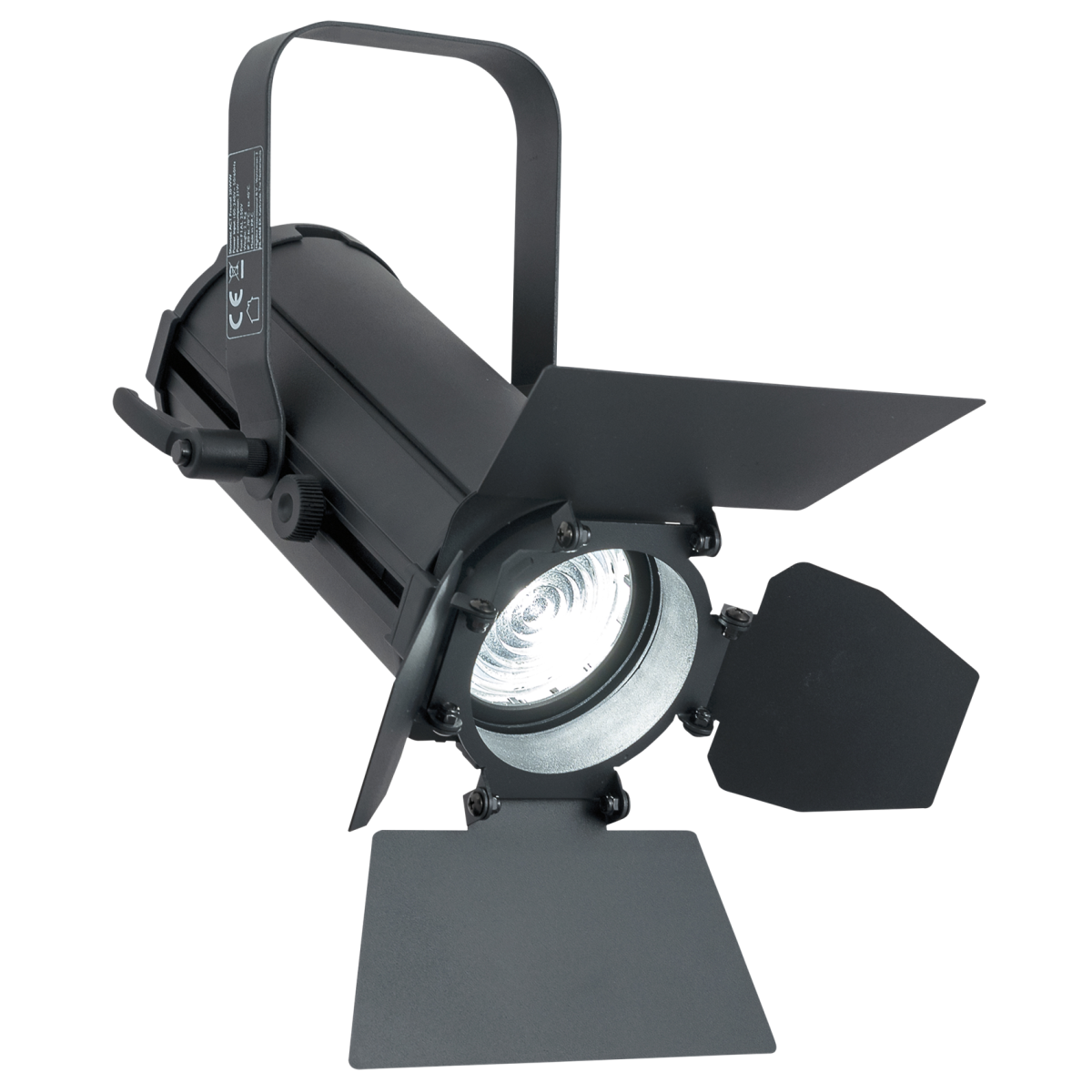

Projecteur Fresnel LED Showtec ACT Fresnel 20 WW

Caractéristiques Showtec ACT Fresnel 20 WW

• Source LED COB blanc chaud adaptée à l’éclairage théâtral.
• Indice de rendu des couleurs de 98 pour restituer précisément les couleurs.
• Champ lumineux doux associé à un zoom manuel étendu de 8° à 55°.
• Gradateur manuel permettant d’ajuster directement l’intensité de 0 à 100 %.
• Volet à quatre coupe-flux permettant de modeler la sortie lumineuse.
• Fonctionnement annoncé silencieux et sans ventilateur pour les environnements sensibles au bruit.
• Boîtier en aluminium noir destiné à une utilisation intérieure.

Informations techniques Showtec ACT Fresnel 20 WW

• Source lumineuse : 1 LED COB de 20 W.
• Couleur de LED : blanc chaud.
• Flux lumineux total : 1 230 lm.
• Éclairement lumineux à 2 m : 308 lx.
• Indice de rendu des couleurs : 98.
• Température de couleur maximale : 3 200 K.
• Angle de faisceau circulaire : de 8° à 55°.
• Zoom : manuel.
• Mode de contrôle : manuel.
• Gradateur : de 0 à 100 %.
• Alimentation : 100–240 V, 50/60 Hz.
• Consommation électrique : 21 W.
• Connecteur d’alimentation en entrée : Power Pro Bleu.
• Dimensions : 333 × 176 × 246 mm.
• Poids : 2,1 kg.
• Indice de protection : IP20, pour une utilisation en intérieur uniquement.
• Coffrage : aluminium.
• Couleur : noir.
• Refroidissement indiqué dans les spécifications : convection forcée.
• Température ambiante maximale : 40 °C.
• Température de surface maximale : 45 °C.
• Câble powerCON inclus.

Les points clés du ACT Fresnel 20 WW Showtec

Éclairage blanc chaud et rendu des couleurs du Showtec ACT Fresnel 20 WW

Le Showtec ACT Fresnel 20 WW utilise une source LED COB blanc chaud unique de 20 W. La température de couleur maximale indiquée est de 3 200 K, une valeur cohérente avec l’orientation blanc chaud du projecteur. Son indice de rendu des couleurs atteint 98, caractéristique particulièrement pertinente lorsque la fidélité des teintes doit être préservée sur une scène. Le projecteur délivre un flux lumineux total de 1 230 lm et un éclairement annoncé de 308 lx à une distance de 2 m. Ces données permettent d’évaluer concrètement la quantité de lumière disponible avant l’intégration du Fresnel dans une installation théâtrale intérieure.

La source COB concentre l’émission lumineuse dans un système Fresnel capable de produire un champ décrit comme doux et brillant. Cette combinaison répond aux usages où la transition de lumière et la restitution des couleurs participent directement au rendu visuel d’un décor, d’un costume ou d’un interprète. L’indice de rendu des couleurs de 98 constitue ici la donnée la plus significative pour apprécier la fidélité chromatique annoncée. Le Showtec ACT Fresnel 20 WW reste entièrement orienté vers un réglage manuel, aussi bien pour le zoom que pour la variation d’intensité, ce qui convient aux configurations dans lesquelles l’opérateur intervient directement sur le projecteur.

Pour un technicien ou un régisseur, la puissance de source de 20 W, le flux de 1 230 lm, l’éclairement de 308 lx à 2 m et la température de couleur de 3 200 K constituent les principaux repères de dimensionnement. Ils permettent de comparer les besoins d’une scène avec les capacités annoncées du projecteur sans extrapoler sa couverture réelle au-delà des données disponibles. Les informations communiquées ne précisent aucune norme particulière ni durée de garantie. Pour un usage professionnel, les conditions de garantie, de SAV et de conformité applicables doivent donc être vérifiées auprès d’Energyson avant l’intégration définitive du matériel.

Comment régler le faisceau du projecteur Fresnel LED Showtec ACT Fresnel 20 WW ?

Le Showtec ACT Fresnel 20 WW propose un zoom entièrement manuel dont l’angle de faisceau circulaire peut être réglé de 8° à 55°. À 8°, le faisceau est resserré, tandis que la valeur maximale de 55° permet d’obtenir une couverture sensiblement plus large. Cette plage donne à l’utilisateur une marge de réglage importante pour adapter la projection à la zone de scène visée. Aucun système de zoom motorisé n’est indiqué dans les informations fournies. Le positionnement et le réglage optique s’effectuent donc directement sur le projecteur, ce qui correspond à une utilisation simple dans une installation où les réglages sont réalisés avant ou pendant la préparation technique.

Le contrôle de l’intensité repose également sur un gradateur manuel couvrant toute la plage de 0 à 100 %. Il permet de réduire ou d’augmenter la sortie lumineuse directement sur l’appareil sans qu’un protocole de commande externe soit mentionné. Le projecteur est en outre équipé d’un volet à quatre coupe-flux. Cet accessoire sert à modeler la sortie du Fresnel et à limiter la lumière sur certaines zones. L’association du zoom, du gradateur et des coupe-flux offre ainsi trois moyens distincts d’intervenir sur la couverture, l’intensité et la forme du champ lumineux dans un contexte de scène ou d’éclairage théâtral intérieur.

Cette conception manuelle convient particulièrement aux installations fixes ou aux configurations dans lesquelles le projecteur reste accessible au technicien pour les réglages. Elle évite de dépendre d’une programmation pour modifier l’angle ou l’intensité, mais elle impose aussi une intervention physique lorsqu’un changement est nécessaire. Les données fournies ne mentionnent aucune compatibilité DMX, aucun moteur de zoom ni aucune fonction de programmation distante : ces possibilités ne doivent donc pas être supposées. Pour une régie exigeant un pilotage centralisé ou automatisé, Energyson peut être sollicité afin de vérifier la compatibilité recherchée ainsi que les conditions de garantie et de SAV disponibles.

Pourquoi le Showtec ACT Fresnel 20 WW convient-il aux applications théâtrales ?

Le Showtec ACT Fresnel 20 WW est explicitement présenté comme adapté aux applications théâtrales. Plusieurs caractéristiques fournies expliquent cette orientation : une lumière blanc chaud, un indice de rendu des couleurs de 98, une plage de zoom de 8° à 55°, un gradateur manuel et un volet à quatre coupe-flux. Ces fonctions permettent de travailler à la fois la qualité chromatique, la largeur de couverture, l’intensité et la forme de la lumière. Le fonctionnement est également annoncé silencieux et sans ventilateur, un point utile dans les environnements où le bruit d’un appareil peut devenir perceptible pendant une représentation, une répétition ou une scène silencieuse.

Une incohérence apparaît toutefois dans les informations fournies : la présentation annonce un fonctionnement silencieux et sans ventilateur, tandis que les spécifications techniques indiquent un refroidissement par convection forcée. Ces deux mentions sont conservées telles qu’elles ont été communiquées, mais elles ne permettent pas de déterminer avec certitude la méthode de refroidissement réelle. Pour une installation dans un théâtre, un studio ou un espace particulièrement sensible au bruit, ce point mérite une vérification avant utilisation. La température ambiante maximale annoncée est de 40 °C et la température de surface maximale de 45 °C, deux valeurs à prendre en compte lors du positionnement du projecteur.

L’indice de protection IP20 limite clairement le Showtec ACT Fresnel 20 WW à une utilisation intérieure. Cette donnée doit être prise en compte dans les installations scéniques permanentes ou temporaires, notamment lorsqu’un environnement pourrait exposer le matériel à l’humidité. Le coffrage est en aluminium et l’appareil pèse 2,1 kg, avec des dimensions de 333 × 176 × 246 mm. Ces éléments permettent d’anticiper son encombrement et sa manipulation. Aucune norme détaillée ni durée de garantie n’est indiquée dans les informations disponibles. Pour un usage professionnel, Energyson peut être consulté afin de confirmer les conditions de SAV, de garantie et de conformité nécessaires au projet.

Installation, alimentation et compatibilité du Showtec ACT Fresnel 20 WW

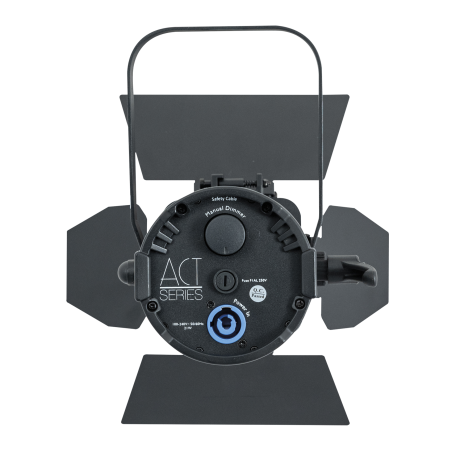

Le Showtec ACT Fresnel 20 WW fonctionne sur une alimentation comprise entre 100 et 240 V à 50/60 Hz et présente une consommation électrique annoncée de 21 W. Cette plage de tension facilite son raccordement à des réseaux électriques compatibles avec ces valeurs. L’entrée d’alimentation est identifiée comme Power Pro Bleu et un câble powerCON est indiqué parmi les éléments inclus. Aucune autre connectique n’est mentionnée dans les informations fournies. Il n’est donc pas possible de confirmer l’existence d’une sortie d’alimentation chaînable, d’une entrée de commande numérique ou d’une interface réseau. La préparation d’une installation doit se limiter aux connexions et fonctions effectivement documentées.

Le coffrage en aluminium noir mesure 333 mm de long, 176 mm de large et 246 mm de haut pour un poids de 2,1 kg. Ces dimensions permettent d’évaluer l’espace nécessaire à l’intégration du Fresnel dans une configuration de scène. L’indice de protection IP20 signifie que le projecteur est destiné uniquement à une utilisation intérieure selon les informations fournies. La température ambiante ne doit pas dépasser la valeur maximale annoncée de 40 °C, tandis que la température de surface maximale indiquée est de 45 °C. Ces limites thermiques doivent être intégrées à la préparation technique et au choix de l’emplacement.

Le fonctionnement repose sur des commandes manuelles : zoom de 8° à 55°, gradateur de 0 à 100 % et modelage du faisceau par quatre coupe-flux. Cette architecture convient lorsque les réglages sont réalisés localement sur le projecteur. Elle peut en revanche constituer une limite dans un système nécessitant des changements automatisés ou une commande distante, car aucune compatibilité de ce type n’est fournie. L’évolutivité documentée repose donc principalement sur la possibilité d’adapter manuellement le faisceau et son intensité. Pour un projet professionnel, la compatibilité avec l’installation existante ainsi que les conditions de garantie et de SAV peuvent être vérifiées auprès d’Energyson avant intégration.

Notre avis d’expert Energyson sur ACT Fresnel 20 WW

D’après les données techniques disponibles, le Showtec ACT Fresnel 20 WW présente un ensemble cohérent pour un éclairage théâtral manuel : LED COB de 20 W, blanc chaud jusqu’à 3 200 K, indice de rendu des couleurs de 98 et zoom de 8° à 55°. Le volet à quatre coupe-flux complète utilement le réglage du champ. Le poids de 2,1 kg et le coffrage en aluminium sont également des éléments concrets à considérer lors de l’installation. Le point qui demande une vérification concerne le refroidissement, car la fiche mentionne simultanément un fonctionnement sans ventilateur et une convection forcée.

Une comparaison précise avec un modèle concurrent nommé n’est pas possible à partir des seules informations fournies, car aucune donnée technique concurrente n’est disponible. Pour choisir entre plusieurs Fresnel LED du même segment, il faut donc comparer au minimum la puissance, le flux, l’indice de rendu des couleurs, la plage de zoom, le mode de contrôle et la connectique. Le Showtec ACT Fresnel 20 WW se distingue ici par ses réglages entièrement manuels et son IRC de 98. Il conviendra surtout aux techniciens, théâtres et utilisateurs recherchant un Fresnel intérieur simple à régler localement, sous réserve de confirmer les besoins éventuels de commande distante.

"Le zoom de 8° à 55°, l’IRC de 98 et le gradateur manuel rendent ce Fresnel pertinent lorsque les réglages sont effectués directement sur scène." – Équipe Energyson, conseil en éclairage scénique
