RME

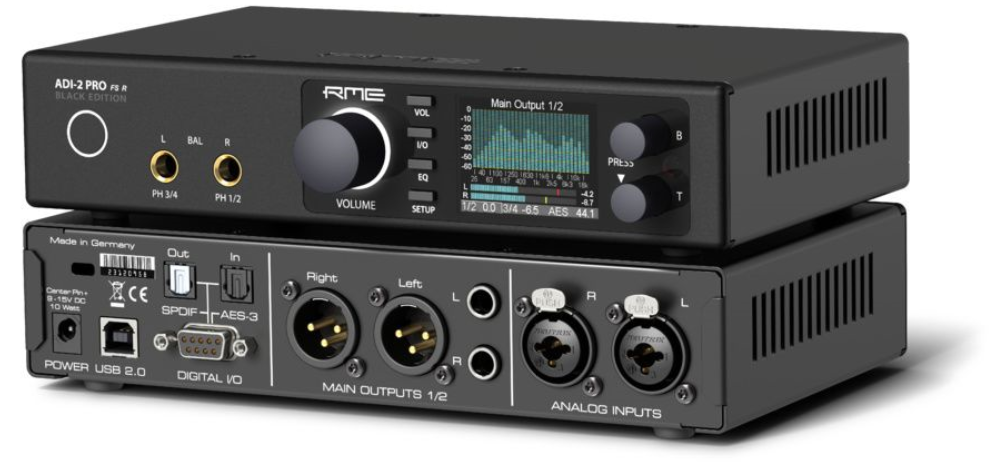

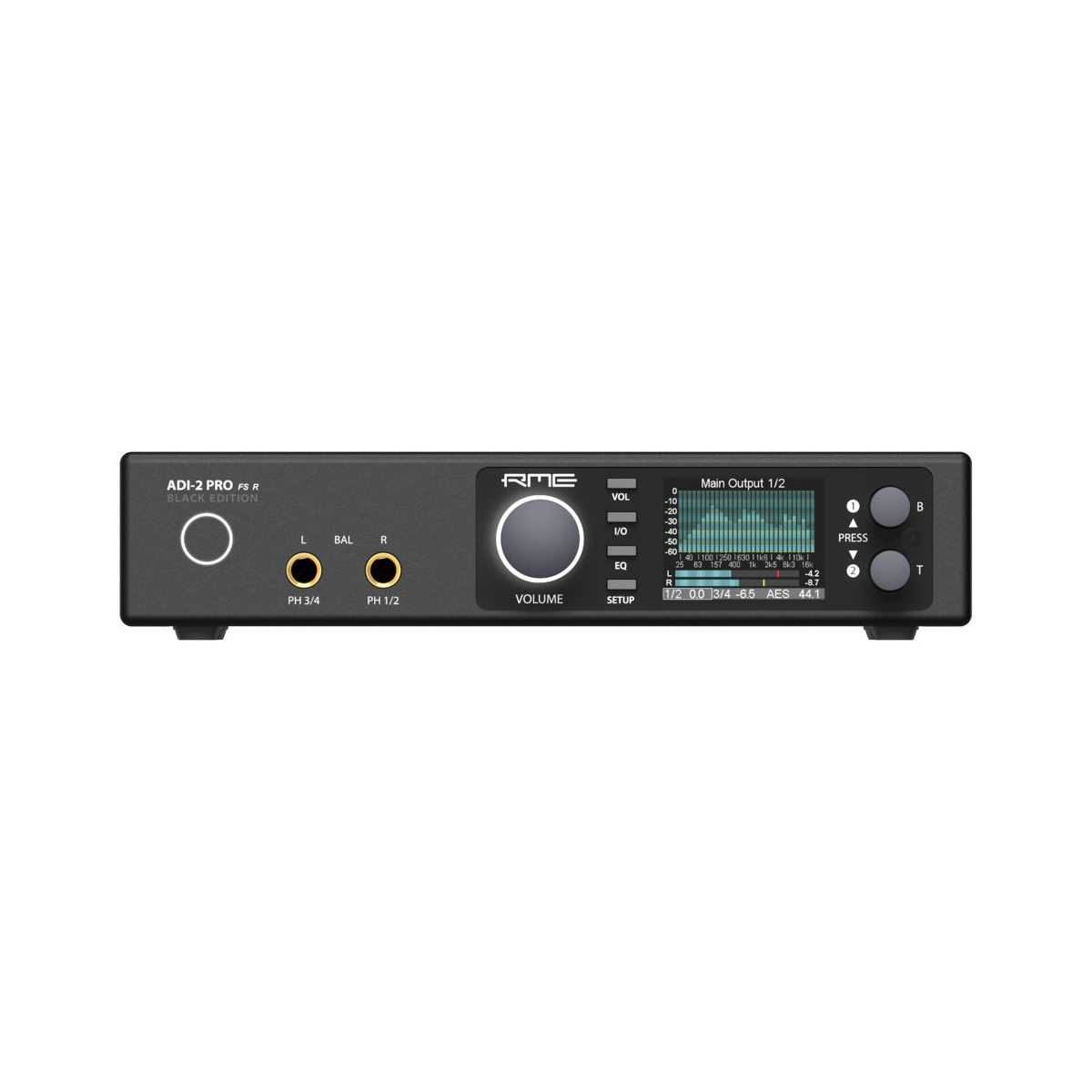

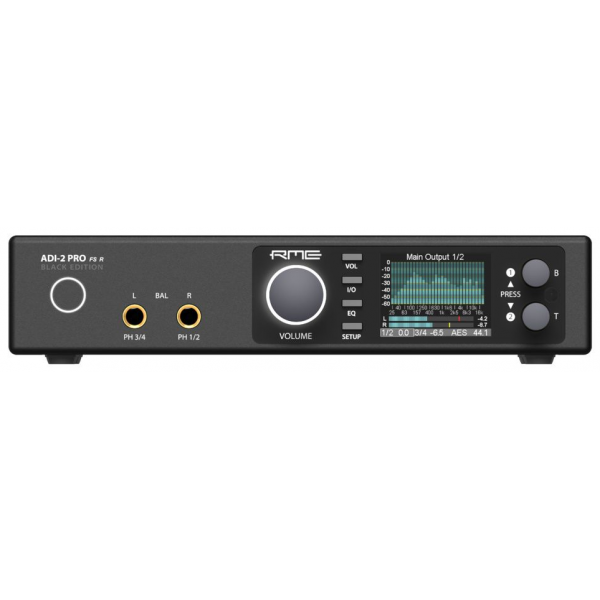

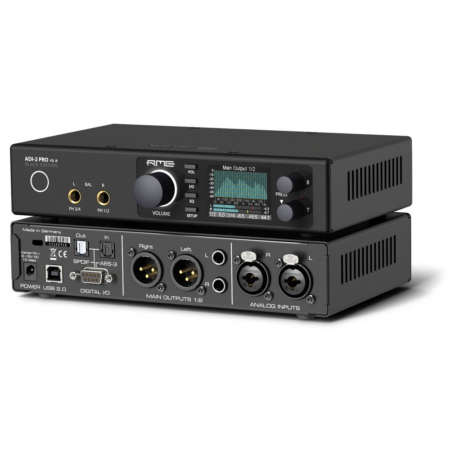

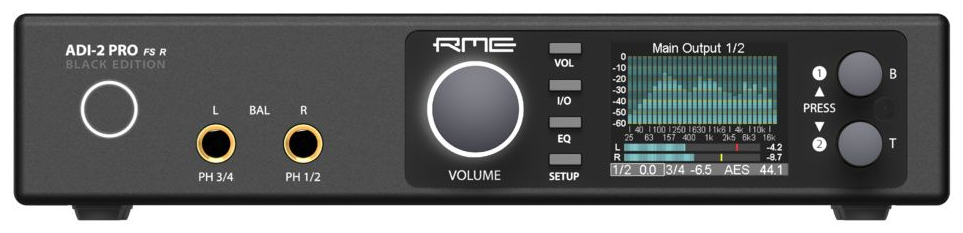

ADI-2 Pro FS R Black Edition

Le convertisseur AD / DA de référence anniversaire de RME est une multitude de périphériques tous réunis en une seule unité, avec un moyen simple et surtout automatisé de l'utiliser dès la sortie de la boîte. Une unité avec le plus grand ratio d'encombrement par fonctionnalité de l'industrie, d'excellentes spécifications techniques, une signature sonore limpide et transparente et deux sorties casque extrêmement puissantes.

Un convertisseur AD / DA haut de gamme en qualité studio professionnelle
Un double amplificateur casque en véritable qualité haut de gamme
Un DAC USB pas comme les autres - le plus polyvalent et le plus performant
Un frontend AD / DA haut de gamme et un ampli casque pour iPad / iPhone
Un convertisseur multiformat (AES, SPDIF, ADAT) avec fonction de surveillance
Une solution d'enregistrement et de lecture DSD
Un frontend AD / DA pour la mesure audio jusqu'à une fréquence d'échantillonnage jusqu'à 768 kHz

En tant que convertisseur le plus flexible disponible, l'ADI-2 Pro FS R Black Edition propose des E / S analogiques symétriques / asymétriques, deux sorties casque Extreme Power, SteadyClock III, un contrôle matériel du niveau d'entrée et de sortie à 4 niveaux, un traitement du signal basé sur DSP, un fonctionnement sur alimentation externe , Compatibilité USB conforme à la classe, fréquences d'échantillonnage jusqu'à 768 kHz ainsi que l'enregistrement DSD et la lecture DSD directe (256 / 11,2 MHz).

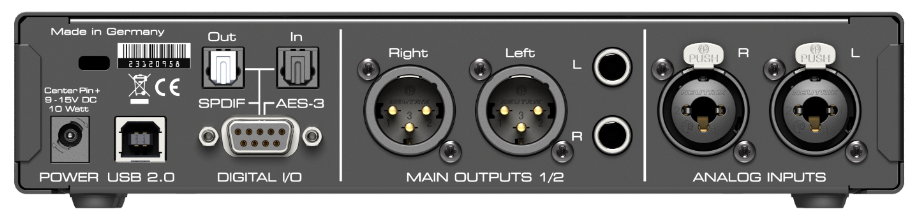

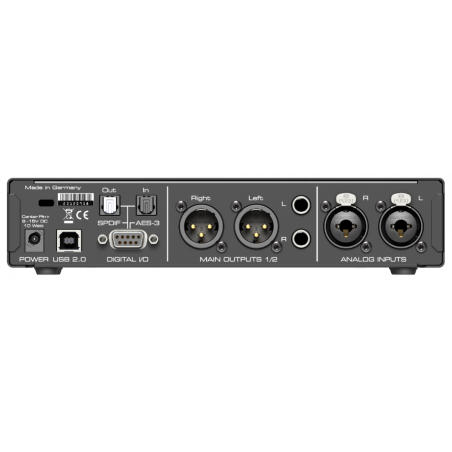

L'ADI-2 Pro FS R Black Edition comprend deux entrées analogiques servo-symétriques sur les prises combo XLR / TRS, deux sorties séparées symétriques et asymétriques sur XLR et TS, deux sorties casque stéréo Extreme Power à l'avant, une E / S SPDIF optique qui comprend également ADAT et SPDIF coaxial (RCA) et E / S AES (XLR) via un câble de dérivation inclus. Cet ensemble universel d'options d'E / S offre une qualité supérieure et une connectivité flexible à ceux qui adoptent une approche sans compromis de l'audio.

Le port USB 2.0 est entièrement conforme à la classe (UAC 2) pour la connexion avec des appareils iOS compatibles, et est également utilisé pour les mises à jour du firmware. Comprenant une alimentation externe commutée avec connecteur verrouillable, l'ADI-2 Pro FS R Black Edition peut être facilement alimenté par batterie, ouvrant des applications mobiles ainsi que des cas d'utilisation isolés galvaniquement.
En tant qu'interface informatique, l'ADI-2 Pro FS R Black Edition offre une stéréo (2 entrées / 2 sorties) et un mode multicanal (6 entrées / 8 sorties). La compatibilité avec Mac OS X est prête à l'emploi. Sous Windows, l'ADI-2 Pro FS R Black Edition utilise le pilote de la série MADIface de RME, pour une compatibilité WDM et ASIO complète et des performances optimales.

Visant le son de référence absolu, chaque détail de l'ADI-2 Pro FS R Black Edition est spécial et a sa propre histoire. Le PCB principal est une conception extraordinaire à 10 couches avec une épaisseur de cuivre personnalisée, garantissant le meilleur son non perturbé ainsi qu'une alimentation suffisante mais séparée pour les sorties du téléphone. Les étages d'alimentation interne et les régulateurs précis utilisent une conception à très faible bruit pour ne pas dégrader les performances à travers les rails d'alimentation. Les amplificateurs opérationnels SoundPlus sélectionnés conservent le SNR le plus élevé, le THD le plus bas et le taux de balayage élevé dans toutes les conditions. L'ensemble de la conception du circuit analogique est entièrement symétrique et équilibré partout - et couplé en courant continu. Les seuls condensateurs dans le chemin du signal assurent une protection CC aux prises d'entrée analogique et ont été soigneusement sélectionnés pour éviter tout impact sonore.

Le convertisseur AD à 4 canaux, prenant en charge la fréquence d'échantillonnage de 786 kHz et l'enregistrement DSD, est utilisé dans une conception double mono, avec un rapport signal / bruit amélioré de 3 dB. Deux DAC premium sont utilisés pour deux sorties stéréo séparées. Le traitement audio interne comme les égaliseurs, le crossfeed et l'analyse spectrale est effectué par un DSP haute performance avec 2,17 Giga FLOPS (2882 MIPS), fournissant suffisamment de puissance de calcul pour fonctionner même à une fréquence d'échantillonnage de 768 kHz.

Pour un fonctionnement facile, un convertisseur de fréquence d'échantillonnage de haute qualité a été ajouté, commutable sur l'entrée AES ou SPDIF, résolvant tout problème d'horloge entre ceux-ci. Et la dernière technologie SteadyClock III de RME garantit une réduction parfaite de la gigue et une synchronisation stable, peu importe si des horloges internes ou externes sont utilisées

RME a incorporé de nombreuses fonctionnalités uniques, que l'on ne trouve sur aucun appareil comparable, comme les égaliseurs paramétriques à 5 bandes pour une compensation entièrement individuelle des téléphones, des commandes de graves / aigus réglables avec un accès rapide, une fonction de crossfeed binaural, un filtre d'intensité réglable, des filtres AD / DA sélectionnables, quatre niveaux de référence d'E / S discrets, réglage du niveau de référence automatique, mode téléphones à équilibrage automatique et bien d'autres. L'écran n'est pas seulement utilisé pour contrôler l'unité, mais affiche également des messages d'avertissement et de guidage.

Des fonctionnalités professionnelles telles que le traitement M / S, la largeur stéréo et l'inversion de phase jusqu'à un contrôle total et le stockage de tous les paramètres sont incluses, ainsi que le célèbre analyseur spectral de RME, un outil d'analyse filtré à deux bandes 30 bandes offrant une visualisation musicale sans précédent, complétant parfaitement le écran IPS haute résolution.
Il est inutile de se vanter d'environ -110 dB THD, lorsque de telles valeurs ne sont pas disponibles en fonctionnement réel - par exemple lorsqu'un casque de 32 ohms est connecté. Les ingénieurs de RME ont donc conçu un nouvel étage de sortie casque qui apporte toutes les performances du DAC premium à la prise téléphonique - même lors de l'utilisation d'un casque basse impédance. La conception Extreme Power excelle avec une impédance de sortie de 0,1 Ohm, un niveau de sortie maximal de +22 dBu et une puissance de sortie maximale de 1,5 Watts - par canal! Les deux sorties casque stéréo entièrement séparées offrent les mêmes performances SNR 120 dBA que les sorties ligne, pour une expérience d'écoute sans ronflement et sans bruit. Le THD est bien en dessous de -100 dB (0,001%) même à pleine puissance, pour une scène sonore la plus claire et détaillée possible. La conception Extreme Power intègre également une limitation de courant, une surveillance de l'alimentation, une détection de surcharge et une protection CC. Un mode basse puissance et un mode haute puissance sont fournis, pour une correspondance parfaite de l'IEM à planaire.

Ayant deux sorties stéréo, un fonctionnement casque symétrique est possible. Comme les ingénieurs de RME n'étaient pas satisfaits des techniques existantes, ils ont développé un nouveau mode avancé équilibré pour l'ADI-2 Pro FS R Black Edition, qui supprime la plupart des limitations du fonctionnement équilibré standard et transforme ce mode en une expérience entièrement nouvelle. Le mode exclusif Advanced Balanced fournit un chemin de signal équilibré du DAC directement au téléphone, avec un gain de 3 dB dans le rapport signal / bruit, des écarts lissés dans les composants, une réponse en fréquence optimisée, une impédance de sortie très faible (0,2 Ohms) et un maximum niveau de sortie de +28 (vingt-huit) dBu.

L'ADI-2 Pro FS R Black Edition est le convertisseur AD / DA de référence, le DAC USB, l'interface USB et l'ampli casque de RME. Ses nombreux cas d'utilisation en font un choix idéal dans de nombreux domaines, de l'utilisateur à la maison appréciant les solutions innovantes offrant la meilleure qualité sonore, le propriétaire du studio demandant une conversion AD / DA de référence, le passionné de Hi-Fi exigeant un amplificateur de casque flexible mais haut de gamme , jusqu'à l'industrie utilisant l'appareil portable comme frontal pour les systèmes de mesure. 20 ans de RME - cumulés dans une unité précieuse, qui une fois entendue et utilisée ne sera jamais trahie. Promis.
Femtosecondes pour le pointage

Avec le SteadyClock FS, l'ADI-2 Pro FS R Black Edition dispose de la dernière technologie de rejet d'horloge et de gigue du DAC ADI-2 récemment introduit. Basé sur une horloge femtoseconde - une femtoseconde est un quadrillionième de seconde - SteadyClock FS réduit la gigue intrinsèque de l'ADI-2 Pro FS R Black Edition à un nouveau plus bas historique.

De plus, l'ADI-2 Pro FS R Black Edition dispose également du mode AutoDark du ADI-2 DAC. Avec cela, les utilisateurs peuvent désactiver tous les éléments éclairés de l'appareil si nécessaire - à l'exception du bouton de veille, qui contrairement au ADI-2 DAC, est toujours éclairé sur l'ADI-2 Pro FS R Black Edition. De cette façon, les utilisateurs de studio reçoivent des commentaires permanents sur l'état de marche / arrêt de leur convertisseur. L'éclairage est réactivé en appuyant sur n'importe quel bouton ou en tournant un encodeur.
Test de bits

Un test de bits est utilisé pour vérifier le chemin de lecture pour les changements indésirables dans les données de lecture. Le logiciel de lecture peut couper des bits, ajouter du tramage ou changer le niveau - sans que ces changements soient facilement remarqués. Un pilote mal programmé peut manipuler des bits, et un matériel de lecture peut être à la fois mal conçu et défectueux (bits suspendus, bits échangés). Même des fonctionnalités telles que l'attribution correcte des canaux, la synchronicité gauche / droite et la polarité peuvent être testées par un test de bits bien fait.

NT-RME-2 (verrouillable)
Alimentation pour ADI-2 Pro FS R Black Edition. Alimentation à découpage robuste et légère, 100 V-240 V CA, 12 V 2 A CC. Connecteur DC verrouillable.
BO968 Câble de dérivation numérique (D-sub 9 broches vers 2 x XLR et 2 x RCA)
Adaptateur de rack RM-19-X 19 ", monté sur les côtés de l'ADI-2 Pro FS R Black Edition
Adaptateur universel pour montage en rack Unirack (cuve pour deux appareils de 9,5 ")
Câble AUTOK pour la connexion à la prise allume-cigare
Câble AKKUK pour fonctionnement sur batterie (connecteurs plats 6,3 mm)

Entrées analogiques
XLR
Entrée: XLR, servo-symétrique Sensibilité d'entrée commutable +24 dBu, +19 dBu, +13 dBu, +4 dBu @ 0 dBFS
Rapport signal / bruit (SNR) @ +13/19/24 dBu: 120.x dB RMS non pondéré, 124.x dBA
Rapport signal / bruit (SNR) à +4 dBu: 119 dB RMS non pondéré, 123 dBA
Réponse en fréquence @ 44,1 kHz, -0,1 dB: 5 Hz - 20,5 kHz
Réponse en fréquence à 96 kHz, -0,5 dB: 3 Hz - 45,5 kHz
Réponse en fréquence à 192 kHz, -1 dB: 2 Hz - 92,7 kHz
Réponse en fréquence à 384 kHz, -1 dB: <1 Hz - 124 kHz
Réponse en fréquence à 768 kHz, -3 dB: <1 Hz - 180 kHz
THD @ -1 dBFS: -116 dB, 0,00016%
THD + N @ -1 dBFS: -112 dB, 0,00025%
Séparation des canaux:> 110 dB

TRS
En entrée XLR, mais:

Entrée: jack TRS 6,3 mm, servo-symétrique, entièrement compatible TS et RCA

Sorties analogiques
1/2 XLR
Niveau de sortie commutable +24 dBu, +19 dBu, +13 dBu, +4 dBu @ 0 dBFS
Rapport signal / bruit (SNR) @ +13/19/24 dBu: 117 dB RMS non pondéré, 120 dBA
Rapport signal / bruit (SNR) à +4 dBu: 115 dB RMS non pondéré, 118 dBA
Réponse en fréquence @ 44,1 kHz, -0,1 dB: 0 Hz - 20,2 kHz
Réponse en fréquence à 96 kHz, -0,5 dB: 0 Hz - 44,9 kHz
Réponse en fréquence à 192 kHz, -1 dB: 0 Hz - 88 kHz
THD @ -1 dBFS: -112 dB, 0,00025%
THD + N @ -1 dBFS: -110 dB, 0,00032%
THD @ -3 dBFS: -116 dB, 0,00016%
Séparation des canaux:> 110 dB
Impédance de sortie: 200 Ohm symétrique, 100 Ohm asymétrique

1/2 TS (arrière)
En sortie XLR, mais:
Sortie: jack TS 6,3 mm, asymétrique
Niveau de sortie maximum: +19 dBu
Rapport signal / bruit (SNR) @ +13/19 dBu: 117 dB RMS non pondéré, 120 dBA
Rapport signal / bruit (SNR) à +4 dBu: 113 dB RMS non pondéré, 117 dBA
Impédance de sortie: 100 Ohm

Téléphones 1/2
Comme sortie 1/2 TS, mais:
Sortie: jack 6,3 mm TRS, asymétrique, stéréo
Impédance de sortie: 0,1 Ohm
Rapport signal / bruit (SNR) à +22 dBu: 117 dB RMS non pondéré, 120 dBA
Rapport signal / bruit (SNR) à +7 dBu: 114 dB RMS non pondéré, 118 dBA
Niveau de sortie à 0 dBFS, niveau de référence +19 dBu, charge 100 ohms ou plus: +22 dBu (10 V)
Niveau de sortie à 0 dBFS, niveau de référence +4 dBu, charge 8 ohms ou plus: +7 dBu (1,73 V)
THD @ +18 dBu, charge de 32 Ohms, 1,2 Watt: -110 dB, 0,0003%
THD + N @ + 18 dBu, charge 32 Ohm: -107 dB, 0,00045%
THD @ +14 dBu, charge 16 Ohm, 0,94 Watt: -110 dB

Téléphones de sortie 3/4
En tant que téléphones de sortie 1/2, mais:

Niveaux de sortie à 0 dBFS: Hi-Power off +7 dBu, Hi-Power On +22 dBu

Mode Téléphones équilibrés
Comme auparavant, mais:
Niveaux de sortie à 0 dBFS: Hi-Power off +13 dBu (9,8 V), Hi-Power On +28 dBu (19,5 V)
Impédance de sortie: 0,2 Ohm
Rapport signal / bruit (SNR) @ +28 dBu: 120 dB RMS non pondéré, 123 dBA
Rapport signal / bruit (SNR) à +13 dBu: 118,4 dB RMS non pondéré, 122 dBA
Niveau de sortie à 0 dBFS, Hi-Power On, charge 150 Ohm ou plus: +28 dBu (19,5 V)
Niveau de sortie à 0 dBFS, Hi-Power Off, charge 8 Ohm ou plus: +13 dBu (9,8 V)
Puissance maximale à 0,001% THD: 2,9 W par canal

Entrées numériques
Plage de verrouillage: 28 kHz - 200 kHz
Suppression de la gigue:> 50 dB (2,4 kHz)
AES / EBU
1 x XLR, symétrique par transformateur, à isolation galvanique, selon AES3-1992
Compatible SPDIF (IEC 60958)

SPDIF coaxial
1 x RCA, symétrique par transformateur, selon CEI 60958
Compatible AES / EBU (AES3-1992)

SPDIF optique
1 x optique, selon CEI 60958
Compatible ADAT

Sorties numériques
AES / EBU
1 x XLR, symétrique par transformateur, à isolation galvanique, selon AES3-1992
Mode Single Wire, fréquence d'échantillonnage de 28 kHz à 200 kHz

SPDIF coaxial
1 x RCA, selon CEI 60958
Mode Single Wire, fréquence d'échantillonnage de 28 kHz à 200 kHz
SPDIF optique
1 x optique, selon CEI 60958
Fréquence d'échantillonnage de 28 kHz à 200 kHz

Horloges: internes, entrées AES, entrées SPDIF, entrées ADAT
Suppression de la gigue des horloges externes:> 50 dB (2,4 kHz)
Fréquences d'échantillonnage prises en charge pour les horloges externes: 28 kHz à 200
Horloges internes: 44,1 kHz à 768 kHz

Alimentation incluse: PSU à commutation externe, 100 - 240 V AC, 2 A, 24 Watts
Consommation en veille: 50 mW
Consommation d'énergie au ralenti: 10 watts, max. consommation d'énergie: 22 watts
Courant de repos à 12 V: 850 mA (10 watts)
Dimensions (LxHxP): 215 x 44 x 130 mm (8,5 "x 1,73" x 5,1 ")
