ConteStage
AGCUB390 blk

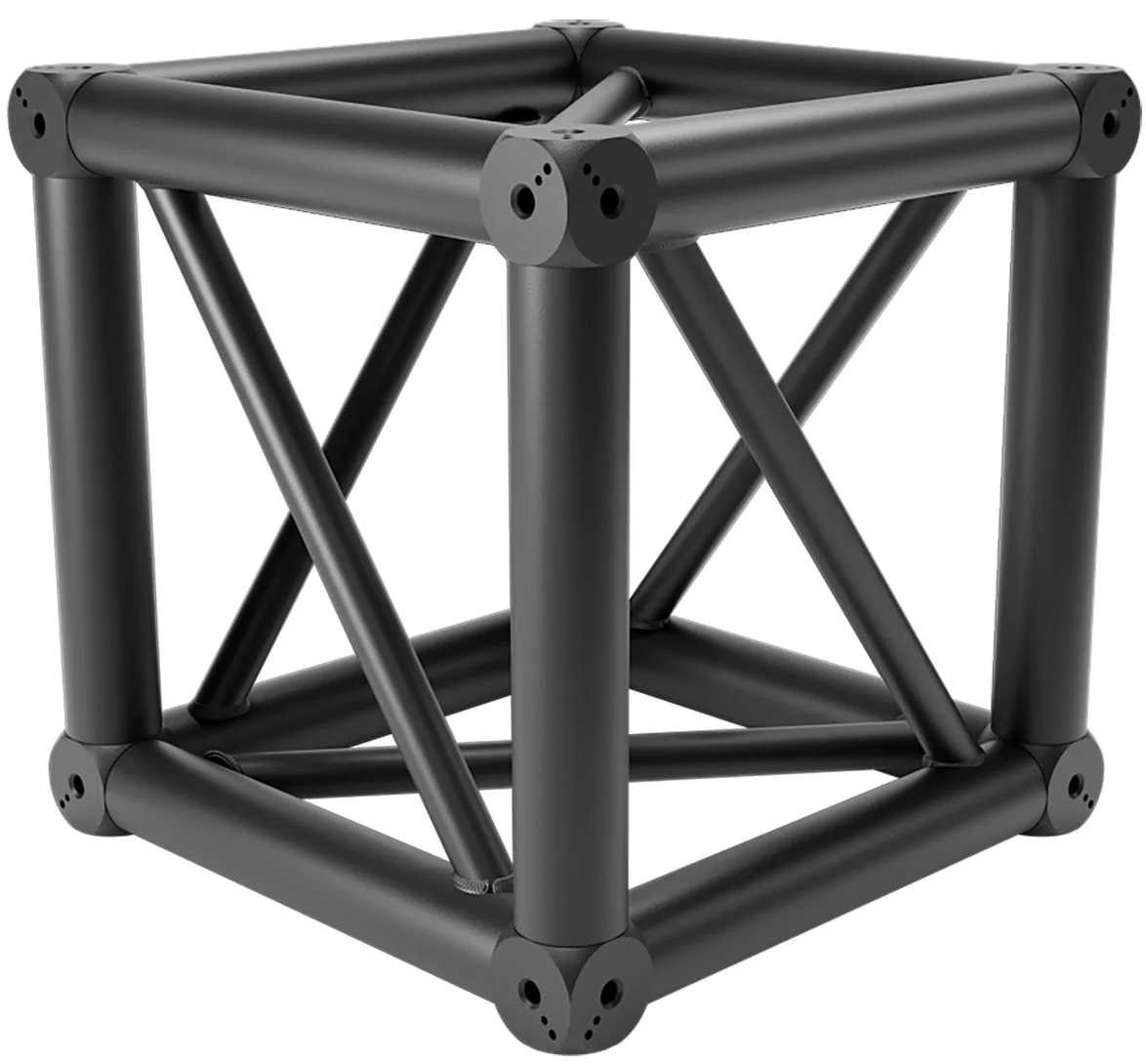

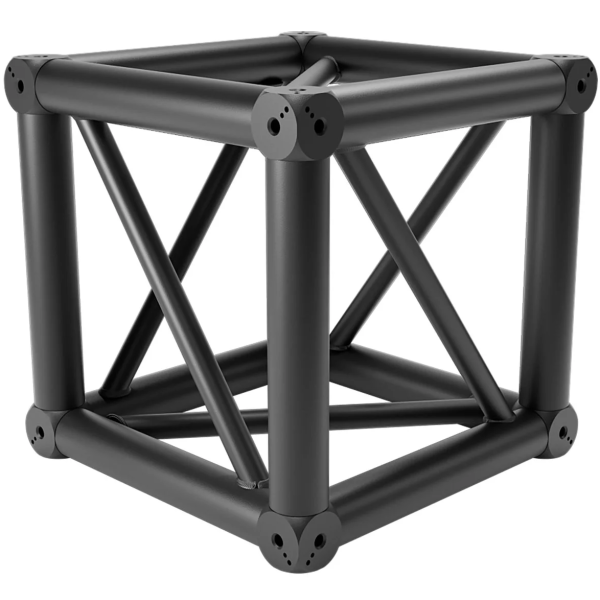

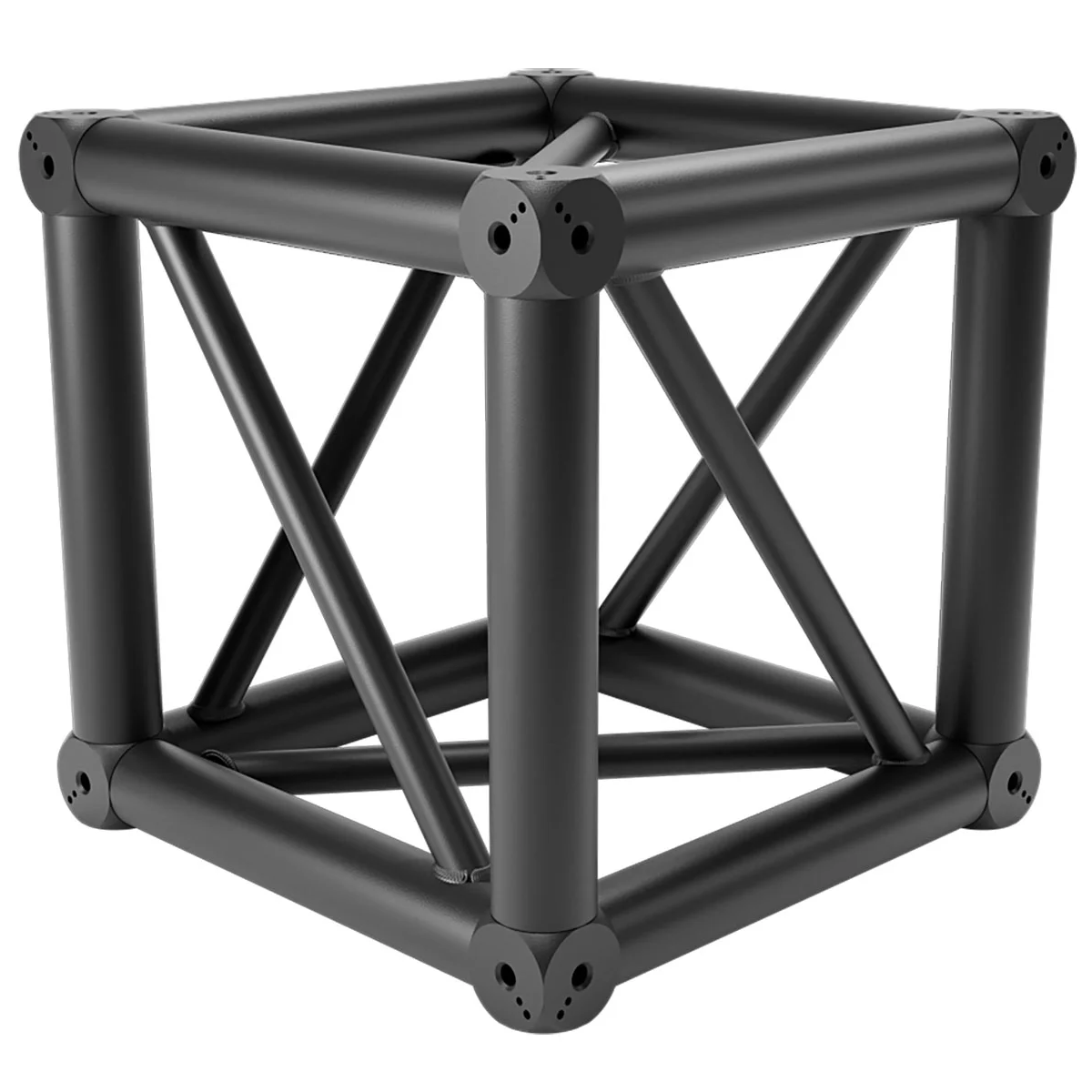

Le ConteStage AGCUB390 est un cube de jonction pour structure carrée 390 conçu pour la série QUATRO39. Ce cube de jonction en aluminium EN AW-6082 T6 permet de raccorder jusqu’à 6 poutres perpendiculaires afin de créer des structures tridimensionnelles complexes, en usage horizontal ou vertical. Avec ses dimensions de 390 x 390 x 390 mm et son poids de 13,97 kg, il s’intègre dans les installations scéniques, grilles de suspension, cubes scéniques et structures architecturales. Fabriqué en Europe, il bénéficie des certifications ISO DIN 4113 et TÜV. Sa finition noire facilite une intégration visuelle discrète. Livré sans manchon, il nécessite le demi-manchon AGCUB4-1/2MANCH pour la fixation, selon la configuration retenue et les besoins de montage.
Informations
Garantie : 2 ans
Avis clients :
Code produit : AGCUB390BK
Pour plus d'informations
Cliquez ici
Besoin d'aide ? Appelez le service client au 09.70.37.00.10
100% Français
LIVRAISON GRATUITE A PARTIR DE 99€
14 JOURS SATISFAIT OU REMBOURSÉ
PAYEZ EN 4 FOIS SANS FRAIS
Description AGCUB390 blk
Cube de jonction pour structure carrée 390 ConteStage AGCUB390
| Marque | ConteStage |
|---|---|
| Référence produit | AGCUB390 |
| Série compatible | QUATRO39 |
| Matériau | Aluminium |
| Alliage aluminium | EN AW-6082 T6 |
| Poids | 13,97 kg |
| Longueur | 390 mm |
| Largeur | 390 mm |
|---|---|
| Hauteur | 390 mm |
| Diamètre des tubes | 48,3 mm |
| Diamètre des barres | 50 mm |
| Filetage | 25 mm |
| Entraxe | 340 mm |
| Angle de jonction | 90° |
Caractéristiques ConteStage AGCUB390
- Jonction 6 directions pour raccorder jusqu’à 6 poutres perpendiculaires.
- Compatible avec les structures carrées 390 de la série QUATRO39.
- Adapté aux montages horizontaux et verticaux.
- Conçu pour les structures tridimensionnelles complexes.
- Finition noire pour une intégration visuelle discrète.
- Fabrication européenne avec certifications ISO DIN 4113 et TÜV.
Informations techniques ConteStage AGCUB390

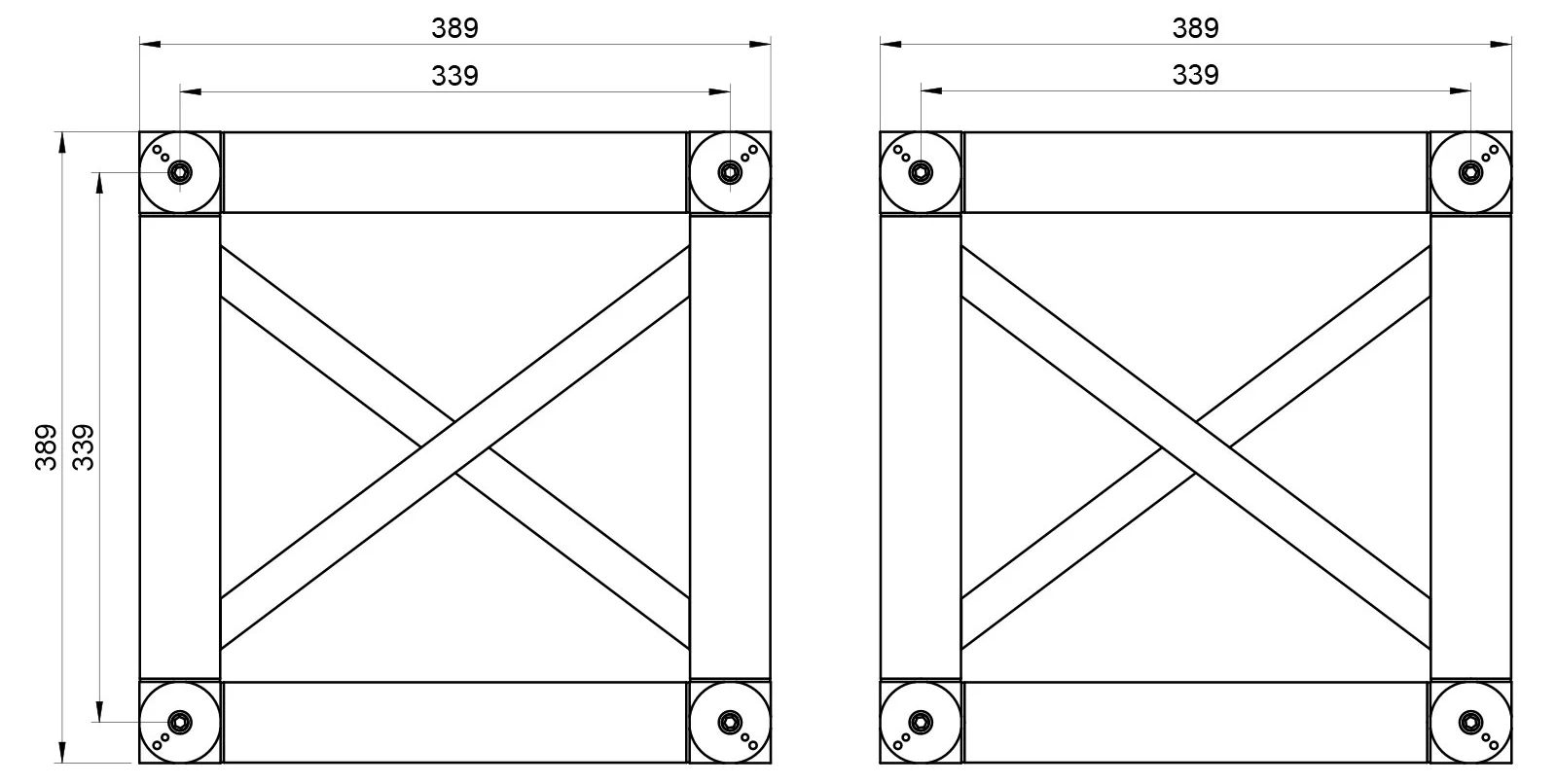

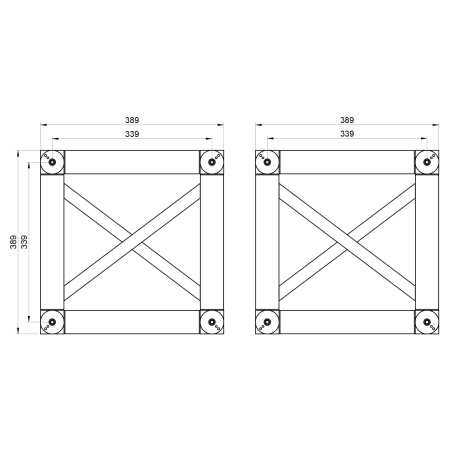

- Dimensions : 390 x 390 x 390 mm.
- Poids : 13,97 kg.
- Aluminium EN AW-6082 T6.
- Barres massives pleines de 50 mm.
- Tubes pleins de 48,3 mm de diamètre.
- Renforts de 25 x 2 mm.
- Entraxe de 340 mm entre chaque tube.
- Angle de jonction à 90° sur 6 directions.
- Livré sans manchon.
- AGCUB4-1/2MANCH obligatoire pour la fixation.
Les points clés du AGCUB390 ConteStage
- Jonction aluminium 6 directions à 90°.
- Compatible structure carrée QUATRO39.
- Dimensions extérieures de 390 x 390 x 390 mm.
- Aluminium EN AW-6082 T6 certifié.
- Usage horizontal ou vertical.
- Finition noire pour intégration discrète.
- Demi-manchons requis pour la fixation.
Structure tridimensionnelle avec le cube de jonction ConteStage AGCUB390
Le ConteStage AGCUB390 est un cube de jonction pour structure carrée 390 développé pour la série QUATRO39. Sa conception 6 directions permet de raccorder jusqu’à 6 poutres perpendiculaires afin de former des nœuds structurels adaptés aux montages complexes. Ce type d’assemblage répond aux besoins des installations scéniques, des grilles de suspension, des cubes scéniques et de certaines configurations architecturales utilisant une structure aluminium carrée.
Grâce à son angle de jonction de 90°, ce cube de jonction simplifie la création de volumes réguliers et de connexions multidirectionnelles. Il peut être utilisé en montage horizontal ou vertical, selon la structure recherchée. Cette polyvalence facilite la mise en œuvre de toits de scène multi-niveaux et d’ensembles tridimensionnels cohérents dans le respect de la géométrie de la gamme QUATRO39.
Son format de 390 x 390 x 390 mm correspond à l’encombrement annoncé pour cette catégorie de pièce de jonction. L’entraxe de 340 mm entre chaque tube et la compatibilité avec la structure carrée 390 assurent une continuité logique avec les éléments de la série. Cette cohérence technique favorise un montage structuré, lisible et adapté aux besoins des professionnels de l’événementiel.
Pourquoi choisir le cube de jonction ConteStage AGCUB390 pour la série QUATRO39 ?
Le choix du ConteStage AGCUB390 repose d’abord sur sa compatibilité directe avec la série QUATRO39. Ce cube de jonction pour structure carrée 390 est conçu pour raccorder des poutres perpendiculaires dans un environnement homogène, avec des dimensions extérieures de 390 mm et un entraxe de 340 mm. Ces données facilitent l’intégration dans une structure existante ou dans un projet de conception tridimensionnelle.
Le matériau utilisé constitue un autre point important. L’aluminium EN AW-6082 T6 est associé ici à des barres massives pleines de 50 mm, à des tubes pleins de 48,3 mm et à des renforts de 25 x 2 mm. L’ensemble vise une résistance structurelle élevée pour les usages permanents ou temporaires décrits dans les informations fournies, avec une fabrication européenne et des certifications ISO DIN 4113 et TÜV.
La finition noire permet une intégration visuelle discrète dans un environnement scénique ou événementiel. Cet aspect peut être utile lorsque la structure doit rester peu visible dans le champ visuel. Le produit est livré sans manchon, ce qui laisse la sélection des accessoires de fixation en fonction du besoin réel, avec la référence AGCUB4-1/2MANCH indiquée comme obligatoire pour la fixation.
Utilisation scénique et événementielle du cube de jonction ConteStage AGCUB390
Le ConteStage AGCUB390 est destiné à des installations où plusieurs directions de connexion sont nécessaires. Dans les informations fournies, il est présenté pour les toits de scène multi-niveaux, les grilles de suspension, les cubes scéniques et les installations architecturales. Cette orientation d’usage montre qu’il s’adresse à des contextes où la structure doit gérer plusieurs axes dans un même point de jonction.
Son poids de 13,97 kg permet d’identifier une pièce de liaison robuste au sein d’un ensemble modulaire. L’usage horizontal ou vertical ajoute une souplesse d’implantation dans la conception globale, sans changer la logique de raccordement à 90°. Pour les prestataires, installateurs et bureaux d’études cités dans les données, cette polyvalence permet d’envisager plusieurs configurations à partir d’une seule pièce de connexion.
Le fait que le cube soit livré sans demi-manchons doit être pris en compte dès la préparation du montage. Les demi-manchons AGCUB4-1/2MANCH sont indiqués en option et doivent être commandés séparément selon les besoins. Cette information est importante pour anticiper la fixation et éviter toute rupture de continuité lors de l’assemblage d’une structure de scène, d’une grille technique ou d’un volume suspendu.
Comment le ConteStage AGCUB390 répond-il aux exigences de sécurité et de durabilité ?
Le ConteStage AGCUB390 est fabriqué en Europe selon les informations communiquées et bénéficie des certifications ISO DIN 4113 et TÜV. Ces éléments apportent un cadre clair pour les professionnels recherchant une solution de jonction adaptée aux structures carrées QUATRO39. Dans un environnement d’installation temporaire ou permanente, la présence de certifications identifiées contribue à documenter le niveau d’exigence appliqué au produit.
La conception en aluminium EN AW-6082 T6, associée à des tubes pleins, à des barres massives et à des renforts, participe à la robustesse structurelle annoncée. Les données fournies insistent sur la résistance élevée et sur l’application à des structures de grande portée et de forte charge à base de QUATRO39. Cette orientation technique répond aux attentes des professionnels qui recherchent une pièce de raccordement cohérente avec des contraintes de chantier ou d’exploitation.
La durabilité repose aussi sur la qualité des matériaux et sur le contrôle qualité rigoureux mentionné dans la présentation du produit. Pour un bureau d’études, un installateur ou un prestataire scénique, cette combinaison entre matériau certifié, fabrication européenne et géométrie normalisée facilite l’évaluation du cube de jonction dans une approche méthodique et documentée des structures aluminium professionnelles.
Notre avis d’expert Energyson sur AGCUB390
Dans la catégorie des cubes de jonction pour structure aluminium, le ConteStage AGCUB390 se distingue par sa configuration 6 directions et sa compatibilité directe avec la série QUATRO39. Les dimensions de 390 x 390 x 390 mm, l’entraxe de 340 mm et l’angle à 90° donnent une base claire pour construire des nœuds multidirectionnels. La fabrication en aluminium EN AW-6082 T6, les tubes pleins de 48,3 mm et les barres massives de 50 mm montrent une conception orientée vers des usages structurels exigeants, en installation scénique ou événementielle.
Face à une pièce de jonction plus simple ou à un élément limité à moins de directions, ce modèle répond mieux aux projets nécessitant des volumes et des raccordements multiples à partir d’un point central. Il faut cependant intégrer dès le départ la contrainte de fixation, puisque le produit est livré sans manchon et demande la référence AGCUB4-1/2MANCH. Ce cube de jonction convient particulièrement aux prestataires, installateurs et bureaux d’études travaillant sur des structures QUATRO39 avec besoin de modularité tridimensionnelle.
"Pour une structure QUATRO39 complexe, le AGCUB390 apporte une jonction 6 directions cohérente, avec une base technique claire et une compatibilité utile en montage horizontal ou vertical." – Julien, conseiller technique, Energyson (structures aluminium)
FAQ sur le Cube de jonction pour structure carrée 390 ConteStage AGCUB390
Comment utiliser le ConteStage AGCUB390 dans une structure QUATRO39 ?
Le ConteStage AGCUB390 s’utilise comme point de jonction pour relier jusqu’à 6 poutres perpendiculaires dans une structure de la série QUATRO39. Sa géométrie à 90° permet de créer des nœuds multidirectionnels adaptés aux cubes scéniques, grilles de suspension, toits de scène multi-niveaux et installations architecturales. Il peut être utilisé en montage horizontal ou vertical selon la configuration recherchée. Pour la fixation, il faut prévoir les demi-manchons AGCUB4-1/2MANCH, car le cube est livré sans manchon. En pratique, il convient de vérifier la cohérence avec tous les autres éléments de la structure carrée 390 avant l’assemblage complet.
Pourquoi le cube de jonction ConteStage AGCUB390 est-il adapté aux structures complexes ?
Le ConteStage AGCUB390 est conçu pour des structures complexes car il permet une jonction 6 directions avec des raccords perpendiculaires. Cette configuration facilite la création de volumes tridimensionnels lorsqu’un simple raccord linéaire ou un angle limité ne suffit pas. Dans les données fournies, il est associé à des usages comme les toits de scène multi-niveaux, les grilles de suspension et les cubes scéniques. Son format 390 x 390 x 390 mm, sa compatibilité QUATRO39 et son entraxe de 340 mm renforcent sa cohérence d’intégration. Il faut toutefois anticiper les accessoires de fixation, puisque les demi-manchons ne sont pas inclus à la livraison.
Le ConteStage AGCUB390 est-il compatible avec toutes les structures aluminium carrées ?
Les informations fournies indiquent une compatibilité avec la gamme QUATRO39, c’est-à-dire une structure carrée 390. Il n’est pas possible d’affirmer une compatibilité universelle avec toutes les structures aluminium carrées, car aucune donnée complémentaire n’est donnée sur d’autres séries ou d’autres marques. Pour un montage fiable, il faut donc retenir uniquement la compatibilité explicitement mentionnée, avec les dimensions extérieures de 390 mm et l’entraxe annoncé. Dans une logique professionnelle, cette prudence est essentielle pour éviter une mauvaise correspondance entre éléments de structure, fixations et accessoires, notamment lorsque des charges et des portées importantes sont envisagées.
Quelle différence entre le ConteStage AGCUB390 et une jonction plus simple de structure ?
La principale différence tient au nombre de directions de raccordement. Le ConteStage AGCUB390 est un cube de jonction 6 directions, conçu pour connecter jusqu’à 6 poutres perpendiculaires à partir d’un même nœud. Une jonction plus simple répond généralement à un besoin moins complexe, avec moins d’axes de connexion. Ici, la logique est clairement orientée vers les structures tridimensionnelles, les grilles techniques et les montages scéniques évolués. Les caractéristiques comme l’aluminium EN AW-6082 T6, les tubes pleins de 48,3 mm et la compatibilité QUATRO39 confirment une pièce pensée pour une intégration structurelle précise plutôt que pour un simple raccord ponctuel.
Quels accessoires sont nécessaires pour fixer le cube de jonction ConteStage AGCUB390 ?
Le ConteStage AGCUB390 est livré sans manchon. Les informations fournies précisent que la référence AGCUB4-1/2MANCH est obligatoire pour la fixation. Il s’agit de demi-manchons proposés en option, avec un kit de 4 connecteurs femelles à visser de 105,5 mm. Cette donnée est importante car elle conditionne directement la mise en œuvre du cube dans une structure QUATRO39. Lors d’une préparation de projet, il faut donc intégrer ce besoin d’accessoires séparés dans la nomenclature technique. Cette anticipation permet d’éviter une installation incomplète, notamment en prestation scénique, en montage événementiel ou dans une configuration architecturale modulaire.
Le ConteStage AGCUB390 convient-il à un usage horizontal et vertical ?
Oui, les données techniques indiquent explicitement que le ConteStage AGCUB390 peut être utilisé en jonction horizontale ou verticale. Cette double possibilité d’usage est utile pour concevoir des structures de scène, des volumes suspendus ou des grilles de suspension qui nécessitent des raccordements dans plusieurs plans. L’angle de 90° sur 6 directions renforce cette polyvalence géométrique. En revanche, les informations communiquées ne détaillent pas de cas de charge chiffrés ni de configurations de montage précises. Il faut donc s’appuyer sur la documentation technique disponible dans le cadre d’une étude structurelle complète, surtout dans un environnement professionnel ou permanent.
Quelles sont les limites techniques à connaître avant de choisir le ConteStage AGCUB390 ?
La première limite à retenir est que le ConteStage AGCUB390 est donné pour la série QUATRO39, et aucune compatibilité élargie n’est confirmée dans les informations fournies. La deuxième concerne la fixation, puisque le cube est livré sans manchon et nécessite l’AGCUB4-1/2MANCH. Enfin, même si le produit est présenté comme adapté à des structures de grande portée et de forte charge, aucun tableau de charge ni aucune valeur chiffrée détaillée n’est fourni ici. Pour un bureau d’études, un installateur ou un prestataire, cela signifie qu’il faut compléter l’évaluation avec la documentation technique du système complet avant de valider une implantation ou une évolution de structure.
Comment le matériau du ConteStage AGCUB390 influence-t-il son usage professionnel ?
Le ConteStage AGCUB390 est fabriqué en aluminium EN AW-6082 T6, avec des barres massives pleines de 50 mm, des tubes pleins de 48,3 mm et des renforts de 25 x 2 mm. Ces éléments sont présentés comme participant à une résistance structurelle élevée. Pour un usage professionnel, cela soutient des applications dans l’événementiel, la scène et les installations architecturales où la fiabilité mécanique est recherchée. La fabrication européenne et les certifications ISO DIN 4113 et TÜV ajoutent un cadre de confiance documentaire. Cet ensemble technique intéresse particulièrement les installateurs et prestataires qui travaillent avec des structures aluminium carrées standardisées.
Le ConteStage AGCUB390 peut-il faire évoluer une installation existante QUATRO39 ?
Sur la base des informations fournies, le ConteStage AGCUB390 peut servir à faire évoluer une installation existante dès lors que cette installation utilise bien la série QUATRO39. Sa fonction de jonction 6 directions permet d’ajouter des axes de développement supplémentaires à une structure carrée 390, par exemple pour créer un volume, un prolongement vertical ou une grille plus complexe. Cette évolutivité dépend toutefois de la cohérence globale du projet, des accessoires de fixation nécessaires et des contraintes structurelles de l’ensemble. Dans un cadre professionnel, l’intérêt du produit réside dans sa capacité à structurer un nœud technique plus élaboré sans changer de gamme compatible.
Pourquoi les certifications du ConteStage AGCUB390 sont-elles importantes pour un usage scénique ou événementiel ?
Les certifications ISO DIN 4113 et TÜV mentionnées pour le ConteStage AGCUB390 sont importantes car elles participent à l’évaluation de la fiabilité du produit dans un contexte professionnel. Pour une structure scénique, événementielle ou architecturale, la qualité de fabrication et la traçabilité technique sont des éléments clés, en particulier lorsque la structure peut être utilisée de manière temporaire ou permanente. La fabrication en Europe et le contrôle qualité rigoureux indiqués vont dans le même sens. Ces repères n’exonèrent pas d’une étude technique complète, mais ils constituent des informations utiles pour les prestataires, bureaux d’études et installateurs recherchant une base documentaire claire.
