Rondson
AM-120A

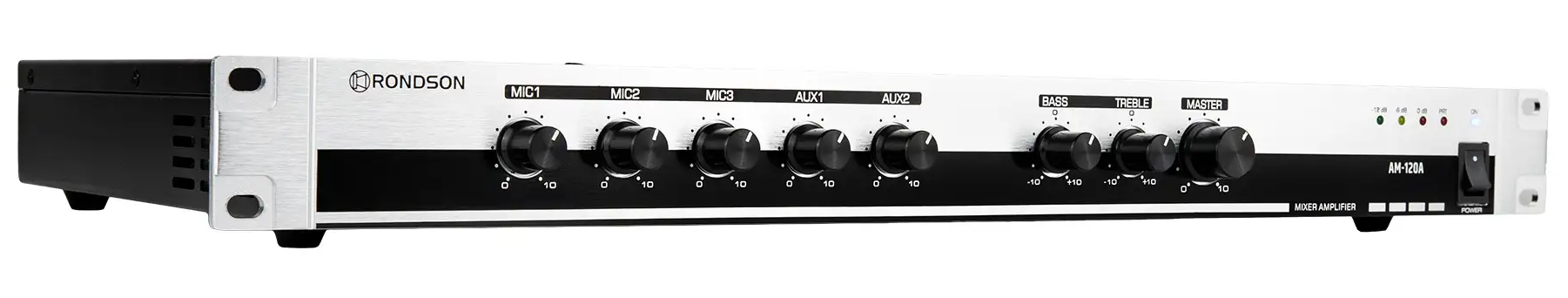

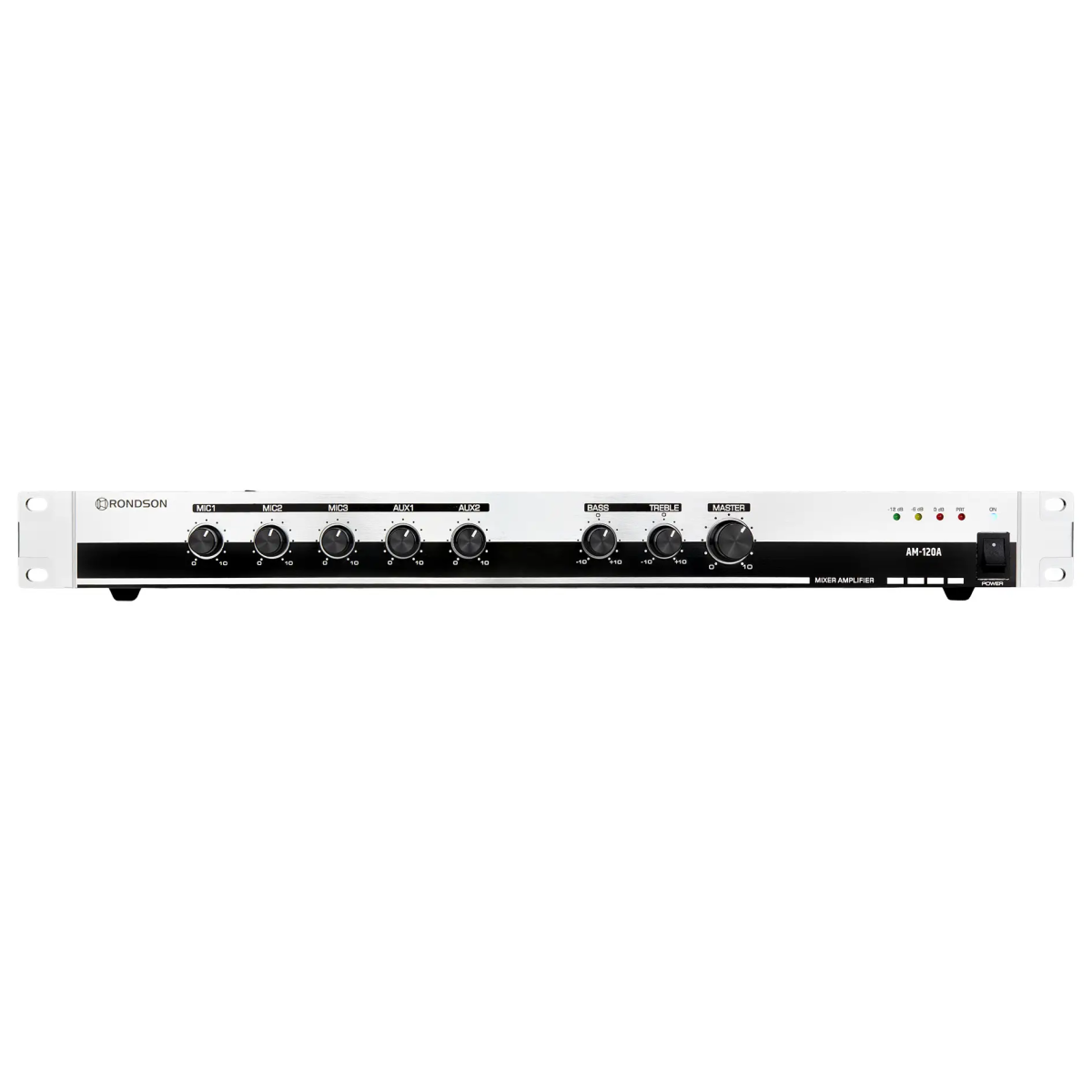

Amplificateur mélangeur Rondson AM-120A

Caractéristiques Rondson AM-120A

• Mixage et amplification réunis dans un seul appareil pour simplifier l'installation
• Sorties 70 V et 100 V pour alimenter plusieurs haut-parleurs sur une même ligne
• Trois voies micro disponibles en XLR ou en jack 6,35 mm, sans adaptateur
• Priorité micro activable par dipswitch pour des annonces audibles malgré la musique
• Deux entrées auxiliaires RCA pour raccorder un lecteur, un ordinateur ou un tuner
• Carillon et sirène intégrés, déclenchables depuis le bornier Euroblock
• Coupure sono et entrée tel paging sur bornier Euroblock pour les commandes externes

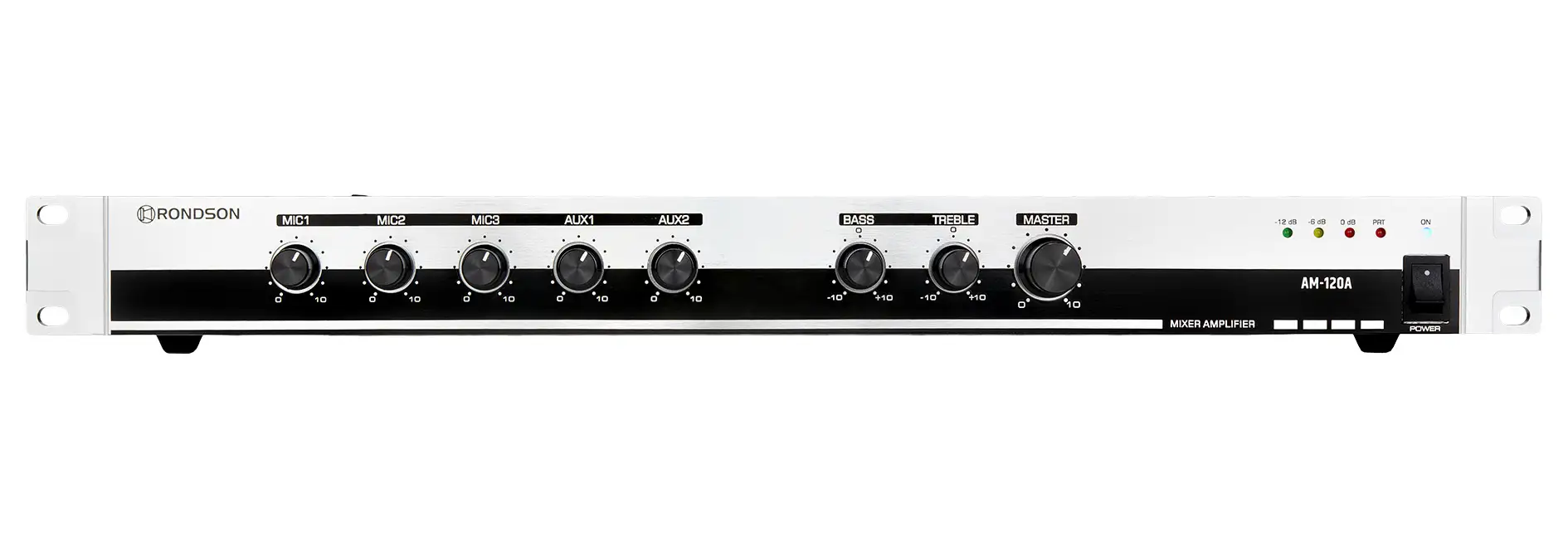

• Correcteur graves et aigus pour adapter le rendu sonore à l'acoustique du local
• Vumètres de sortie pour un réglage visuel des niveaux sans saturation
• Sorties préamplificateur RCA et XLR pour étendre l'installation
• Format rack 19 pouces 1U compact pour une intégration en baie technique
• Alimentation secteur ou 24 V continu pour une grande souplesse d'installation
• Protections thermique, contre les surcharges et contre les courts-circuits

Informations techniques Rondson AM-120A

• Type : amplificateur préamplificateur mélangeur
• Puissance de sortie : 120 W RMS
• Sorties haut-parleurs : 70 V / 100 V
• Rapport signal sur bruit : 75 dB
• Distorsion harmonique : 0,5 %
• Bande passante : 80 Hz à 20 000 Hz à ±3 dB
• Réglage des graves : ±10 dB à 100 Hz
• Réglage des aigus : ±10 dB à 10 kHz
• Entrées micro : 3 XLR et 3 jack 6,35 mm avec priorité micro par dipswitch
• Sensibilité des entrées micro 1 à 3 : 1,6 mV
• Entrées auxiliaires : 2 RCA
• Sensibilité des entrées auxiliaires 1 et 2 : 550 mV sous 10 kΩ
• Sorties préamplificateur : 1 RCA et 1 XLR
• Niveau de sortie préamplificateur : 0 dBV sous 600 Ω
• Commandes sur bornier Euroblock : coupure sono, carillon, sirène, tel paging
• Affichage : voyant d'alimentation et vumètres des niveaux de sortie
• Protections : thermique, surcharge et court-circuit
• Alimentation secteur : 110 V / 220 V, 50 / 60 Hz
• Alimentation continue : 24 V
• Format : rack 19 pouces, 1U
• Dimensions : 485 x 350 x 44 mm
• Poids : 10 kg

Les points clés de l'AM-120A Rondson

Puissance et sorties 70 V / 100 V de l'amplificateur mélangeur Rondson AM-120A

Le Rondson AM-120A délivre une puissance de sortie de 120 W RMS destinée à alimenter des réseaux de haut-parleurs en ligne à tension constante. Cet amplificateur mélangeur propose des sorties 70 V et 100 V, deux standards utilisés en sonorisation d'ambiance et en diffusion d'annonces. Le principe de la ligne haute impédance permet de raccorder plusieurs enceintes sur un même câble, réparties dans différentes zones d'un bâtiment, en additionnant simplement la puissance prélevée par chaque transformateur. Pour une installation cohérente, il suffit que la somme des puissances choisies sur les haut-parleurs reste inférieure aux 120 W disponibles, ce qui simplifie nettement le dimensionnement d'un projet de sonorisation.

Les performances audio annoncées sont adaptées à un usage voix et musique d'ambiance : rapport signal sur bruit de 75 dB, distorsion harmonique de 0,5 % et bande passante de 80 Hz à 20 000 Hz à ±3 dB. Le correcteur deux bandes agit de ±10 dB sur les graves à 100 Hz et sur les aigus à 10 kHz, ce qui aide à compenser l'acoustique d'un hall, d'un magasin ou d'une salle de classe. Les vumètres affichent le niveau de sortie et facilitent un réglage sans saturation. Chez Energyson, nous examinons ces critères techniques pour proposer aux installateurs du matériel de sonorisation fiable et cohérent avec leurs projets.

Concrètement, cet amplificateur 100 V convient à la diffusion de musique d'ambiance à niveau modéré et aux messages vocaux, deux usages pour lesquels la clarté prime sur l'extrême grave. La bande passante démarre à 80 Hz, ce qui couvre la voix et la majorité des programmes musicaux diffusés par des haut-parleurs de plafond ou des projecteurs de son. Les techniciens recommandent de conserver une marge sur la puissance totale raccordée afin de préserver l'amplificateur lors d'une exploitation prolongée. Energyson accompagne les installateurs dans le calcul des puissances par zone et dans le choix d'enceintes 100 V compatibles avec le Rondson AM-120A.

Comment connecter micros et sources audio sur le Rondson AM-120A ?

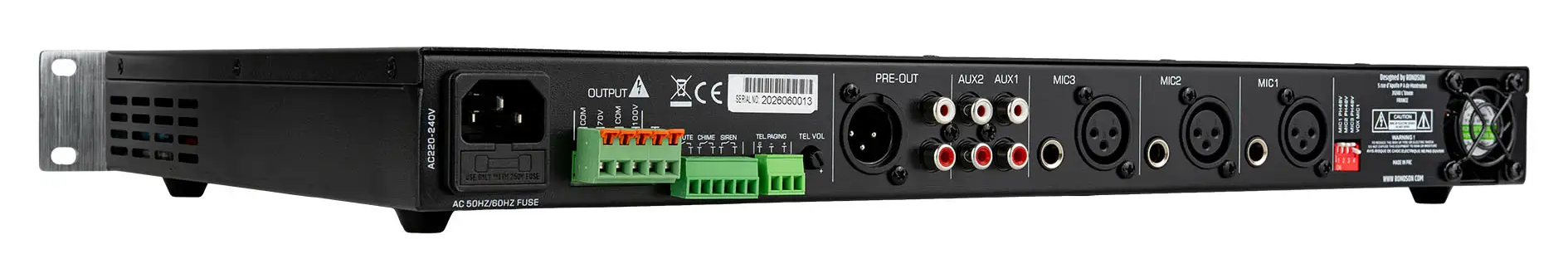

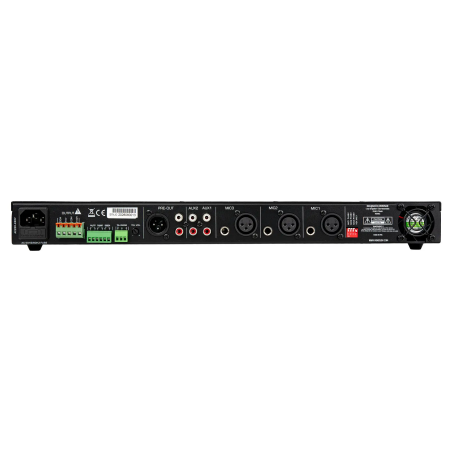

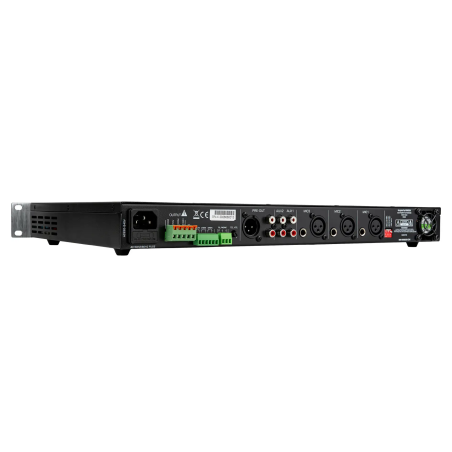

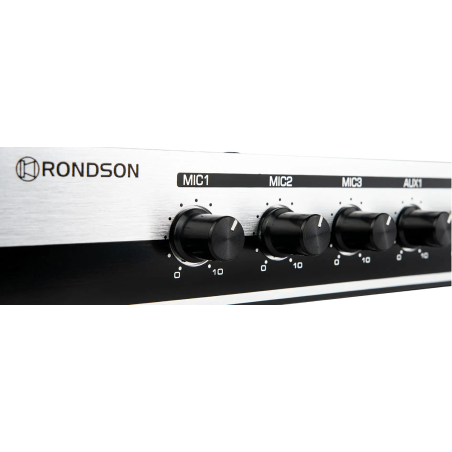

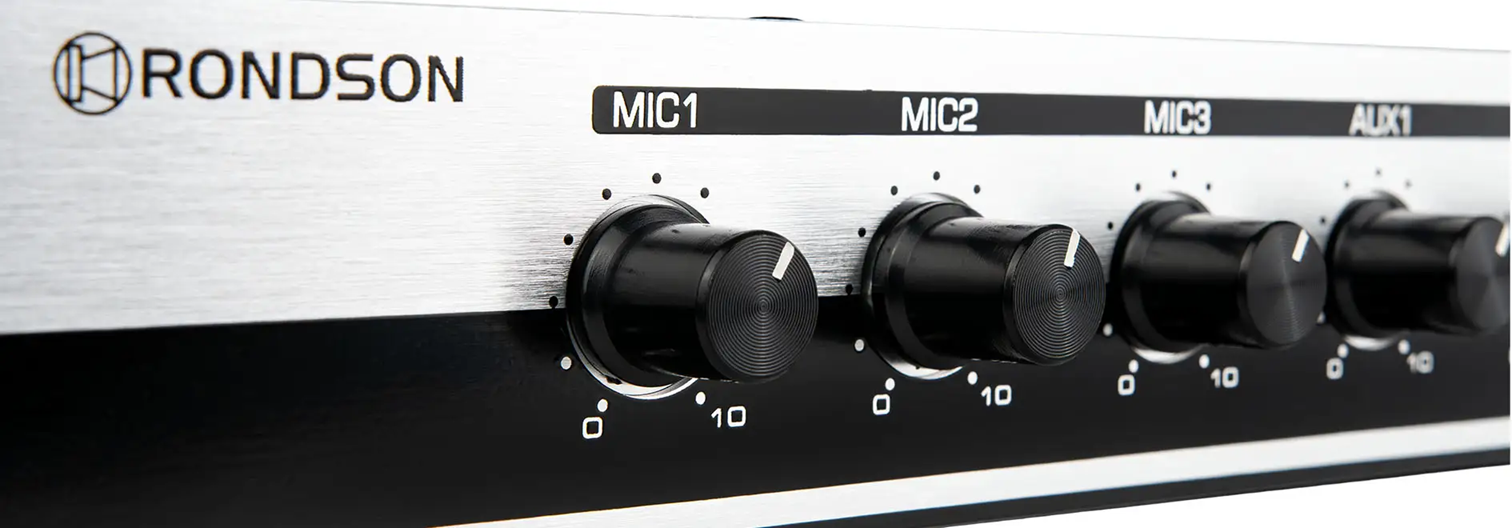

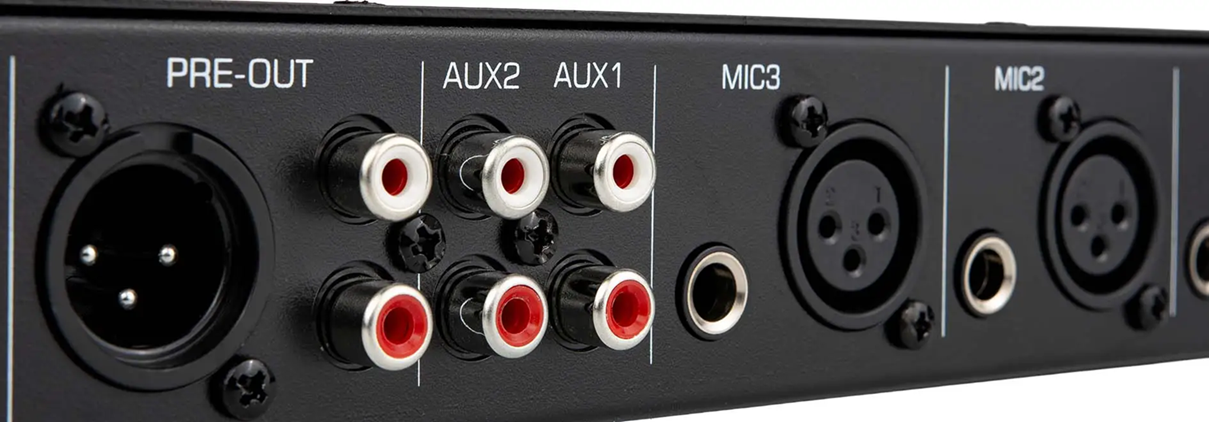

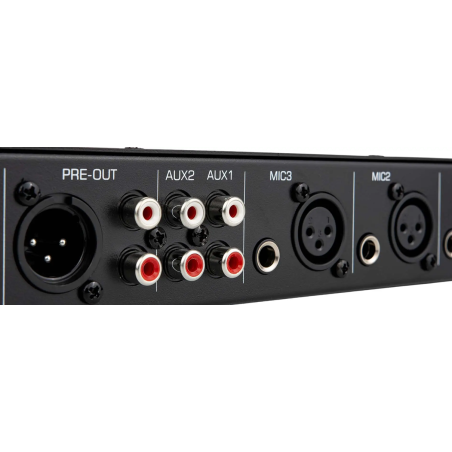

Le Rondson AM-120A dispose de trois entrées micro, chacune disponible en XLR et en jack 6,35 mm. Cette double connectique accepte aussi bien un micro de pupitre à fiche XLR qu'un micro à fiche jack, sans adaptateur. La sensibilité de 1,6 mV correspond au faible niveau délivré par un microphone. Un dipswitch active la priorité micro : lorsqu'une annonce est lancée, la voix passe en priorité sur la musique pour garantir l'intelligibilité du message. Cette fonction est appréciée dans les commerces, les établissements scolaires ou les lieux recevant du public, où les annonces vocales doivent être entendues clairement malgré une diffusion musicale continue.

Pour la musique, deux entrées auxiliaires en RCA accueillent un lecteur, un ordinateur ou un tuner, avec une sensibilité de 550 mV sous 10 kΩ. L'amplificateur intègre également une sortie préamplificateur en RCA et une en XLR, au niveau 0 dBV sous 600 Ω. Ces sorties permettent d'envoyer le mixage vers un second amplificateur, un enregistreur ou une autre zone de diffusion, ce qui rend l'installation évolutive. La liaison symétrique XLR limite les parasites sur les longues distances de câble. Les conseillers Energyson accompagnent le choix des micros, câbles et accessoires compatibles avec ce préamplificateur mélangeur pour une mise en service sans difficulté.

Cette organisation des entrées fait du Rondson AM-120A un véritable amplificateur mélangeur : la voix des intervenants et la musique d'ambiance sont combinées dans un même appareil avant amplification. Le correcteur graves et aigus permet ensuite d'adapter le rendu sonore au lieu. Pour une salle de réunion, un micro de pupitre et un ordinateur suffisent, tandis qu'un commerce exploitera un micro d'annonce et un lecteur de musique. Cette souplesse évite l'achat d'une table de mixage séparée et réduit le câblage. Energyson sélectionne des équipements de sonorisation compatibles entre eux pour garantir une intégration fiable dans les installations professionnelles.

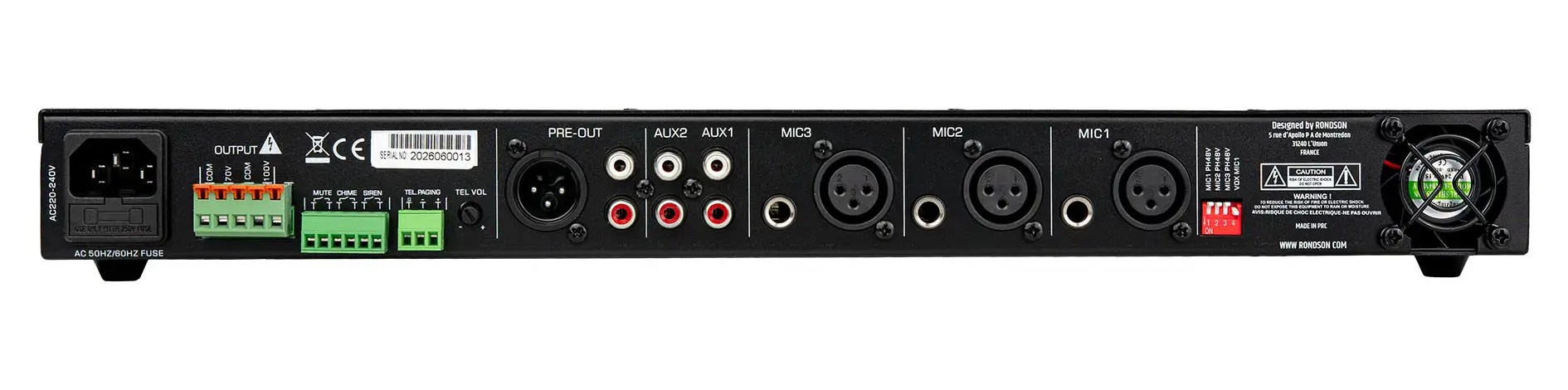

• 3 entrées micro XLR
• 3 entrées micro jack 6,35 mm
• 2 entrées auxiliaires RCA
• 1 sortie préamplificateur RCA et 1 sortie préamplificateur XLR
• Bornier Euroblock pour coupure sono, carillon, sirène et tel paging

Pourquoi choisir le Rondson AM-120A pour la diffusion d'annonces et de signaux sonores ?

Au-delà de l'amplification, le Rondson AM-120A intègre des fonctions dédiées à la diffusion de messages. Un carillon et une sirène peuvent être déclenchés depuis le bornier Euroblock, ce qui permet de les commander par un câblage dédié depuis un autre point du bâtiment. Le carillon attire l'attention avant une annonce, tandis que la sirène signale un événement particulier. La fonction coupure sono, ou mute, interrompt la diffusion depuis un équipement externe raccordé à ce même bornier. Ces commandes rendent l'appareil particulièrement pertinent pour les écoles, entrepôts, bureaux et commerces qui associent musique d'ambiance et communication avec le public ou le personnel.

L'entrée tel paging, également sur Euroblock, autorise le raccordement d'une interface téléphonique pour diffuser des annonces depuis un poste. L'accueil peut ainsi appeler un collaborateur ou informer les clients sans micro supplémentaire. Associée à la priorité micro, cette architecture concentre dans un seul appareil 1U le mixage, l'amplification 100 V et la gestion des appels. Pour l'installateur, cela réduit le nombre d'équipements dans la baie et les points de défaillance potentiels. Energyson recommande de vérifier la compatibilité de l'interface téléphonique et de réaliser un test de niveau lors de la mise en service afin d'obtenir des annonces claires.

Dans un établissement scolaire, la sirène et le carillon peuvent signaler la fin d'une récréation ou un changement de cours, tandis qu'un commerce utilisera le carillon avant chaque message d'information ou de fermeture. La coupure sono permet par exemple d'interrompre la musique lorsqu'un autre système doit prendre la main. Il faut cependant rappeler que la fiche technique ne mentionne aucune certification de sonorisation de sécurité : l'appareil est destiné aux annonces et à l'information, et non au remplacement d'un système d'alarme réglementaire. Les conseillers Energyson orientent chaque projet vers la solution la plus adaptée au cadre réglementaire du site.

Installation en rack 19 pouces et alimentation de l'amplificateur Rondson AM-120A

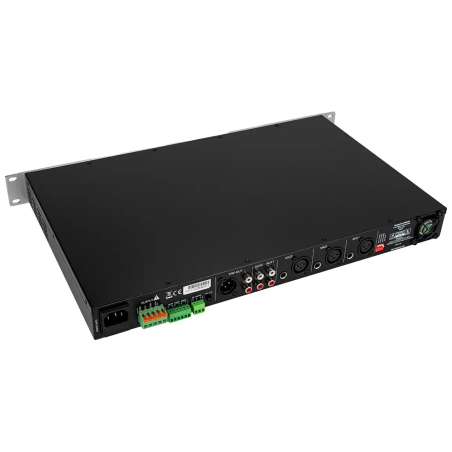

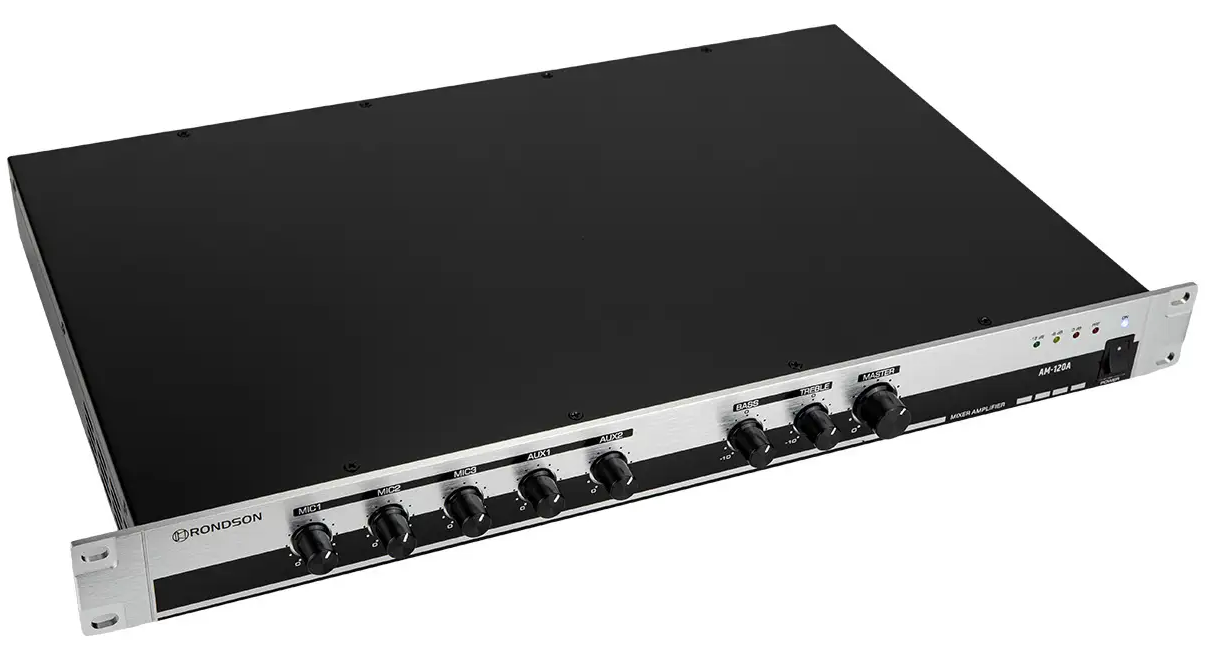

Le Rondson AM-120A adopte le format rack 19 pouces sur une unité de hauteur, avec des dimensions de 485 x 350 x 44 mm pour un poids de 10 kg. Il s'intègre dans une baie technique aux côtés d'un lecteur, d'un tuner ou d'autres amplificateurs. La profondeur de 350 mm doit être prise en compte lors du choix de la baie, tout comme l'espace nécessaire au passage des câbles. Le poids de 10 kg justifie l'emploi de rails ou d'une tablette de support afin de soulager les fixations frontales. Cette compacité libère de la place dans les locaux techniques, souvent exigus dans les commerces et établissements recevant du public.

Côté alimentation, l'appareil fonctionne sur secteur 110 V ou 220 V en 50 ou 60 Hz, mais aussi en 24 V continu. Cette double alimentation ouvre la voie à un raccordement sur batterie ou sur une source continue dans les installations qui le nécessitent. Les protections thermique, contre les surcharges et contre les courts-circuits préservent l'électronique en cas d'erreur de câblage ou d'utilisation intensive. Le voyant d'alimentation confirme l'état de fonctionnement d'un coup d'œil. Le service après-vente Energyson accompagne les intégrateurs dans la maintenance et le diagnostic pour une installation conforme aux règles de l'art.

Le voyant d'alimentation et les vumètres de sortie facilitent la surveillance du fonctionnement depuis la baie technique. Les connexions Euroblock permettent un câblage propre et durable des commandes externes, un critère apprécié par les intégrateurs. L'ensemble de ces choix techniques vise une exploitation quotidienne avec peu d'interventions. Pour la mise en service, il est conseillé de vérifier la tension de ligne choisie, la charge totale des haut-parleurs et la ventilation de la baie. Energyson met son expertise en sonorisation professionnelle au service des installateurs pour un montage fiable, durable et adapté aux contraintes de chaque site.

Notre avis d'expert Energyson sur l'AM-120A

Le Rondson AM-120A se distingue par une conception pensée pour l'installation fixe. Le format 1U et la profondeur de 350 mm facilitent l'intégration en baie, et la double connectique XLR et jack sur chaque voie micro évite les adaptateurs. Les sorties 70 V et 100 V, la priorité micro par dipswitch et le bornier Euroblock regroupant carillon, sirène, coupure sono et tel paging couvrent les besoins courants d'une sonorisation d'annonces. L'alimentation en 24 V continu constitue un atout pour les sites qui souhaitent prévoir une source alternative au secteur. Les vumètres apportent un vrai confort lors des réglages de mise en service.

Par rapport à un amplificateur mélangeur de 60 W du même segment, l'AM-120A double la puissance disponible et permet de desservir davantage de haut-parleurs sur une seule ligne. Ses caractéristiques ne mentionnent en revanche aucune gestion de zones indépendantes : une diffusion multizone avec programmes différents demandera des équipements complémentaires. La fiche ne précise pas non plus d'alimentation fantôme, ce qui oriente vers des micros dynamiques. Nous le recommandons aux installateurs et intégrateurs qui équipent commerces, écoles, bureaux ou petits entrepôts, ainsi qu'aux techniciens recherchant un appareil compact et complet pour la musique d'ambiance et les annonces.

"Sur l'AM-120A, je règle d'abord la priorité micro et le carillon, puis j'ajuste graves et aigus aux vumètres pour garder une voix claire dans les locaux réverbérants." – Julien, technicien installateur, Energyson (sonorisation 100 V)
