Audiophony PA
Ami04

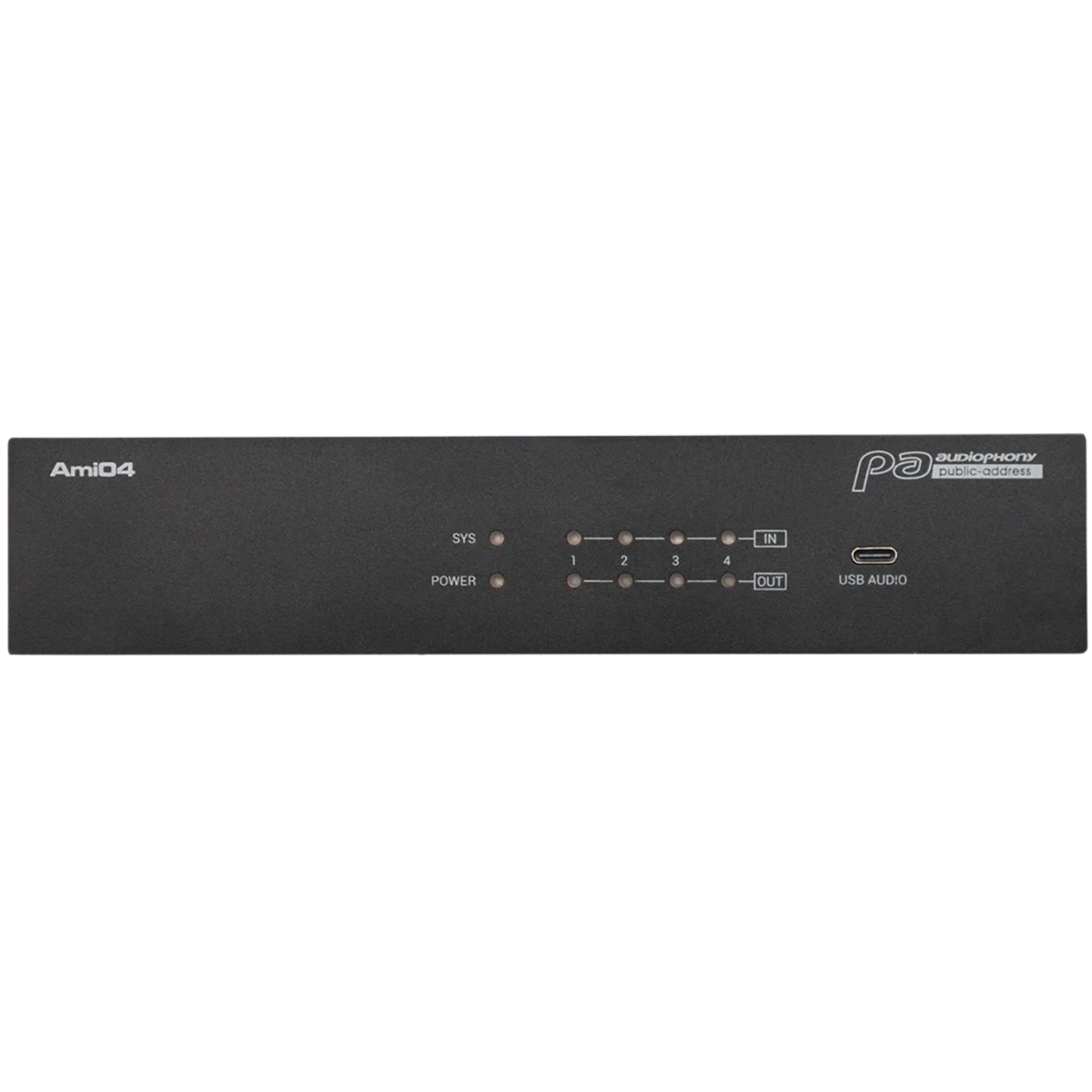

Matrice audio numérique Audiophony Ami04

Caractéristiques Audiophony Ami04

• Matrice audio numérique avec quatre entrées et quatre sorties analogiques indépendantes.
• DSP paramétrable depuis le logiciel AmiControl sous Windows.
• Ducker et Talk Over pour organiser les priorités entre différentes sources audio.
• Expander et Gate pour agir sur les signaux selon leur niveau.
• Compresseur et contrôle automatique de gain pour maîtriser la dynamique.
• ANC prévu pour la gestion de l’écho et du bruit ambiant.
• Fonction anti-feedback intégrée au traitement numérique.
• Égaliseurs paramétriques et graphiques disponibles dans le traitement DSP.
• Delay réglable jusqu’à une distance annoncée de 408 m.
• Traitement indépendant disponible sur chaque entrée et chaque sortie.
• Seize presets exportables pour reproduire une configuration sur plusieurs sites.
• Interface utilisateur personnalisable avec faders, boutons et sélecteurs de sources.
• Personnalisation graphique avec logo, fond d’écran et couleurs.
• Gestion des droits par compte, incluant volumes, groupes de faders et fonctions visibles.
• Interfaces de contrôle utilisateur prévues pour Windows, Android et iOS.
• Carte son USB intégrée pour l’entrée et la sortie audio numériques.
• Outil de capture de commandes intégré à AmiControl pour l’intégration d’équipements tiers.
• Format demi-rack 1U avec équerres de rackage fournies.
• Alimentation possible par PoE ou adaptateur 12 V continu.

Informations techniques Audiophony Ami04

• Processeur : 1 × ADI SHARC 21489.
• Entrées analogiques : 4.
• Sorties analogiques : 4.
• Taux d’échantillonnage : 48 kHz / 24 bits.
• Gain d’entrée : 0 à 48 dB par pas de 3 dB.
• Alimentation fantôme : 48 V, 10 mA maximum.
• Réponse en fréquence : 20 Hz à 20 kHz, ±0,5 dB.
• Niveau maximal d’entrée et de sortie : +18 dBu.
• Distorsion harmonique totale : 0,003 % à 1 kHz et +4 dBu.
• Plage dynamique en entrée : 110 dB.
• Plage dynamique en sortie : 112 dB.
• Bruit de fond pondéré A : -91 dB.
• Réjection en mode commun à 60 Hz : 80 dB.
• Isolation des canaux à 1 kHz : 108 dB.
• Impédance d’entrée : 5,4 kΩ.
• Impédance de sortie : 600 Ω.
• Latence système : inférieure à 3 ms.
• Connectique audio analogique : Euroblock symétrique.
• Carte son USB : 2 entrées / 2 sorties, 48 kHz / 24 bits.
• Protocoles de contrôle : RS232, RS485 et UDP.
• Alimentation : PoE IEEE 802.3af ou 12 V continu.
• Consommation maximale : 10 W.
• Format : demi-rack 1U.
• Dimensions : 241 × 130 × 45 mm.
• Poids : 1,1 kg.
• Accessoires fournis : alimentation 12 V continu, connecteurs Euroblock, équerre de rackage 19 pouces et câble USB-A/USB-C.

Les points clés du Ami04 Audiophony

Traitement DSP de la matrice audio numérique Audiophony Ami04

La matrice audio numérique Audiophony Ami04 repose sur un processeur ADI SHARC 21489 et propose un traitement DSP entièrement paramétrable avec AmiControl. Chaque entrée et chaque sortie peut recevoir un traitement indépendant, ce qui permet d’adapter les différents chemins de signal aux sources et aux zones de diffusion raccordées. Les fonctions annoncées comprennent Ducker, Talk Over, Expander, Gate, compresseur, contrôle automatique de gain, ANC, anti-feedback ainsi que des égaliseurs paramétriques et graphiques. Cette architecture concentre ainsi le routage et plusieurs traitements audio dans un appareil 4×4 compact, sans nécessiter d’ajouter ces fonctions sous forme d’équipements séparés.

Pour la gestion des niveaux et des priorités, le Ducker et le Talk Over permettent d’organiser l’interaction entre plusieurs sources, tandis que le Gate et l’Expander agissent en fonction du niveau du signal. Le compresseur et le contrôle automatique de gain complètent la gestion de dynamique. L’Ami04 dispose également d’un delay pouvant atteindre l’équivalent de 408 m, donnée utile lorsqu’un décalage temporel doit être appliqué au signal. Le traitement est associé à une conversion 48 kHz / 24 bits, une plage dynamique annoncée de 110 dB en entrée et 112 dB en sortie, ainsi qu’une latence système inférieure à 3 ms.

La matrice intègre aussi une fonction ANC destinée à la gestion de l’écho et du bruit ambiant ainsi qu’un traitement anti-feedback. Les égaliseurs paramétriques et graphiques permettent d’intervenir sur l’équilibre fréquentiel selon la configuration définie dans le DSP. Sur le plan mesuré, Audiophony indique une réponse en fréquence de 20 Hz à 20 kHz avec une tolérance de ±0,5 dB, une distorsion harmonique totale de 0,003 % à 1 kHz et +4 dBu et une isolation des canaux de 108 dB à 1 kHz. Ces données donnent des repères techniques concrets pour évaluer l’intégration de l’Ami04.

Pourquoi utiliser l’Audiophony Ami04 pour une installation audio multizone ?

L’Audiophony Ami04 peut répartir quatre entrées analogiques vers quatre sorties analogiques tout en appliquant des traitements indépendants à chaque entrée et chaque sortie. Cette structure 4×4 répond aux installations dans lesquelles plusieurs sources, microphones, amplificateurs ou zones doivent être organisés depuis une même matrice audio numérique. Les entrées disposent d’un gain réglable de 0 à 48 dB par pas de 3 dB ainsi que d’une alimentation fantôme 48 V pouvant fournir jusqu’à 10 mA. La connectique Euroblock symétrique est directement orientée vers l’intégration en baie ou en coffret technique et évite d’ajouter des adaptateurs de connectique audio analogique.

Les seize presets exportables constituent un autre élément adapté aux déploiements répétitifs. Une configuration mise au point dans AmiControl peut être exportée afin d’être reproduite sur plusieurs sites, ce qui facilite l’homogénéisation des paramètres lorsque plusieurs installations doivent utiliser une architecture identique. L’installateur dispose également de fonctions de traitement telles que l’égalisation, le compresseur, le contrôle automatique de gain, le Ducker, le Talk Over ou encore le delay. Le format demi-rack 1U, les dimensions de 241 × 130 × 45 mm et le poids de 1,1 kg limitent parallèlement l’espace nécessaire dans le mobilier technique.

Le contrôle peut être adapté à l’utilisateur final grâce à une interface créée dans AmiControl. Faders, boutons et sélecteurs de sources peuvent être organisés dans un environnement graphique personnalisable avec logo, fond d’écran et couleurs. Les droits utilisateurs permettent de définir les plages de volume, les groupes de faders et les fonctions accessibles à chaque compte. Les interfaces utilisateur prévues pour Windows, Android et iOS facilitent ainsi la séparation entre la configuration technique et les commandes quotidiennes disponibles. L’alimentation PoE IEEE 802.3af complète cette logique d’intégration en permettant d’alimenter la matrice par le réseau compatible.

Connectique, contrôle et intégration de l’Audiophony Ami04

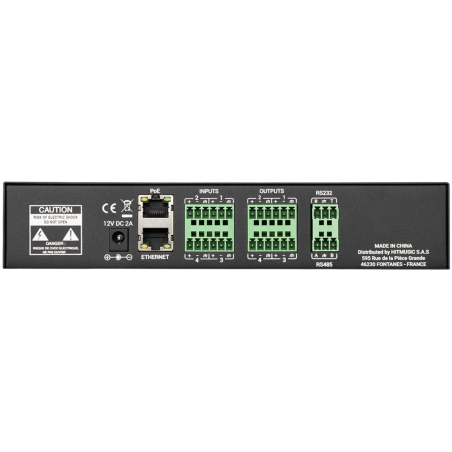

L’Audiophony Ami04 utilise des connecteurs Euroblock symétriques pour ses quatre entrées et quatre sorties analogiques. L’impédance d’entrée est indiquée à 5,4 kΩ et l’impédance de sortie à 600 Ω, avec un niveau maximal de +18 dBu en entrée comme en sortie. Cette connectique est complétée par une carte son USB intégrée offrant deux canaux d’entrée et deux canaux de sortie en 48 kHz / 24 bits. La matrice peut ainsi échanger directement des signaux audio avec un équipement USB compatible, notamment lorsque l’application nécessite de récupérer ou d’envoyer deux canaux audio numériques depuis le système.

Pour le pilotage externe, Audiophony fournit trois protocoles de contrôle : RS232, RS485 et UDP. Cette combinaison permet d’inscrire l’Ami04 dans différents scénarios d’automatisation ou de commande d’équipements tiers. AmiControl dispose en complément d’un outil de capture de commandes destiné à cette intégration. Le logiciel sous Windows est aussi l’environnement utilisé pour paramétrer le DSP et créer l’interface de contrôle finale. L’utilisateur peut ensuite exploiter l’interface prévue sur Windows, Android ou iOS selon les droits définis par l’installateur, ce qui permet de limiter l’accès aux seules fonctions nécessaires à l’usage quotidien.

L’alimentation peut être assurée par PoE selon IEEE 802.3af ou par une alimentation 12 V continu, avec une consommation maximale annoncée de 10 W. Cette double possibilité réduit les contraintes de raccordement lorsque le réseau disponible fournit le PoE, tout en conservant une alimentation continue indépendante. Audiophony fournit une alimentation 12 V continu, des connecteurs Euroblock, une équerre de rackage 19 pouces et un câble USB-A/USB-C. Le châssis demi-rack 1U facilite l’intégration dans un espace limité. Les spécifications fournies ne mentionnent pas de Dante sur l’Ami04 standard, cette fonction étant réservée à la version Ami04D décrite séparément.

Comment configurer et exploiter la matrice Audiophony Ami04 avec AmiControl ?

AmiControl est le logiciel Windows utilisé pour paramétrer le DSP de l’Audiophony Ami04 et construire l’interface destinée à l’utilisateur final. L’installateur peut organiser visuellement les commandes utiles sous forme de faders, boutons et sélecteurs de sources. L’environnement peut également reprendre un logo, un fond d’écran et des couleurs définies pour l’installation. Cette possibilité permet de présenter uniquement les contrôles utiles au contexte d’exploitation, sans exposer nécessairement l’ensemble des paramètres techniques. La gestion des comptes complète ce fonctionnement en donnant à l’installateur la possibilité de définir précisément les fonctions accessibles à chaque utilisateur de la matrice audio numérique.

Les droits peuvent notamment encadrer les plages de volume, les groupes de faders et les fonctions visibles. Une fois l’interface préparée, l’utilisateur final peut accéder aux commandes prévues sous Windows, Android ou iOS. L’Ami04 conserve parallèlement ses fonctions de traitement DSP, notamment les égaliseurs, le contrôle de dynamique, la gestion des priorités et le delay. Cette séparation entre programmation technique et interface d’usage facilite les installations où le système doit rester configurable par le technicien tout en présentant des commandes simplifiées aux autres utilisateurs. Les seize presets exportables permettent en outre de conserver et reproduire plusieurs configurations définies à l’avance.

Pour une installation répétée sur plusieurs sites, l’export des seize presets permet de transférer plus rapidement une configuration déjà préparée. Les protocoles RS232, RS485 et UDP offrent parallèlement des possibilités de contrôle avec des équipements tiers, tandis que l’outil de capture de commandes intégré à AmiControl participe à leur mise en œuvre. Les données communiquées indiquent une latence système inférieure à 3 ms et une conversion audio en 48 kHz / 24 bits. L’alimentation PoE respecte le standard IEEE 802.3af. Aucun élément fourni ne précise de durée de garantie ou de modalité de SAV ; ces informations doivent donc être vérifiées séparément auprès d’Energyson.

Notre avis d’expert Energyson sur Ami04

D’après les spécifications communiquées, l’Audiophony Ami04 réunit dans un châssis demi-rack 1U une matrice 4×4 analogique, un DSP ADI SHARC 21489, une carte son USB 2×2 et plusieurs protocoles de contrôle. Les points techniques les plus significatifs sont la possibilité de traiter indépendamment entrées et sorties, le gain d’entrée jusqu’à 48 dB, l’alimentation fantôme 48 V, le delay jusqu’à 408 m et la latence inférieure à 3 ms. Les connecteurs Euroblock symétriques, l’alimentation PoE IEEE 802.3af et les équerres fournies correspondent également à une logique d’intégration en baie ou en coffret technique.

La comparaison documentée disponible concerne l’Ami04D plutôt qu’un produit concurrent : cette variante reprend la connectique analogique 4×4, le DSP et AmiControl, mais ajoute une interface Dante 4×4 indépendante permettant quatre canaux audio numériques supplémentaires sur RJ45. L’Ami04 standard est donc à considérer lorsque les quatre entrées et quatre sorties analogiques, l’USB 2×2 et les protocoles RS232, RS485 ou UDP couvrent les besoins. Lorsque quatre canaux Dante supplémentaires sont requis, l’Ami04D correspond à la variante prévue. L’Ami04 s’adresse ainsi principalement aux installateurs et techniciens recherchant une matrice compacte avec traitement DSP et contrôle personnalisable.

"L’Ami04 concentre routage 4×4, DSP, PoE et contrôle personnalisable dans un format compact adapté aux intégrations où le Dante n’est pas requis." – Marc, conseiller technique, Energyson (intégration audio)
