Audiophony PA
Ami04D

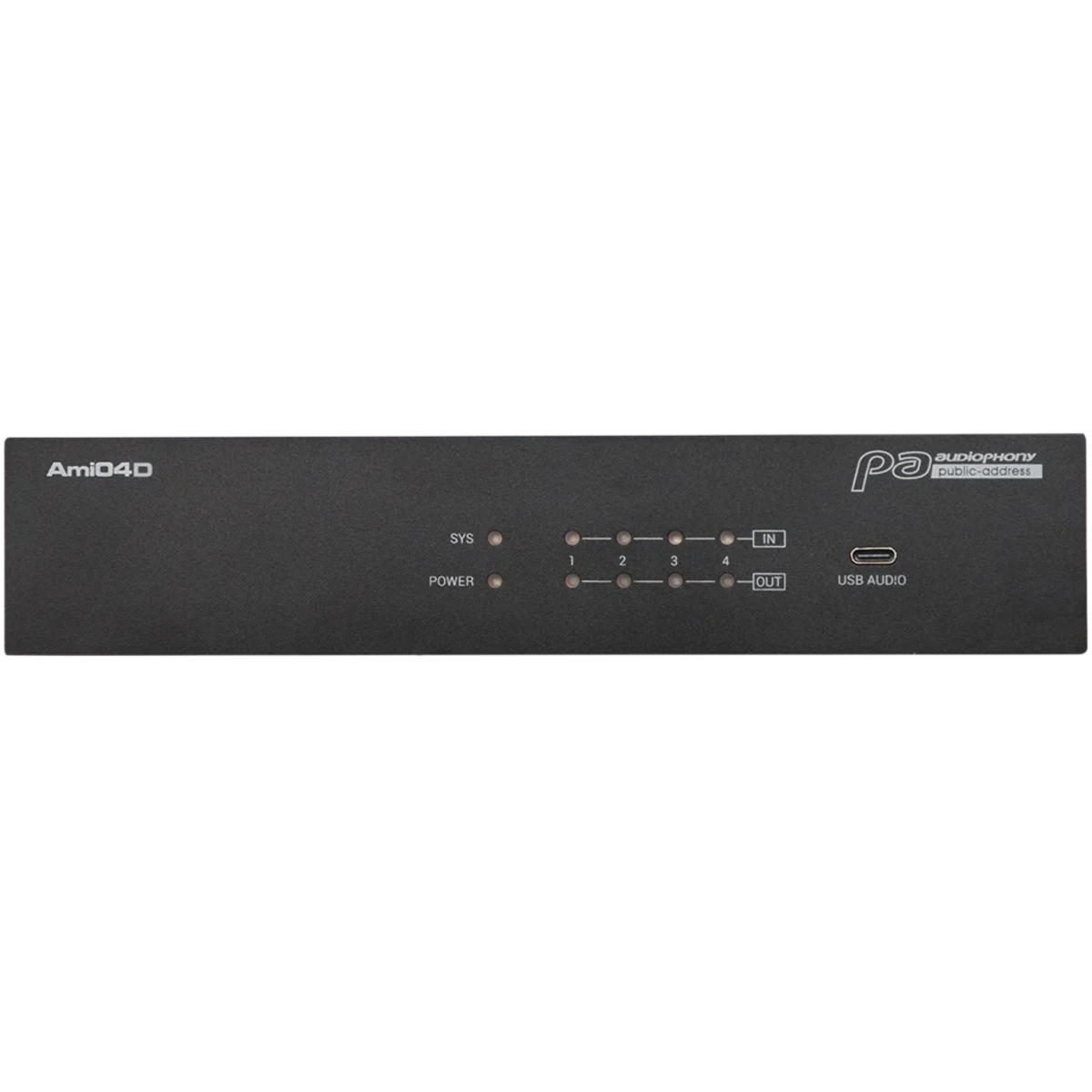

Matrice audio numérique Audiophony Ami04D

Caractéristiques Audiophony Ami04D

• Matrice audio 4×4 combinant routage analogique et interface Dante 4×4 indépendante.
• DSP paramétrable pour traiter individuellement les entrées et les sorties.
• Ducker et Talk Over pour organiser les priorités entre différentes sources audio.
• Expander, Gate, compresseur et contrôle automatique de gain pour gérer la dynamique.
• Suppression d’écho, traitement du bruit ambiant et anti-feedback intégrés.
• Égaliseurs paramétriques et graphiques pour adapter le signal à l’installation.
• Délai configurable jusqu’à une distance équivalente à 408 mètres.
• Seize presets exportables pour reproduire rapidement une configuration sur plusieurs sites.
• Interface utilisateur personnalisable avec logo, fond d’écran, couleurs, faders et sélecteurs.
• Gestion des droits permettant de limiter volumes, groupes de faders et fonctions accessibles.
• Pilotage d’équipements tiers par RS232, RS485 et UDP.
• Format demi-rack 1U avec équerres de rackage fournies pour l’intégration en baie.

Informations techniques Audiophony Ami04D

• Processeur ADI SHARC 21489.

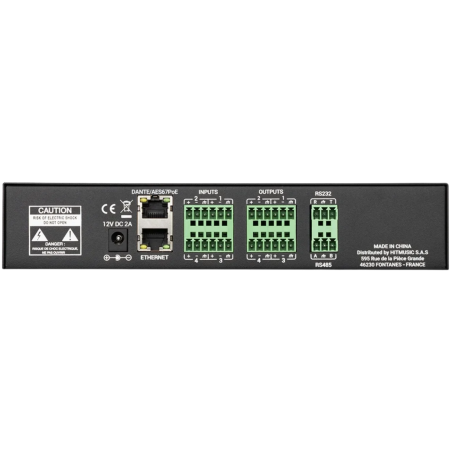

• Quatre entrées et quatre sorties analogiques symétriques sur connecteurs Euroblock.
• Interface Dante indépendante comportant quatre canaux d’entrée et quatre canaux de sortie.
• Port réseau compatible Dante et AES67 avec alimentation PoE.
• Traitement audio à 48 kHz et 24 bits.
• Gain d’entrée réglable de 0 à 48 dB par pas de 3 dB.
• Alimentation fantôme 48 V avec courant maximal de 10 mA.
• Réponse en fréquence de 20 Hz à 20 kHz avec tolérance de ±0,5 dB.
• Niveau maximal d’entrée et de sortie de +18 dBu.
• Plage dynamique de 110 dB en entrée et 112 dB en sortie.
• Latence système inférieure à 3 ms.
• Carte son USB à deux entrées et deux sorties en 48 kHz et 24 bits.
• Alimentation PoE IEEE 802.3af ou alimentation continue 12 V.
• Consommation maximale de 10 W.
• Dimensions de 241 × 130 × 45 mm pour un poids de 1,1 kg.
• Alimentation 12 V, connecteurs Euroblock, équerre de rackage 19 pouces et câble USB-A/USB-C fournis.

Les points clés du Ami04D Audiophony

Pourquoi utiliser le DSP de la matrice audio Audiophony Ami04D ?

La matrice audio numérique Audiophony Ami04D intègre un processeur ADI SHARC 21489 et propose un traitement DSP entièrement paramétrable avec AmiControl. Chaque entrée et chaque sortie peut recevoir un traitement indépendant, ce qui permet d’adapter précisément le routage et le comportement du signal à une installation. Les fonctions disponibles comprennent le Ducker, le Talk Over, l’Expander, le Gate, le compresseur, le contrôle automatique de gain, la suppression d’écho et de bruit ambiant ainsi que l’anti-feedback. Cette architecture regroupe donc dans un même appareil plusieurs fonctions utiles au traitement, à la gestion des priorités et à la maîtrise de la dynamique.

Les égaliseurs paramétriques et graphiques permettent d’ajuster la réponse du système en fonction des sources et des besoins de diffusion. L’Ami04D dispose également d’un délai pouvant correspondre à une distance allant jusqu’à 408 mètres. Cette fonction peut être utilisée lorsqu’une installation nécessite de recaler temporellement plusieurs zones de diffusion. Le gain d’entrée réglable de 0 à 48 dB, l’alimentation fantôme 48 V et les connecteurs Euroblock symétriques facilitent parallèlement le raccordement de microphones, de sources ligne et d’équipements de diffusion. Le traitement reste centralisé dans la matrice, ce qui limite le recours à plusieurs processeurs séparés.

La possibilité d’enregistrer et d’exporter jusqu’à seize presets facilite le déploiement d’un réglage identique sur plusieurs installations ou le rappel de configurations correspondant à différents usages. Pour un intégrateur ou un technicien, cette organisation permet de conserver une logique de traitement reproductible tout en ajustant séparément les entrées et les sorties. Les caractéristiques publiées indiquent une réponse de 20 Hz à 20 kHz à ±0,5 dB, une distorsion de 0,003 % à 1 kHz et +4 dBu ainsi qu’une latence inférieure à 3 ms. Ces valeurs fournissent des références mesurables pour évaluer l’intégration technique de l’Ami04D.

Comment intégrer l’Audiophony Ami04D dans une installation audio Dante ?

L’Audiophony Ami04D associe une matrice analogique 4×4 à une interface Dante 4×4 indépendante. Quatre canaux audio numériques supplémentaires peuvent ainsi transiter sur le réseau par le port Dante/AES67, tandis que les quatre entrées et quatre sorties analogiques restent disponibles sur connecteurs Euroblock symétriques. Cette combinaison convient aux installations qui doivent relier des sources et amplificateurs analogiques tout en échangeant des flux audio numériques sur une infrastructure réseau. Le fonctionnement à 48 kHz et 24 bits est commun au traitement interne et à la carte son USB intégrée, ce qui fournit une base technique clairement définie pour organiser le système.

Le port réseau prend également en charge l’alimentation PoE selon IEEE 802.3af. L’Ami04D peut donc recevoir son alimentation via le réseau lorsqu’une infrastructure compatible est disponible, ou fonctionner avec une alimentation continue de 12 V. Cette double possibilité réduit les contraintes d’implantation dans un coffret ou une baie technique. Le boîtier mesure 241 × 130 × 45 mm, pèse 1,1 kg et adopte un format demi-rack 1U. Les équerres de rackage 19 pouces sont fournies avec les connecteurs Euroblock, l’alimentation 12 V et un câble USB-A/USB-C pour préparer les différents modes de raccordement prévus par le produit.

L’intégration réseau ne se limite pas au transport Dante. Les protocoles RS232, RS485 et UDP permettent de relier la matrice à des systèmes de contrôle ou à des équipements tiers, tandis qu’AmiControl comprend un outil de capture de commandes. L’Ami04D peut ainsi prendre place dans une installation où le routage audio, le DSP, le contrôle utilisateur et certaines commandes externes doivent être centralisés. Le protocole d’alimentation IEEE 802.3af et la compatibilité audio Dante/AES67 constituent les références techniques indiquées pour le réseau. Pour une installation professionnelle, le dimensionnement du réseau et des équipements associés doit rester cohérent avec ces caractéristiques.

Routage analogique et Dante de la matrice Audiophony Ami04D

L’Audiophony Ami04D met à disposition quatre entrées analogiques et quatre sorties analogiques symétriques, auxquelles s’ajoute une interface Dante 4×4 indépendante. Cette organisation permet de traiter simultanément des équipements analogiques et des flux audio réseau sans supprimer la connectique locale de la matrice. Le niveau maximal annoncé est de +18 dBu en entrée comme en sortie, avec une impédance d’entrée de 5,4 kΩ et une impédance de sortie de 600 Ω. La plage dynamique atteint 110 dB en entrée et 112 dB en sortie. Ces informations facilitent la vérification de la cohérence électrique avec les appareils raccordés.

Pour les sources nécessitant une adaptation de niveau, le gain d’entrée est réglable de 0 à 48 dB par pas de 3 dB. Une alimentation fantôme de 48 V, limitée à 10 mA, est également disponible pour les équipements compatibles. Les connecteurs Euroblock symétriques sont adaptés à une installation fixe dans laquelle les liaisons doivent rester organisées au sein d’une baie ou d’un coffret. Avec un bruit de fond pondéré A annoncé à -91 dB, une isolation des canaux de 108 dB à 1 kHz et une réjection en mode commun de 80 dB à 60 Hz, Audiophony fournit plusieurs valeurs permettant de caractériser le comportement audio.

La carte son USB intégrée apporte deux entrées et deux sorties supplémentaires pour l’enregistrement ou les échanges audio avec un ordinateur, avec un fonctionnement en 48 kHz et 24 bits. Elle complète les quatre canaux analogiques et les quatre canaux Dante sans modifier les capacités annoncées de chaque interface. Cette combinaison peut servir dans une installation de sonorisation, un système de distribution audio ou une configuration nécessitant un enregistrement direct depuis la matrice. La latence système annoncée inférieure à 3 ms constitue une donnée utile pour évaluer les contraintes de routage et de traitement lorsque plusieurs fonctions DSP sont regroupées dans l’Ami04D.

Contrôle AmiControl et déploiement de l’Audiophony Ami04D

Le logiciel AmiControl pour Windows permet de paramétrer les fonctions DSP de l’Audiophony Ami04D et de construire visuellement une interface destinée à l’utilisateur final. L’installateur peut organiser des faders, boutons et sélecteurs de sources et personnaliser l’environnement avec le logo du client, un fond d’écran et des couleurs. L’interface ainsi créée peut ensuite être utilisée sous Windows, Android et iOS. Cette séparation entre configuration technique et interface d’exploitation permet d’adapter la commande quotidienne aux fonctions réellement nécessaires, sans exposer systématiquement l’ensemble des réglages disponibles dans la matrice audio numérique.

La gestion des droits utilisateurs ajoute un niveau de contrôle supplémentaire. Chaque compte peut disposer d’un accès défini à certaines fonctions, à des groupes de faders ou à des plages de volume déterminées. Cette fonction est pertinente lorsque plusieurs profils utilisent la même installation mais ne doivent pas modifier les mêmes paramètres. Les seize presets exportables permettent en parallèle de sauvegarder ou de reproduire des configurations sur plusieurs sites. Pour un intégrateur, cette combinaison entre interface personnalisée, profils d’accès et presets facilite la standardisation des installations tout en conservant la possibilité d’adapter le contrôle aux contraintes spécifiques de chaque environnement.

Les protocoles RS232, RS485 et UDP complètent AmiControl lorsque l’Ami04D doit communiquer avec des systèmes externes. Un outil de capture de commandes est intégré au logiciel afin d’accompagner cette intégration. Le pilotage peut ainsi s’inscrire dans une architecture associant matrice audio, équipement de contrôle et interface utilisateur. La consommation maximale annoncée est de 10 W et l’alimentation peut être assurée en PoE IEEE 802.3af ou en 12 V continu. Ces données permettent de prévoir précisément l’implantation électrique et réseau. Pour la garantie et les modalités de service après-vente, les conditions Energyson applicables au produit doivent être consultées directement.

Notre avis d’expert Energyson sur Ami04D

Sur le plan technique, l’Audiophony Ami04D rassemble dans un boîtier demi-rack 1U plusieurs fonctions généralement réparties entre routage, traitement et contrôle. Les quatre entrées et quatre sorties analogiques, le Dante 4×4 indépendant, le DSP ADI SHARC 21489 et les commandes RS232, RS485 et UDP offrent une architecture cohérente pour l’intégration fixe. Le réglage du gain jusqu’à 48 dB, l’alimentation fantôme 48 V, les seize presets et les interfaces personnalisables apportent également de la souplesse. Les équerres, connecteurs Euroblock, alimentation 12 V et câble USB fournis facilitent la mise en place avec les connexions prévues.

Par rapport à une matrice 4×4 du même segment limitée aux entrées et sorties analogiques, l’Ami04D se distingue factuellement par son interface Dante 4×4 indépendante et son port compatible AES67. Ce choix prend surtout son sens lorsqu’un réseau audio doit cohabiter avec une connectique analogique locale. La limite principale reste celle de l’architecture annoncée : quatre canaux analogiques en entrée et sortie, quatre canaux Dante par sens et une carte son USB 2×2. Nous la retenons donc principalement pour les intégrateurs et techniciens recherchant une matrice compacte destinée à une installation fixe nécessitant DSP, Dante, contrôle utilisateur et pilotage tiers.

"L’association du 4×4 analogique, du Dante indépendant et du DSP permet d’organiser dans un demi-rack 1U un système de routage très structuré." – Julien, conseiller technique, Energyson (intégration audio)
