Audiophony PA
Ami08D

Matrice audio numérique Audiophony PA Ami08D

Caractéristiques Audiophony PA Ami08D

• Matrice audio 8×8 associant connectique analogique symétrique et transport audio Dante 8×8 indépendant.
• DSP paramétrable permettant un traitement distinct des différentes entrées et sorties.
• Automix, suppression d’écho, réduction du bruit ambiant et égalisations intégrés au traitement.
• Delay, gate, compresseur et limiteur disponibles pour adapter précisément le traitement audio.
• Gain jusqu’à 48 dB et alimentation fantôme 48 V pour raccorder différentes sources audio.
• Interface utilisateur personnalisable dans AmiControl avec fonctions, faders, boutons, logo et couleurs configurables.
• Écran frontal affichant l’adresse IP, le nom de la matrice et les VU-mètres.
• 16 presets exportables pour reproduire une même configuration sur plusieurs installations.
• Carte son USB 2 entrées et 2 sorties intégrée pour l’enregistrement direct.
• 8 GPIO configurables pour intégrer automatismes, capteurs et équipements tiers.
• Équerres intégrées facilitant la fixation immédiate dans une baie rack 19″.

Informations techniques Audiophony PA Ami08D

• Processeur numérique : 1 processeur ADI SHARC 21489.
• Entrées analogiques : 8.
• Sorties analogiques : 8.
• Interface Dante indépendante : 8 entrées et 8 sorties numériques.
• Ports réseau Dante : 2, identifiés primaire et secondaire.
• Taux d’échantillonnage : 48 kHz en 24 bits.
• Gain d’entrée : de 0 à 48 dB par pas de 3 dB.
• Alimentation fantôme : 48 V, 10 mA maximum.
• Réponse en fréquence : 20 Hz à 20 kHz, ±0,3 dB.
• Niveau maximal d’entrée et de sortie : +18 dBu.
• Distorsion harmonique : inférieure à 0,003 % à 4 dBu.
• Plage dynamique : 110 dB en entrée et 112 dB en sortie.
• Bruit de fond pondéré A : -91 dB.
• Rapport de réjection en mode commun à 60 Hz : 80 dB.
• Isolation des canaux à 1 kHz : 108 dB.
• Impédance d’entrée : 5,4 kΩ.
• Impédance de sortie : 600 Ω.
• Latence système : inférieure à 3 ms.
• Connectique audio analogique : Euroblock symétrique.
• GPIO : 8 entrées ou sorties configurables.
• Carte son USB : 2 entrées et 2 sorties, 48 kHz en 24 bits.
• Protocoles de contrôle : RS232, RS485 et UDP.
• Alimentation secteur : 110 à 240 V, 50/60 Hz.
• Consommation maximale : 30 W.
• Format : rack 19″ 1U.
• Dimensions : 482 × 260 × 45 mm.
• Poids : 2,8 kg.
• Accessoires fournis : cordon d’alimentation CE, connecteurs Euroblock et câble USB-A vers USB-C.
• Paramétrage AmiControl : Windows.
• Contrôle AmiControl : Windows, Android et iOS.

Les points clés du Ami08D Audiophony PA

Traitement DSP de la matrice audio Audiophony PA Ami08D

L’Audiophony PA Ami08D s’appuie sur un processeur ADI SHARC 21489 et sur un DSP entièrement paramétrable depuis AmiControl. Le traitement comprend notamment l’Automix, la suppression d’écho, la suppression du bruit ambiant, les égaliseurs paramétriques et graphiques, le delay, le gate, le compresseur et le limiteur. Ces outils donnent à l’installateur la possibilité d’adapter le traitement aux différentes sources raccordées et aux besoins de diffusion. Les réglages peuvent être appliqués de façon indépendante aux entrées et aux sorties, ce qui permet de travailler précisément sur le niveau, la dynamique, l’égalisation et la temporisation des différents signaux présents dans l’installation audio.

Cette architecture DSP est complétée par 16 presets exportables. Une configuration élaborée pour une installation peut ainsi être enregistrée puis reproduite sur plusieurs sites compatibles sans reconstruire manuellement chaque réglage. Le gain d’entrée réglable de 0 à 48 dB par pas de 3 dB et l’alimentation fantôme 48 V permettent également d’intégrer des microphones et des sources ligne dans la même matrice. La réponse en fréquence annoncée de 20 Hz à 20 kHz avec une tolérance de ±0,3 dB, la plage dynamique de 110 dB en entrée et 112 dB en sortie ainsi que la latence inférieure à 3 ms constituent des données objectives pour dimensionner le système.

Pourquoi choisir la connectivité Dante 8×8 de l’Audiophony PA Ami08D ?

L’Ami08D reprend la connectique analogique 8×8 de l’Ami08 et ajoute une interface Dante 8×8 indépendante. Elle dispose donc de 8 entrées et 8 sorties analogiques symétriques sur Euroblock ainsi que de 8 canaux d’entrée et 8 canaux de sortie audio numériques supplémentaires via Dante. Le transport réseau utilise une liaison RJ45 et la matrice possède deux ports Dante identifiés comme primaire et secondaire. Cette combinaison permet de réunir dans un appareil rack des liaisons analogiques destinées aux microphones, sources ligne ou amplificateurs et une infrastructure audio sur réseau Dante, sans retirer les huit entrées et huit sorties analogiques disponibles sur la matrice.

Le fonctionnement audio est spécifié à 48 kHz en 24 bits. Cette résolution concerne également la carte son USB 2 entrées et 2 sorties intégrée. Pour une installation déjà structurée autour de Dante, l’Ami08D apporte donc une extension réseau directement intégrée au DSP. Par rapport à l’Ami08 décrit comme partageant la même connectique analogique, les mêmes traitements DSP et le même logiciel AmiControl, la différence documentée tient précisément à cette interface Dante 8×8 indépendante. Le choix entre les deux versions dépend ainsi de la nécessité d’intégrer ou non huit canaux Dante en entrée et huit canaux Dante en sortie dans l’architecture audio prévue.

Comment configurer et contrôler la matrice Audiophony PA Ami08D avec AmiControl ?

Le paramétrage de l’Audiophony PA Ami08D s’effectue avec le logiciel AmiControl sous Windows. Ce logiciel donne accès aux fonctions du DSP et permet de préparer l’interface qui sera utilisée au quotidien. L’installateur peut choisir les commandes accessibles, organiser les faders et les boutons et personnaliser le design avec le logo et les couleurs du client. Une fois la configuration réalisée, le contrôle peut s’effectuer depuis Windows, Android ou iOS. Cette séparation entre paramétrage et utilisation permet d’adapter les commandes visibles aux fonctions réellement nécessaires, tout en conservant l’accès aux traitements plus détaillés dans l’environnement de configuration destiné à l’installation.

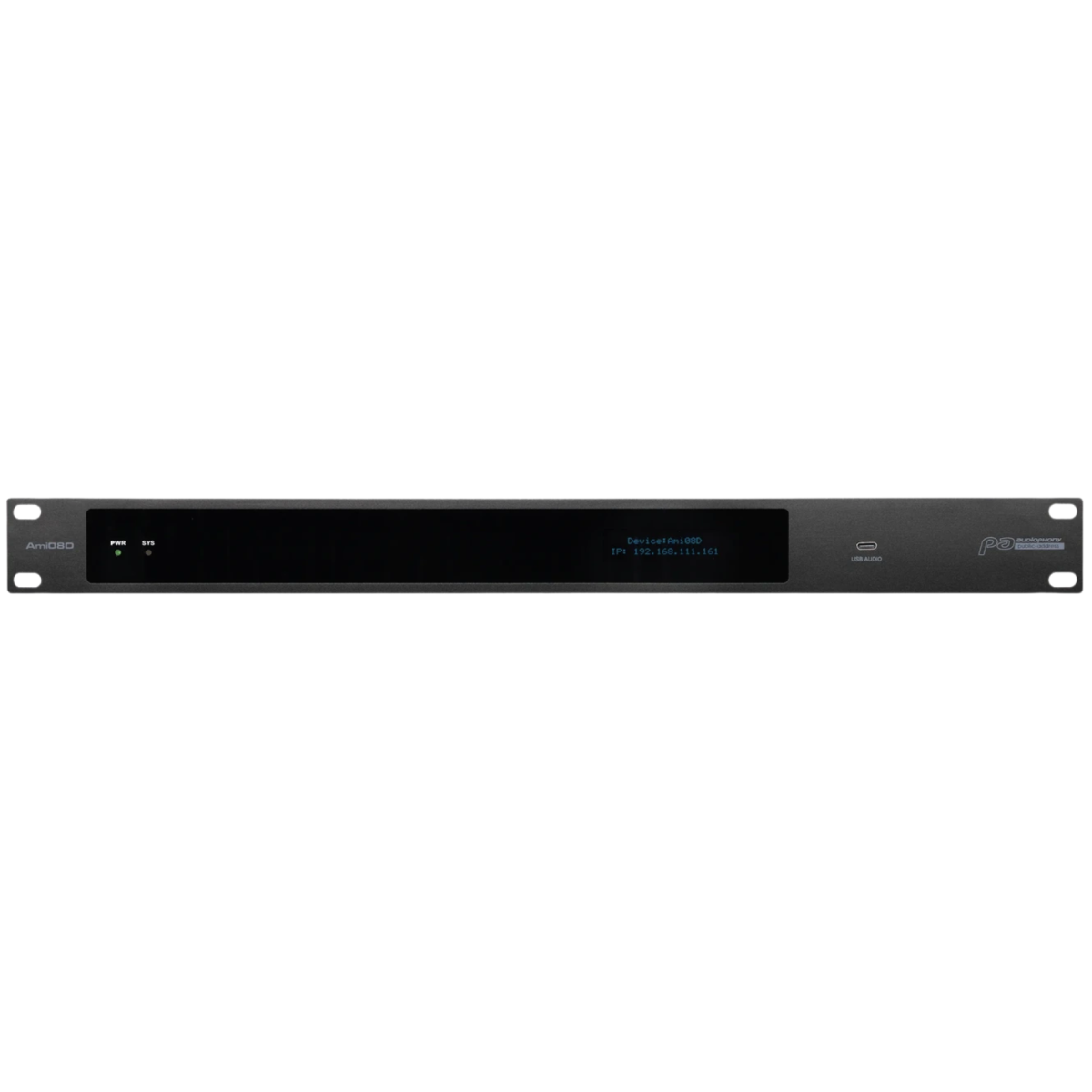

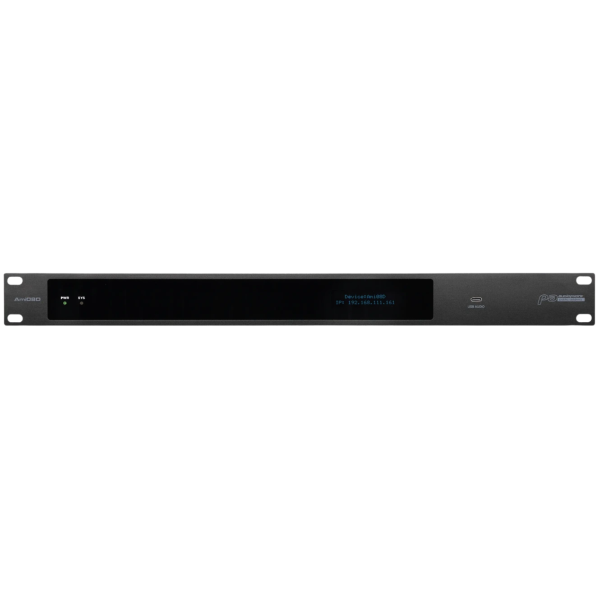

La façade complète ce contrôle logiciel grâce à un écran affichant l’adresse IP de la matrice, son nom ainsi que les VU-mètres des entrées et des sorties. Ces informations fournissent un contrôle visuel direct de l’état de l’appareil sans devoir identifier la matrice uniquement depuis le logiciel. Les 16 presets exportables facilitent également la duplication d’une configuration lorsque plusieurs sites doivent utiliser les mêmes réglages. Pour l’intégration avec d’autres équipements, l’Ami08D accepte les protocoles RS232, RS485 et UDP. Les huit GPIO configurables comme entrées ou sorties permettent en complément de relier des automatismes, des capteurs ou d’autres équipements tiers à l’installation audio.

Installation, connectique et intégration de l’Audiophony PA Ami08D en rack 19″

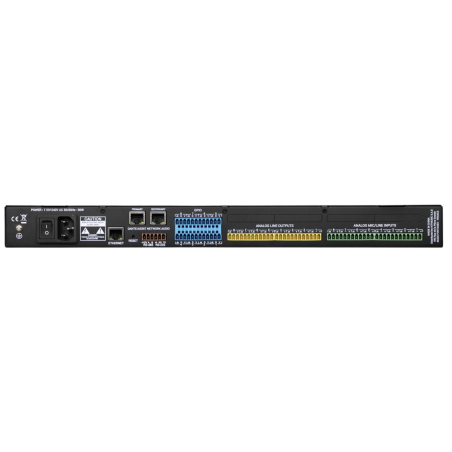

L’Audiophony PA Ami08D est conçue au format rack 19″ 1U et intègre directement ses équerres de fixation. Avec des dimensions de 482 × 260 × 45 mm et un poids de 2,8 kg, elle se place dans une baie compatible 19″ en occupant une unité de hauteur. Ses huit entrées et huit sorties analogiques utilisent des connecteurs Euroblock symétriques. La matrice accepte un niveau maximal de +18 dBu en entrée comme en sortie, avec une impédance de 5,4 kΩ en entrée et de 600 Ω en sortie. Ces données permettent de vérifier précisément l’adéquation avec les sources et équipements de diffusion raccordés à l’installation.

L’alimentation accepte une tension secteur de 110 à 240 V à 50/60 Hz et la consommation maximale annoncée est de 30 W. L’Ami08D est livrée avec un cordon d’alimentation CE, des connecteurs Euroblock et un câble USB-A vers USB-C. La carte son USB intégrée offre deux entrées et deux sorties audio en 48 kHz et 24 bits pour l’enregistrement direct. Pour les projets associant traitement audio, contrôle externe et automatisation, les huit GPIO ainsi que RS232, RS485 et UDP complètent les connexions audio analogiques, Dante et USB. L’ensemble des caractéristiques communiquées permet ainsi de préparer précisément le câblage et l’intégration en baie.

Notre avis d’expert Energyson sur Ami08D

Pour un technicien travaillant sur une matrice audio destinée à une installation fixe, l’intérêt principal de l’Ami08D réside dans la réunion du traitement DSP, des huit entrées et huit sorties analogiques et d’une interface Dante 8×8 indépendante dans un châssis rack 1U. Les outils Automix, égalisation, delay, gate, compression, limitation et suppression d’écho ou de bruit donnent une marge de configuration importante, tandis que l’écran frontal facilite l’identification de la matrice et le suivi des niveaux. Les GPIO, RS232, RS485 et UDP sont également cohérents avec une intégration où l’audio doit communiquer avec des commandes ou automatismes externes.

La comparaison la plus factuelle avec les informations disponibles concerne l’Ami08 : l’Ami08D conserve sa connectique analogique 8×8, ses traitements DSP et AmiControl, mais ajoute l’interface Dante 8×8 indépendante. Cette différence oriente clairement le choix. Une installation exclusivement analogique n’exploiterait pas nécessairement cet ajout, tandis qu’une infrastructure utilisant Dante bénéficie directement de ces seize canaux réseau, huit en entrée et huit en sortie. L’Ami08D convient donc particulièrement à l’installateur ou au technicien recherchant une matrice rack associant traitement audio, contrôle logiciel, connectique analogique, automatisation et transport Dante dans un seul équipement.

"L’Ami08D est particulièrement cohérente lorsque huit canaux analogiques doivent cohabiter avec Dante, un DSP complet et des fonctions de contrôle externe." – Julien, conseiller technique, Energyson (matrices audio numériques)
