Audiophony PA
Ami16

Matrice audio numérique Audiophony Ami16

Caractéristiques Audiophony Ami16

• Matrice audio 16 entrées et 16 sorties symétriques sur connecteurs Euroblock pour une intégration polyvalente en installation fixe
• Double processeur ADI SHARC 21489 offrant une capacité de traitement DSP étendue sans compromis sur la latence
• Logiciel AmiControl permettant la création d'interfaces de contrôle personnalisées avec logo, couleurs et organisation des commandes
• Pilotage multiplateforme depuis Windows, Android ou iOS pour un contrôle à distance adapté à chaque utilisateur
• Gestion avancée des droits d'accès utilisateur pour sécuriser les réglages de l'installation
• Format rack 19″ 1U compact avec équerres de montage intégrées pour une mise en baie immédiate

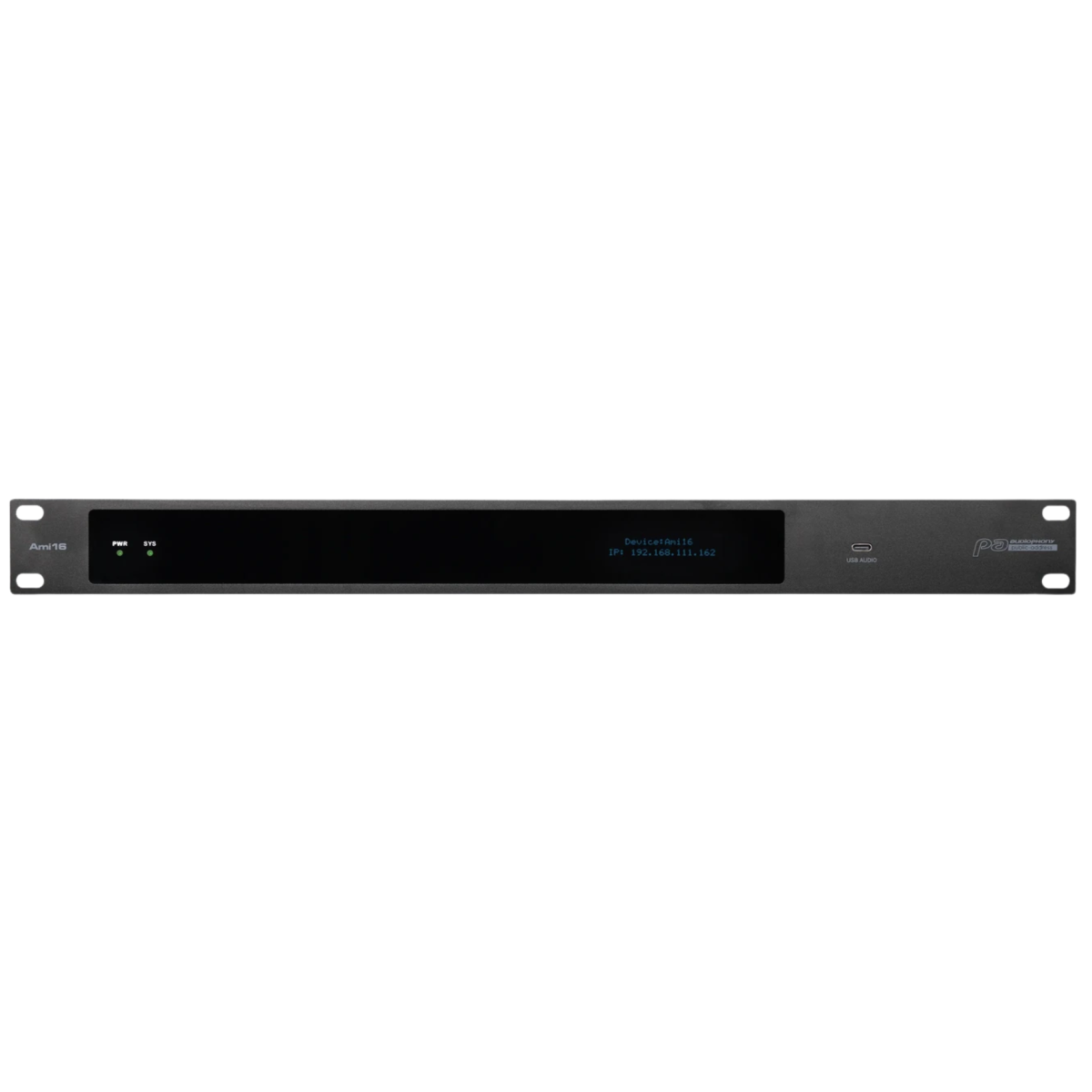

• Écran en façade affichant adresse IP, nom de l'appareil et VU-mètres des entrées et sorties
• 16 presets exportables facilitant le déploiement et la réplication sur plusieurs sites
• Carte son USB 2 entrées / 2 sorties intégrée pour l'enregistrement ou la diffusion depuis un ordinateur

Informations techniques Audiophony Ami16

• Processeur : 2× ADI SHARC 21489
• Matrice analogique : 16 entrées, 16 sorties symétriques Euroblock
• Résolution audio : 48 kHz / 24 bits
• Gain d'entrée réglable de 0 à 48 dB par pas de 3 dB
• Alimentation fantôme 48V disponible sur chaque entrée
• Réponse en fréquence : 20 Hz à 20 kHz ±0,3 dB
• Niveau maximal d'entrée et de sortie : +18 dBu
• Distorsion harmonique totale inférieure à 0,003 % à 4 dBu
• Plage dynamique : 110 dB en entrée, 112 dB en sortie
• Bruit de fond pondéré A : -91 dB
• Réjection de mode commun : 80 dB à 60 Hz
• Isolation entre canaux : 108 dB à 1 kHz
• Impédance d'entrée : 5,4 kΩ / impédance de sortie : 600 Ω
• Latence système inférieure à 3 ms
• 8 GPIO configurables en entrée ou en sortie
• Carte son USB intégrée : 2 in / 2 out, 48 kHz / 24 bits
• Protocoles de contrôle : RS232, RS485, UDP
• Alimentation secteur : AC 110–240V, 50/60 Hz
• Consommation maximale : 28 W
• Format : rack 19″ 1U
• Dimensions : 482 × 260 × 45 mm
• Poids : 3 kg
• Accessoires fournis : cordon d'alimentation CE, connecteurs Euroblock, câble USB-A/USB-C

Les points clés du Ami16 Audiophony

Traitement DSP avancé de la matrice Audiophony Ami16

La matrice audio Audiophony Ami16 repose sur deux processeurs ADI SHARC 21489 fonctionnant en parallèle. Cette architecture bi-processeur permet de gérer simultanément des traitements complexes sur les 16 entrées et les 16 sorties sans saturation du système. Le DSP embarqué propose un ensemble complet d'outils : égalisation paramétrique et graphique, compresseur, limiteur, gate, delay, automix, suppression d'écho et réduction de bruit ambiant. Chaque canal dispose de son propre traitement indépendant, ce qui garantit une adaptation précise aux conditions acoustiques de chaque zone de diffusion. En installation fixe, cette granularité de réglage répond aux exigences des salles de conférence, auditoriums et espaces commerciaux.

Le taux d'échantillonnage de 48 kHz en résolution 24 bits assure une qualité audio conforme aux standards professionnels. La distorsion harmonique totale reste inférieure à 0,003 % à 4 dBu, tandis que la plage dynamique atteint 110 dB en entrée et 112 dB en sortie. Ces mesures confirment la capacité de la matrice à traiter des signaux sensibles, y compris des sources microphoniques à faible niveau. La latence système inférieure à 3 ms permet une utilisation en sonorisation temps réel sans décalage perceptible entre la source et la diffusion. Les 16 presets exportables facilitent la réplication d'une configuration identique sur plusieurs installations clientes.

L'installateur bénéficie d'un contrôle total depuis le logiciel AmiControl, disponible sur Windows. Chaque paramètre DSP est accessible, modifiable et sauvegardable par canal. La gestion des droits d'accès permet de restreindre certaines fonctions pour l'utilisateur final tout en conservant un accès administrateur complet. Cette approche sécurise les réglages validés par le technicien et évite toute modification non souhaitée en exploitation quotidienne. Energyson recommande cette matrice pour les projets nécessitant un traitement audio de précision associé à une fiabilité de fonctionnement continue.

Connectique et intégration système de la matrice Audiophony Ami16

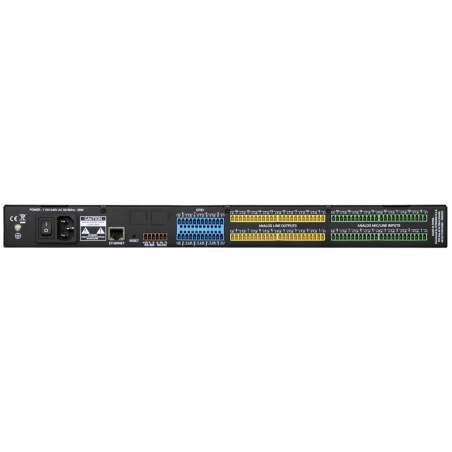

La connectique de l'Ami16 repose sur 16 entrées et 16 sorties symétriques au format Euroblock, un standard reconnu en installation fixe pour sa fiabilité et sa facilité de câblage. Le gain d'entrée est réglable de 0 à 48 dB par pas de 3 dB, ce qui permet de raccorder aussi bien des microphones dynamiques que des sources ligne sans recourir à un préamplificateur externe. L'alimentation fantôme 48V est disponible sur chaque entrée pour alimenter les microphones à condensateur. Le niveau maximal d'entrée et de sortie de +18 dBu offre une marge de manoeuvre confortable pour les signaux de forte dynamique.

L'Ami16 intègre également 8 GPIO configurables en entrée ou en sortie. Ces contacts permettent d'interfacer la matrice avec des systèmes d'automatisme, des capteurs de présence, des contacts secs ou des équipements de contrôle tiers. Les protocoles de pilotage RS232, RS485 et UDP élargissent les possibilités d'intégration avec des systèmes de gestion centralisée, des automates programmables ou des contrôleurs domotiques. AmiControl propose une fonction de capture de commandes qui simplifie la programmation des interactions entre la matrice et les équipements périphériques.

La carte son USB intégrée fonctionne en 2 entrées / 2 sorties à 48 kHz en 24 bits. Elle permet d'enregistrer ou de diffuser du contenu audio depuis un ordinateur sans interface audio supplémentaire. Le câble USB-A/USB-C est fourni avec la matrice, ainsi que les connecteurs Euroblock et le cordon d'alimentation CE. Le format rack 19″ 1U avec équerres intégrées autorise un montage direct en baie technique sans accessoire additionnel, réduisant le temps d'installation sur site.

Logiciel AmiControl et personnalisation de l'interface utilisateur

Le logiciel AmiControl constitue le centre de configuration et de pilotage de la matrice Audiophony Ami16. Depuis un poste Windows, l'installateur accède à l'ensemble des paramètres DSP, configure la matrice de routage, programme les presets et définit les droits d'accès de chaque utilisateur. La particularité d'AmiControl réside dans la possibilité de créer une interface de contrôle entièrement personnalisée pour l'utilisateur final : choix du logo, des couleurs, de la disposition des faders et des boutons. Cette interface sur mesure permet au client de piloter son installation de manière intuitive sans accéder aux réglages techniques.

Le contrôle au quotidien s'effectue depuis Windows, Android ou iOS, ce qui offre une flexibilité d'usage adaptée aux différents profils d'utilisateurs. Un responsable de salle peut ajuster les volumes depuis une tablette, tandis que le technicien conserve un accès complet depuis son poste de travail. La gestion des droits permet de limiter les actions disponibles selon le rôle de chaque intervenant, protégeant ainsi la configuration validée par l'installateur. Cette séparation des niveaux d'accès est un atout pour les installations en milieu hôtelier, scolaire ou tertiaire où plusieurs personnes interagissent avec le système.

AmiControl prend en charge la capture de commandes RS232, RS485 et UDP, ce qui simplifie l'intégration avec des systèmes de contrôle centralisé. L'installateur peut programmer des scénarios combinant routage audio, niveaux et actions GPIO depuis une seule interface. Les 16 presets exportables permettent de dupliquer une configuration complète sur un autre site équipé d'une Ami16, réduisant considérablement le temps de mise en service. Energyson met à disposition son expertise pour accompagner les intégrateurs dans la prise en main d'AmiControl et l'optimisation des configurations.

Installation rack et mise en service rapide de l'Audiophony Ami16

L'Audiophony Ami16 se présente au format rack 19″ 1U, avec des dimensions de 482 × 260 × 45 mm et un poids de 3 kg. Les équerres de fixation sont intégrées au châssis, ce qui permet un montage immédiat en baie technique sans accessoire complémentaire. L'alimentation universelle AC 110–240V / 50/60 Hz rend la matrice exploitable dans tous les pays sans adaptateur. La consommation maximale de 28 W reste modérée, même lors d'un traitement DSP intensif sur l'ensemble des canaux. L'écran en façade affiche en temps réel l'adresse IP de l'appareil, le nom attribué et les VU-mètres des entrées et sorties.

La mise en service s'effectue en connectant la matrice au réseau local via le port Ethernet, puis en lançant AmiControl depuis un poste Windows. La détection réseau permet d'identifier rapidement l'unité et de commencer la configuration. Les connecteurs Euroblock fournis avec l'appareil permettent de câbler les entrées et sorties dès la réception. La carte son USB est opérationnelle sans installation de pilote spécifique, ce qui accélère la connexion avec un ordinateur de diffusion ou d'enregistrement.

Pour les projets multi-sites, l'export de presets depuis AmiControl permet de charger une configuration identique sur chaque matrice Ami16 déployée. Cette fonction réduit les interventions sur site et garantit une homogénéité des réglages entre les différentes installations. L'Ami16 est conçue pour fonctionner en continu dans des environnements professionnels exigeants. La robustesse du châssis métallique et la faible consommation énergétique contribuent à une exploitation durable. Energyson assure le suivi technique et le service après-vente sur l'ensemble de la gamme Ami d'Audiophony.

Pourquoi choisir la matrice Audiophony Ami16 pour une installation audio fixe ?

La matrice Audiophony Ami16 répond aux besoins des installations audio fixes nécessitant un routage multicanal associé à un traitement DSP complet. Sa configuration 16×16 permet de gérer des environnements complexes tels que des salles de conférence avec plusieurs zones de captation et de diffusion, des établissements hôteliers avec sonorisation multi-salles ou des espaces commerciaux avec diffusion par zones. Chaque canal bénéficie d'un traitement indépendant, ce qui autorise une adaptation acoustique précise en fonction de l'usage de chaque zone. Les 8 GPIO configurables et les protocoles RS232, RS485 et UDP permettent de l'intégrer dans un écosystème de contrôle centralisé.

Le rapport entre la capacité de traitement et le format compact de la matrice constitue un avantage pour les installations où l'espace en baie est limité. Le format 1U libère de la place pour les amplificateurs et autres équipements de la chaîne audio. L'alimentation fantôme 48V sur chaque entrée évite l'ajout de boîtiers d'alimentation externes pour les microphones à condensateur. La fiabilité des composants et la latence inférieure à 3 ms en font un choix adapté aux environnements où la qualité audio et la réactivité du système sont déterminantes. Energyson accompagne les intégrateurs dans le dimensionnement et la mise en oeuvre de projets basés sur la gamme Ami.

Comment configurer et piloter la matrice Audiophony Ami16 à distance ?

La configuration de la matrice Audiophony Ami16 s'effectue depuis le logiciel AmiControl, installé sur un poste Windows connecté au même réseau local. L'interface permet de paramétrer chaque entrée et chaque sortie individuellement : gain, égalisation, compression, delay, routage et affectation GPIO. Une fois la configuration validée, l'installateur peut créer une interface utilisateur personnalisée en choisissant les commandes visibles, les couleurs et le logo. Cette interface simplifiée est ensuite accessible depuis une application disponible sur Windows, Android et iOS, permettant un contrôle quotidien adapté au profil de chaque utilisateur.

Le pilotage à distance via le réseau local ou via les protocoles série RS232 et RS485 permet d'intégrer l'Ami16 dans des systèmes de gestion centralisée. La fonction de capture de commandes d'AmiControl facilite la programmation d'interactions avec des contrôleurs tiers : un contact sec sur un GPIO peut déclencher un changement de preset, un signal UDP peut modifier le routage en temps réel. L'export de presets permet de préparer une configuration hors site et de la charger à distance, ce qui réduit les déplacements. Energyson propose un accompagnement technique pour la mise en réseau et la configuration avancée des matrices Ami.

Notre avis d'expert Energyson sur Ami16

L'Ami16 d'Audiophony se distingue par la puissance de son traitement DSP embarqué. Les deux processeurs ADI SHARC 21489 encaissent sans difficulté des configurations de routage complexes avec traitement complet sur chaque canal. En situation réelle, sur des installations de type salle de conférence multi-zones ou espace hôtelier, la latence reste imperceptible et la qualité audio ne faiblit pas, même avec l'automix et la suppression d'écho activés simultanément. La connectique Euroblock est robuste et bien dimensionnée pour le câblage en installation fixe. Face à des matrices concurrentes comme la BSS BLU-50, l'Ami16 propose un rapport fonctionnalités/prix très compétitif, notamment grâce à la carte son USB et aux 8 GPIO intégrés de série.

Le logiciel AmiControl apporte une vraie valeur ajoutée pour l'intégrateur. La possibilité de créer une interface utilisateur sur mesure, pilotable depuis tablette ou smartphone, simplifie considérablement la relation avec le client final. Les 16 presets exportables sont un gain de temps appréciable sur les projets multi-sites. Le montage en rack 1U avec équerres intégrées et le poids de 3 kg facilitent la manutention et l'installation. Nous recommandons cette matrice aux installateurs et intégrateurs AV travaillant sur des projets de sonorisation fixe nécessitant un traitement audio avancé, un contrôle réseau et une personnalisation de l'interface utilisateur, le tout dans un budget maîtrisé.

"L'Ami16 offre un traitement DSP complet dans un format 1U avec une souplesse de configuration réseau rare à ce niveau de prix." – Julien, technicien audiovisuel, Energyson (intégration et sonorisation fixe)
