Audiophony PA
Ami16D

Matrice audio numérique Audiophony PA Ami16D

Caractéristiques Audiophony PA Ami16D

• Double processeur DSP ADI SHARC 21489 pour un traitement audio simultané sur 16 entrées et 16 sorties
• Interface Dante 16×16 indépendante avec redondance réseau primaire et secondaire
• Logiciel AmiControl multiplateforme pour la configuration, le pilotage et la personnalisation de l'interface utilisateur
• Gestion des droits d'accès par utilisateur pour un contrôle sécurisé en installation fixe
• Interface de contrôle personnalisable avec logo, couleurs et organisation des faders
• 16 presets exportables pour un déploiement rapide sur plusieurs sites
• Traitement DSP complet par canal : automix, suppression d'écho, suppression de bruit, égaliseur paramétrique, égaliseur graphique, delay, gate, compresseur et limiteur
• Écran en façade affichant l'adresse IP, le nom de l'appareil et les VU-mètres
• Carte son USB 2 entrées / 2 sorties intégrée pour l'enregistrement ou la diffusion
• 8 GPIO configurables pour l'intégration d'automatismes et d'équipements tiers
• Pilotage par protocoles RS232, RS485 et UDP avec capture de commandes dans AmiControl
• Format rack 19" 1U compact avec équerres de montage intégrées

Informations techniques Audiophony PA Ami16D

• Processeur : ADI SHARC 21489 (×2)
• Matrice analogique : 16 entrées / 16 sorties symétriques sur connecteurs Euroblock
• Matrice Dante : 16 entrées / 16 sorties sur réseau Ethernet RJ45
• Ports réseau Dante : 2 (primaire + secondaire pour redondance)
• Taux d'échantillonnage : 48 kHz / 24 bits
• Gain d'entrée réglable : 0 à 48 dB par pas de 3 dB
• Alimentation fantôme : 48V, 10 mA maximum par entrée
• Réponse en fréquence : 20 Hz – 20 kHz (±0,3 dB)
• Niveau maximal d'entrée et de sortie : +18 dBu
• Distorsion harmonique totale : inférieure à 0,003 % à 4 dBu
• Plage dynamique : 110 dB en entrée, 112 dB en sortie
• Bruit de fond pondéré A : -91 dB
• Réjection de mode commun à 60 Hz : 80 dB
• Isolation entre canaux à 1 kHz : 108 dB
• Impédance d'entrée : 5,4 kΩ / Impédance de sortie : 600 Ω
• Latence système : inférieure à 3 ms
• GPIO : 8 entrées/sorties configurables
• Carte son USB : 2 entrées / 2 sorties, 48 kHz / 24 bits
• Protocoles de contrôle : RS232, RS485, UDP
• Alimentation : AC 110–240V, 50/60 Hz
• Consommation maximale : 30 W
• Format : rack 19" 1U
• Dimensions : 482 × 260 × 45 mm
• Poids net : 3 kg
• Accessoires fournis : cordon d'alimentation CE, connecteurs Euroblock, câble USB-A/USB-C

Les points clés de l'Ami16D Audiophony PA

Traitement DSP et performance audio de la matrice Audiophony PA Ami16D

La matrice Ami16D repose sur deux processeurs ADI SHARC 21489 fonctionnant en parallèle, ce qui lui confère une capacité de traitement audio élevée même dans les configurations les plus complexes. Chaque entrée et chaque sortie dispose de son propre traitement DSP indépendant, incluant un égaliseur paramétrique, un égaliseur graphique, un delay, un gate, un compresseur et un limiteur. Cette architecture permet de gérer des installations sonores exigeantes telles que des salles de conférence multi-zones, des lieux de culte ou des espaces commerciaux nécessitant une gestion fine du son par zone. La distorsion harmonique totale inférieure à 0,003 % et la plage dynamique de 112 dB en sortie garantissent une restitution fidèle du signal audio.

Le traitement Automix intégré gère automatiquement la priorité entre les microphones actifs, tandis que les fonctions de suppression d'écho et de suppression de bruit ambiant permettent d'exploiter la matrice dans des environnements bruyants ou réverbérants. Le taux d'échantillonnage de 48 kHz en 24 bits assure une qualité de conversion conforme aux standards professionnels. La latence système inférieure à 3 ms rend le traitement transparent pour les utilisateurs finaux. Energyson recommande cette matrice pour les projets d'installation nécessitant un traitement audio poussé sans recourir à un processeur externe additionnel.

Réseau Dante et connectivité de l'Ami16D Audiophony PA

L'Ami16D intègre une interface Dante 16×16 fonctionnant de manière indépendante par rapport à la matrice analogique, ce qui ajoute 16 canaux d'entrée et 16 canaux de sortie supplémentaires accessibles via un réseau Ethernet standard. Deux ports réseau Dante sont disponibles, un primaire et un secondaire, permettant la redondance du réseau audio en cas de défaillance d'un lien. Cette architecture est conforme aux exigences des installations professionnelles où la fiabilité de la distribution audio sur réseau IP est critique. Un simple câble RJ45 suffit pour relier la matrice au réseau Dante existant.

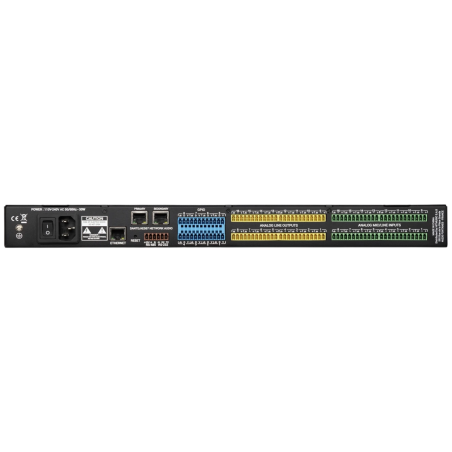

En complément du réseau Dante, la connectique analogique comprend 16 entrées et 16 sorties symétriques sur connecteurs Euroblock, avec un gain d'entrée réglable de 0 à 48 dB et une alimentation fantôme 48V pour le raccordement direct de microphones à condensateur. La carte son USB 2 entrées / 2 sorties permet l'enregistrement ou la diffusion audio depuis un ordinateur. Les 8 GPIO configurables et les protocoles RS232, RS485 et UDP offrent une intégration poussée avec les systèmes de contrôle tiers, les automates ou les interfaces de commande centralisée. Energyson propose un accompagnement technique complet pour la configuration réseau Dante de cette matrice.

Logiciel AmiControl et personnalisation de l'interface de la matrice Ami16D

Le logiciel AmiControl constitue le centre de pilotage de la matrice Ami16D. Disponible sur Windows pour la configuration complète, et sur Android et iOS pour le contrôle quotidien, il permet à l'installateur de paramétrer l'ensemble du traitement DSP, de créer des routages complexes et de concevoir une interface de contrôle sur mesure destinée à l'utilisateur final. Le design de cette interface est entièrement personnalisable : logo, couleurs, disposition des faders et des boutons. L'installateur peut ainsi livrer un système dont l'interface correspond à l'identité visuelle du client.

La gestion des droits d'accès permet de définir précisément ce que chaque utilisateur peut voir et modifier. Un responsable de salle peut accéder au volume général et à la sélection des sources, tandis que l'installateur conserve le contrôle complet du traitement et du routage. Les 16 presets exportables facilitent le déploiement sur plusieurs sites avec des configurations identiques ou adaptées. La capture de commandes RS232, RS485 et UDP intégrée à AmiControl permet de programmer des interactions avec des équipements tiers directement depuis le logiciel, ce qui réduit les besoins en programmation externe.

Installation et intégration rack de la matrice audio Audiophony PA Ami16D

La matrice Ami16D se présente au format rack 19" 1U avec des équerres de montage intégrées, ce qui permet une fixation directe en baie sans accessoire supplémentaire. Ses dimensions de 482 × 260 × 45 mm et son poids de 3 kg la rendent adaptée aux installations où l'espace en rack est compté. L'alimentation universelle AC 110–240V, 50/60 Hz assure la compatibilité avec les réseaux électriques internationaux. La consommation maximale de 30 W permet de dimensionner l'alimentation de la baie sans contrainte majeure.

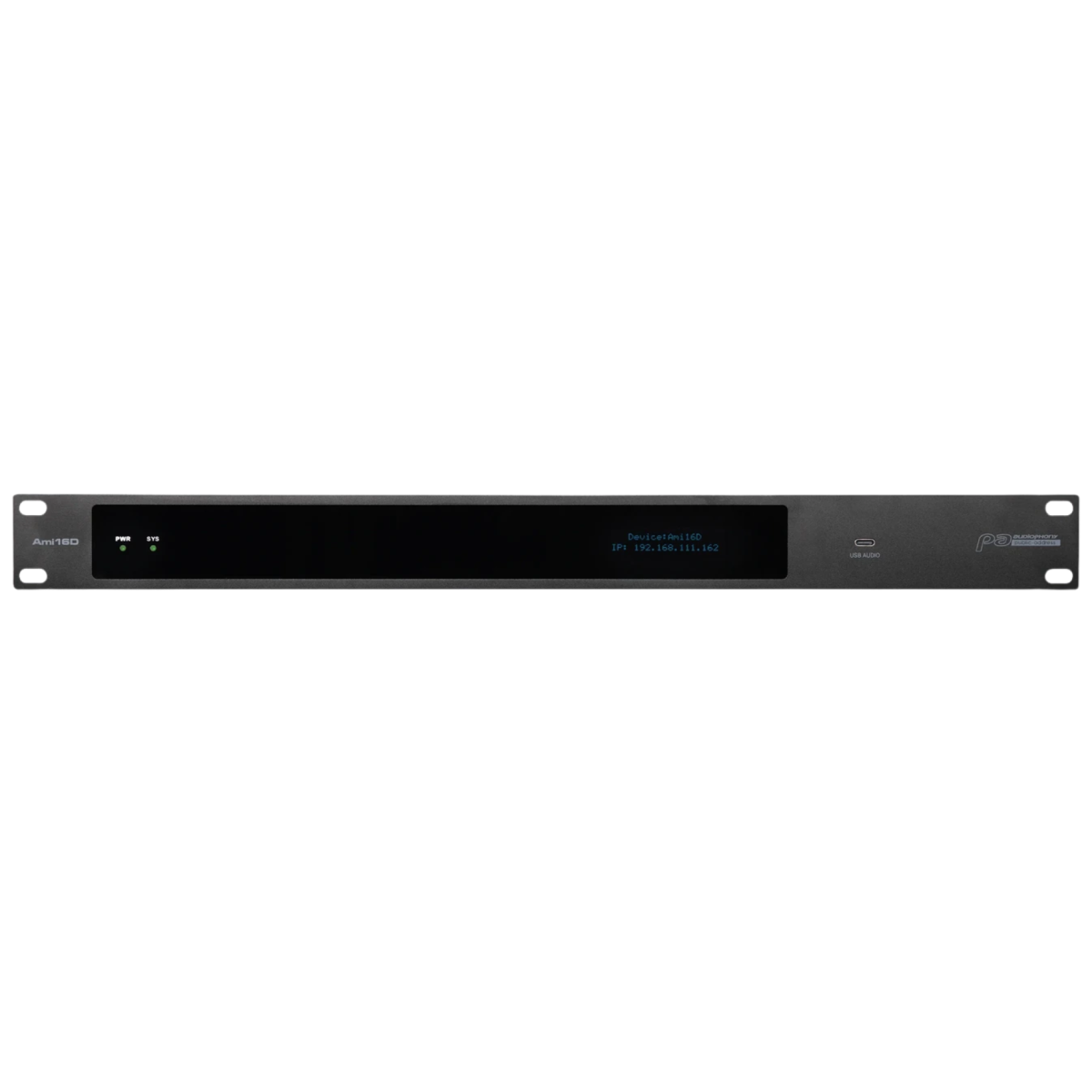

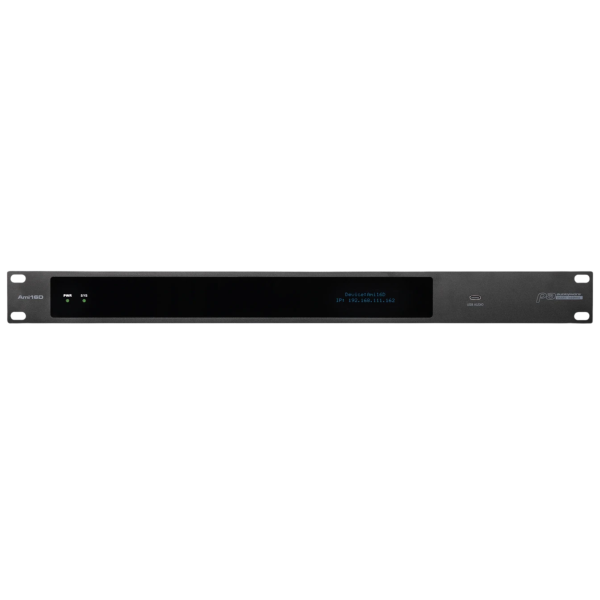

L'écran en façade affiche en permanence l'adresse IP de l'appareil, son nom et les VU-mètres des entrées et sorties, ce qui facilite le diagnostic rapide sur site. Les connecteurs Euroblock symétriques offrent une connexion fiable et démontable, adaptée aux installations fixes professionnelles. Les accessoires fournis comprennent un cordon d'alimentation CE, les connecteurs Euroblock nécessaires et un câble USB-A/USB-C. Energyson garantit la disponibilité des accessoires et le support technique pour l'intégration de cette matrice dans tout type de projet de sonorisation installée.

Pourquoi choisir la matrice Dante Audiophony PA Ami16D pour une installation fixe ?

La matrice Ami16D répond aux besoins des installateurs et intégrateurs qui recherchent une solution de routage et de traitement audio combinant connectique analogique et réseau Dante dans un format compact. Sa double architecture 16×16 analogique et 16×16 Dante offre 32 canaux d'entrée et 32 canaux de sortie au total, ce qui permet de couvrir des installations de taille moyenne à grande sans empiler plusieurs appareils. Le double processeur DSP SHARC assure un traitement complet sur chaque canal sans compromis de performance, y compris dans les configurations les plus chargées.

La personnalisation de l'interface utilisateur via AmiControl est un avantage concret pour les installateurs qui livrent des systèmes clé en main : le client final dispose d'un outil de contrôle adapté à son usage, sans accès aux réglages techniques. La gestion des droits, les presets exportables et la compatibilité avec les protocoles de contrôle standard (RS232, RS485, UDP) facilitent la maintenance et le déploiement à grande échelle. Energyson accompagne les professionnels dans le dimensionnement et la mise en service de cette matrice.

Comment configurer et piloter la matrice Ami16D Audiophony PA à distance ?

La configuration initiale de l'Ami16D s'effectue depuis le logiciel AmiControl installé sur un poste Windows connecté au même réseau que la matrice. L'installateur accède à l'ensemble des paramètres DSP, au routage des entrées et sorties, à la configuration Dante et à la programmation des GPIO. Une fois la configuration finalisée, le pilotage quotidien peut s'effectuer depuis un smartphone ou une tablette Android ou iOS via l'interface personnalisée créée dans AmiControl. La connexion se fait par le réseau local, ce qui permet un contrôle depuis n'importe quel point de l'installation.

Les protocoles RS232, RS485 et UDP permettent également de piloter la matrice depuis un système de contrôle centralisé (Crestron, Extron, AMX ou tout automate industriel). AmiControl intègre un outil de capture de commandes qui simplifie la programmation de ces protocoles. Les 8 GPIO configurables permettent de déclencher des actions dans la matrice via des contacts secs ou des signaux logiques, par exemple pour basculer une source lors de l'ouverture d'une porte ou activer un preset lors d'un événement. Energyson met à disposition sa documentation technique et son support pour accompagner la mise en réseau et le pilotage à distance de l'Ami16D.

Notre avis d'expert Energyson sur l'Ami16D

L'Ami16D d'Audiophony PA se distingue dans sa gamme par l'intégration native du protocole Dante sur une matrice audio 16×16 à un positionnement tarifaire accessible pour le marché de l'installation. Le double processeur DSP SHARC assure une marge de traitement confortable, y compris lorsque l'on active l'automix, la suppression d'écho et les égaliseurs sur l'ensemble des canaux simultanément. La qualité audio mesurée, avec une distorsion inférieure à 0,003 % et une plage dynamique de 112 dB en sortie, place cette matrice au niveau de produits concurrents comme la BSS BLU-50 tout en offrant une interface de configuration plus accessible pour les installateurs qui ne souhaitent pas recourir à un environnement de programmation complexe.

Le logiciel AmiControl représente un point fort concret pour les intégrateurs qui livrent des installations clé en main. La possibilité de créer une interface utilisateur personnalisée avec gestion des droits permet de répondre aux attentes des clients finaux sans formation lourde. Les 16 presets exportables facilitent les projets multi-sites dans le secteur de la restauration, de l'hôtellerie ou du commerce. Nous recommandons l'Ami16D aux installateurs professionnels qui recherchent une matrice Dante compacte avec traitement DSP intégré, particulièrement pour les projets de sonorisation d'ambiance multi-zones, les salles de conférence et les espaces événementiels de taille moyenne.

"L'Ami16D offre un rapport fonctionnalités/encombrement remarquable pour les installations Dante multi-zones en rack 1U." – Laurent, technicien son installation, Energyson (intégration audio professionnelle)
