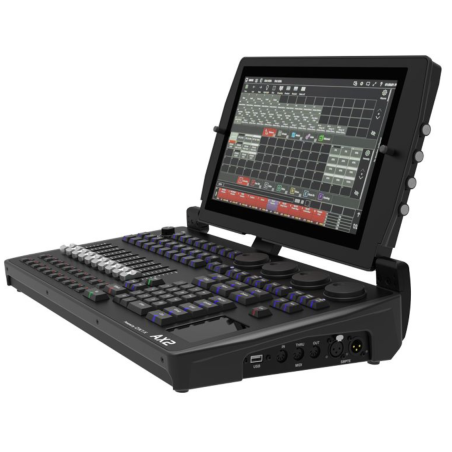

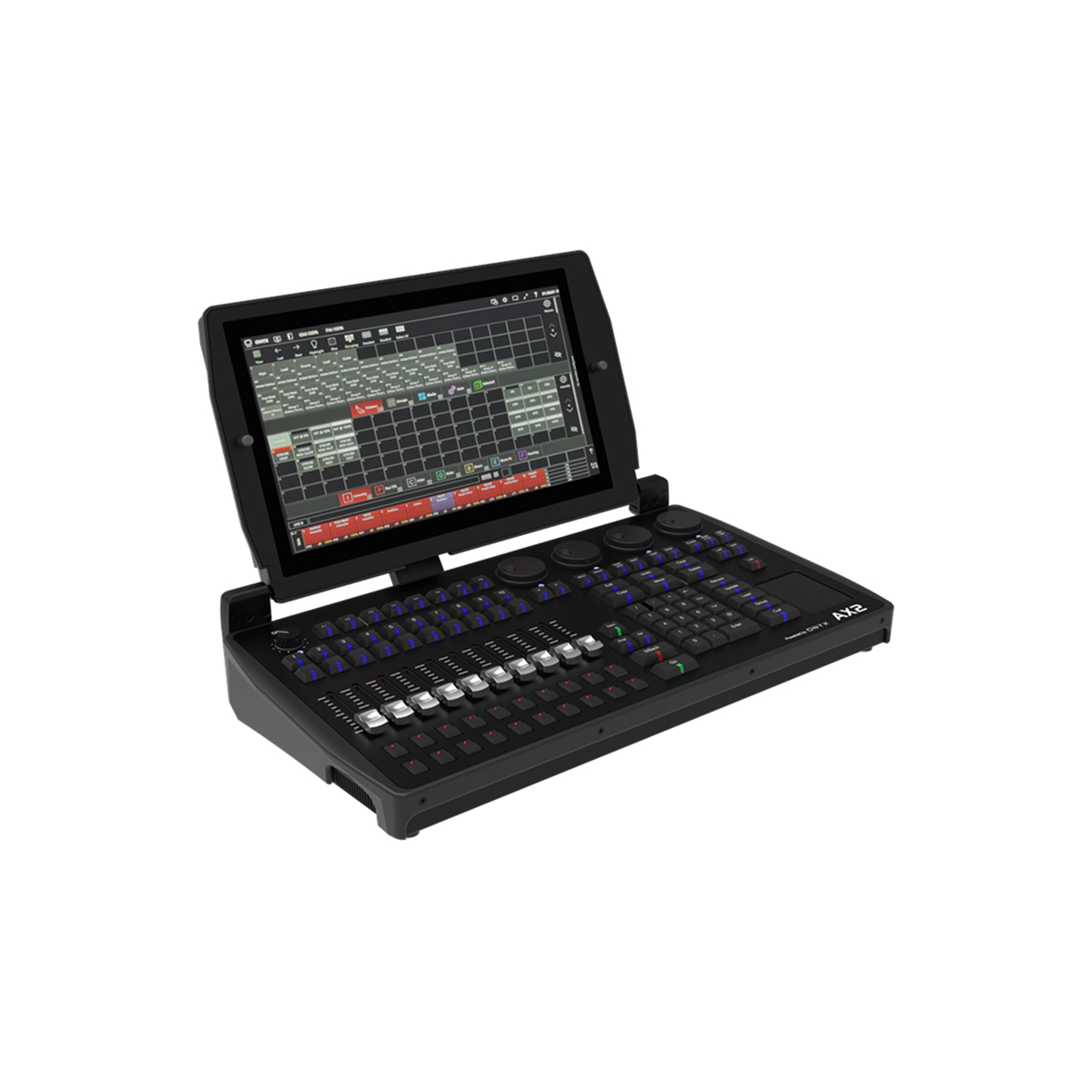

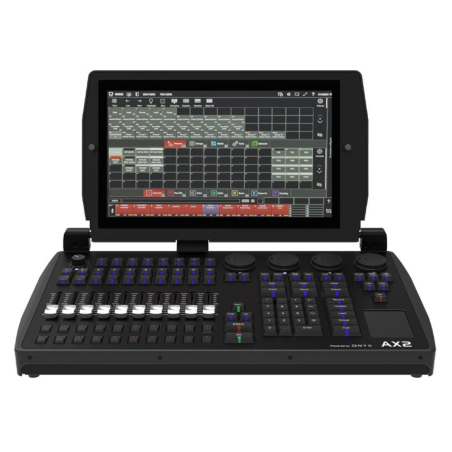

Console d'éclairage ADJ AX2

Caractéristiques ADJ AX2

• Plateforme ONYX d'Obsidian Control Systems pour une programmation lumière complète
• Traitement de 32 univers directement dans la console, sans processeur réseau externe
• Écran tactile multipoint Full HD de 39,6 cm réglable pour une lecture confortable en régie
• Écran tactile RGB auxiliaire de 8,9 cm dédié aux groupes de paramètres, aux effets, au fanning et aux temps globaux
• 10 playbacks équipés chacun de 4 touches à fonction assignable pour un accès direct aux cues
• Section Master Go avec touches Go, Pause, Snap et Release
• 8 encodeurs rotatifs avec fonction push pour le réglage précis des paramètres des projecteurs
• 8 touches multifonctions personnalisables et bouton Playback Select
• Grand master rotatif avec touches Blind, HighLight, Last et Next
• Pavé numérique complet et section de commandes ONYX
• Moteur média DYLOS avec 5 zones de contrôle pixel
• Prise en charge de 2 écrans tactiles externes 4K pour étendre l'espace de travail
• Démarrage rapide et fonctionnement instantané grâce au stockage NVMe
• Refroidissement silencieux par caloducs en cuivre
• Format compact adapté aux régies où l'espace est limité

Informations techniques ADJ AX2

• Écran tactile industriel TFT 16:9 de 39,6 cm, résolution 1920 x 1080 pixels
• Écran tactile RGB interne de 8,9 cm
• 10 faders de restitution de 60 mm avec 4 touches assignables chacun
• 4 encodeurs rotatifs numériques avec fonction push et LED d'état
• 4 encodeurs rotatifs numériques avec fonction push placés sous l'écran
• Carte mère industrielle avec processeur Intel i5 six cœurs
• Mémoire vive de 16 Go DDR4
• Stockage NVMe M.2 de 500 Go
• Processeur graphique intégré
• Système d'exploitation Windows 11 IoT Embedded
• Installation du système par périphérique de stockage USB 3.0
• Compatibilité avec les écrans tactiles USB sous Windows
• 4 univers DMX/RDM en entrée et sortie sur XLR 5 broches à verrouillage
• 2 sorties DisplayPort jusqu'à 4K pour écrans externes
• 2 ports réseau Gigabit pour Art-Net, sACN et ONYX X-Net
• 4 ports USB 3.0 et 1 port USB 2.0
• Sortie audio et entrée micro sur 2 jacks 3,5 mm
• MIDI In, Out et Thru sur DIN 5 broches : MIDI Show Control, notes MIDI, MIDI Timecode
• Timecode SMPTE en entrée et sortie sur XLR 3 broches
• Entrée d'alimentation 12 V continu sur XLR 4 broches
• Connecteur de lampe de pupitre XLR 12 V
• Bloc d'alimentation externe : 100 à 240 V, 50/60 Hz, courant d'entrée maximal 3 A
• Sortie 12 V continu : 11 A, 132 W maximum
• Dimensions : 300 x 540 x 121 mm
• Poids : 9 kg
• Fournis : lampe de pupitre LED RGB 33 cm à connecteur XLR coudé, housse anti-poussière, câble USB, bloc d'alimentation externe 12 V 11 A, câble secteur IEC 3 broches de 1,5 m, clé USB de restauration, manuel d'installation

Les points clés du AX2 ADJ

Console d'éclairage ADJ AX2 : 32 univers DMX traités en interne

La console d'éclairage ADJ AX2 intègre directement le traitement de 32 univers DMX, sans recours à un processeur réseau externe. Cette architecture repose sur une carte mère industrielle équipée d'un processeur Intel i5 six cœurs, de 16 Go de mémoire DDR4 et d'un stockage NVMe M.2 de 500 Go. Pour un éclairagiste, cela signifie que l'ensemble du calcul des cues, des effets et des sorties réseau est assuré par le pupitre lui-même. Le démarrage est rapide, la console est opérationnelle immédiatement et le show peut être lancé sans attendre la synchronisation d'un équipement tiers.

Sur des événements de taille moyenne à importante, la gestion de 32 univers couvre un parc conséquent de lyres, de projecteurs à LED, de barres pixel et de gradateurs. Les 4 univers physiques sont disponibles sur les sorties DMX/RDM à verrouillage, tandis que les univers suivants transitent par les 2 ports Gigabit en Art-Net, sACN ou ONYX X-Net. Cette répartition permet de distribuer le signal vers des nodes réseau placés au plus près des projecteurs, avec un câblage simplifié et une meilleure lisibilité de l'installation sur scène ou en salle.

Le refroidissement passif optimisé par caloducs en cuivre limite le bruit de ventilation, un point apprécié en théâtre, en conférence ou dans les salles où la régie se trouve proche du public. La console fonctionne sous Windows 11 IoT Embedded, un système conçu pour les équipements embarqués, et une clé USB de restauration est fournie pour réinstaller le système si nécessaire. Les conseillers Energyson, spécialisés en contrôle DMX, accompagnent l'intégration de l'AX2 dans les installations existantes et assurent le suivi après-vente du matériel.

Pourquoi la console ADJ AX2 s'appuie-t-elle sur la plateforme ONYX ?

L'ADJ AX2 est la première console de la gamme ADJ issue de la plateforme ONYX d'Obsidian Control Systems. Ce choix donne accès à un environnement de programmation éprouvé, avec une logique de commandes complète, un pavé numérique dédié et une organisation des playbacks pensée pour le direct. Les utilisateurs déjà familiers du logiciel ONYX retrouvent leurs habitudes, ce qui réduit le temps d'adaptation et facilite le travail en équipe entre plusieurs pupitreurs sur une même tournée ou un même festival.

La plateforme ONYX intègre le moteur média DYLOS, qui gère 5 zones de contrôle pixel. Cette fonction permet de diffuser des contenus graphiques et des effets sur des matrices LED, des barres pixel ou des projecteurs multisources, sans serveur média séparé. Pour un concert, une soirée en club ou une scénographie d'événement d'entreprise, le pupitreur dispose ainsi d'un outil unique pour piloter les asservis, la lumière traditionnelle et les effets pixel, avec un gain de temps notable lors de la préparation comme pendant l'exploitation.

Le protocole ONYX X-Net, disponible sur les ports Gigabit, complète l'écosystème en reliant la console à d'autres équipements compatibles de la même plateforme. Cette cohérence logicielle et matérielle facilite l'évolution d'une installation dans le temps, tout en conservant les fichiers de show et les méthodes de travail. Energyson recommande cette solution aux structures qui recherchent une console pérenne, reposant sur un logiciel reconnu dans le monde de l'éclairage scénique et sur un fabricant présent depuis longtemps dans le secteur.

Comment la surface de contrôle de l'ADJ AX2 accélère-t-elle la programmation ?

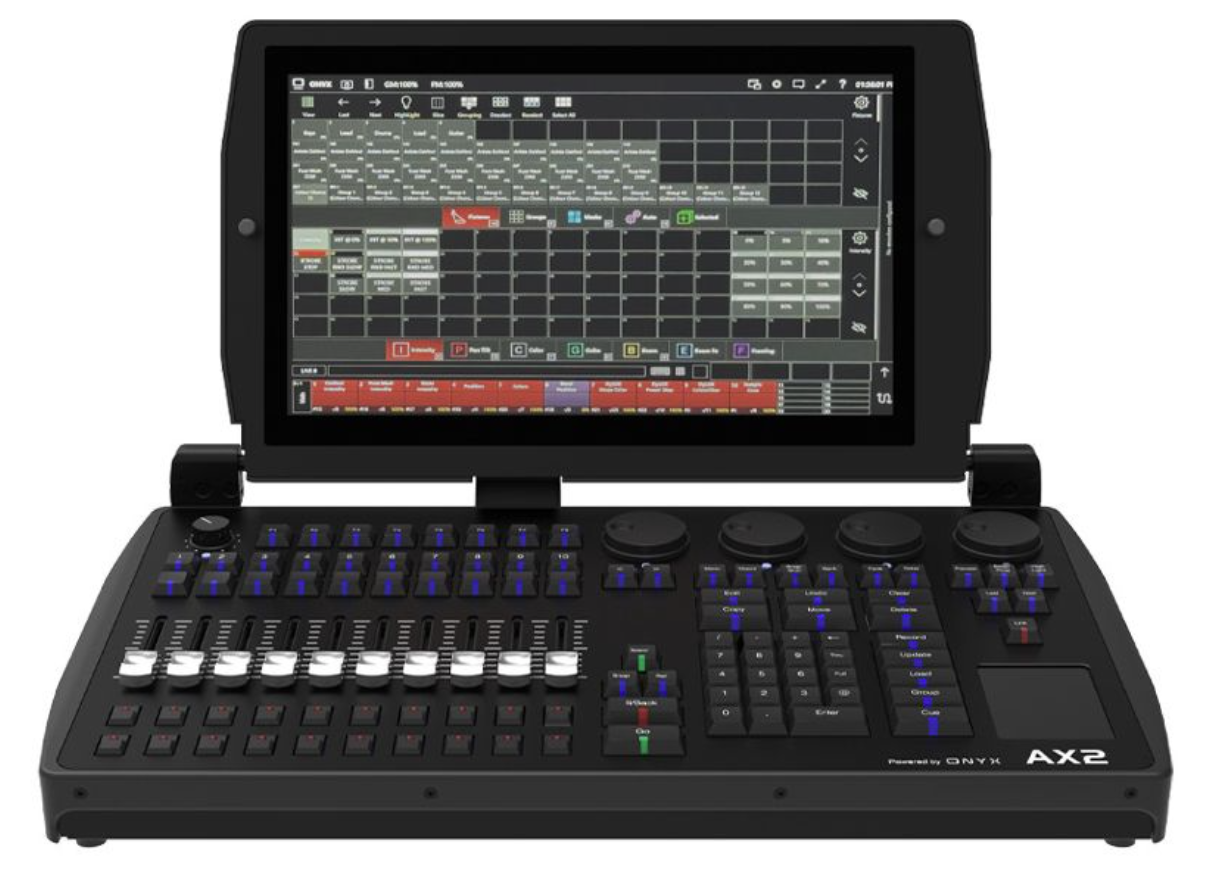

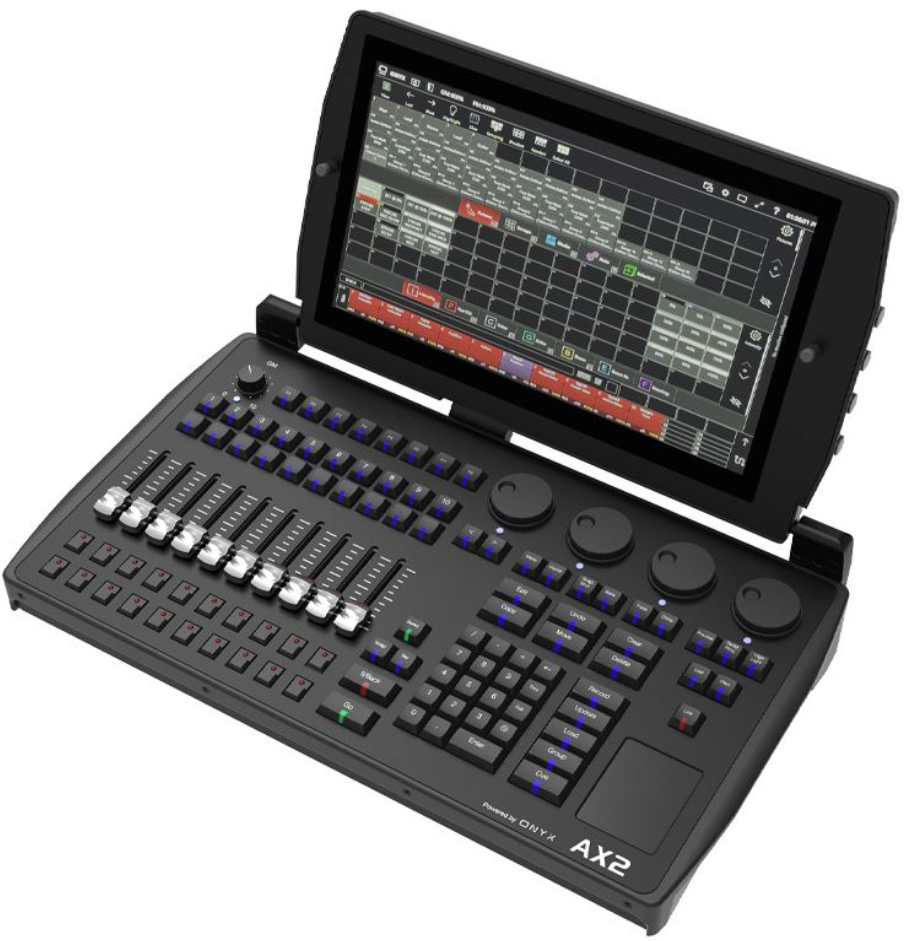

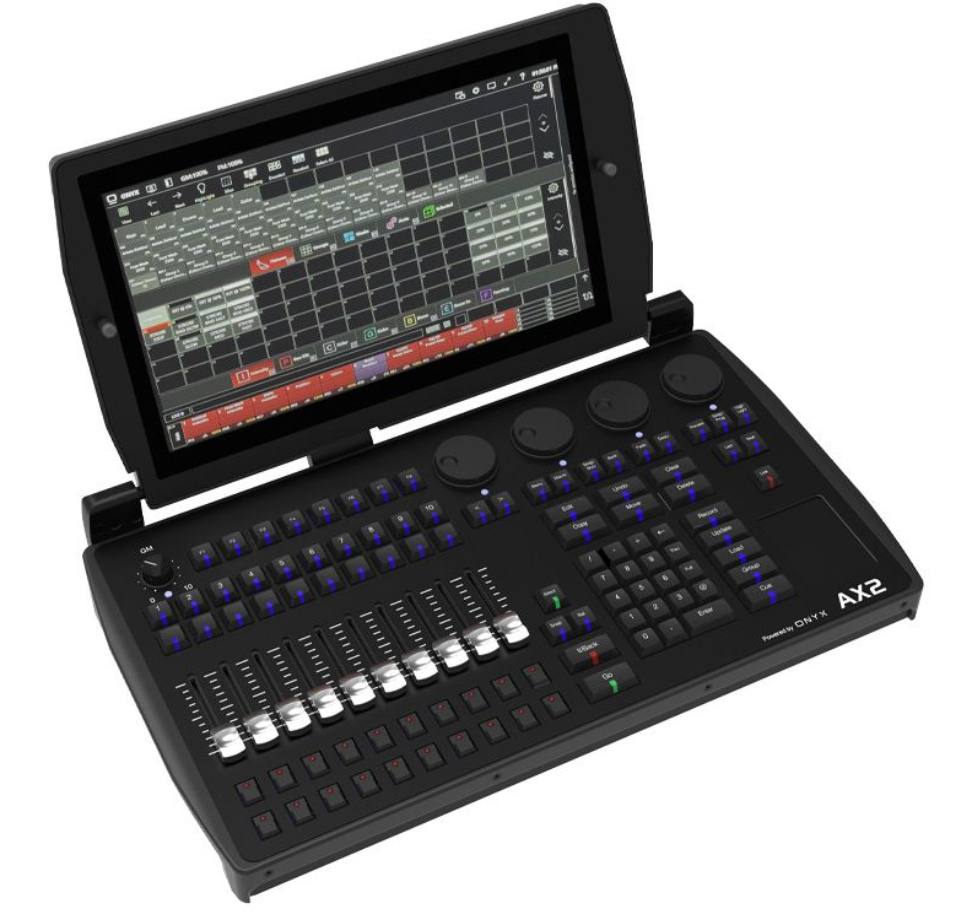

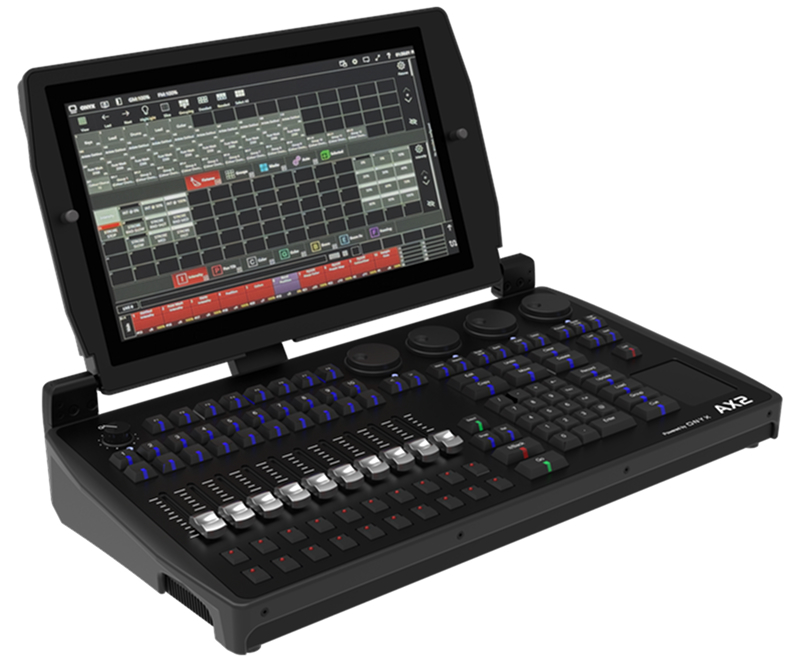

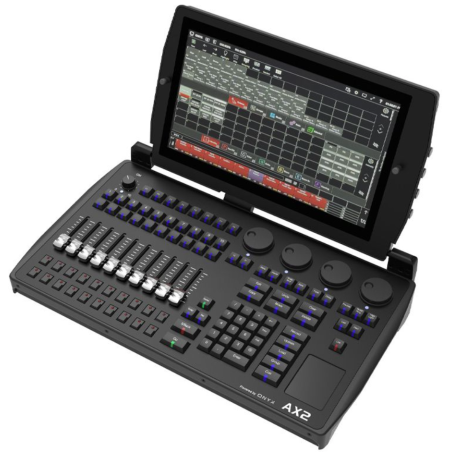

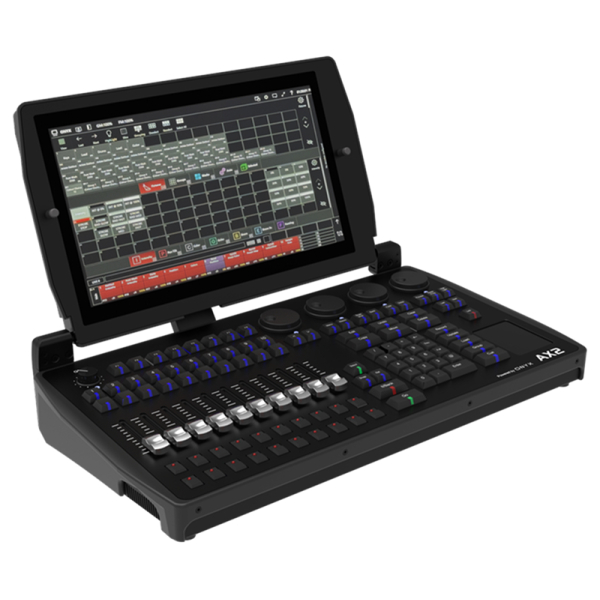

La surface de contrôle de l'ADJ AX2 réunit dans un format de 540 x 300 mm l'essentiel des commandes nécessaires à la programmation et à la restitution. L'écran tactile multipoint Full HD de 39,6 cm est réglable en inclinaison, ce qui assure une bonne lisibilité quelle que soit la position de l'opérateur. Il est accompagné de 4 encodeurs rotatifs placés sous l'écran et de 4 encodeurs avec LED d'état dédiés aux paramètres des projecteurs, pour ajuster rapidement pan, tilt, couleur, gobo ou zoom.

Un second écran tactile RGB de 8,9 cm donne un accès direct aux groupes de paramètres, aux paramètres d'effets, au fanning et aux temps globaux. Cette assistance visuelle évite de naviguer dans plusieurs fenêtres sur l'écran principal et accélère les modifications en cours de répétition. Les 10 faders de 60 mm disposent chacun de 4 touches assignables, complétés par 8 touches multifonctions personnalisables, un bouton Playback Select et une section Master Go avec Go, Pause, Snap et Release pour conduire le show en toute précision.

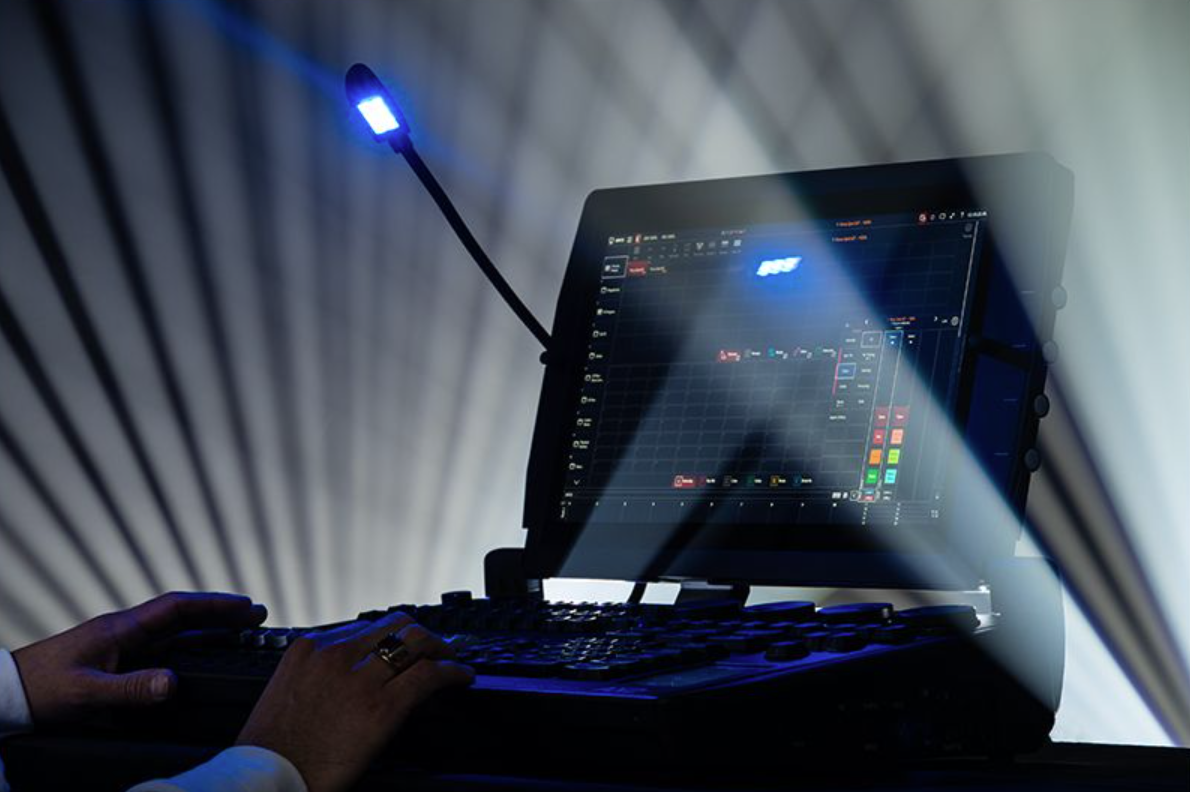

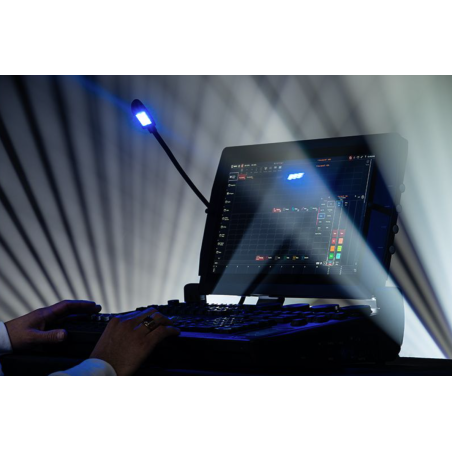

Le grand master rotatif et les touches Blind, HighLight, Last et Next sécurisent l'exploitation en direct, en permettant de préparer une cue sans l'envoyer sur scène ou de repérer rapidement un projecteur. Le pavé numérique complet et la section de commandes ONYX autorisent une programmation rapide en ligne de commande. La lampe de pupitre LED RGB fournie éclaire la surface en régie sombre, et la housse anti-poussière protège la console entre deux dates, deux éléments utiles relevés par les techniciens Energyson en exploitation régulière.

Connectivité DMX, réseau, MIDI et timecode de la console ADJ AX2

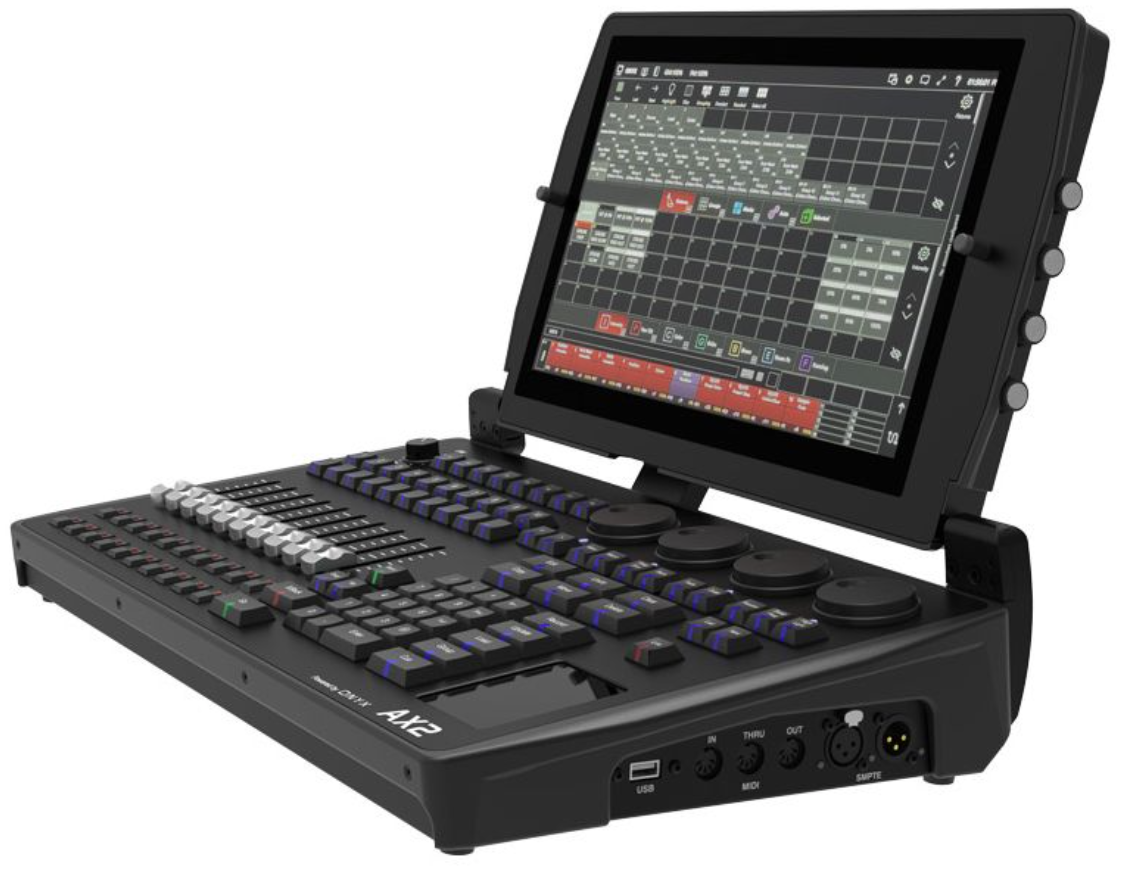

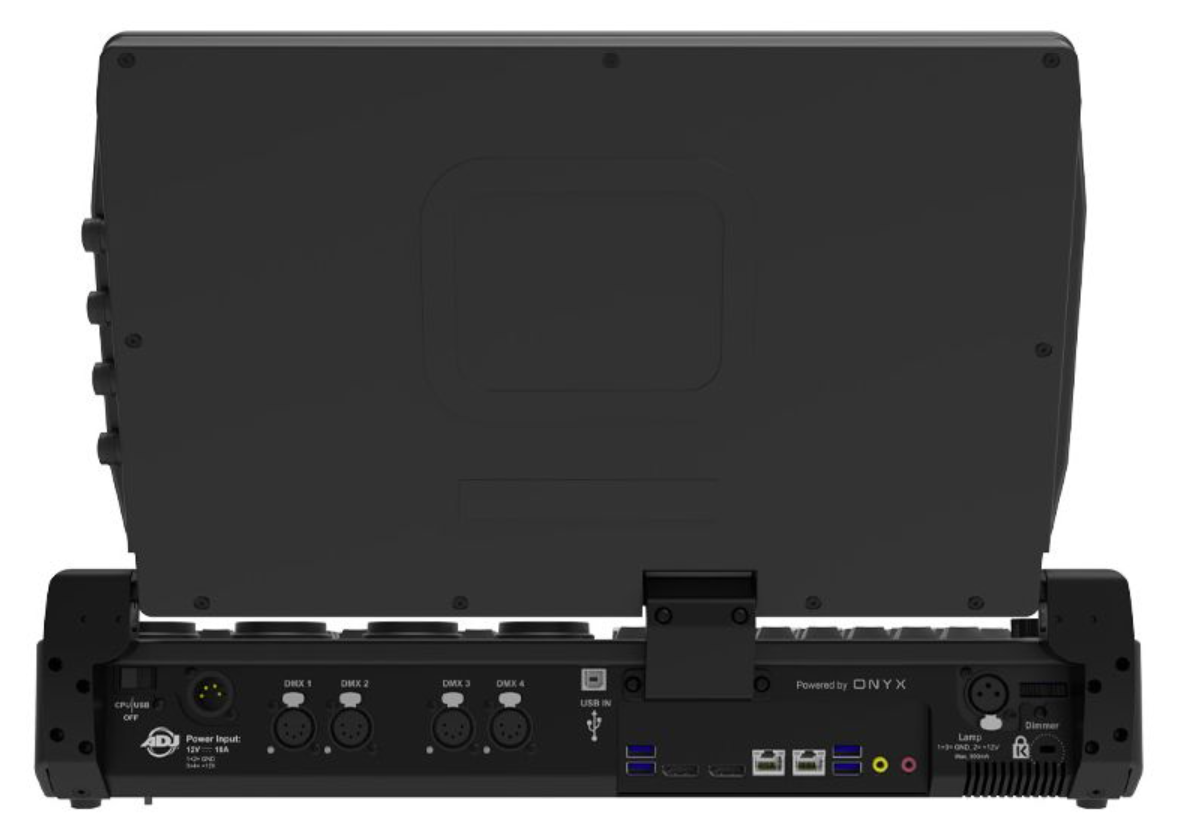

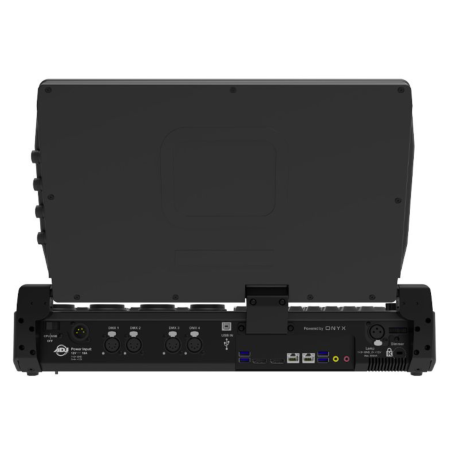

La connectique de la console ADJ AX2 répond aux besoins des régies modernes. Les 4 univers DMX/RDM en entrée et sortie utilisent des XLR 5 broches à verrouillage, garantissant une liaison fiable avec les projecteurs et la possibilité d'interroger les appareils compatibles RDM. Les 2 ports réseau Gigabit transportent jusqu'à 32 univers en Art-Net, sACN ou ONYX X-Net, ce qui permet de s'intégrer à une infrastructure réseau lumière existante avec des nodes et des switchs adaptés.

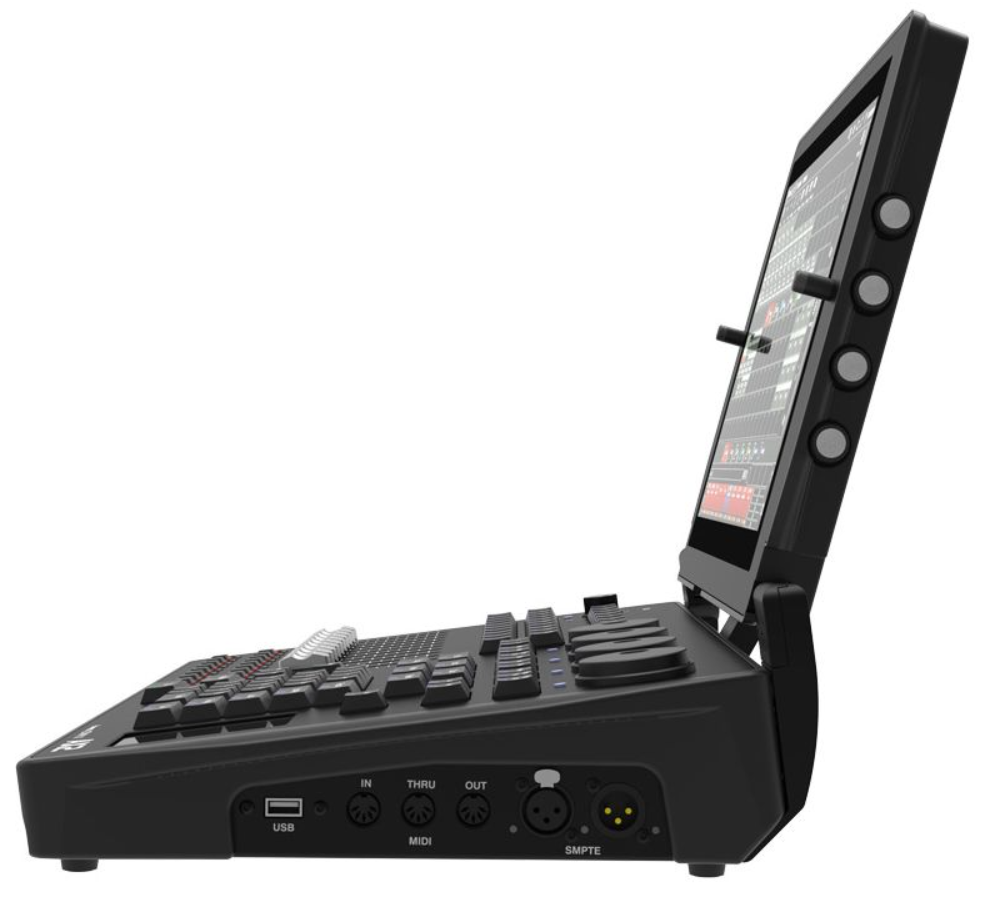

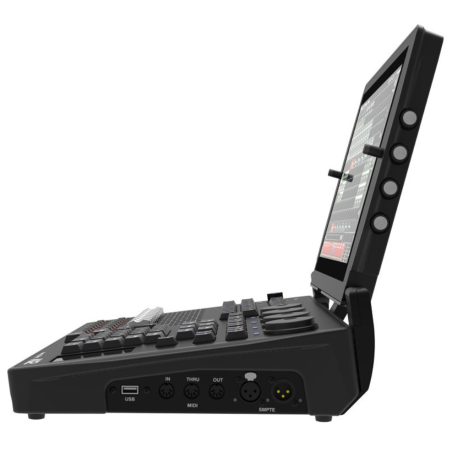

Pour la synchronisation, l'AX2 propose une entrée et une sortie timecode SMPTE sur XLR 3 broches, ainsi qu'un MIDI In, Out et Thru sur DIN 5 broches compatible MIDI Show Control, notes MIDI et MIDI Timecode. Ces liaisons permettent de caler un show lumière sur une piste audio, une vidéo ou une console son, une approche très utilisée en concert, en comédie musicale et en spectacle scénarisé. Une sortie audio et une entrée micro sur jacks 3,5 mm complètent l'ensemble.

Côté périphériques, 4 ports USB 3.0 et 1 port USB 2.0 accueillent clés de sauvegarde, claviers ou écrans tactiles USB compatibles Windows, et 2 sorties DisplayPort pilotent 2 écrans tactiles externes jusqu'à 4K. L'alimentation se fait par un bloc externe fourni, accepteur de 100 à 240 V en 50/60 Hz, qui délivre 12 V continu sous 11 A, soit 132 W maximum, via un connecteur XLR 4 broches. Les équipes Energyson conseillent sur le choix des nodes, câbles DMX et écrans associés pour une installation cohérente.

Notre avis d’expert Energyson sur AX2

En régie, l'ADJ AX2 se distingue par la cohérence de sa surface de contrôle et par sa capacité à traiter 32 univers sans boîtier supplémentaire. L'écran Full HD réglable reste lisible en plein jour comme en salle sombre, et le petit écran RGB auxiliaire évite beaucoup d'allers-retours entre fenêtres pendant la programmation des effets. Le refroidissement par caloducs rend la console discrète, ce qui compte en théâtre. Les 9 kg et le format compact permettent de la transporter facilement entre plusieurs lieux, avec sa housse et sa lampe de pupitre fournies.

Face à d'autres consoles compactes du même segment, qui imposent souvent un processeur réseau externe pour dépasser quelques univers, l'AX2 simplifie nettement l'architecture du système. Elle ne remplace pas une console grand format à faders multiples pour des opérateurs qui jouent beaucoup de restitutions simultanées, mais ses 10 playbacks et les 2 écrans externes 4K compensent largement en exploitation courante. Nous la recommandons aux pupitreurs et techniciens lumière qui travaillent en tournée, en salle de spectacle ou en prestation événementielle, ainsi qu'aux utilisateurs ONYX souhaitant un pupitre autonome.

"L'AX2 traite ses 32 univers sans boîtier externe, ce qui allège le câblage ; je conseille de préparer le patch Art-Net avant d'arriver sur site." – Julien, technicien éclairage, Energyson (consoles et contrôle DMX)
