Showtec
Booster 2048 (3P)

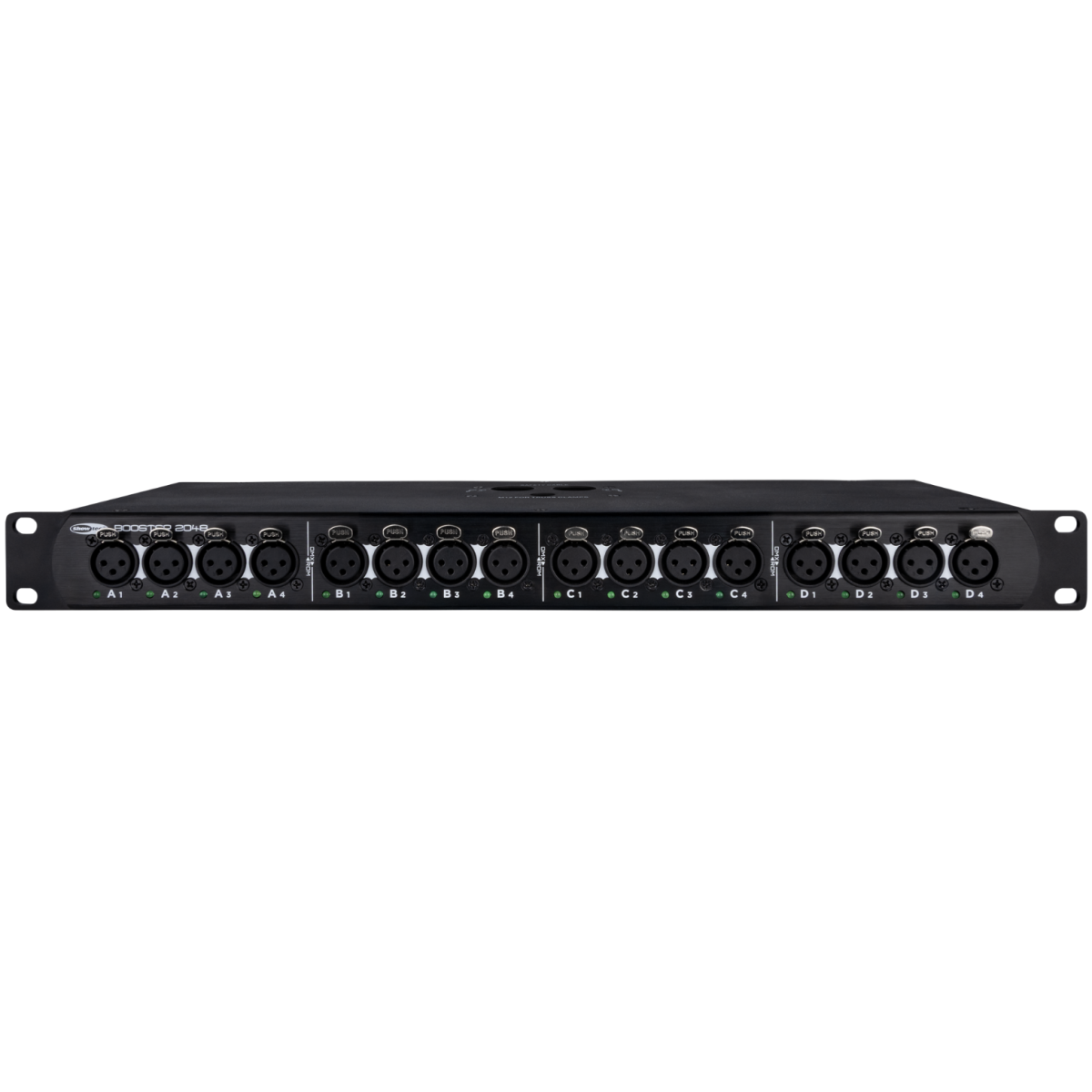

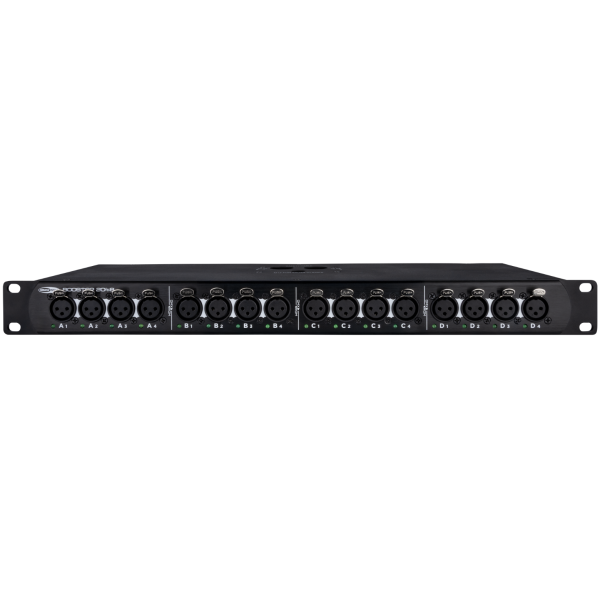

Répartiteur/booster DMX Showtec Booster 2048

Caractéristiques Showtec Booster 2048

• Distribution de quatre univers DMX depuis quatre entrées indépendantes vers seize sorties.
• Quatre sorties sont associées à chaque entrée DMX pour organiser plusieurs lignes de projecteurs.
• Isolation optique des entrées et sorties pour limiter les interférences entre les différents signaux.
• Isolation conçue pour éliminer les boucles de masse au sein de l’installation DMX.
• Commutateur de filtre RDM permettant de transmettre ou de bloquer les données RDM selon le besoin.
• Terminaison DMX intégrée pour interrompre correctement le signal en fin de ligne.
• Format compact adapté à l’intégration dans des racks de nœuds et aux coulisses disposant de peu d’espace.
• Deux Booster 2048 peuvent être utilisés afin de gérer et booster huit univers DMX.

Informations techniques Showtec Booster 2048

• Le Showtec Booster 2048 prend en charge quatre univers et jusqu’à 2 048 canaux DMX, soit 4 × 512 canaux.

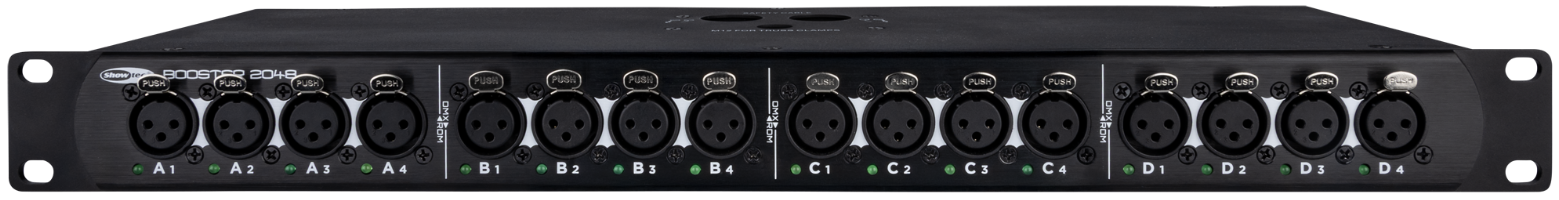

• Il dispose de quatre entrées DMX et de seize sorties DMX, avec quatre sorties reliées à chaque entrée.
• Les entrées et les sorties bénéficient d’une isolation optique.
• Les modes de contrôle pris en charge sont DMX et RDM.

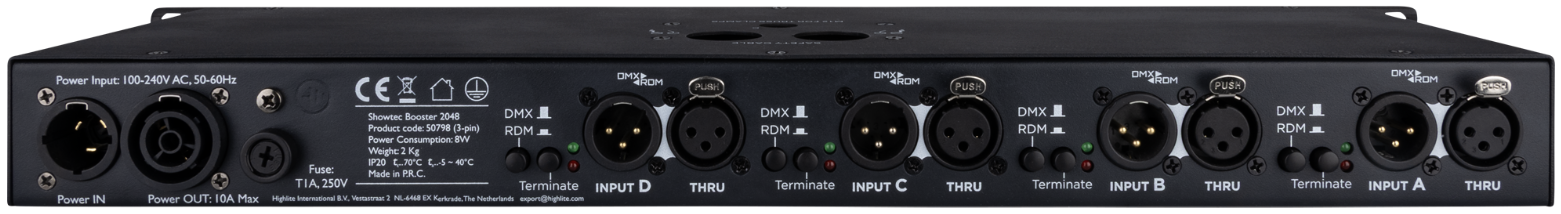

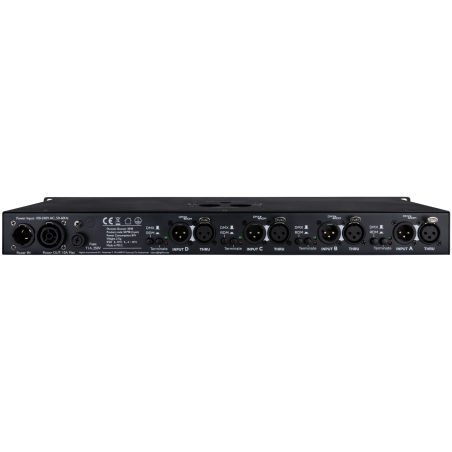

• Les connexions DMX utilisent des connecteurs XLR 3 broches.
• Le connecteur d’alimentation d’entrée est de type powerCON TRUE1.
• L’alimentation secteur acceptée est de 100 à 240 V AC sous 50/60 Hz.
• La consommation électrique annoncée est de 5 W.
• Les dimensions sont de 483 × 137 × 44 mm.
• Le poids est de 2 kg.
• Le coffrage est réalisé en aluminium et en métal, avec une finition noire.
• L’indice de protection est IP20, pour une utilisation en intérieur uniquement.
• La température ambiante maximale indiquée est de 55 °C.
• La température minimale de fonctionnement indiquée est de -10 °C.

Les points clés du Booster 2048 Showtec

Comment le répartiteur DMX Showtec Booster 2048 distribue-t-il quatre univers ?

Le Showtec Booster 2048 organise la distribution DMX autour de quatre entrées distinctes, chacune étant associée à quatre sorties. Cette architecture fournit donc seize sorties et permet de traiter simultanément quatre univers DMX de 512 canaux, soit une capacité totale de 2 048 canaux. Dans une installation d’éclairage comprenant de nombreux projecteurs ou plusieurs zones de contrôle, cette organisation permet de répartir les lignes sans regrouper tous les équipements sur un seul univers. Le répartiteur/booster DMX conserve ainsi une structure claire entre console, réseau de distribution et appareils d’éclairage, tout en utilisant les connecteurs XLR 3 broches indiqués par Showtec.

Cette configuration répond particulièrement aux installations dans lesquelles plusieurs ensembles de projecteurs doivent recevoir des univers distincts. Chaque entrée peut alimenter quatre branches DMX, ce qui facilite la répartition physique des lignes vers différentes zones d’une scène, d’une installation ou de coulisses techniques. L’appareil ne crée pas de canaux supplémentaires au sein d’un univers : sa capacité annoncée correspond bien à quatre univers de 512 canaux. Son rôle consiste à distribuer et booster ces signaux vers plusieurs sorties. Les données fournies indiquent également une compatibilité avec le contrôle RDM, utile lorsque ce protocole est exploité par les équipements raccordés.

L’évolutivité documentée repose aussi sur l’utilisation de deux appareils. Showtec indique que deux Booster 2048 permettent de gérer et booster huit univers, ce qui offre une méthode simple pour augmenter le nombre de lignes distribuées dans un rack. Cette possibilité reste directement liée au nombre d’entrées et de sorties disponibles sur chaque unité. Pour une installation professionnelle, le dimensionnement doit donc tenir compte du nombre d’univers nécessaires, du câblage XLR 3 broches et de l’organisation des appareils. Les valeurs de quatre entrées, seize sorties et 2 048 canaux constituent les données vérifiables sur lesquelles établir cette configuration.

Isolation optique et organisation des signaux avec le Showtec Booster 2048

Les quatre entrées et les seize sorties du Showtec Booster 2048 sont isolées optiquement. Cette conception vise à éviter les interférences entre les différents signaux et à éliminer les boucles de masse, deux points directement liés à la stabilité d’une distribution DMX comportant plusieurs branches. Lorsqu’un ensemble d’éclairage est réparti entre plusieurs lignes, l’isolation empêche qu’une liaison électrique directe entre certaines sections ne propage les perturbations d’une branche vers une autre. Pour l’utilisateur, cette architecture facilite donc la séparation des circuits DMX sans modifier la logique des quatre univers disponibles sur le répartiteur.

L’intérêt de cette isolation devient concret dans les racks de distribution et les installations comprenant plusieurs groupes de projecteurs. Chaque entrée alimente quatre sorties isolées, ce qui permet d’organiser les départs en fonction de la disposition physique des équipements. Showtec présente précisément le Booster 2048 comme une solution compacte destinée notamment aux racks de nœuds installés dans des espaces de coulisses réduits. Ses dimensions de 483 mm de longueur, 137 mm de largeur et 44 mm de hauteur permettent de connaître précisément l’encombrement avant intégration. Le poids de 2 kg doit également être pris en compte dans la préparation du rack.

La qualité de la distribution repose ici sur des fonctions clairement documentées plutôt que sur une promesse générale de performance : isolation optique des entrées et sorties, gestion indépendante de quatre univers, terminaison DMX et filtrage RDM. Le coffrage est indiqué en aluminium et métal, avec une finition noire. L’indice de protection IP20 limite cependant l’utilisation à un environnement intérieur. Pour une intégration suivie par Energyson, ces caractéristiques factuelles permettent de vérifier la cohérence du Booster 2048 avec le câblage, le nombre d’univers, l’espace disponible et les conditions d’exploitation prévues, sans supposer de certification ou de garantie non communiquée.

Pourquoi utiliser le filtre RDM et la terminaison DMX du Showtec Booster 2048 ?

Le Showtec Booster 2048 intègre un commutateur de filtre RDM destiné à contrôler la circulation des données RDM dans l’installation. L’utilisateur peut choisir de transmettre ces données ou de les bloquer, en fonction du fonctionnement recherché et des appareils raccordés. Le RDM complète une liaison DMX en permettant des échanges de données compatibles avec ce protocole, mais toutes les configurations ne nécessitent pas forcément son passage sur chaque branche. Le filtre intégré apporte donc un contrôle direct sur le flux RDM au niveau du répartiteur, sans remettre en cause la distribution des quatre univers DMX et des 2 048 canaux disponibles.

La terminaison DMX intégrée répond à un autre besoin : assurer une interruption correcte du signal lorsque le Booster 2048 est placé à l’extrémité d’une ligne DMX. Cette fonction fait partie de la gestion physique de la liaison et complète le rôle du répartiteur. Elle doit être utilisée en tenant compte de la topologie réelle de l’installation, puisque sa pertinence dépend de la position de l’appareil sur la ligne. Associée aux sorties isolées optiquement, elle fournit plusieurs moyens de maîtriser le cheminement du signal dans des installations où les univers sont distribués vers différents groupes de projecteurs ou différentes zones techniques.

Ces deux fonctions répondent donc à des problématiques distinctes : le filtre agit sur la transmission des données RDM, tandis que la terminaison concerne la fin de la liaison DMX. Cette distinction permet d’exploiter le Booster 2048 sans confondre les deux réglages. Les informations fournies confirment les modes de contrôle DMX et RDM ainsi que la présence des deux fonctions. Pour une validation technique Energyson, il reste pertinent de vérifier la topologie de câblage, la compatibilité RDM des appareils connectés et la position du répartiteur. Aucune autre norme de communication ni durée de garantie spécifique n’étant fournie, elles ne doivent pas être déduites.

Installation, alimentation et conditions d’utilisation du répartiteur Showtec Booster 2048

Le Showtec Booster 2048 mesure 483 × 137 × 44 mm pour un poids annoncé de 2 kg. Showtec le décrit comme un modèle compact adapté à la réalisation de racks de nœuds dans des espaces de coulisses réduits. Avant installation, ces dimensions permettent de vérifier l’espace disponible et l’organisation des autres équipements présents dans le rack. La connectique DMX est réalisée en XLR 3 broches, avec quatre entrées et seize sorties, tandis que l’alimentation utilise un connecteur powerCON TRUE1. Cette disposition doit être prise en compte lors de la préparation du câblage afin de conserver des accès adaptés aux connexions et aux commandes.

L’alimentation accepte une tension comprise entre 100 et 240 V AC à une fréquence de 50/60 Hz. La consommation indiquée est de 5 W. Ces valeurs permettent d’intégrer le Booster 2048 au bilan électrique du rack sans extrapoler au-delà des données du fabricant. Pour la partie signal, l’appareil prend en charge DMX et RDM, avec une capacité totale de quatre univers et 2 048 canaux. Deux unités peuvent être employées pour organiser huit univers, ce qui donne une possibilité d’extension lorsque la configuration d’éclairage devient plus importante tout en conservant la même logique de quatre entrées et seize sorties par appareil.

L’indice de protection IP20 impose une utilisation en intérieur uniquement. La plage de température documentée s’étend d’une température minimale de fonctionnement de -10 °C jusqu’à une température ambiante maximale de 55 °C. Le respect de ces limites fait partie des paramètres essentiels lors du choix de l’emplacement. Le coffrage associe aluminium et métal et la finition est noire. Pour une installation professionnelle, Energyson peut s’appuyer sur ces valeurs documentées pour contrôler l’adéquation entre appareil, rack, alimentation, câblage et environnement. Les informations communiquées ne précisent cependant aucune classe de protection supplémentaire, certification particulière ou durée de garantie spécifique.

Notre avis d’expert Energyson sur Booster 2048

Dans une configuration DMX comportant plusieurs univers, les éléments les plus significatifs du Booster 2048 sont sa structure quatre entrées vers seize sorties, son isolation optique et la possibilité de filtrer les données RDM. La terminaison DMX intégrée complète utilement cette architecture lorsqu’une unité se trouve en fin de ligne. Son format de 483 × 137 × 44 mm et son poids de 2 kg facilitent aussi la préparation d’un rack compact. La connectique XLR 3 broches doit cependant correspondre au câblage déjà utilisé dans l’installation, et l’indice IP20 limite clairement l’appareil aux environnements intérieurs.

Aucun modèle concurrent ni aucune fiche technique concurrente n’ayant été fournis, une comparaison directe entre références ne serait pas suffisamment étayée. En revanche, face à un répartiteur limité à un seul univers, le Booster 2048 se distingue factuellement par quatre univers, 2 048 canaux et seize sorties. Son intérêt concerne donc principalement les techniciens lumière, intégrateurs ou utilisateurs gérant plusieurs lignes DMX et recherchant une distribution centralisée en rack. Pour une petite installation n’utilisant qu’un univers, une partie de cette capacité peut rester inutilisée. Pour une configuration multi-univers en intérieur, ses fonctions correspondent directement aux besoins décrits.

"Les quatre univers, l’isolation optique et le filtre RDM permettent d’organiser clairement plusieurs lignes DMX, à condition de respecter la connectique et l’usage intérieur." – Équipe technique Energyson (distribution DMX)

FAQ sur le répartiteur/booster DMX Showtec Booster 2048
