Showtec
Booster 2048 (5P)

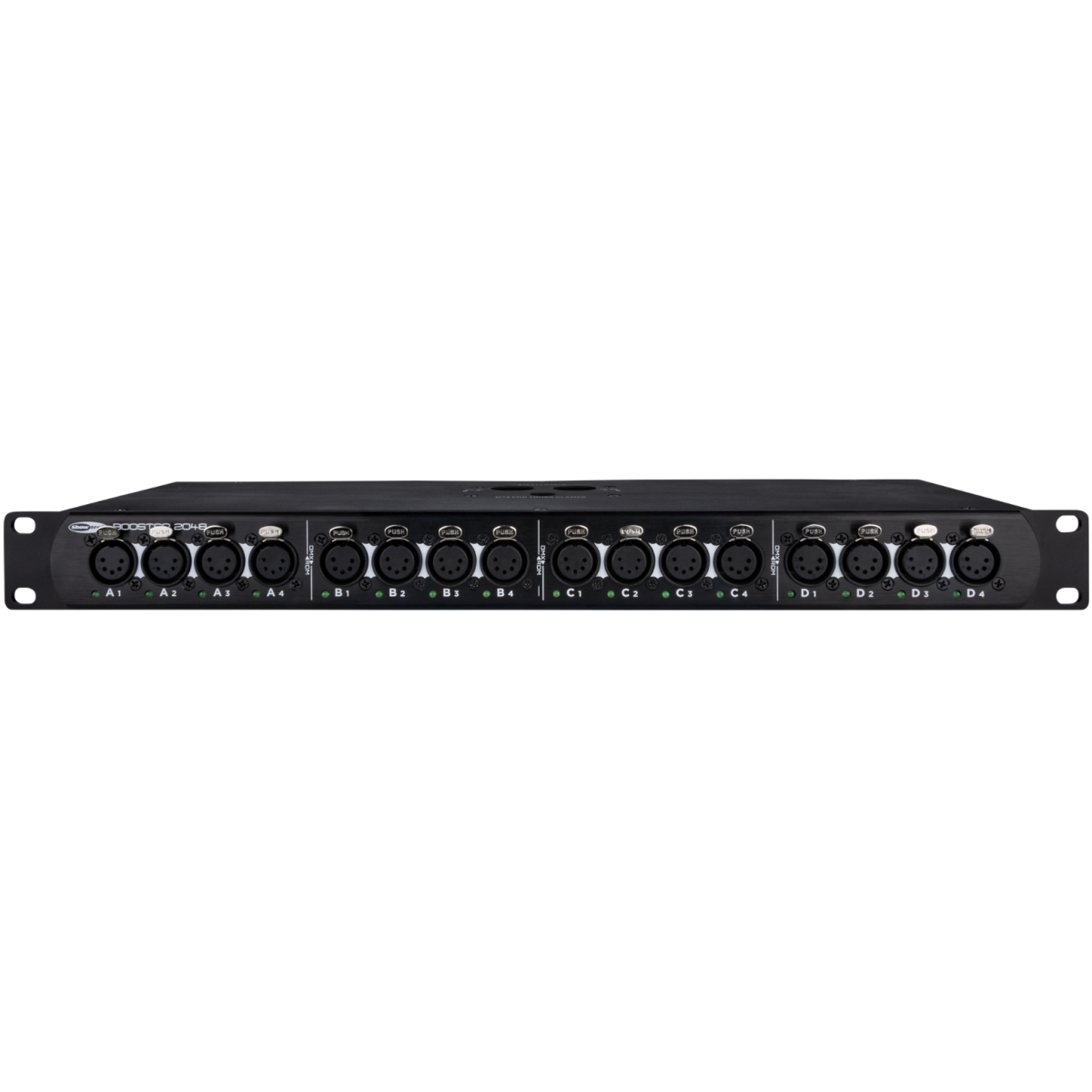

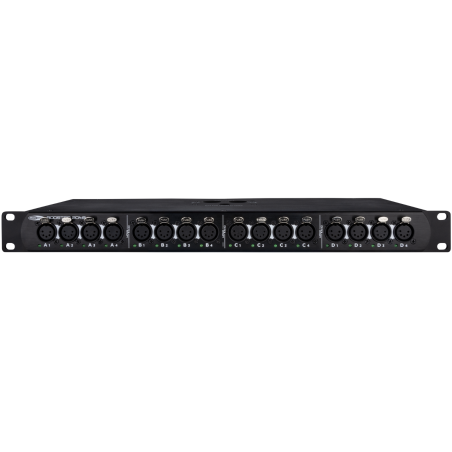

Répartiteur/booster DMX Showtec Booster 2048

Caractéristiques Showtec Booster 2048

• Répartition de quatre univers DMX indépendants à partir de quatre entrées dédiées.

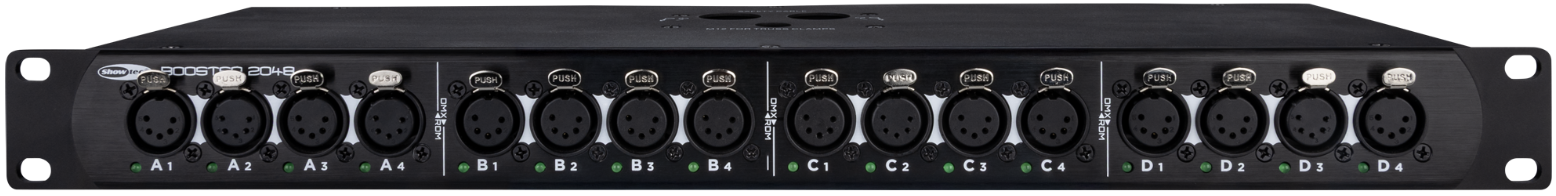

• Quatre sorties isolées optiquement sont disponibles pour chacune des quatre entrées DMX.
• L’isolation optique limite les interférences entre les signaux et contribue à éliminer les boucles de masse.
• Le commutateur de filtre RDM permet de choisir entre transmission et blocage des données RDM.
• La terminaison DMX intégrée permet une interruption correcte du signal en extrémité de ligne.
• Le format de 44 mm de hauteur facilite l’intégration dans des racks de nœuds compacts.
• Deux appareils peuvent être associés afin de gérer et booster huit univers DMX.
• Les connecteurs XLR 5 broches correspondent à la connectique DMX indiquée pour l’appareil.

Informations techniques Showtec Booster 2048

• Quatre entrées DMX et seize sorties DMX.
• Capacité totale de 2 048 canaux DMX, soit quatre univers de 512 canaux.
• Contrôle compatible avec les modes DMX et RDM.

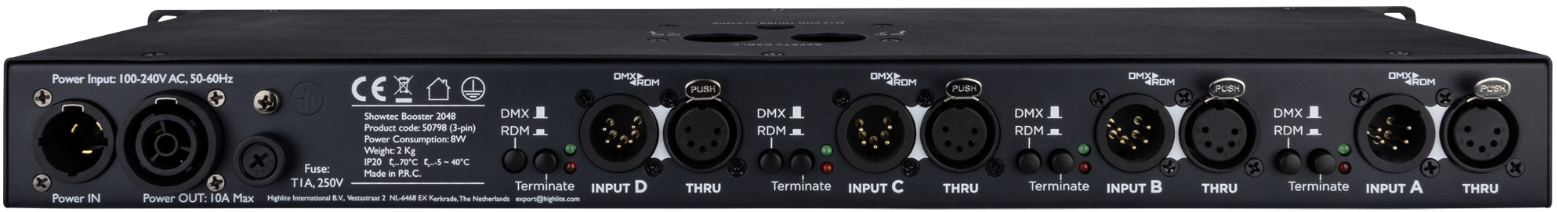

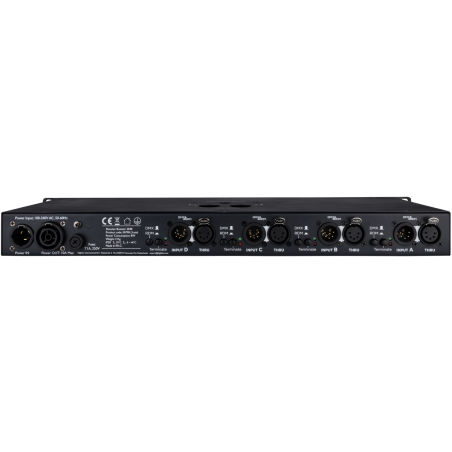

• Connecteurs DMX d’entrée et de sortie au format XLR 5 broches.
• Alimentation secteur de 100 à 240 V CA, 50/60 Hz.
• Consommation électrique de 5 W.
• Connecteur d’alimentation d’entrée powerCON TRUE1.
• Dimensions de 483 × 137 × 44 mm.
• Poids de 2 kg.
• Indice de protection IP20 pour une utilisation en intérieur uniquement.
• Coffrage en aluminium et métal, finition noire.
• Plage de fonctionnement indiquée de -10 °C à 55 °C.

Les points clés du Booster 2048 Showtec

Distribution DMX et isolation optique du répartiteur Showtec Booster 2048

Le Showtec Booster 2048 répartit quatre univers DMX grâce à quatre entrées indépendantes, chacune étant reliée à quatre sorties. Cette architecture fournit ainsi seize sorties et permet de distribuer jusqu’à 2 048 canaux, soit quatre groupes de 512 canaux. Cette organisation répond aux configurations d’éclairage nécessitant plusieurs lignes distinctes pour des projecteurs ou équipements répartis dans différents univers. Elle évite de concentrer l’ensemble du réseau sur une seule sortie et facilite l’organisation physique des lignes DMX. Les caractéristiques communiquées indiquent clairement le nombre d’entrées, de sorties et de canaux disponibles, ce qui permet de dimensionner l’installation avant intégration.

Toutes les entrées et sorties du Booster 2048 sont isolées optiquement. Cette isolation est destinée à éviter les interférences entre signaux et à éliminer les boucles de masse susceptibles d’affecter une installation DMX. Dans un réseau comprenant plusieurs équipements d’éclairage, cette séparation constitue une fonction technique directement liée à la stabilité de la distribution du signal. Chaque entrée restant associée à quatre sorties isolées, la distribution conserve une architecture claire par univers. Pour un technicien lumière ou un installateur, cette conception facilite également le repérage des lignes et la séparation des différentes branches DMX lors de l’exploitation ou de la maintenance.

Le fonctionnement DMX est complété par la prise en charge du RDM, protocole prévu dans les modes de contrôle indiqués par Showtec. Le Booster 2048 peut donc être intégré dans une installation utilisant des données DMX et RDM, avec la possibilité de contrôler le passage des données RDM grâce à son filtre commutable. Les éléments de fiabilité vérifiables dans les informations fournies reposent notamment sur l’isolation optique, la terminaison DMX intégrée et le coffrage en aluminium et métal. Aucune durée de garantie ni norme supplémentaire n’étant indiquée dans les données transmises, l’évaluation Energyson reste ici fondée sur ces caractéristiques techniques documentées.

Intégration en rack et connectique du répartiteur DMX Showtec Booster 2048

Le Showtec Booster 2048 mesure 483 mm de longueur, 137 mm de largeur et 44 mm de hauteur pour un poids de 2 kg. Ces dimensions correspondent à la conception compacte décrite par le fabricant et visent notamment les racks de nœuds utilisés dans des environnements de coulisses où l’espace disponible peut être limité. La hauteur de 44 mm contribue à limiter l’encombrement vertical tout en regroupant quatre entrées et seize sorties DMX. Cette architecture permet de centraliser plusieurs lignes dans un seul appareil plutôt que de multiplier les répartiteurs indépendants pour chaque univers.

La connectique DMX utilise des prises XLR 5 broches pour les entrées et les sorties. L’alimentation secteur est assurée par un connecteur powerCON TRUE1 et accepte une tension comprise entre 100 et 240 V CA à 50/60 Hz. La consommation annoncée est de 5 W. Ces données permettent de vérifier en amont la compatibilité physique de la connectique et les besoins électriques du rack. Le coffrage en aluminium et métal, de couleur noire, complète cette conception destinée à l’intégration technique. L’indice IP20 limite cependant l’utilisation aux environnements intérieurs conformément aux informations fournies.

La température minimale de fonctionnement indiquée est de -10 °C et la température ambiante maximale est de 55 °C. Ces limites doivent être respectées lors du positionnement du répartiteur DMX dans un rack ou une zone technique. La documentation communiquée ne précise pas de protection contre les conditions extérieures au-delà de l’indice IP20, ni de certification supplémentaire. L’intégration doit donc rester cohérente avec un usage intérieur. Pour l’analyse Energyson, les critères vérifiables concernent principalement l’encombrement, la connectique XLR 5 broches, l’alimentation powerCON TRUE1, la faible consommation annoncée et les limites thermiques explicitement fournies.

Pourquoi utiliser le répartiteur/booster DMX Showtec Booster 2048 dans une installation multi-univers ?

Le Showtec Booster 2048 est destiné aux configurations dans lesquelles plusieurs univers DMX doivent être distribués simultanément. Avec quatre entrées distinctes et seize sorties, il attribue quatre sorties à chacune des entrées et prend en charge un maximum de 2 048 canaux. Cette capacité correspond à quatre univers complets de 512 canaux. Pour une installation comportant des projecteurs complexes répartis sur plusieurs univers, cette organisation permet de séparer les réseaux tout en regroupant leur distribution dans un appareil compact. Elle répond notamment au besoin de disposer de plusieurs branches physiques sans mélanger les quatre entrées DMX.

L’intérêt fonctionnel vient également de l’isolation optique de toutes les entrées et sorties. Showtec indique que cette conception évite les interférences entre les signaux et élimine les boucles de masse. Dans une installation multi-univers, cette séparation contribue à préserver l’indépendance des différentes branches. Le Booster 2048 possède aussi une fonction de terminaison DMX intégrée, utilisable lorsque l’appareil est placé à l’extrémité d’une ligne. Cette fonction évite d’avoir à ajouter une terminaison externe dans cette configuration précise et facilite la gestion d’une chaîne DMX correctement interrompue en fin de parcours.

L’évolutivité explicitement mentionnée repose sur l’utilisation de deux Booster 2048 afin de gérer et booster huit univers. Cette possibilité permet de doubler le nombre d’univers sans changer de principe de câblage ou de répartition. Elle peut être pertinente pour un rack compact appelé à évoluer avec le nombre de lignes DMX. Les informations fournies ne précisent toutefois pas d’autres fonctions de mise en réseau ou de conversion de protocole. L’appareil reste donc décrit comme un répartiteur/booster DMX/RDM. L’analyse Energyson peut s’appuyer sur ces limites clairement définies pour vérifier l’adéquation entre le nombre d’univers requis et l’architecture prévue.

Comment gérer le RDM et la terminaison DMX avec le Showtec Booster 2048 ?

Le Showtec Booster 2048 prend en charge les modes de contrôle DMX et RDM. Il intègre un commutateur de filtre RDM permettant de choisir si les données RDM doivent être transmises ou bloquées. Cette commande donne une possibilité de gestion directe du flux RDM selon la configuration du réseau d’éclairage. Dans une installation où les fonctions RDM sont utilisées, le filtre peut laisser passer ces données. Dans une configuration où leur transmission n’est pas souhaitée, le même commutateur permet de les bloquer. La fonction concerne spécifiquement le passage des données RDM et ne modifie pas le nombre de quatre univers DMX disponibles.

La terminaison DMX intégrée répond à un autre besoin du câblage. Lorsqu’un appareil se trouve à l’extrémité d’une ligne DMX, le signal doit être correctement interrompu. Le Booster 2048 dispose d’une fonction dédiée à cette terminaison, prévue précisément pour cette situation. Elle complète les seize sorties isolées optiquement et facilite l’organisation d’un réseau comprenant plusieurs branches. Pour un technicien, la combinaison du filtre RDM, de la terminaison et de l’isolation optique permet de gérer plusieurs paramètres de distribution sans ajouter ces fonctions sous forme d’éléments externes lorsque l’installation correspond au fonctionnement décrit.

La connectique XLR 5 broches doit être prise en compte lors du câblage des appareils associés. Le Booster 2048 ne fournit, dans les informations transmises, aucune indication concernant des adaptateurs vers d’autres formats de connecteurs. La compatibilité doit donc être vérifiée à partir du protocole DMX ou RDM et du connecteur physique des équipements reliés. Les données disponibles ne mentionnent pas non plus de fonctions réseau supplémentaires. Pour une validation Energyson, les points documentés restent la compatibilité DMX/RDM, le filtre RDM commutable, la terminaison DMX, l’isolation optique et les seize sorties réparties sur quatre entrées.

Notre avis d’expert Energyson sur Booster 2048

Sur la base des spécifications communiquées, le Showtec Booster 2048 présente une architecture cohérente pour la distribution de plusieurs univers DMX dans un rack compact. Ses quatre entrées, ses seize sorties isolées optiquement et sa capacité de 2 048 canaux répondent directement aux installations nécessitant quatre univers séparés. Le filtre RDM commutable et la terminaison DMX intégrée apportent deux fonctions utiles pour gérer le flux du signal. Le coffrage en aluminium et métal, la hauteur de 44 mm et la consommation de 5 W constituent également des données pertinentes pour préparer son intégration dans une installation technique intérieure.

Aucun produit concurrent ni ensemble de spécifications concurrentes n’ayant été fourni, une comparaison factuelle modèle à modèle ne peut pas être établie sans ajouter d’informations externes. Le Booster 2048 peut néanmoins être évalué selon des critères objectifs : quatre univers, seize sorties, isolation optique, connectique XLR 5 broches, contrôle RDM et terminaison DMX. Il convient notamment aux techniciens lumière, installateurs et exploitants ayant besoin de répartir plusieurs univers dans un rack compact. Pour une installation dépassant quatre univers, les informations fournies précisent que deux appareils peuvent être utilisés afin de gérer huit univers.

"Les quatre univers, l’isolation optique et le filtre RDM rendent le Booster 2048 adapté aux racks DMX nécessitant une distribution clairement séparée." – Julien, conseiller technique, Energyson (distribution DMX)
