Showtec
Booster Pro (3 broches)

Répartiteur DMX/RDM Showtec Booster Pro

Caractéristiques Showtec Booster Pro

• Répartition d’un signal DMX/RDM depuis 2 entrées vers 8 sorties.
• Assignation indépendante de l’entrée A ou B pour chaque sortie.
• Amplification opto-isolée pour la distribution du signal DMX.
• Prises isolées pour séparer les différentes lignes de distribution.
• Compatibilité RDM pour le contrôle du réseau DMX en temps réel.
• Réglage de la synchronisation DMX pour les utilisations nécessitant une adaptation du signal.
• Surveillance en temps réel de l’état des fils connectés sur chaque sortie.
• Avertissement acoustique en cas de panne détectée.
• Écran OLED destiné à la configuration rapide des différentes fonctions.
• Format rack 1 U adapté aux équipements de location et aux installations fixes.

Informations techniques Showtec Booster Pro

• Alimentation : 100–240 V AC, 50/60 Hz.
• Consommation électrique : 5 W.
• Connecteur d’alimentation entrant : Power Pro bleu.
• Connectique DMX : XLR 3 broches en entrée et en sortie.
• Nombre d’entrées DMX : 2.
• Nombre de sorties DMX : 8.
• Modes de contrôle : DMX et RDM.
• Protocoles : DMX, RDM et USITT.
• Nombre d’univers : 2.
• Afficheur : OLED.
• Dimensions : 483 × 137 × 46 mm.
• Profondeur d’installation hors connecteur : 137 mm.
• Poids : 2 kg.
• Format : rack 1 U.
• Indice de protection : IP20, pour une utilisation en intérieur uniquement.
• Coffrage : métal et plastique.
• Couleur : noir.
• Indicateurs LED : mode de fonctionnement, puissance et signal.
• Température ambiante maximale : 55 °C.
• Température minimale de fonctionnement : -10 °C.
• Câble Power Pro inclus.

Les points clés du Booster Pro Showtec

Distribution DMX/RDM opto-isolée avec le Showtec Booster Pro

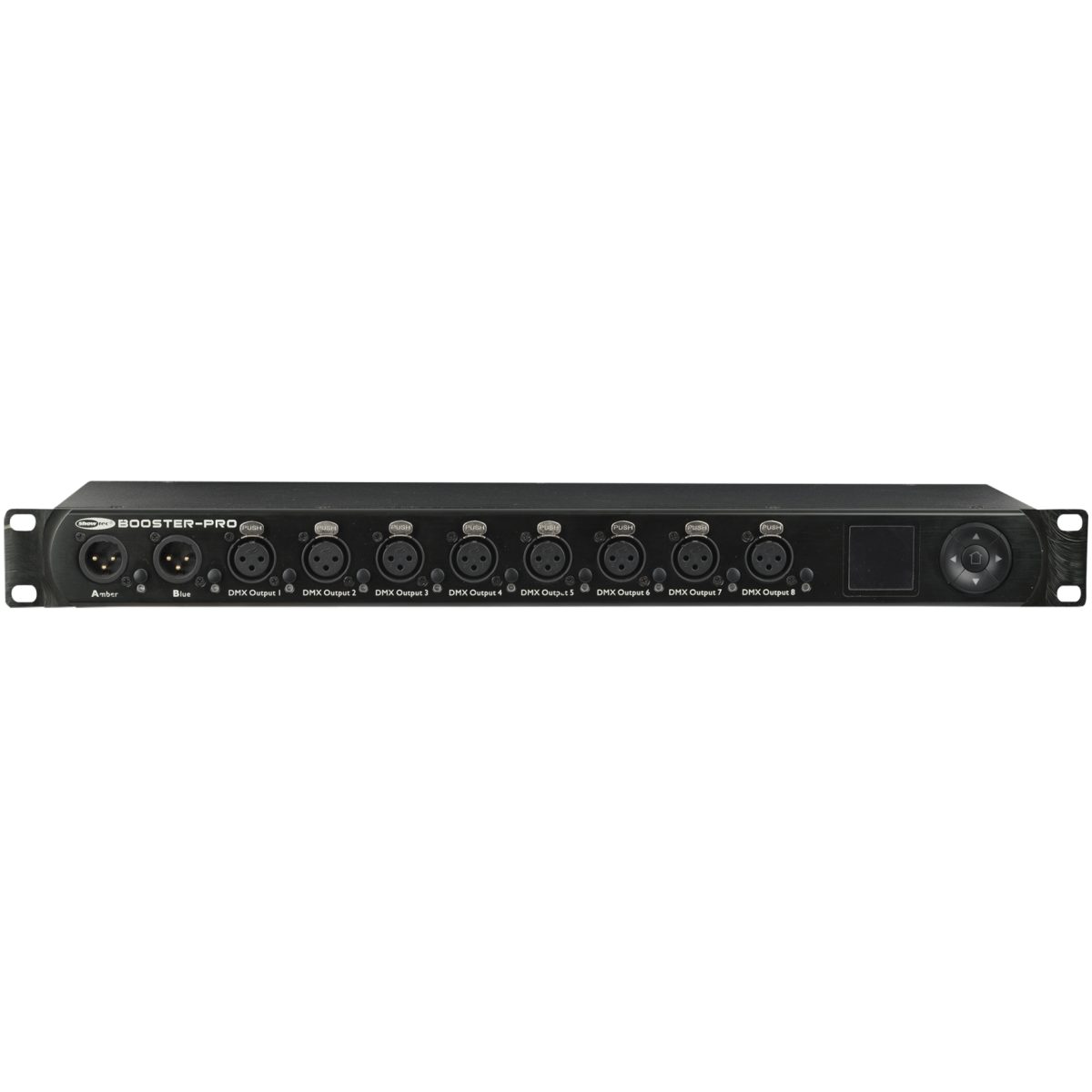

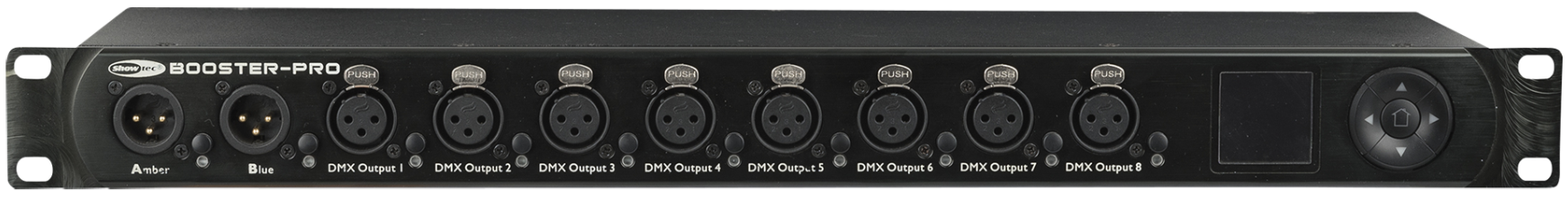

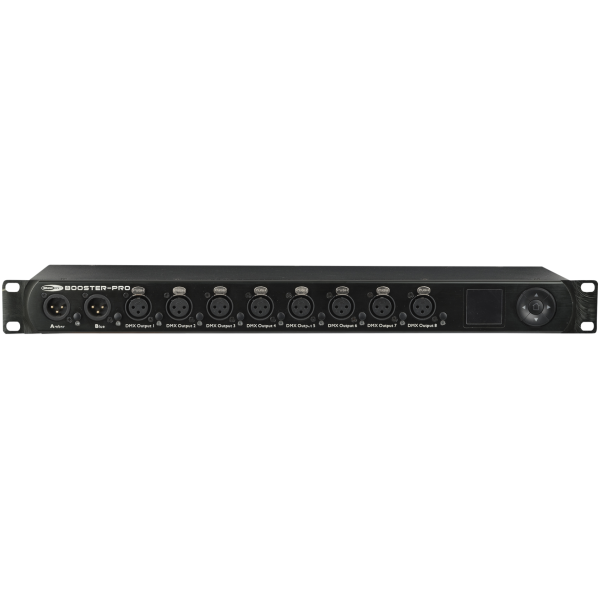

Le Showtec Booster Pro est conçu pour répartir un signal DMX tout en assurant une amplification opto-isolée. Ses 2 entrées peuvent être assignées à 8 sorties, chaque sortie pouvant recevoir au choix l’entrée A ou l’entrée B. Cette architecture facilite l’organisation de plusieurs lignes DMX depuis un seul appareil en rack. Les prises isolées participent à la séparation des différentes sorties, tandis que la connectique XLR 3 broches correspond au format indiqué pour les entrées et sorties du Booster Pro. Cette configuration répond aux besoins décrits pour le matériel de location comme pour une installation fixe nécessitant une distribution structurée des signaux de contrôle.

La prise en charge des protocoles DMX, RDM et USITT permet d’utiliser le Booster Pro dans un environnement de contrôle compatible avec ces protocoles. Le RDM ajoute la possibilité annoncée de contrôler le réseau DMX en temps réel, tandis que la synchronisation DMX peut être ajustée pour des utilisations particulières. Le produit gère 2 univers et offre 8 sorties physiques pouvant être réparties entre ses deux entrées. Les informations fournies ne précisent pas d’autres types de connecteurs DMX que le XLR 3 broches. Pour une intégration professionnelle, ces caractéristiques permettent de vérifier précisément la connectique et les protocoles nécessaires avant installation.

Comment le Showtec Booster Pro surveille-t-il les lignes DMX ?

Le Showtec Booster Pro intègre plusieurs fonctions de surveillance destinées au suivi des lignes DMX raccordées. Chaque sortie permet de contrôler en temps réel l’état des fils branchés. Cette fonction complète la surveillance du signal et aide l’utilisateur à identifier un problème sur une ligne distribuée depuis le répartiteur. Lorsqu’une panne est détectée, le Booster Pro peut générer un signal acoustique afin d’avertir l’utilisateur. Les indicateurs LED renseignent également sur le mode de fonctionnement, la puissance et le signal. Ces informations regroupées sur le répartiteur simplifient le contrôle d’une installation comportant plusieurs départs DMX depuis un même rack.

Cette surveillance présente un intérêt concret dans les configurations de location ou les installations où plusieurs lignes sont raccordées simultanément. L’utilisateur peut contrôler les sorties sans se limiter à la présence générale du signal sur l’appareil. Le contrôle des fils, l’alarme acoustique et les indicateurs de signal fournissent plusieurs niveaux d’information sur le fonctionnement du Booster Pro. La documentation fournie ne précise toutefois pas la nature exacte des défauts de câblage identifiables ni les paramètres affichés pour chaque diagnostic. Il convient donc de s’appuyer sur les fonctions explicitement indiquées lors de la préparation ou du dépannage d’un réseau DMX/RDM.

Pourquoi l’écran OLED du Showtec Booster Pro facilite-t-il la configuration ?

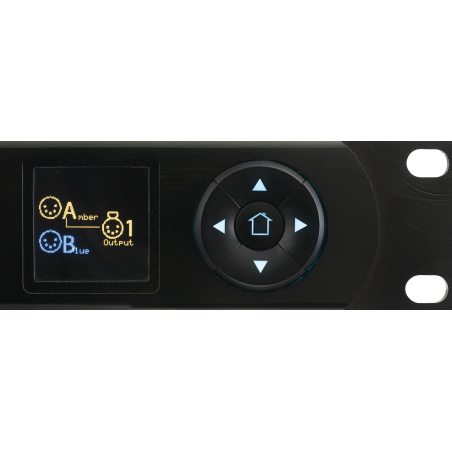

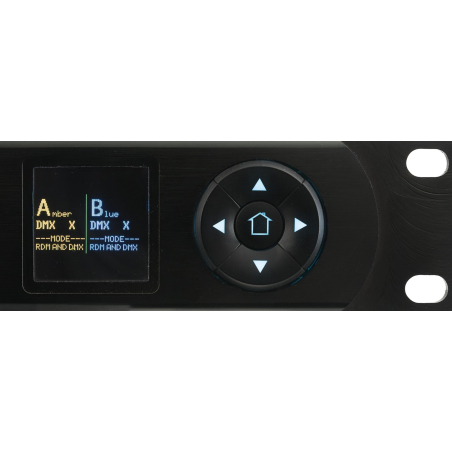

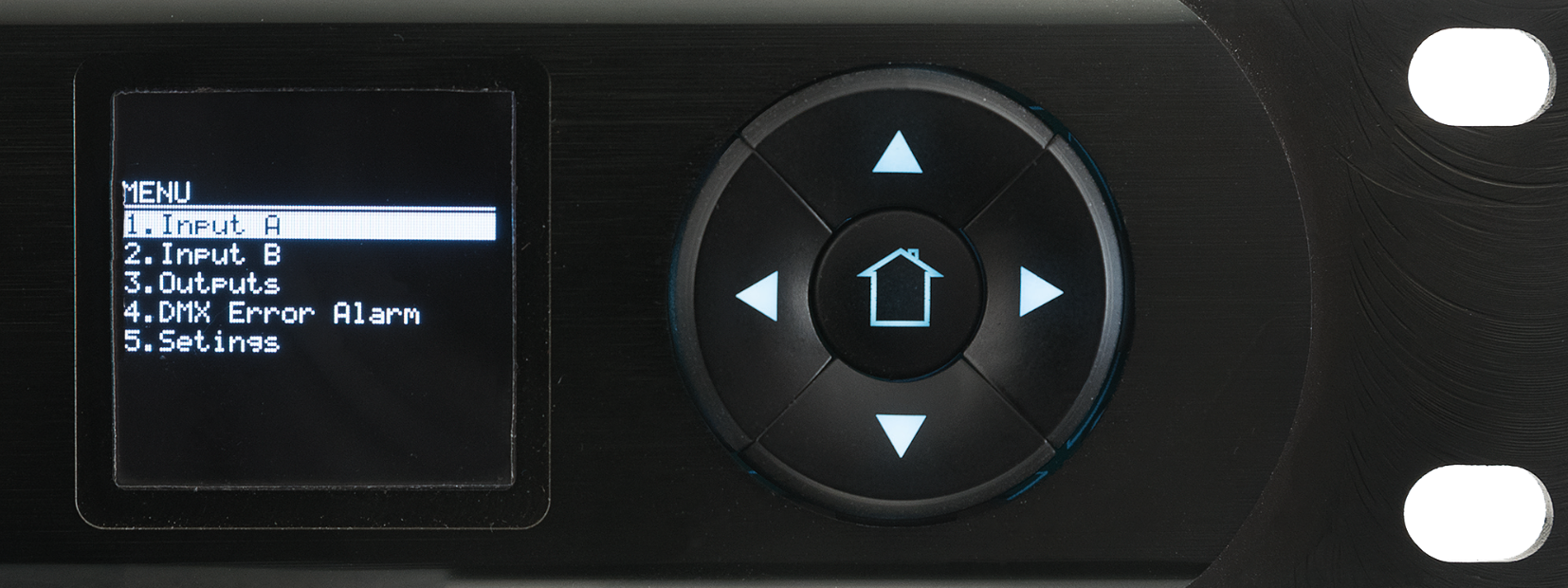

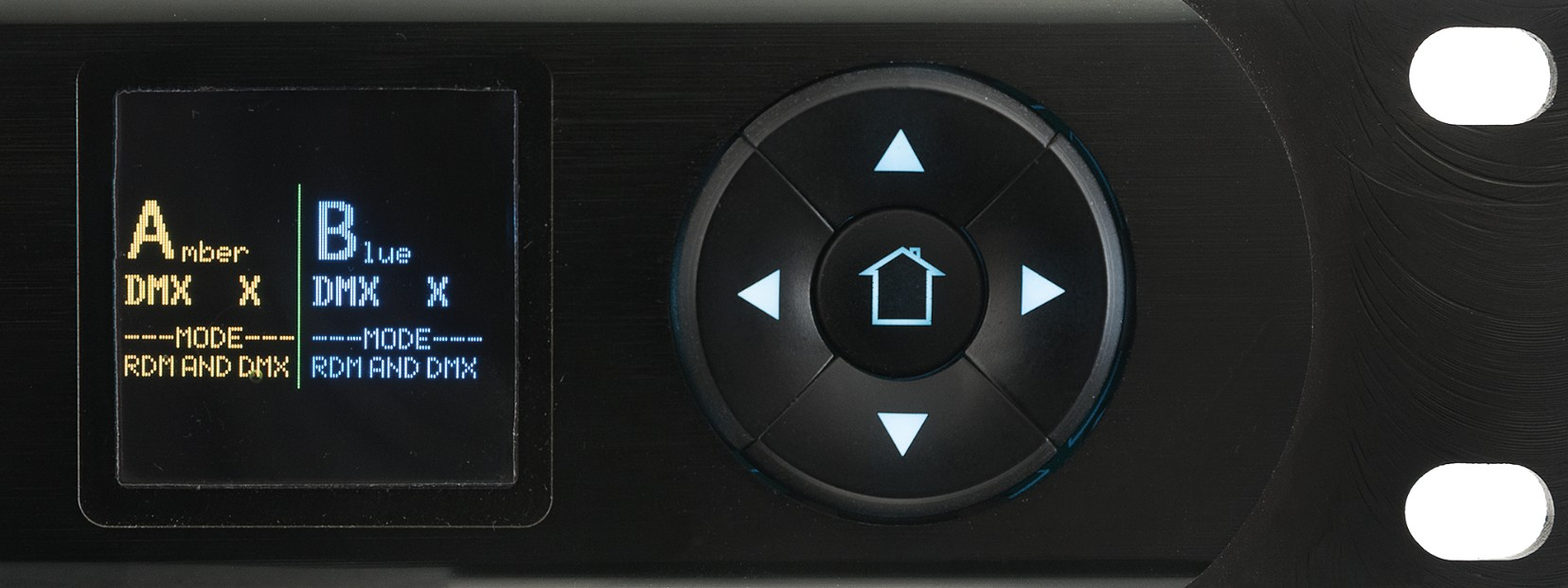

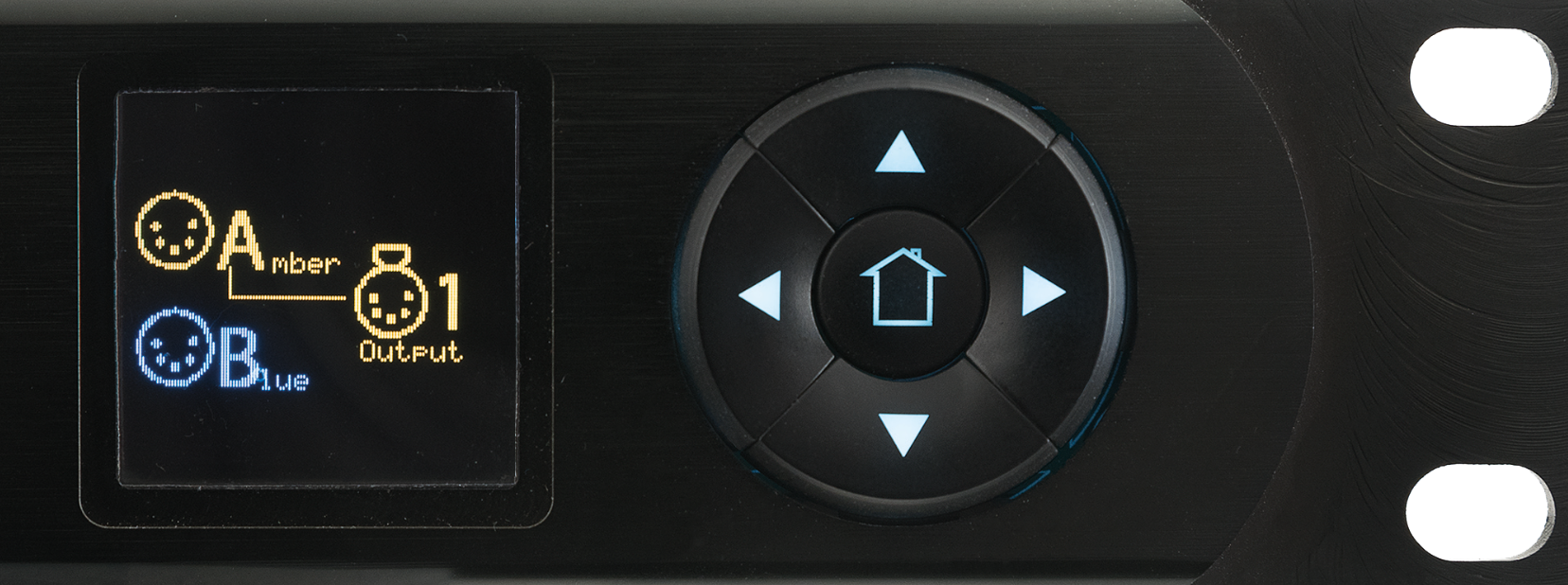

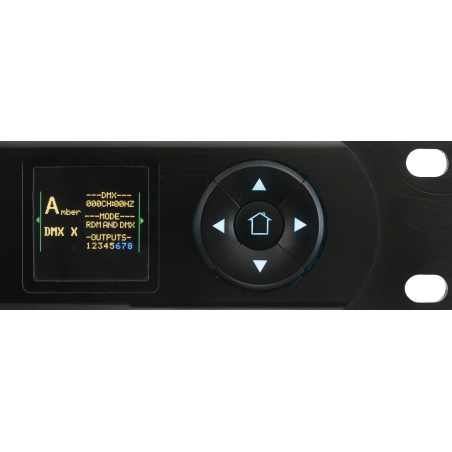

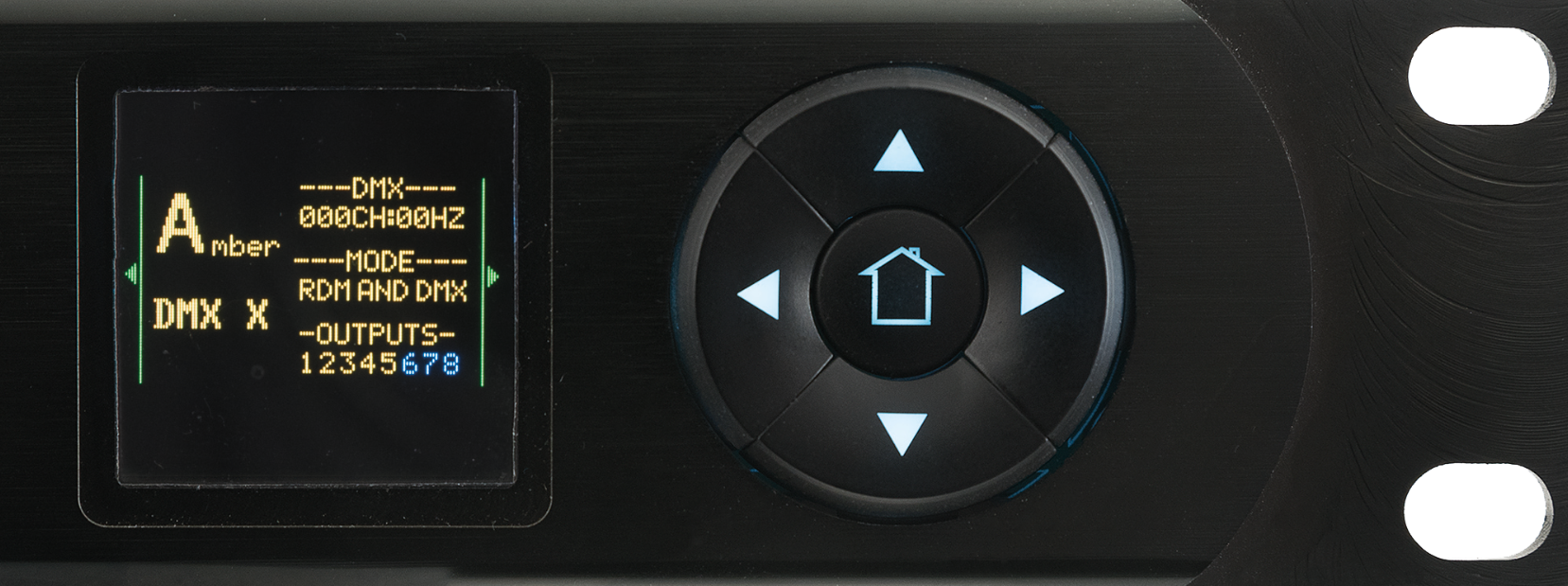

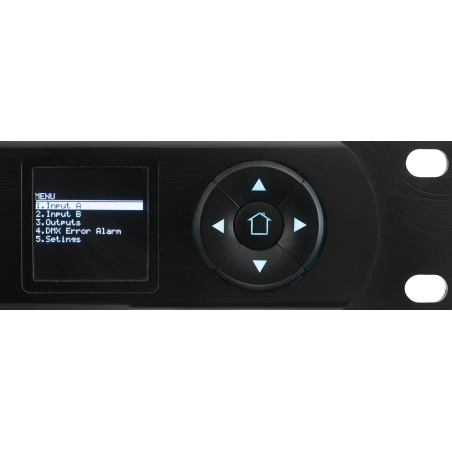

L’écran OLED du Showtec Booster Pro sert d’interface pour accéder aux différentes fonctions du répartiteur DMX/RDM. Il permet notamment de définir rapidement les réglages disponibles sur l’appareil, dont l’affectation des entrées et certaines fonctions liées au contrôle DMX. Chaque sortie pouvant être assignée à l’entrée A ou B, une interface intégrée facilite l’organisation des 8 départs sans devoir modifier physiquement la structure des entrées. L’afficheur complète les indicateurs LED dédiés au mode de fonctionnement, à la puissance et au signal. Cette combinaison rend les informations principales accessibles directement depuis le rack dans lequel le Booster Pro est installé.

Le réglage de la synchronisation DMX fait également partie des possibilités annoncées pour les utilisations particulières. L’écran OLED constitue alors le point d’accès aux paramètres disponibles sur le Booster Pro. Les informations fournies ne détaillent pas les valeurs de synchronisation proposées ni l’organisation exacte des menus, ce qui ne permet pas de décrire davantage ces réglages sans extrapolation. Dans un contexte professionnel, la présence de l’afficheur permet néanmoins de centraliser les fonctions de configuration et de surveillance sur l’appareil. La compatibilité DMX et RDM ainsi que le contrôle en temps réel constituent les principales fonctions documentées pour la gestion du signal.

Installation en rack et conditions d’usage du répartiteur Showtec Booster Pro

Le Showtec Booster Pro adopte un format rack 1 U avec une longueur de 483 mm, une largeur de 137 mm et une hauteur de 46 mm. Sa profondeur d’installation hors connecteur est de 137 mm et son poids est de 2 kg. Ces dimensions permettent de prévoir précisément son emplacement dans un rack destiné à la distribution DMX. Le coffrage associe métal et plastique, avec une finition noire. L’appareil est classé IP20 et doit donc être utilisé en intérieur uniquement. Les conditions thermiques indiquées couvrent une température minimale de fonctionnement de -10 °C et une température ambiante maximale de 55 °C.

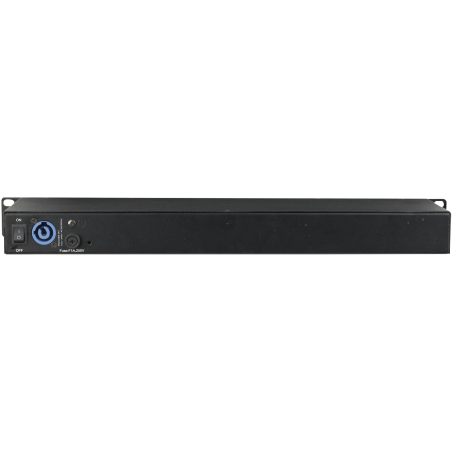

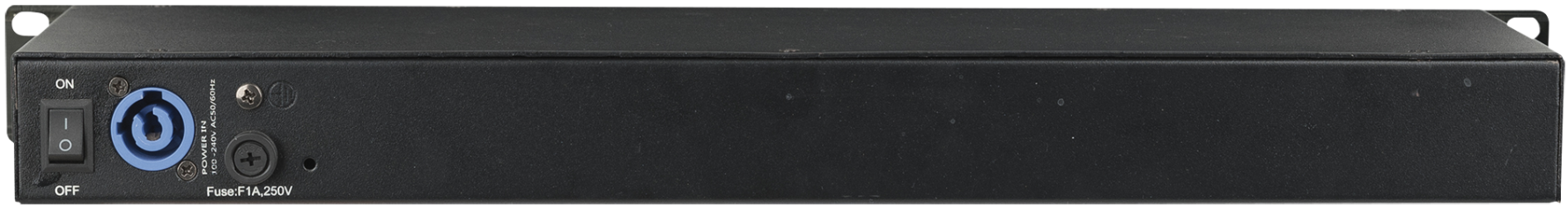

L’alimentation accepte une tension de 100 à 240 V AC à 50/60 Hz et la consommation annoncée est de 5 W. L’entrée d’alimentation utilise un connecteur Power Pro bleu et un câble Power Pro est fourni. Pour l’intégration, il faut également tenir compte de la connectique DMX exclusivement décrite en XLR 3 broches. Le classement IP20 exclut un usage extérieur exposé sans protection adaptée. Les données fournies ne mentionnent aucune autre certification, durée de garantie ou modalité de service après-vente. Ces éléments doivent donc être vérifiés séparément auprès d’Energyson lorsqu’ils sont déterminants pour une installation professionnelle ou un parc de location.

Notre avis d’expert Energyson sur Booster Pro

Sur le plan technique, le Showtec Booster Pro regroupe plusieurs fonctions utiles pour structurer une distribution DMX : 2 entrées, 8 sorties assignables, isolation des prises, amplification opto-isolée, compatibilité RDM et surveillance des lignes. Le contrôle de l’état des fils et l’avertissement acoustique apportent des informations supplémentaires lorsqu’une installation comporte plusieurs départs. Le format rack 1 U, le poids de 2 kg et l’écran OLED sont également cohérents avec un usage en régie ou dans un parc de location. Le point à vérifier avant intégration reste la connectique XLR 3 broches, qui doit correspondre aux équipements utilisés.

Aucune référence concurrente précise ni ses caractéristiques n’ayant été fournies, une comparaison factuelle avec un modèle particulier du même segment ne peut pas être établie sans ajouter d’informations non vérifiées. Le Booster Pro se distingue dans les données disponibles par son routage de 2 entrées vers 8 sorties, le choix A ou B pour chaque départ, la compatibilité RDM et les fonctions de surveillance. Il convient ainsi aux techniciens, installateurs et sociétés de location recherchant ces fonctions dans un format rack 1 U. Pour un réseau nécessitant davantage de sorties ou une autre connectique, les besoins doivent être vérifiés avant sélection.

"Le routage de deux entrées vers huit sorties, associé au contrôle RDM et à la surveillance des lignes, facilite le suivi d’une distribution DMX en rack." – Conseiller technique, Energyson (distribution DMX/RDM)
