Showtec
Booster Pro (5 broches)

Répartiteur DMX/RDM Showtec Booster Pro

Caractéristiques Showtec Booster Pro

• Répartiteur DMX et amplificateur opto-isolé pour distribuer un signal DMX vers plusieurs sorties.
• Deux entrées peuvent être assignées aux huit sorties disponibles.
• Chaque sortie peut recevoir individuellement l’entrée A ou l’entrée B.
• Compatibilité complète avec le protocole RDM.
• Contrôle du DMX en temps réel pendant l’exploitation.
• Synchronisation DMX ajustable pour les utilisations nécessitant un réglage spécifique.
• Contrôle en temps réel de l’état des fils connectés sur chaque sortie.
• Signal acoustique en cas de panne détectée.
• Écran OLED facilitant l’accès aux différentes fonctions de contrôle.
• Prises isolées adaptées à la distribution du signal.
• Format rack 1 U adapté aux installations et aux équipements de location.

Informations techniques Showtec Booster Pro

• Alimentation : 100-240 V AC, 50/60 Hz.
• Consommation électrique : 5 W.

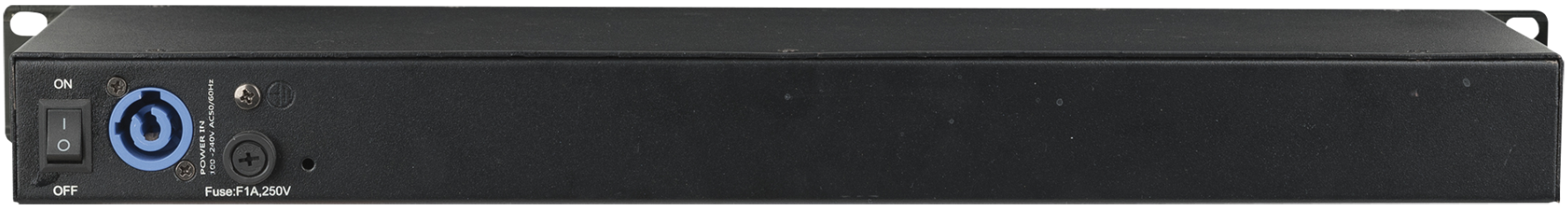

• Connecteur d’alimentation en entrée : Power Pro bleu.
• Connectique DMX en entrée et en sortie : XLR à 5 broches.
• Nombre d’entrées DMX : 2.
• Nombre de sorties DMX : 8.
• Modes de contrôle : DMX et RDM.
• Protocoles : DMX, RDM et USITT.
• Nombre d’univers : 2.
• Afficheur : OLED.
• Indicateurs LED : mode de fonctionnement, puissance et signal.
• Longueur : 483 mm.
• Largeur : 137 mm.
• Hauteur : 46 mm.
• Profondeur d’installation hors connecteur : 137 mm.
• Poids : 2 kg.
• Format rack : 1 U.
• Indice de protection : IP20, pour une utilisation en intérieur uniquement.
• Coffrage : métal et plastique.
• Couleur : noir.
• Température ambiante maximale : 55 °C.
• Température minimale de fonctionnement : -10 °C.
• Câble Power Pro inclus.

Les points clés du Booster Pro Showtec

Distribution DMX/RDM à deux entrées et huit sorties avec le Showtec Booster Pro

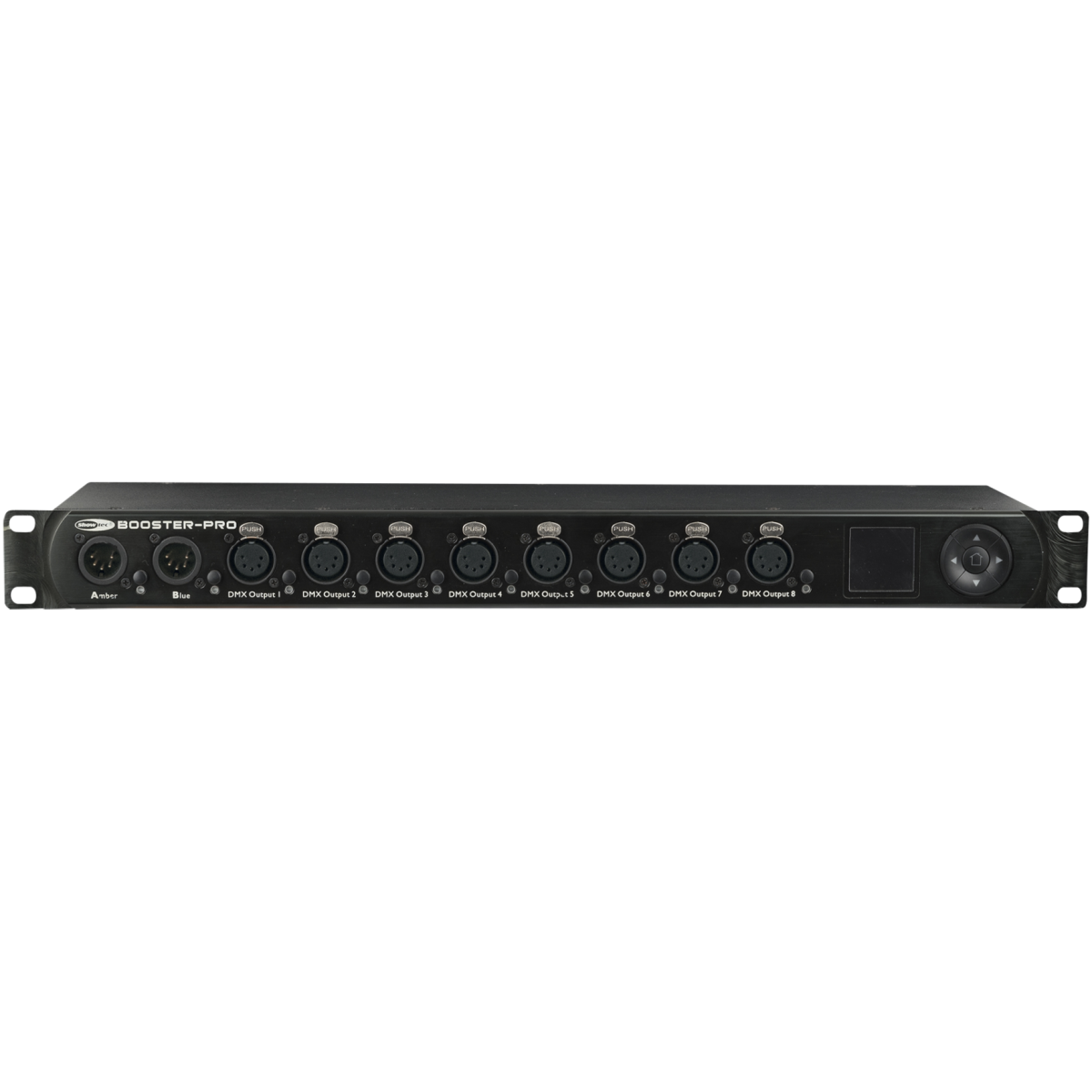

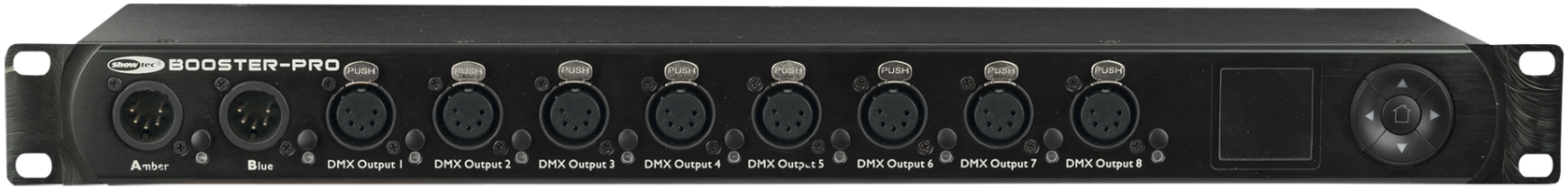

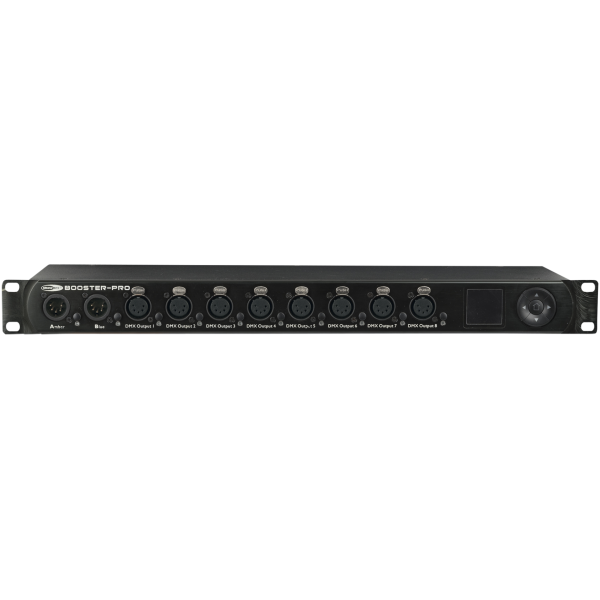

Le Showtec Booster Pro associe les fonctions de répartiteur DMX et d’amplificateur opto-isolé dans un format rack 1 U. Ses deux entrées peuvent être distribuées vers huit sorties, chaque sortie pouvant être affectée individuellement à l’entrée A ou à l’entrée B. Cette architecture permet d’organiser deux sources de signal au sein d’un même appareil et de choisir leur destination sortie par sortie. La connectique XLR à 5 broches correspond aux entrées et sorties DMX documentées. Pour une entreprise de location ou une installation fixe, cette organisation regroupe la distribution DMX dans un équipement de 483 mm de largeur et de 2 kg.

Le Booster Pro prend en charge les protocoles DMX, RDM et USITT et dispose de deux univers. La compatibilité RDM permet d’utiliser les fonctions prévues par ce protocole en complément de la transmission DMX. Le signal DMX peut également être contrôlé en temps réel, tandis que la synchronisation DMX est ajustable pour les utilisations qui nécessitent un réglage spécifique. Ces fonctions réunissent distribution, amplification et contrôle dans la même unité. Les informations fournies ne précisent toutefois pas de version de protocole supplémentaire, de nombre maximal d’appareils raccordés ou de fonction de mise en cascade, ces éléments ne doivent donc pas être déduits.

L’isolation optique fait partie des caractéristiques annoncées du Showtec Booster Pro et accompagne les huit sorties du répartiteur. L’appareil dispose également de prises isolées, ce qui constitue une caractéristique importante de son architecture de distribution. Son alimentation accepte une tension de 100 à 240 V AC à 50/60 Hz pour une consommation annoncée de 5 W. Le raccordement secteur utilise une prise Power Pro bleue et un câble Power Pro est fourni. Ces données permettent d’identifier précisément les besoins d’alimentation et de raccordement avant installation. L’analyse Energyson repose ici exclusivement sur les caractéristiques techniques communiquées pour le produit.

Comment le Showtec Booster Pro facilite-t-il le contrôle DMX et RDM en temps réel ?

Le Showtec Booster Pro intègre plusieurs fonctions de surveillance destinées à suivre la distribution DMX pendant l’utilisation. Le DMX peut être contrôlé en temps réel et chacune des huit sorties permet également de surveiller l’état des fils branchés. Cette fonction de diagnostic complète le rôle de répartiteur et d’amplificateur opto-isolé en donnant à l’utilisateur des informations sur les liaisons connectées. En cas de panne détectée, l’appareil produit un signal acoustique afin d’avertir l’utilisateur. Pour une installation ou un parc de location, ce retour immédiat permet d’identifier plus rapidement qu’une anomalie est présente sur une liaison surveillée, sans attribuer au produit des fonctions de diagnostic non documentées.

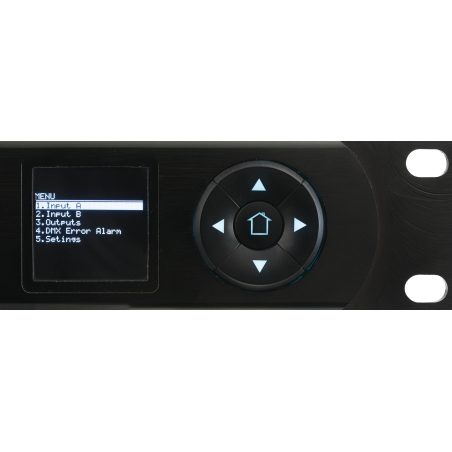

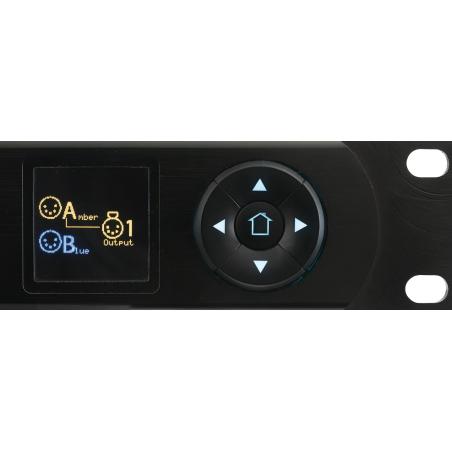

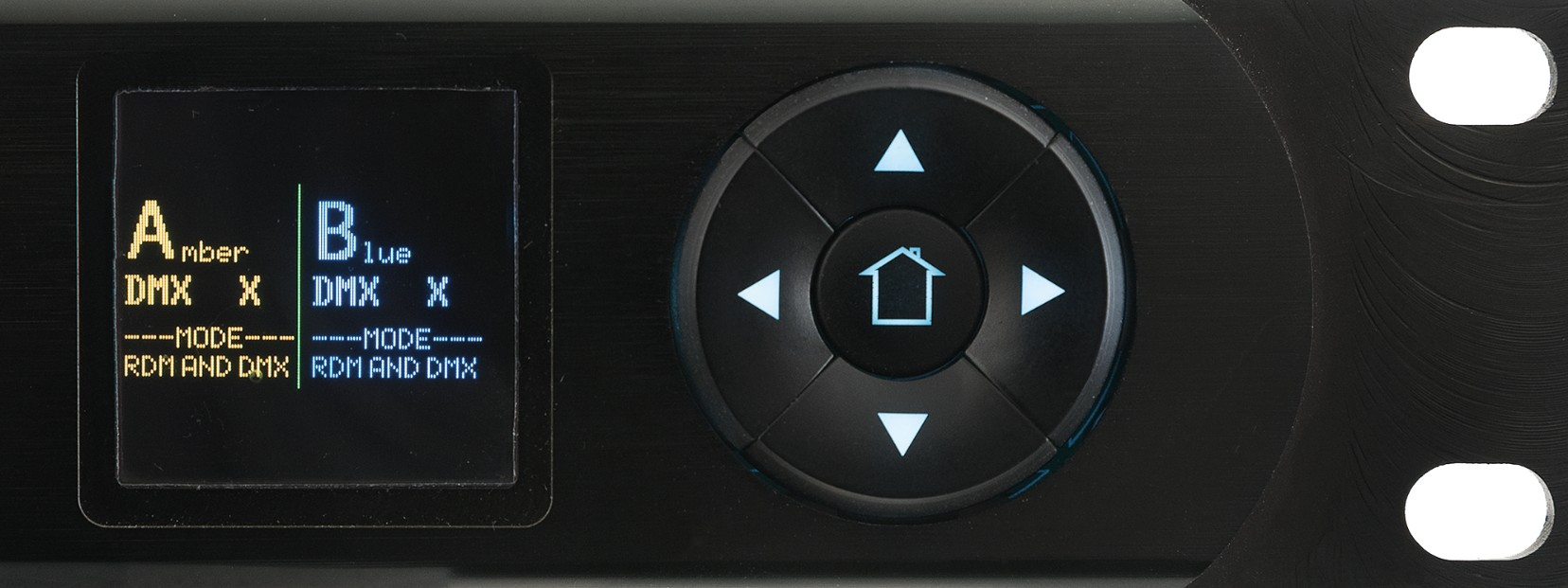

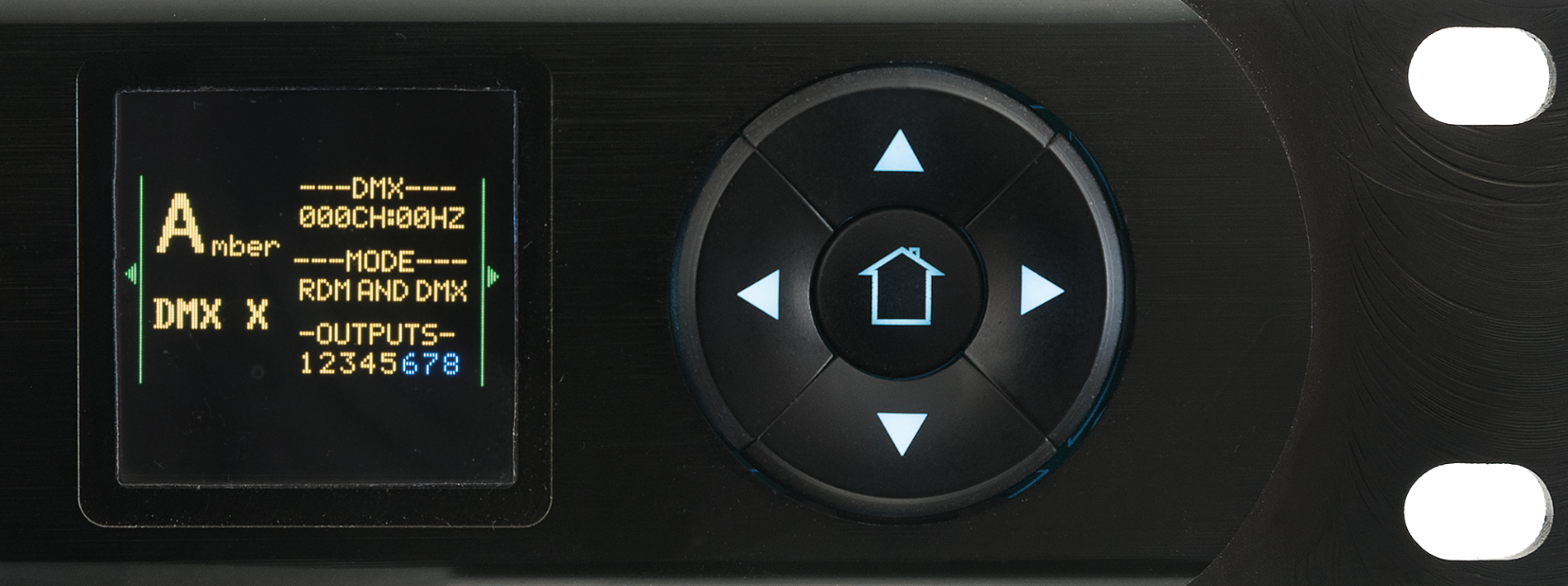

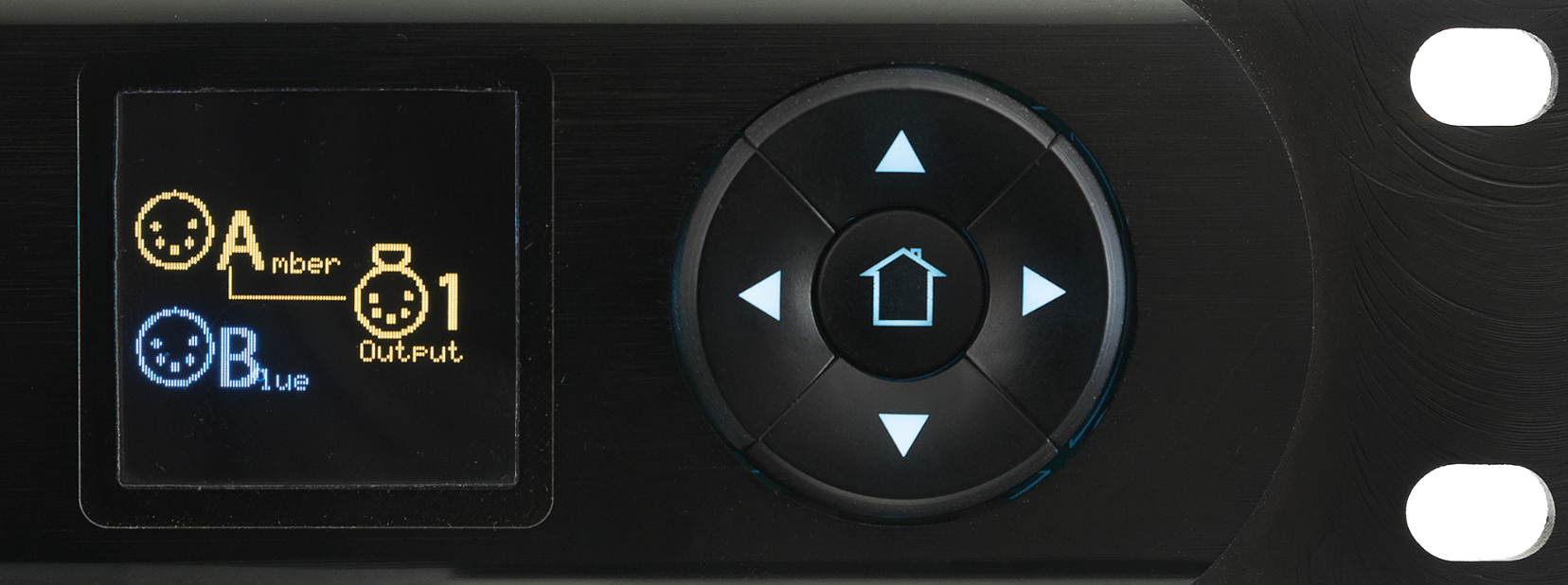

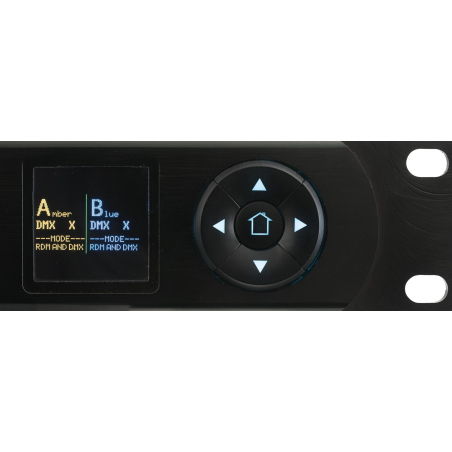

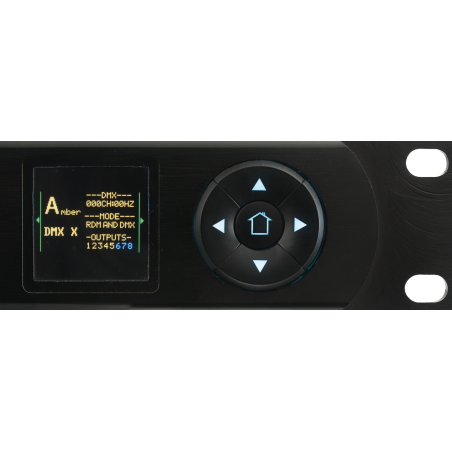

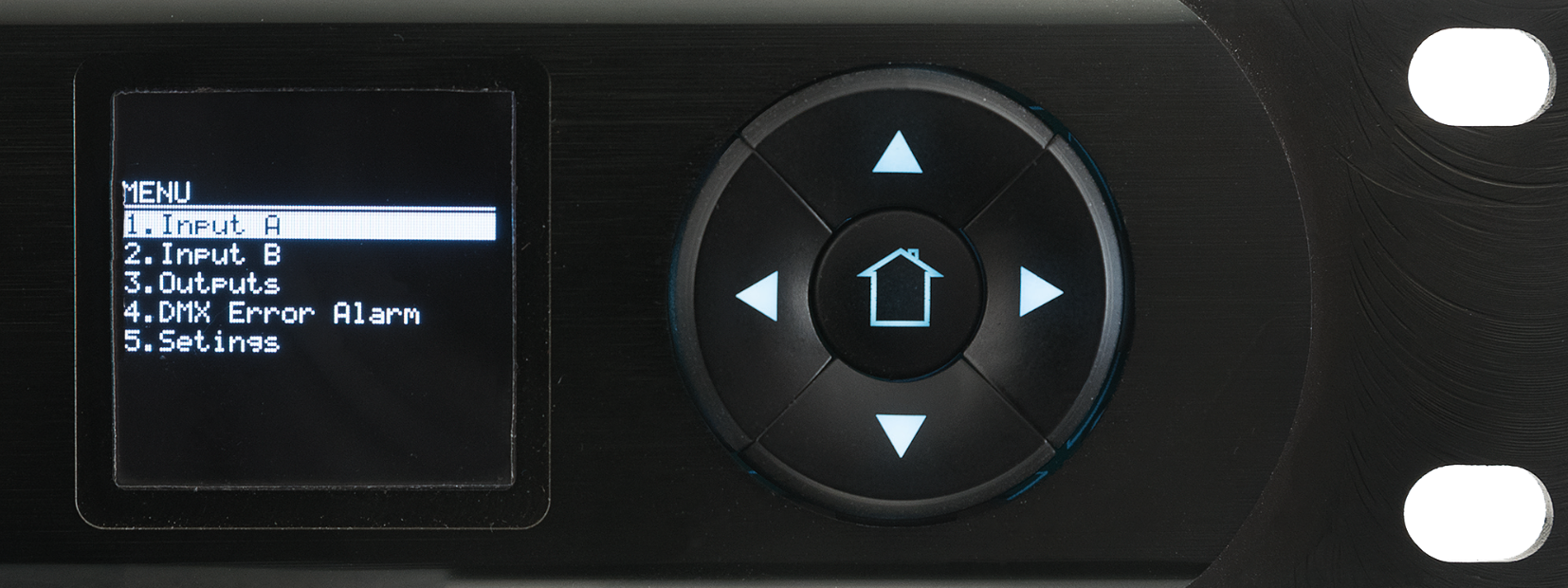

L’écran OLED constitue l’interface principale du Booster Pro pour accéder aux différentes fonctions. Les informations fournies indiquent que cet afficheur permet de définir rapidement et facilement les réglages disponibles. Il complète les indicateurs LED dédiés au mode de fonctionnement, à la puissance et au signal. L’association de l’écran OLED, des indicateurs visuels et de l’alerte acoustique rassemble plusieurs moyens de contrôle directement sur l’appareil. La synchronisation DMX peut aussi être ajustée lorsque le contexte d’utilisation l’exige. Cette combinaison est particulièrement pertinente lorsque le répartiteur est installé en rack et doit rester accessible à un technicien pendant la configuration ou le suivi d’une distribution DMX/RDM.

La compatibilité RDM apporte au Booster Pro une dimension de contrôle complémentaire à la simple répartition d’un signal DMX. Le produit est annoncé comme entièrement compatible avec le protocole RDM et ses modes de contrôle comprennent DMX et RDM. Il prend également en charge USITT. Les données disponibles ne détaillent toutefois pas les paramètres RDM accessibles, les versions des protocoles ou les fonctions d’un logiciel externe. Il convient donc de limiter l’évaluation aux possibilités explicitement annoncées : distribution sur huit sorties, sélection des entrées A ou B, surveillance en temps réel, réglage de synchronisation et alerte acoustique. L’expertise Energyson présentée ici reste fondée sur ces spécifications documentées.

Installation rack 1 U et connectique XLR 5 broches du répartiteur Showtec Booster Pro

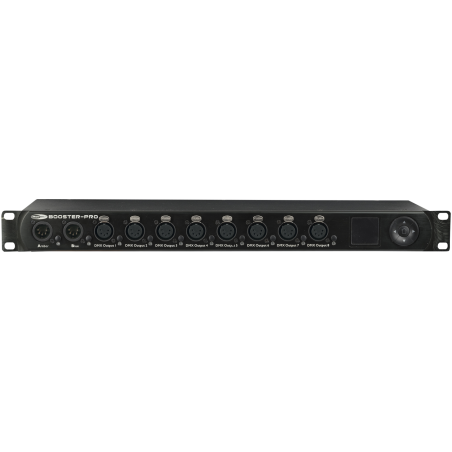

Le Showtec Booster Pro adopte un format rack 1 U avec une largeur de 483 mm, une hauteur de 46 mm et une profondeur d’installation de 137 mm hors connecteur. Son poids est de 2 kg. Ces dimensions définissent précisément l’espace nécessaire à son intégration dans un rack destiné à une installation fixe ou à un parc de matériel de location. Le coffrage associe métal et plastique et la finition indiquée est noire. Les deux entrées et les huit sorties DMX utilisent des connecteurs XLR à 5 broches. Cette configuration permet de préparer le câblage en connaissant à l’avance le type de connecteur requis et l’encombrement du répartiteur.

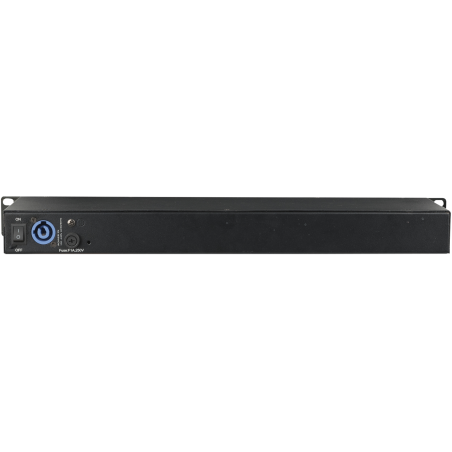

L’alimentation du Showtec Booster Pro fonctionne sur une plage de 100 à 240 V AC à 50/60 Hz. La consommation électrique annoncée est de 5 W et l’entrée d’alimentation utilise un connecteur Power Pro bleu. Un câble Power Pro est inclus avec l’appareil. Ces spécifications donnent les informations nécessaires pour préparer l’alimentation d’un rack ou d’une installation. Elles ne documentent en revanche aucun fonctionnement sur batterie, aucune alimentation redondante et aucun autre type de connecteur secteur. Pour éviter toute extrapolation, la compatibilité électrique doit donc être évaluée à partir de la plage d’alimentation, de la fréquence secteur et du connecteur explicitement mentionnés dans les caractéristiques fournies.

L’indice de protection IP20 limite l’utilisation annoncée du Booster Pro aux environnements intérieurs. La température minimale de fonctionnement indiquée est de -10 °C et la température ambiante maximale est de 55 °C. Ces valeurs définissent les limites thermiques communiquées pour l’appareil et doivent être prises en compte lors de son installation dans un rack ou un emplacement technique. Aucune information concernant une utilisation extérieure, une résistance à l’eau ou une protection supérieure à IP20 n’est fournie. Pour une intégration professionnelle, l’analyse Energyson retient donc le format rack, les dimensions, la connectique, l’alimentation et les limites environnementales comme données vérifiables de préparation de l’installation.

Pourquoi l’isolation et le diagnostic du Showtec Booster Pro sont-ils utiles en exploitation ?

Le Showtec Booster Pro est présenté comme un répartiteur DMX et un amplificateur opto-isolé équipé de prises isolées. Cette conception est associée à huit sorties pouvant recevoir individuellement l’une des deux entrées disponibles. En exploitation, cette organisation permet de répartir les signaux tout en conservant une affectation identifiable entre les sources A et B. Le produit ajoute à cette distribution une surveillance de l’état des fils branchés sur chaque sortie. Cette fonction est particulièrement utile dans un contexte de prestation ou d’installation où plusieurs départs DMX doivent être suivis simultanément. Les informations fournies ne décrivent toutefois pas les caractéristiques électriques détaillées de l’isolation ou son niveau de tenue.

Lorsqu’une panne est détectée, le Booster Pro déclenche un signal acoustique. Cette alerte complète le contrôle en temps réel de l’état des connexions et les indicateurs LED liés au mode de fonctionnement, à la puissance et au signal. L’écran OLED fournit parallèlement une interface permettant d’accéder aux fonctions disponibles et de régler la synchronisation DMX lorsque cela est nécessaire. L’ensemble forme un système de contrôle directement intégré au répartiteur, sans qu’il soit nécessaire d’attribuer à l’appareil des capacités qui ne figurent pas dans les données fournies. Pour un technicien, l’intérêt concret réside dans la centralisation des informations de signal et de connexion sur un appareil rack 1 U.

Les limites d’environnement du Showtec Booster Pro sont clairement identifiées par son indice IP20 et son indication d’utilisation en intérieur uniquement. La plage thermique documentée s’étend de -10 °C à 55 °C. Ces données doivent être respectées lors de la préparation d’une installation, notamment lorsque l’appareil est monté dans un rack. Aucun indice supérieur, aucune certification complémentaire et aucune condition de garantie ne figurent dans les informations communiquées. Elles ne peuvent donc pas être ajoutées à la fiche. L’évaluation Energyson peut en revanche s’appuyer sur les éléments vérifiables : isolation optique, surveillance des sorties, alerte acoustique, contrôle DMX en temps réel, connectique XLR à 5 broches et limites d’utilisation annoncées.

Notre avis d’expert Energyson sur Booster Pro

À partir des spécifications communiquées, le Showtec Booster Pro présente une architecture cohérente pour les techniciens qui doivent distribuer deux sources DMX vers plusieurs départs. L’affectation individuelle A ou B des huit sorties, l’isolation optique, la compatibilité RDM et le contrôle de l’état des fils en temps réel constituent les fonctions les plus notables. L’écran OLED et l’alerte acoustique complètent la surveillance sur site. Son format rack 1 U, son poids de 2 kg et ses connecteurs XLR à 5 broches correspondent également à un usage en installation ou dans le matériel d’une entreprise de location, comme indiqué dans les informations produit.

Aucune référence concurrente ni spécification d’un autre modèle du même segment n’ayant été fournie, une comparaison technique directe ne peut pas être établie sans inventer de données. Pour comparer le Booster Pro à un autre répartiteur DMX/RDM, il faudra notamment vérifier le nombre d’entrées et de sorties, l’isolation, la prise en charge RDM, les fonctions de diagnostic, la connectique et le format rack. Sur les seules données disponibles, le Booster Pro peut être retenu par les techniciens, installateurs et entreprises de location recherchant deux entrées, huit sorties assignables, deux univers et un contrôle local des liaisons DMX.

"Les huit sorties assignables, le contrôle en temps réel et l’alerte acoustique facilitent le suivi d’une distribution DMX/RDM installée en rack." – Équipe technique Energyson, distribution DMX/RDM
