Showtec
Cameleon Flood 15 Q4

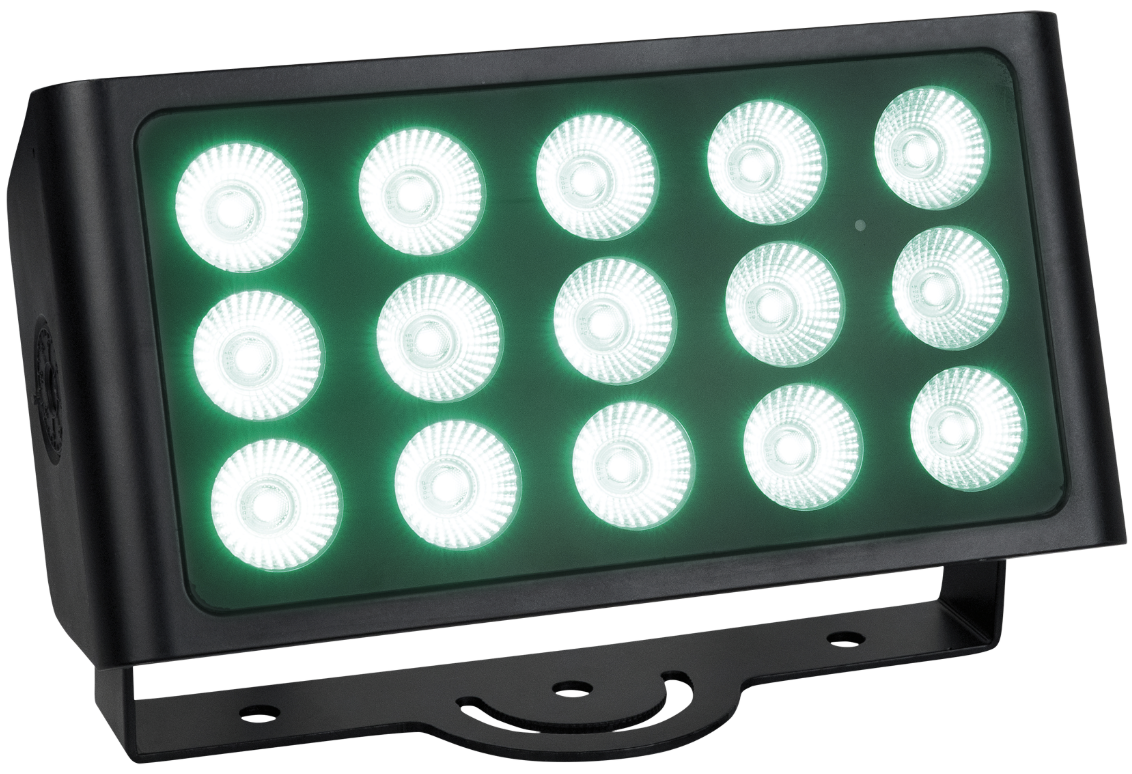

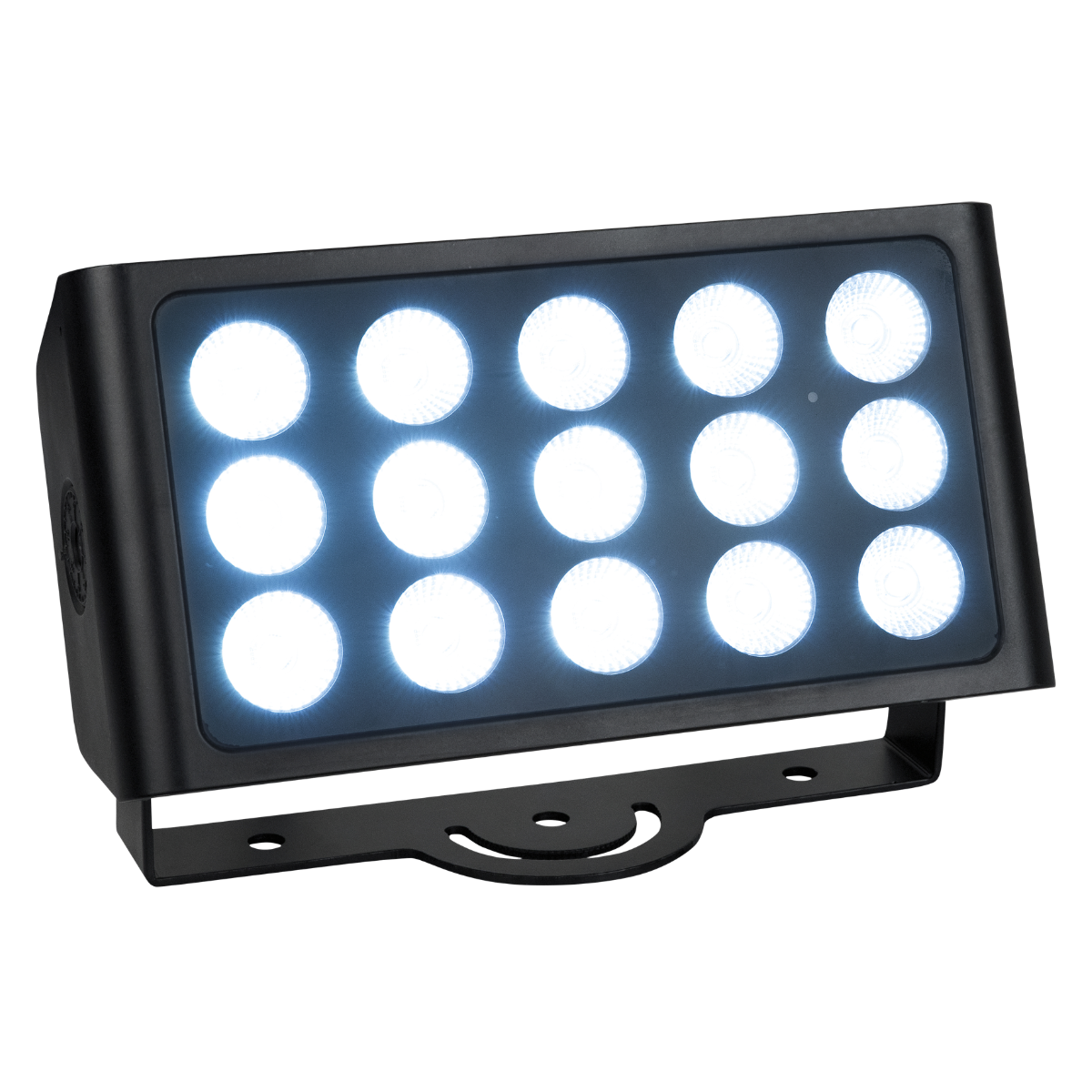

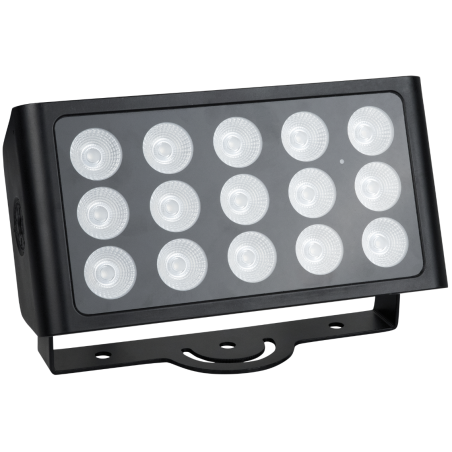

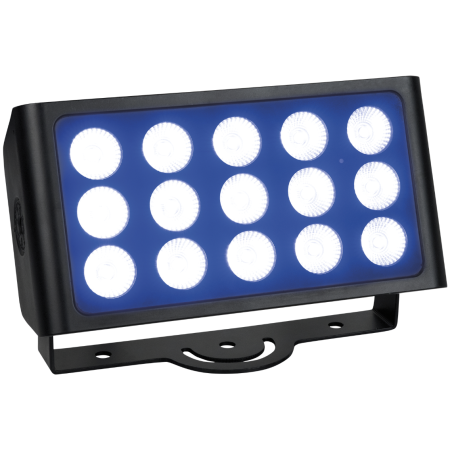

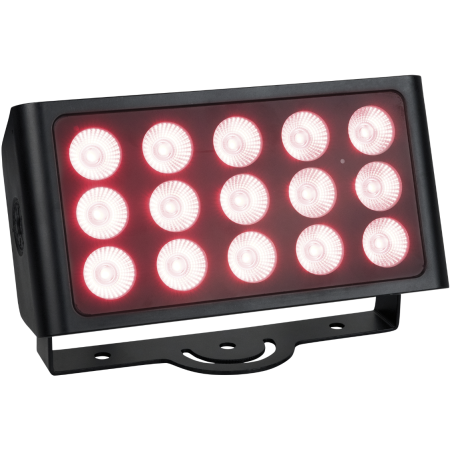

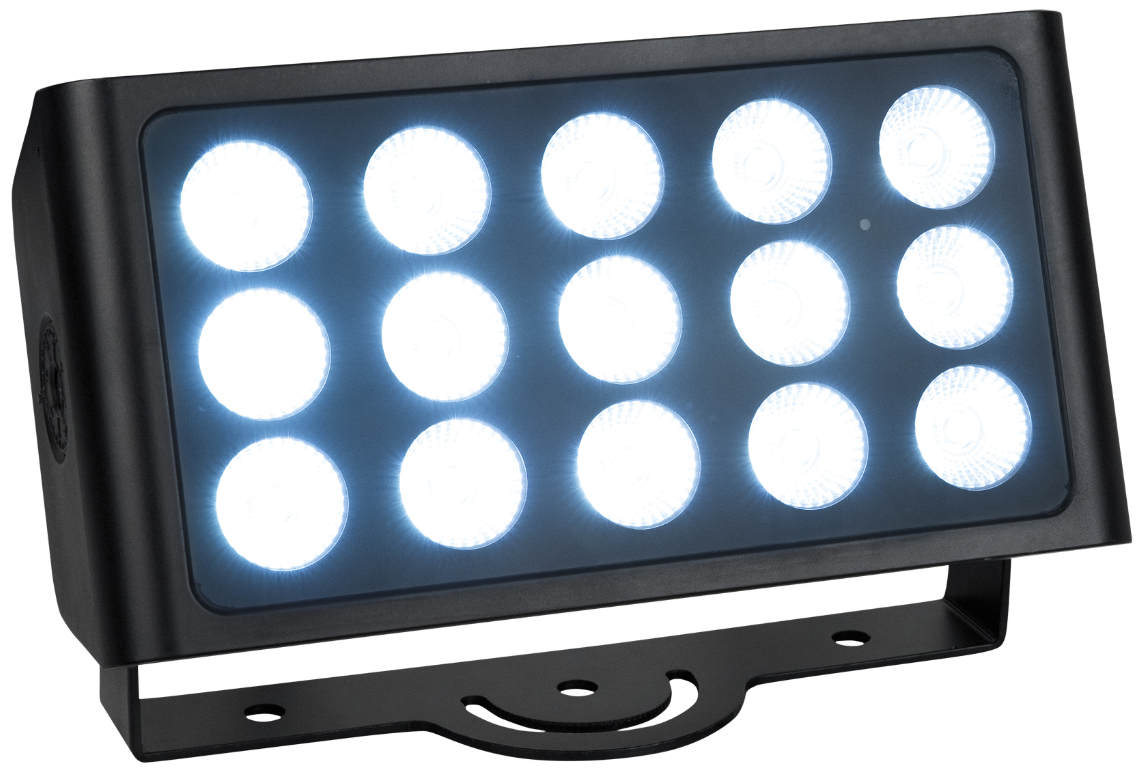

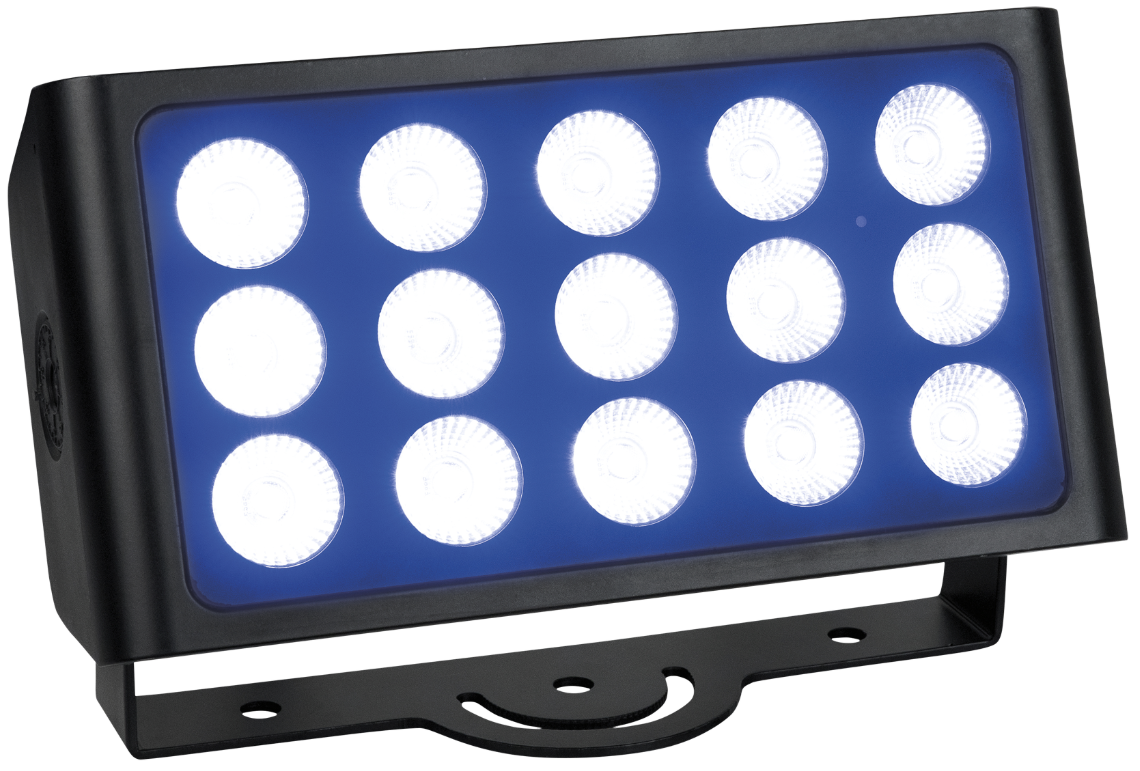

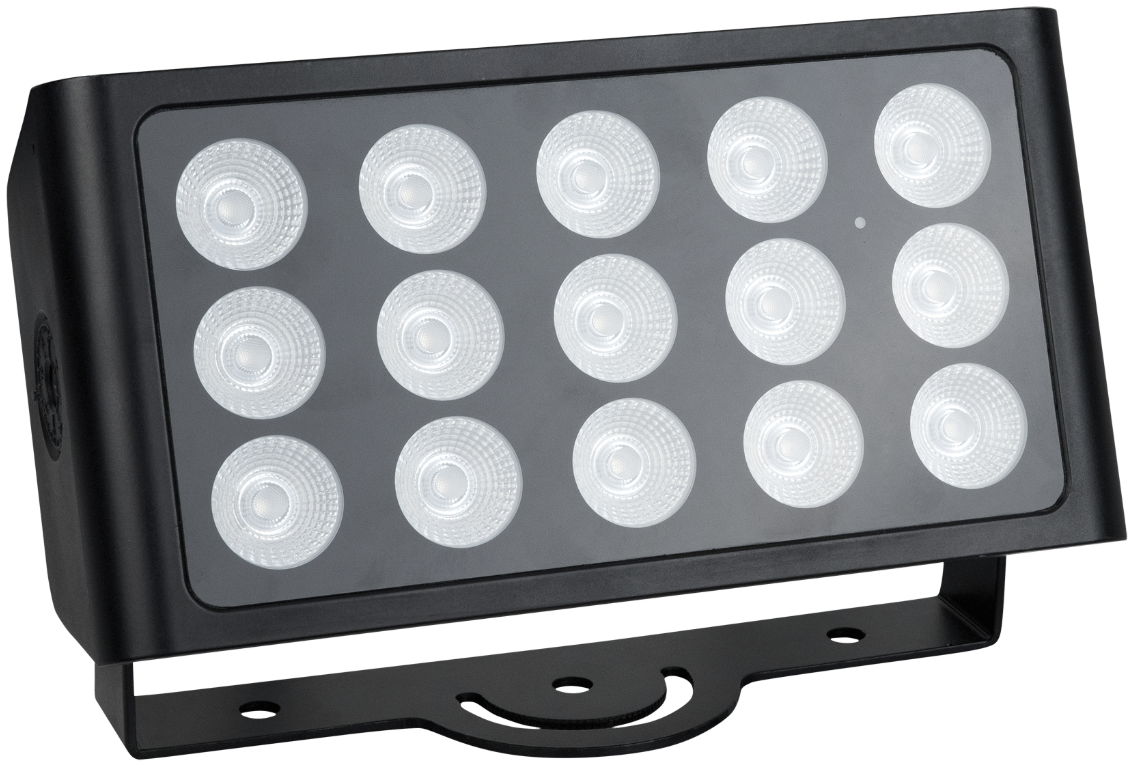

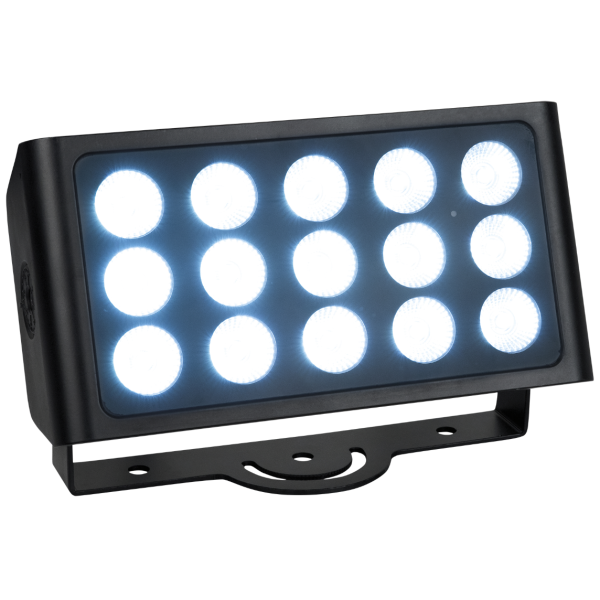

Projecteur LED Showtec Cameleon Flood 15 Q4

Caractéristiques Showtec Cameleon Flood 15 Q4

• Projecteur LED RGBW utilisable pour des applications d’éclairage en intérieur et en extérieur.
• Faisceau fixe de 40° permettant une diffusion large de la lumière.
• Gradateur réglable de 0 à 100 % pour adapter progressivement l’intensité lumineuse.
• Effet stroboscopique réglable de 0 à 15 Hz.
• Modes automatique, manuel, DMX, RDM et maître/esclave pour adapter le contrôle à l’installation.
• Compatibilité avec 4, 6 ou 10 canaux DMX selon le niveau de contrôle souhaité.
• Afficheur OLED tactile destiné à l’accès aux réglages du projecteur.
• Plusieurs courbes de gradation : linéaire, carrée, carrée inversée et courbe en S.
• Indice IP65 adapté aux installations exposées à la poussière et à l’eau.
• Refroidissement passif par convection sans système de ventilation indiqué.
• Commande infrarouge possible avec une télécommande disponible en option.
• Support de montage inclus pour faciliter l’intégration du projecteur.

Informations techniques Showtec Cameleon Flood 15 Q4

• Source lumineuse : 15 LED RGBW de 5 W.
• Flux lumineux total : 3 434 lm.
• Taux de rafraîchissement : 4 000 Hz.
• Angle de faisceau horizontal : 40°.
• Angle de faisceau vertical : 40°.
• Alimentation par batterie : non.
• Modes de contrôle : automatique, DMX, manuel, maître/esclave et RDM.
• Canaux DMX : 4, 6 ou 10.
• Protocole : DMX.
• Afficheur : OLED tactile.
• Courbes de gradation : linéaire, carrée, carrée inversée et courbe en S.
• Gradateur : 0 à 100 %.
• Stroboscope : 0 à 15 Hz.
• Alimentation électrique : 100 à 240 V AC, 50/60 Hz.
• Consommation électrique : 115 W.
• Entrée alimentation : connexion électrique IP65 dédiée.
• Sortie alimentation : connexion électrique IP65 dédiée.
• Connexion DMX : entrée et sortie 3 broches IP65 dédiées.
• Longueur du câble : 1,5 m.
• Dimensions : 330 mm de largeur, 210 mm de hauteur et 170 mm de profondeur.
• Poids : 5,2 kg.
• Indice de protection : IP65.
• Coffrage : aluminium moulé.
• Couleur : noir.
• Température maximale de surface : 80 °C.
• Température minimale de fonctionnement : -10 °C.
• Température ambiante maximale : 40 °C.
• Refroidissement : convection.
• Option de montage : pince.
• Attache de sécurité : oui.
• Câble inclus : connexion électrique IP65 dédiée.
• Support de montage inclus.
• Télécommande infrarouge disponible en option.

Les points clés du Cameleon Flood 15 Q4 Showtec

Pourquoi utiliser le projecteur LED Showtec Cameleon Flood 15 Q4 en intérieur et en extérieur ?

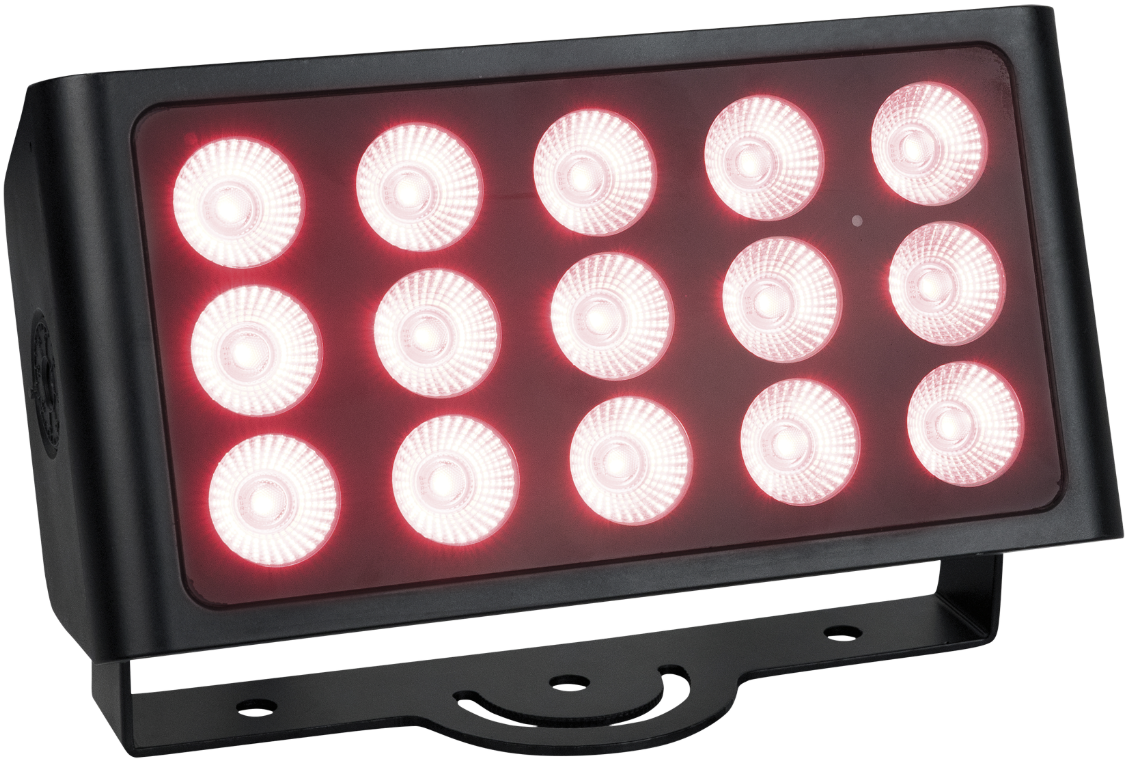

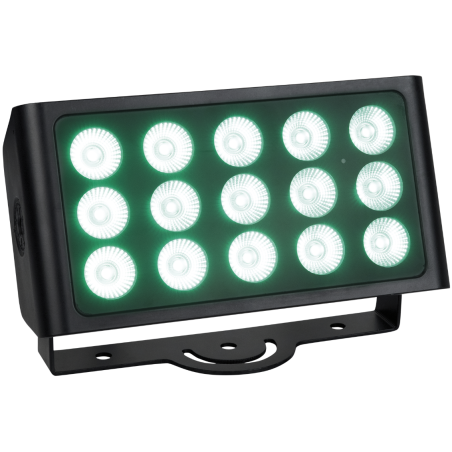

Le Showtec Cameleon Flood 15 Q4 associe 15 sources LED RGBW de 5 W à un flux lumineux total annoncé de 3 434 lm. Son faisceau horizontal et vertical de 40° forme une diffusion fixe adaptée aux applications de type flood. La combinaison rouge, verte, bleue et blanche permet de travailler avec une source RGBW dans différentes configurations d’éclairage. Le taux de rafraîchissement de 4 000 Hz complète les caractéristiques de la source. Pour l’utilisateur, cette architecture réunit dans un même projecteur la génération de lumière, le mélange RGBW, le réglage d’intensité et les effets stroboscopiques, sans modification de l’angle de faisceau.

L’indice de protection IP65 constitue un élément déterminant pour les installations prévues en intérieur comme en extérieur. Selon les informations fournies, le projecteur est résistant à la poussière et à l’eau et convient ainsi aux applications extérieures. Son coffrage en aluminium moulé protège l’électronique et la source LED, tandis que le refroidissement est assuré par convection. La plage de fonctionnement documentée descend jusqu’à -10 °C, avec une température ambiante maximale de 40 °C. La température maximale de surface indiquée atteint 80 °C. Ces données permettent d’intégrer les contraintes thermiques du Cameleon Flood 15 Q4 lors de la préparation d’une installation.

Le projecteur ne fonctionne pas sur batterie et doit donc disposer d’une alimentation secteur compatible avec sa plage de 100 à 240 V AC à 50/60 Hz. Sa consommation est donnée pour 115 W. Showtec prévoit des connexions électriques IP65 dédiées en entrée et en sortie, ainsi que des connexions DMX IP65, afin de conserver une connectique cohérente avec l’environnement d’utilisation décrit. Pour l’analyse Energyson, les éléments de fiabilité explicitement documentés sont l’indice IP65, le coffrage en aluminium moulé, la convection et les limites thermiques fournies. Aucune durée de garantie ni autre certification n’est précisée dans les informations disponibles.

Contrôle DMX, RDM et réglages du projecteur Showtec Cameleon Flood 15 Q4

Le Showtec Cameleon Flood 15 Q4 propose plusieurs méthodes de pilotage afin de s’adapter à différentes configurations d’éclairage. Les modes disponibles comprennent le fonctionnement automatique, le contrôle manuel, le DMX, le RDM et le fonctionnement maître/esclave. Le projecteur peut être configuré sur 4, 6 ou 10 canaux DMX, ce qui permet de choisir différents niveaux d’accès aux paramètres selon la programmation utilisée. Des programmes intégrés sont également disponibles en fonctionnement manuel ou automatique. Pour une installation autonome, le contrôle direct peut ainsi être privilégié, tandis qu’une installation centralisée peut exploiter le protocole DMX et les différents modes de canaux proposés.

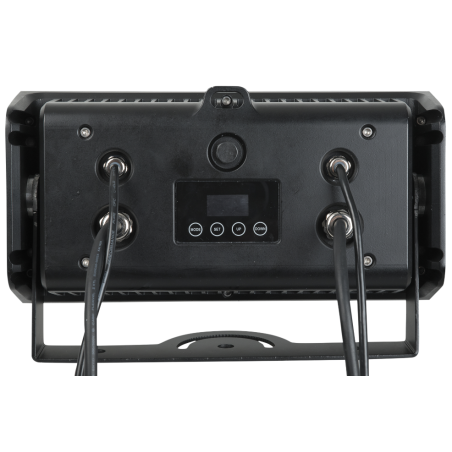

L’afficheur OLED tactile sert d’interface locale pour accéder aux réglages du Cameleon Flood 15 Q4. Le gradateur couvre une plage de 0 à 100 %, complétée par quatre courbes indiquées : linéaire, carrée, carrée inversée et courbe en S. Ces options permettent d’adapter le comportement de la variation d’intensité aux besoins de programmation. Un effet stroboscopique réglable de 0 à 15 Hz est également intégré. Le projecteur prend en charge une commande infrarouge, avec une télécommande disponible en option. Cette diversité de commandes permet de sélectionner un fonctionnement direct, synchronisé ou piloté depuis un système DMX selon l’installation.

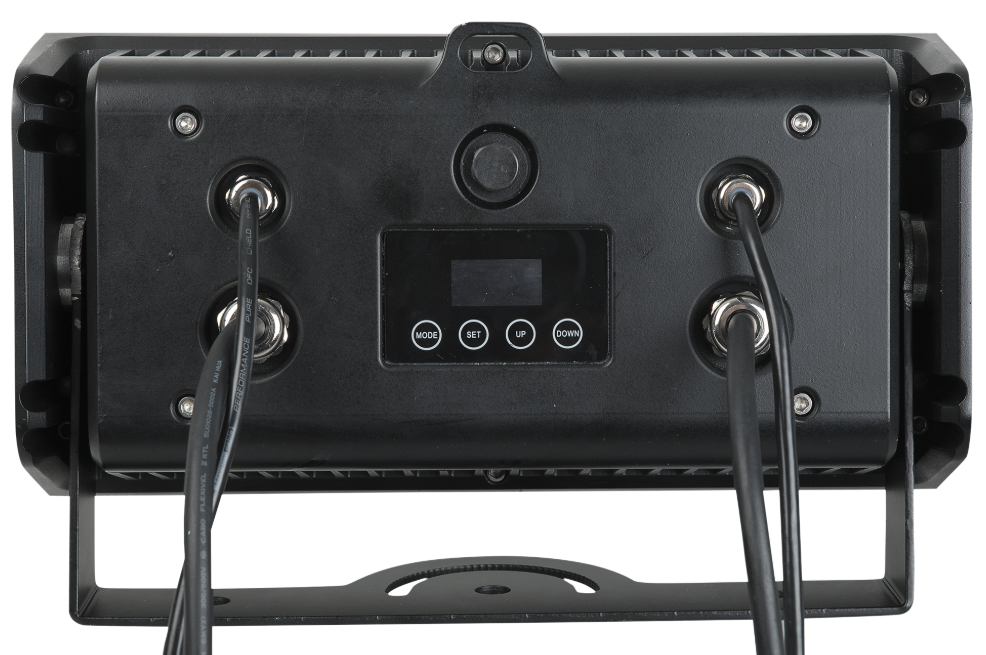

La connectique DMX utilise des entrées et sorties 3 broches IP65 dédiées. Cette configuration autorise l’intégration du projecteur dans une chaîne DMX compatible et accompagne le fonctionnement maître/esclave proposé par Showtec. Le protocole RDM figure également parmi les modes de contrôle annoncés. Pour l’utilisateur, le choix entre trois configurations de canaux, l’afficheur OLED tactile et les programmes intégrés permet de faire évoluer le niveau de commande sans modifier la source lumineuse. Dans une lecture technique Energyson, la compatibilité doit rester basée sur les protocoles et connecteurs indiqués. Aucun protocole de contrôle supplémentaire ni compatibilité réseau autre que ceux fournis n’est documenté.

Comment installer et raccorder le projecteur LED Showtec Cameleon Flood 15 Q4 ?

Le Cameleon Flood 15 Q4 mesure 330 mm de largeur, 210 mm de hauteur et 170 mm de profondeur pour un poids indiqué de 5,2 kg. Showtec prévoit un montage par pince et indique la présence d’une attache de sécurité. Un support de montage est inclus avec le projecteur. Ces éléments doivent être pris en compte pour déterminer la position de l’appareil et son mode de fixation. L’angle de faisceau reste fixe à 40° horizontalement et verticalement : le positionnement du projecteur joue donc directement sur la zone couverte, puisqu’aucun réglage d’ouverture du faisceau n’est mentionné dans les spécifications disponibles.

L’alimentation fonctionne entre 100 et 240 V AC à 50/60 Hz, avec une consommation annoncée de 115 W. L’appareil dispose d’une connexion électrique IP65 dédiée en entrée et d’une connexion correspondante en sortie. Un câble de connexion électrique IP65 dédié est inclus et la longueur de câble indiquée est de 1,5 m. Pour le contrôle DMX, Showtec mentionne une entrée et une sortie 3 broches IP65 dédiées. Ces caractéristiques permettent de préparer simultanément le raccordement électrique et le câblage de commande lors de l’installation, tout en tenant compte des connecteurs spécifiques prévus pour ce modèle.

Le refroidissement par convection doit également être intégré au choix de l’emplacement. Les informations techniques indiquent une température minimale de fonctionnement de -10 °C, une température ambiante maximale de 40 °C et une température de surface pouvant atteindre 80 °C. Ces valeurs fournissent des limites concrètes pour l’exploitation du projecteur. L’indice IP65 et le coffrage en aluminium moulé complètent les données concernant son environnement d’utilisation. Du point de vue Energyson, une installation doit être préparée à partir de ces caractéristiques, du poids de 5,2 kg, du montage par pince et de l’attache de sécurité documentée, sans extrapoler au-delà des spécifications fournies.

Protection IP65, conception et fonctionnement du Showtec Cameleon Flood 15 Q4

Le Showtec Cameleon Flood 15 Q4 utilise un coffrage en aluminium moulé de couleur noire et bénéficie d’un classement IP65. Les informations fournies décrivent cette protection comme résistante à la poussière et à l’eau et adaptée à un usage extérieur. Le projecteur peut ainsi être envisagé pour des configurations d’éclairage intérieures ou extérieures correspondant à ce niveau de protection. Sa conception rassemble dans un boîtier de 330 × 210 × 170 mm les 15 LED RGBW, l’électronique de contrôle, l’afficheur OLED tactile et les connexions dédiées. Son poids de 5,2 kg doit être intégré au choix du support et de la fixation.

Le refroidissement fonctionne par convection. Aucune alimentation par batterie n’est prévue, le fonctionnement reposant sur une alimentation secteur comprise entre 100 et 240 V AC. La consommation de 115 W doit être prise en compte dans le dimensionnement de l’installation électrique. Les connexions d’alimentation en entrée et en sortie sont des modèles IP65 dédiés, comme les connexions DMX 3 broches indiquées. Le projecteur est livré avec une connexion électrique IP65 dédiée et son support de montage. La télécommande infrarouge reste un accessoire optionnel, ce qui distingue clairement les éléments inclus des possibilités de contrôle supplémentaires proposées pour ce modèle.

Les températures documentées apportent des repères supplémentaires pour l’exploitation : -10 °C au minimum en fonctionnement, 40 °C au maximum pour la température ambiante et 80 °C pour la température maximale de surface. Elles complètent l’indice IP65 et le refroidissement par convection dans l’évaluation des conditions d’utilisation. L’attache de sécurité indiquée et l’option de montage par pince font partie des informations fournies pour l’accrochage. L’analyse Energyson peut donc s’appuyer sur des données mesurables concernant la protection, les dimensions, le poids, l’alimentation et la température. Aucune autre norme, certification ou durée de garantie n’est indiquée dans la documentation transmise.

Notre avis d’expert Energyson sur Cameleon Flood 15 Q4

Sur la base des caractéristiques communiquées, le Cameleon Flood 15 Q4 réunit des fonctions adaptées à un projecteur flood polyvalent : 15 LED RGBW de 5 W, 3 434 lm, faisceau fixe de 40°, gradateur complet et stroboscope jusqu’à 15 Hz. Les modes DMX, RDM, manuel, automatique et maître/esclave offrent plusieurs approches de pilotage, tandis que l’afficheur OLED tactile donne accès aux réglages locaux. L’indice IP65, le coffrage en aluminium moulé et les connecteurs dédiés sont des éléments à considérer pour les installations extérieures. Le poids de 5,2 kg et les températures de fonctionnement doivent cependant être intégrés à la préparation technique.

Aucun modèle concurrent précis n’ayant été fourni, une comparaison factuelle avec une autre référence du même segment ne peut pas être établie sans ajouter d’informations externes. Le positionnement du Showtec peut toutefois être apprécié à partir de ses données propres : trois modes de canaux DMX, plusieurs courbes de gradation, contrôle RDM, programmes intégrés et télécommande infrarouge optionnelle. Ce projecteur s’adresse particulièrement aux utilisateurs recherchant une source RGBW fixe de 40° pouvant fonctionner en intérieur ou en extérieur, avec plusieurs possibilités de commande. Pour un technicien ou un installateur, la connectique IP65 dédiée devra être prise en compte dès la conception du câblage.

"Le faisceau fixe de 40°, les commandes DMX et l’indice IP65 rendent ce projecteur pertinent lorsque ces caractéristiques correspondent précisément à l’installation prévue." – Conseiller technique, Energyson (éclairage)
