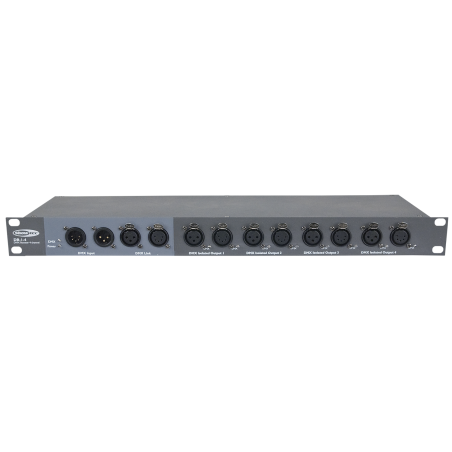

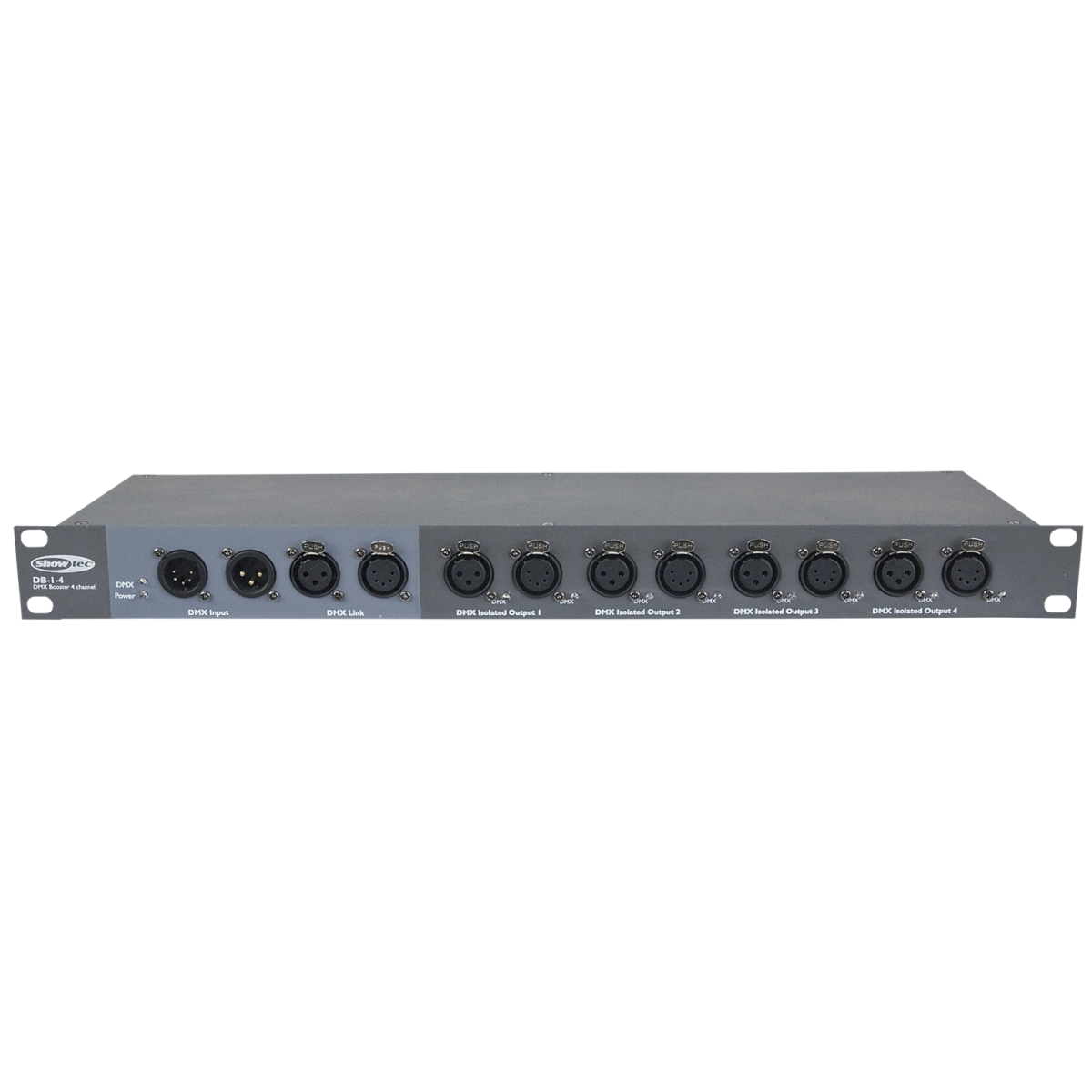

Répartiteur DMX Showtec DB-1-4

Caractéristiques Showtec DB-1-4

• Répartition d’un signal DMX entrant vers quatre sorties séparées pour organiser l’éclairage par zones
• Port thru supplémentaire pour prolonger la ligne DMX vers un autre appareil
• Isolation électrique entre entrées et sorties pour protéger la console et limiter la propagation des défauts
• Connecteurs XLR 3 et 5 broches pour relier tous types de projecteurs sans adaptateur
• LED témoins sur chaque entrée et sortie pour contrôler visuellement la présence du signal DMX
• Montage dans tout boîtier rack standard grâce au format 1U
• Écrou M10 à l’arrière pour une installation sur pied avec bride de stand
• Alimentation à large plage de tension pour une utilisation en tournée
• Boîtier gris en métal et plastique adapté aux usages scéniques

Informations techniques Showtec DB-1-4

• Type : répartiteur optique DMX-512 universel
• Univers DMX : 1
• Sorties DMX : 4 sorties séparées et 1 port thru
• Entrée DMX : XLR 3 broches et XLR 5 broches
• Sortie DMX : XLR 3 broches et XLR 5 broches
• Isolation : électrique entre entrées et sorties
• Indicateurs LED : alimentation et signal
• Alimentation : 100-240 V alternatif, 50/60 Hz
• Consommation : 5 W
• Connecteur d’alimentation : fiche Schuko
• Dimensions : 483 x 134 x 46 mm
• Profondeur d’installation hors connecteur : 134 mm
• Poids : 2,5 kg
• Format : rack 1U
• Indice de protection : IP20, utilisation en intérieur uniquement
• Boîtier : métal et plastique
• Couleur : gris
• Température ambiante maximale : 40 °C
• Fixation : écrou M10 à l’arrière

Les points clés du DB-1-4 Showtec

Répartiteur DMX Showtec DB-1-4 : quatre sorties isolées pour un signal stable

Le répartiteur DMX Showtec DB-1-4 reçoit un signal DMX-512 sur son entrée et le distribue vers quatre sorties séparées, complétées par un port thru supplémentaire. Ce splitter DMX universel répond à un besoin concret des installations d’éclairage scénique : alimenter plusieurs lignes de projecteurs, lyres ou barres LED depuis une seule console, sans relier tous les appareils sur une même ligne. En répartissant le signal, le technicien lumière raccourcit chaque chaîne DMX et simplifie le câblage sur scène, en club ou en salle polyvalente. Le DB-1-4 gère un univers DMX complet et convient aussi bien aux configurations mobiles qu’aux installations fixes.

L’isolation électrique entre les entrées et les sorties constitue l’atout technique majeur de ce booster DMX. Grâce à cette séparation optique, un défaut apparaissant sur une ligne de sortie, qu’il s’agisse d’un câble endommagé, d’un appareil défaillant ou d’une perturbation électrique, reste limité à la branche concernée. La console d’éclairage et les autres lignes restent protégées, ce qui sécurise le spectacle et facilite le diagnostic. Pour un prestataire événementiel, cette architecture apporte une vraie sérénité lors des montages rapides, où les câbles subissent de nombreuses manipulations et où les conditions électriques varient d’un lieu à l’autre.

Alimenté en 100-240 V alternatif à 50/60 Hz, le Showtec DB-1-4 s’adapte aux réseaux électriques européens comme aux installations internationales. Sa consommation limitée à 5 W en fait un élément discret dans le bilan énergétique d’un rack lumière. Le raccordement s’effectue par une fiche Schuko, directement sur la distribution électrique du plateau. Cette alimentation à large plage de tension, associée à un boîtier en métal et plastique, assure un fonctionnement régulier en tournée comme en installation permanente. Chez Energyson, nous sélectionnons ce répartiteur pour sa conception simple et éprouvée, adaptée aux exigences quotidiennes des professionnels de la lumière et du spectacle.

Pourquoi choisir un splitter DMX optique comme le Showtec DB-1-4 ?

Dans une configuration en série, tous les appareils DMX sont reliés les uns aux autres sur une seule ligne. Plus la chaîne s’allonge, plus le signal devient sensible aux mauvais contacts, aux câbles fatigués et aux erreurs de raccordement. Le splitter DMX optique Showtec DB-1-4 répond à cette contrainte en divisant le signal entrant sur quatre sorties indépendantes et un port thru. Chaque branche alimente alors un groupe d’appareils distinct : face, contre, effets ou décor. Cette organisation par zones rend le plan de feu plus lisible et accélère la localisation d’une panne, un gain de temps précieux pendant les balances ou juste avant l’ouverture au public.

Un simple câble en Y ne remplace pas un répartiteur DMX. Le protocole DMX-512 repose sur une topologie en ligne et supporte mal les dérivations passives, qui dégradent la qualité du signal et provoquent des comportements erratiques des projecteurs. En tant que booster DMX, le DB-1-4 fournit à chaque sortie un signal distribué proprement, tout en isolant électriquement les lignes entre elles. Cette approche garantit une transmission cohérente vers les lyres, les PAR LED et les machines à effets, même lorsque le parc d’éclairage mélange des appareils de générations et de marques différentes au sein d’une même installation.

L’isolation électrique protège également l’investissement matériel. La console d’éclairage, souvent l’élément le plus coûteux et le plus sensible du système, n’est plus directement exposée aux défauts survenant sur les lignes de projecteurs. Pour un régisseur, un installateur ou une salle de spectacle, ce niveau de sécurité réduit les risques d’interruption et prolonge la durée de vie de l’équipement de contrôle. Les conseillers Energyson recommandent systématiquement ce type de répartiteur isolé dès que la configuration dépasse quelques appareils ou que les longueurs de câble deviennent importantes, en s’appuyant sur leur expérience terrain et le suivi SAV des installations clients.

Connectique XLR 3 et 5 broches et témoins LED du Showtec DB-1-4

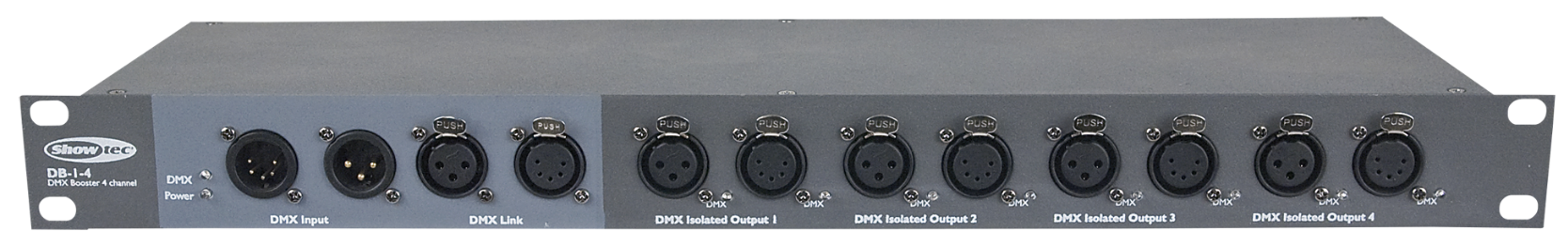

Le Showtec DB-1-4 dispose de connecteurs XLR 3 broches et XLR 5 broches sur son entrée comme sur ses sorties DMX. Cette double connectique règle un problème fréquent dans les parcs d’éclairage : la cohabitation d’appareils équipés de prises différentes. Les projecteurs LED, lyres et contrôleurs d’entrée de gamme utilisent souvent le format 3 broches, tandis que le matériel scénique professionnel et de nombreuses consoles adoptent le format 5 broches. Avec ce répartiteur DMX, chaque ligne se raccorde directement avec le câble adapté, sans adaptateur supplémentaire, ce qui limite les points de contact fragiles et les risques de faux contact.

Les LED témoins intégrées indiquent l’état de l’alimentation et la présence du signal DMX sur chaque entrée et chaque sortie. En un coup d’œil, le technicien vérifie que la console envoie bien ses données et que chaque branche transmet correctement le signal. Ce contrôle visuel accélère la mise en service et le dépannage : lorsqu’un groupe de projecteurs ne réagit plus, il devient simple de déterminer si le problème provient de la source, du répartiteur ou du câblage en aval. Cette lisibilité s’avère particulièrement utile en régie sombre ou lors des changements de plateau rapides entre deux artistes.

Le port thru supplémentaire complète cette connectique en recopiant le signal d’entrée vers un autre appareil. Il permet de prolonger la chaîne DMX vers un second répartiteur, un gradateur ou un groupe de projecteurs situé plus loin sur la scène. L’ensemble forme une solution de distribution cohérente, évolutive et facile à documenter dans un plan de câblage. Les équipes Energyson conseillent de repérer chaque sortie selon la zone d’éclairage desservie afin de faciliter les interventions ultérieures et de conserver une installation claire, même après plusieurs montages et démontages successifs en tournée ou en location.

• Entrée DMX : XLR 3 broches et XLR 5 broches
• Sorties DMX : 4 sorties en XLR 3 broches et XLR 5 broches
• Port thru : recopie du signal d’entrée
• Témoins LED : alimentation et signal

Comment installer le répartiteur DMX Showtec DB-1-4 en rack ou sur pied ?

Le Showtec DB-1-4 adopte un format rack 1U, avec une longueur de 483 mm, une largeur de 134 mm et une hauteur de 46 mm. Il s’installe dans n’importe quel boîtier rack standard, flight case de régie ou baie technique fixe, aux côtés des autres équipements de contrôle lumière. La profondeur d’installation de 134 mm hors connecteur libère de la place dans les racks peu profonds, tandis que le poids de 2,5 kg reste facile à manipuler lors des montages. Ce format normalisé permet d’intégrer le répartiteur DMX dans un rack de tournée prêt à l’emploi, déjà câblé et rapidement opérationnel.

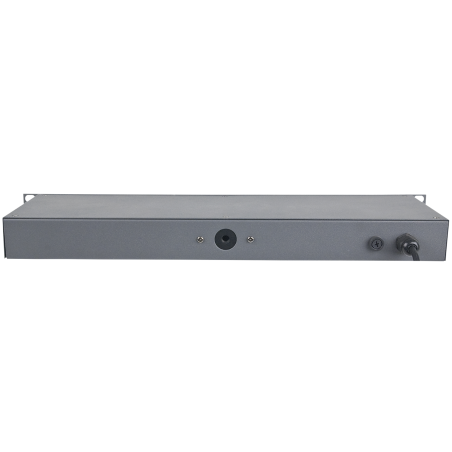

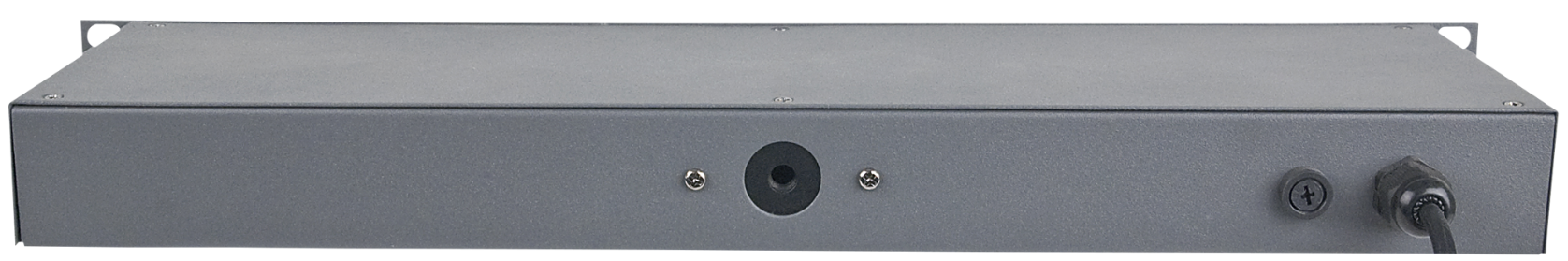

Pour les configurations sans rack, un écrou M10 situé à l’arrière accueille une bride de stand. Le répartiteur peut alors être fixé sur un pied d’éclairage ou une structure, au plus près des projecteurs. Cette option réduit la longueur des câbles DMX entre la scène et les appareils, simplifie le passage des câbles et libère de l’espace au sol. Elle convient particulièrement aux prestataires événementiels qui déploient un éclairage sur plusieurs pieds répartis autour d’une scène, d’une piste de danse ou d’une salle de réception, avec une distribution du signal proche de chaque groupe d’appareils.

Le DB-1-4 bénéficie d’un indice de protection IP20 et se destine exclusivement à une utilisation en intérieur. La température ambiante maximale de fonctionnement atteint 40 °C : il convient donc de prévoir une ventilation suffisante dans les racks fermés et d’éviter la proximité immédiate de sources de chaleur. Le boîtier en métal et plastique, de couleur grise, résiste aux manipulations courantes du spectacle vivant. Les techniciens Energyson accompagnent les clients dans le choix de l’emplacement et du mode de fixation, afin de garantir une installation conforme aux conditions d’utilisation prévues par le fabricant Showtec.

• Montage en rack : 1U, 483 x 134 x 46 mm
• Montage sur pied : écrou M10 pour bride de stand
• Utilisation : intérieur uniquement, IP20
• Température ambiante maximale : 40 °C

Notre avis d’expert Energyson sur DB-1-4

Le Showtec DB-1-4 se distingue par l’association d’une isolation électrique entre entrées et sorties, de quatre sorties séparées et d’un port thru dans un boîtier rack 1U. La double connectique XLR 3 et 5 broches évite l’accumulation d’adaptateurs, source fréquente de pannes sur les parcs mixtes. Les LED témoins sur chaque entrée et sortie rendent le diagnostic immédiat, ce qui fait gagner un temps réel pendant les installations. L’alimentation 100-240 V et la faible consommation de 5 W complètent un ensemble sobre et fiable, pensé pour un usage intensif en régie comme en tournée.

Face à des répartiteurs DMX compacts au format boîtier, conçus pour être posés au sol, le DB-1-4 apporte une intégration plus propre grâce au montage en rack et à la fixation M10 sur pied. En contrepartie, il reste limité à un seul univers DMX et à une utilisation en intérieur. Nous le recommandons aux prestataires événementiels, aux techniciens lumière et aux salles de spectacle qui gèrent plusieurs lignes de projecteurs. Un DJ ou un groupe qui développe progressivement son éclairage y trouvera aussi une base solide pour structurer son installation.

"Placez le DB-1-4 en tête de rack juste après la console et dédiez chaque sortie à une zone de projecteurs : le dépannage sur scène devient nettement plus rapide." – Julien, technicien lumière, Energyson (éclairage scénique et contrôle DMX)
