Showtec
DB-1-4/RDM

Booster DMX Showtec DB-1-4/RDM

Caractéristiques Showtec DB-1-4/RDM

• Répartition d'un signal DMX entrant vers 4 lignes séparées pour organiser le câblage par zones d'éclairage
• Port Through supplémentaire pour prolonger la chaîne DMX en configuration daisy chain
• Prise en charge du protocole Remote Device Management pour la gestion à distance des appareils compatibles
• Double connectique XLR 3 et 5 broches pour raccorder aussi bien des projecteurs récents que des équipements plus anciens
• LED témoins sur l'entrée et sur chaque sortie pour contrôler l'état du signal en un coup d'œil
• Montage en rack 19 pouces ou sur structure grâce à l'écrou M10 situé à l'arrière
• Format 1U compact qui préserve l'espace dans le rack technique
• Faible consommation de 5 W adaptée aux longues sessions d'exploitation
• Alimentation sur large plage de tension pour une utilisation sur différents réseaux électriques
• Câble d'alimentation IEC fourni pour une mise en service immédiate

Informations techniques Showtec DB-1-4/RDM

• Type : splitter booster DMX-512
• Nombre de sorties DMX : 4, plus 1 port Through
• Protocoles : DMX, RDM
• Mode de contrôle : DMX
• Nombre d'univers : 1
• Entrée DMX : XLR 3 broches et XLR 5 broches
• Sorties DMX : XLR 3 broches et XLR 5 broches
• Alimentation : 120-250 V AC, 50/60 Hz
• Consommation électrique : 5 W
• Connecteur d'alimentation : IEC
• Dimensions : 483 x 134 x 46 mm
• Profondeur d'installation hors connecteur : 134 mm
• Poids : 2,5 kg
• Format : rack 19 pouces, 1U
• Fixation sur structure : écrou M10 à l'extrémité arrière
• Indice de protection : IP20, utilisation en intérieur uniquement
• Boîtier : métal et plastique
• Couleur : gris
• Indicateurs LED : alimentation et signal
• Température ambiante maximale : 40 °C
• Câble inclus : câble IEC

Les points clés du DB-1-4/RDM Showtec

Distribution du signal DMX-512 avec le splitter Showtec DB-1-4/RDM

Le Showtec DB-1-4/RDM appartient à la gamme DB de splitters DMX-512 universels conçus pour répartir un signal de commande lumière vers plusieurs lignes indépendantes. Le signal DMX entrant, envoyé par une console, un contrôleur ou une interface logicielle, est distribué sur quatre sorties séparées, complétées par un port Through qui permet de poursuivre la chaîne en configuration daisy chain. Cette architecture évite de relier en série un trop grand nombre de lyres, de barres LED ou de machines à effets sur une seule ligne. Chaque branche alimente ainsi sa propre zone d'éclairage, ce qui simplifie le câblage d'une scène, d'un plateau événementiel ou d'une installation fixe.

Ce booster DMX travaille sur un univers, soit une ligne de commande complète répartie sur plusieurs départs. Des LED témoins indiquent l'état du signal sur l'entrée et sur chaque sortie, ce qui permet au technicien lumière de vérifier immédiatement qu'une branche reçoit bien les données. Lorsqu'un projecteur ne répond pas, ce retour visuel aide à localiser la ligne concernée sans démonter l'installation. Chez Energyson, nos conseillers recommandent ce type de répartiteur dès que le réseau d'éclairage s'étend sur plusieurs zones ou dépasse une simple chaîne de quelques appareils, afin de conserver une distribution lisible, structurée et une maintenance facilitée au quotidien.

Pourquoi choisir un booster DMX compatible RDM comme le Showtec DB-1-4/RDM ?

Le protocole RDM, pour Remote Device Management, complète le DMX en autorisant un dialogue entre le contrôleur et les appareils compatibles. Le Showtec DB-1-4/RDM prend en charge ce protocole, ce qui permet de conserver les fonctions de gestion à distance à travers le répartiteur. Pour un régisseur ou un installateur, cela signifie pouvoir identifier et paramétrer des projecteurs compatibles depuis le poste de commande, sans avoir à accéder physiquement à chaque appareil accroché sur une structure ou en hauteur. Ce gain de temps devient appréciable lors des montages répétés, des tournées ou des installations fixes difficiles d'accès.

La gamme DB de Showtec propose le DB-1-4 avec ou sans RDM. La version RDM est à privilégier dès que le parc de projecteurs comporte des appareils compatibles, ou lorsque l'installation est appelée à évoluer vers ce type d'équipements. Elle garantit une infrastructure de distribution cohérente avec les pratiques actuelles de la régie lumière. Les techniciens Energyson accompagnent régulièrement des salles, des prestataires et des intégrateurs dans le choix de leur architecture DMX, et orientent vers la version RDM lorsque la configuration à distance des appareils représente un avantage concret pour l'exploitation et la maintenance.

Comment installer le Showtec DB-1-4/RDM en rack 19 pouces ou sur structure ?

Le Showtec DB-1-4/RDM adopte un format rack 19 pouces d'une unité, avec une longueur de 483 mm, une hauteur de 46 mm et une profondeur d'installation de 134 mm hors connecteur. Cette faible profondeur facilite son intégration dans un rack de régie, un flight case ou une baie technique déjà équipée d'une console, d'une interface DMX ou d'un distributeur électrique. Son poids de 2,5 kg reste raisonnable pour un matériel destiné à être transporté régulièrement entre différents lieux de prestation, tout en offrant une bonne stabilité une fois fixé dans le rack.

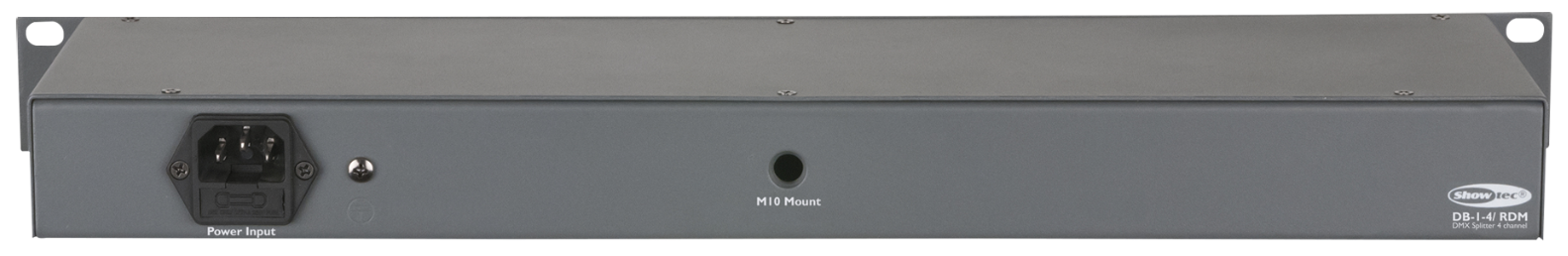

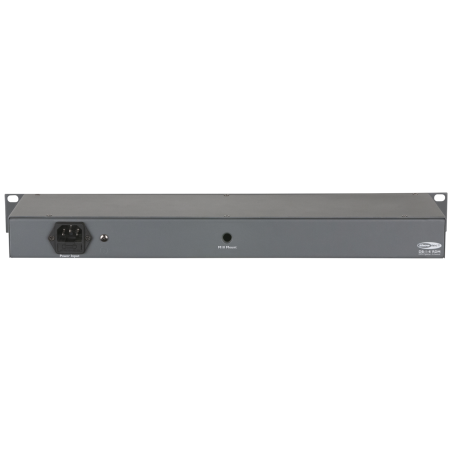

Le boîtier peut également être installé directement sur une poutrelle grâce à l'écrou M10 placé à l'extrémité arrière de l'unité. Cette option permet de positionner le splitter au plus près des projecteurs et de raccourcir les longueurs de câbles DMX vers chaque zone. Le câble d'alimentation IEC fourni permet un raccordement immédiat. Energyson conseille de prévoir un emplacement ventilé et accessible, pour pouvoir surveiller les LED témoins pendant l'exploitation, et de vérifier que la fixation sur structure est réalisée avec un accessoire adapté à la charge et conforme aux usages de sécurité scénique.

Connectique XLR 3 et 5 broches, alimentation et conditions d'utilisation du Showtec DB-1-4/RDM

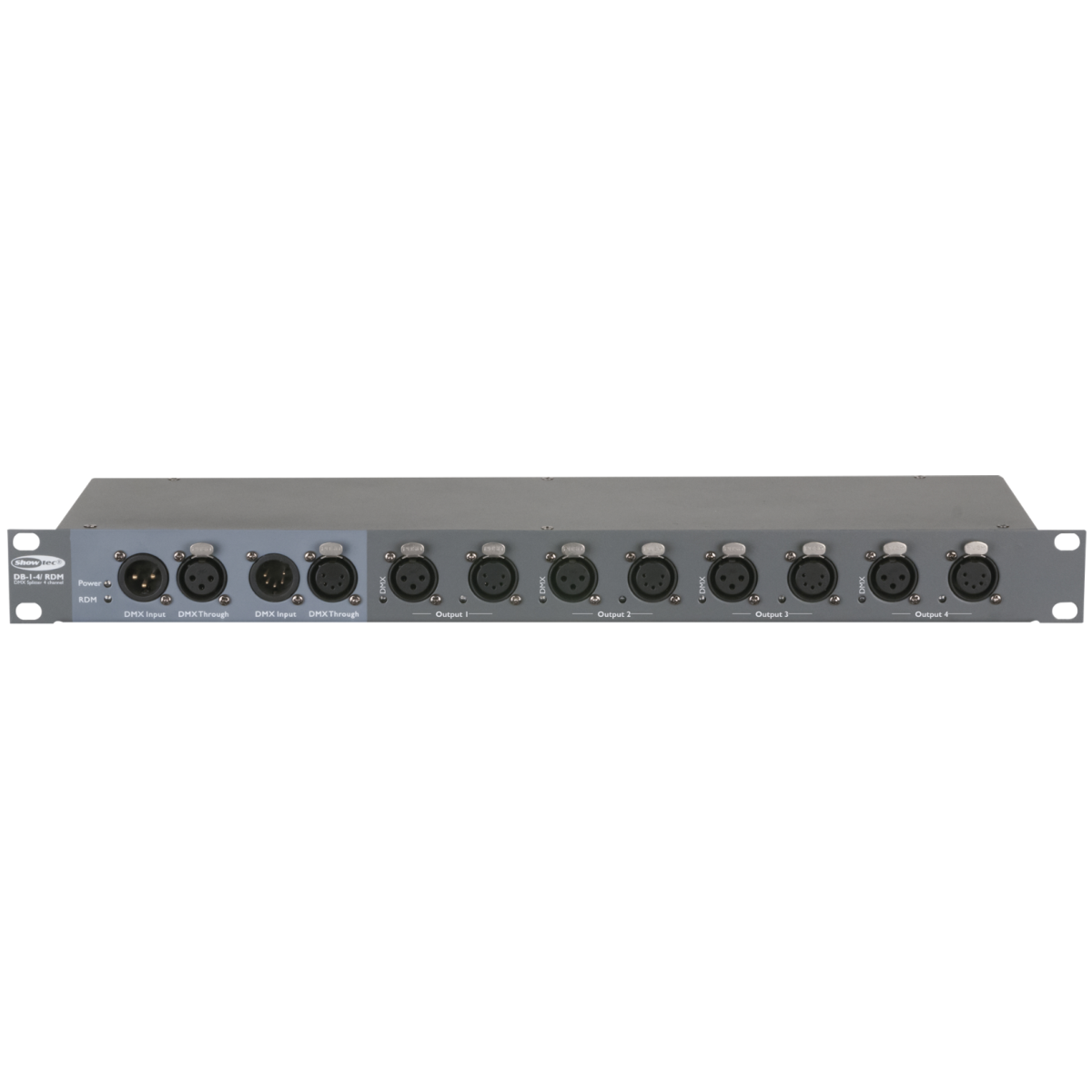

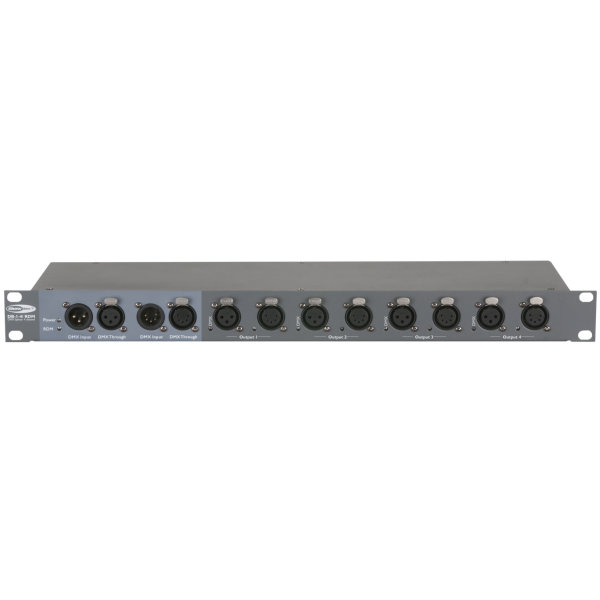

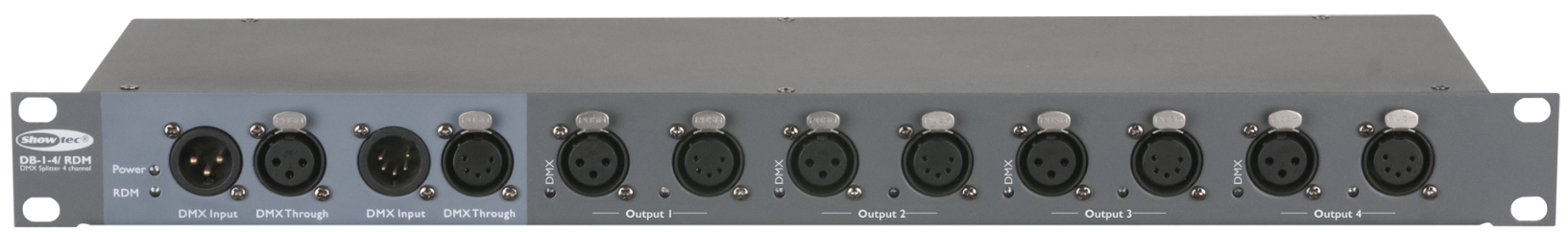

Le Showtec DB-1-4/RDM propose des entrées et des sorties DMX en XLR 3 broches et en XLR 5 broches. Cette double connectique permet de relier sans adaptateur des projecteurs, des contrôleurs et des câbles utilisant l'un ou l'autre standard, ce qui est fréquent dans un parc de matériel constitué au fil des années. L'exploitant peut ainsi faire cohabiter des équipements récents et plus anciens sur la même installation. Cette polyvalence réduit le nombre d'adaptateurs à transporter et limite les risques de faux contacts liés à leur accumulation sur les lignes de commande.

L'alimentation accepte une tension de 120 à 250 V AC en 50/60 Hz via un connecteur IEC, pour une consommation de seulement 5 W. Le boîtier en métal et plastique, de couleur grise, est classé IP20 et réservé à une utilisation en intérieur, avec une température ambiante maximale de 40 °C. Ces caractéristiques le destinent aux salles de spectacle, clubs, studios, salles polyvalentes ou régies techniques. Energyson rappelle qu'un usage conforme à ces limites d'environnement contribue à la fiabilité du signal DMX et à la durée de vie du matériel, avec l'accompagnement de notre service après-vente en cas de besoin.

Notre avis d'expert Energyson sur DB-1-4/RDM

Le Showtec DB-1-4/RDM répond à un besoin très courant en éclairage scénique : répartir proprement un univers DMX sur plusieurs zones sans multiplier les longues chaînes d'appareils. Son format 1U peu profond s'intègre facilement dans un rack de régie, et la fixation par écrou M10 offre une vraie souplesse pour le placer sur une structure. La double connectique XLR 3 et 5 broches en entrée comme en sortie est un point pratique au quotidien, car elle évite une bonne partie des adaptateurs. Les LED témoins par sortie sont lisibles et rendent le diagnostic rapide lors des montages.

Face au DB-1-8/RDM de la même gamme, qui propose 8 sorties uniquement en XLR 3 broches, le DB-1-4/RDM mise sur la polyvalence de connectique plutôt que sur le nombre de départs. Face aux splitters sans RDM du même segment, il conserve la possibilité de gérer à distance les appareils compatibles. Nous le recommandons aux prestataires événementiels, aux salles de taille moyenne et aux groupes qui gèrent un parc mixte de projecteurs. Pour une installation nécessitant davantage de lignes en XLR 3 broches, le DB-1-8/RDM sera plus adapté.

"Placer le DB-1-4/RDM au plus près des projecteurs et réserver une sortie par zone permet de diagnostiquer une ligne défaillante en quelques secondes grâce aux LED témoins." – Mathieu, technicien éclairage scénique, Energyson (distribution DMX et pilotage lumière)
