Showtec
DB-1-8

Booster DMX Showtec DB-1-8

Caractéristiques Showtec DB-1-8

• Répartition d'un signal DMX entrant vers 8 sorties séparées pour organiser l'installation lumière en plusieurs branches
• Port Through supplémentaire pour prolonger la ligne DMX principale en configuration daisy chain
• Isolation électrique entre entrées et sorties pour protéger la console et les appareils raccordés
• LED témoins claires indiquant l'état du signal DMX sur chaque entrée et chaque sortie
• Voyant de mise sous tension pour un contrôle visuel rapide du fonctionnement
• Montage en rack 19 pouces sur une seule unité pour une intégration compacte
• Écrou M10 à l'arrière pour fixer l'appareil sur une poutrelle à l'aide d'une bride
• Alimentation universelle 100-240 V AC adaptée aux différents réseaux électriques
• Câble d'alimentation fixe avec fiche Schuko pour éviter les pertes de cordon en tournée
• Boîtier en métal gris robuste pour les usages en salle, sur scène et en installation fixe

Informations techniques Showtec DB-1-8

• Type : booster et répartiteur DMX-512
• Nombre de sorties DMX : 8
• Connecteurs de sortie : XLR 3 broches
• Port supplémentaire : Through
• Isolation : électrique entre entrées et sorties
• Mode de contrôle : DMX
• Nombre d'univers : 1
• Alimentation : 100-240 V AC, 50/60 Hz
• Consommation électrique : 5 W
• Connecteur d'alimentation : fiche Schuko
• Câble inclus : câble d'alimentation fixe
• Indicateurs LED : puissance, signal
• Longueur : 483 mm
• Largeur : 134 mm
• Hauteur : 46 mm
• Profondeur d'installation hors connecteur : 134 mm
• Poids : 2,5 kg
• Format : rack 19 pouces, 1U
• Fixation arrière : écrou M10 pour bride
• Indice de protection : IP20, utilisation en intérieur uniquement
• Température ambiante maximale : 40 °C
• Boîtier : métal
• Couleur : gris

Les points clés du DB-1-8 Showtec

Distribution du signal DMX-512 avec le booster Showtec DB-1-8

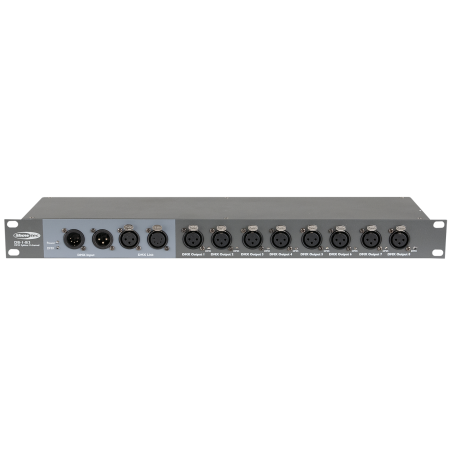

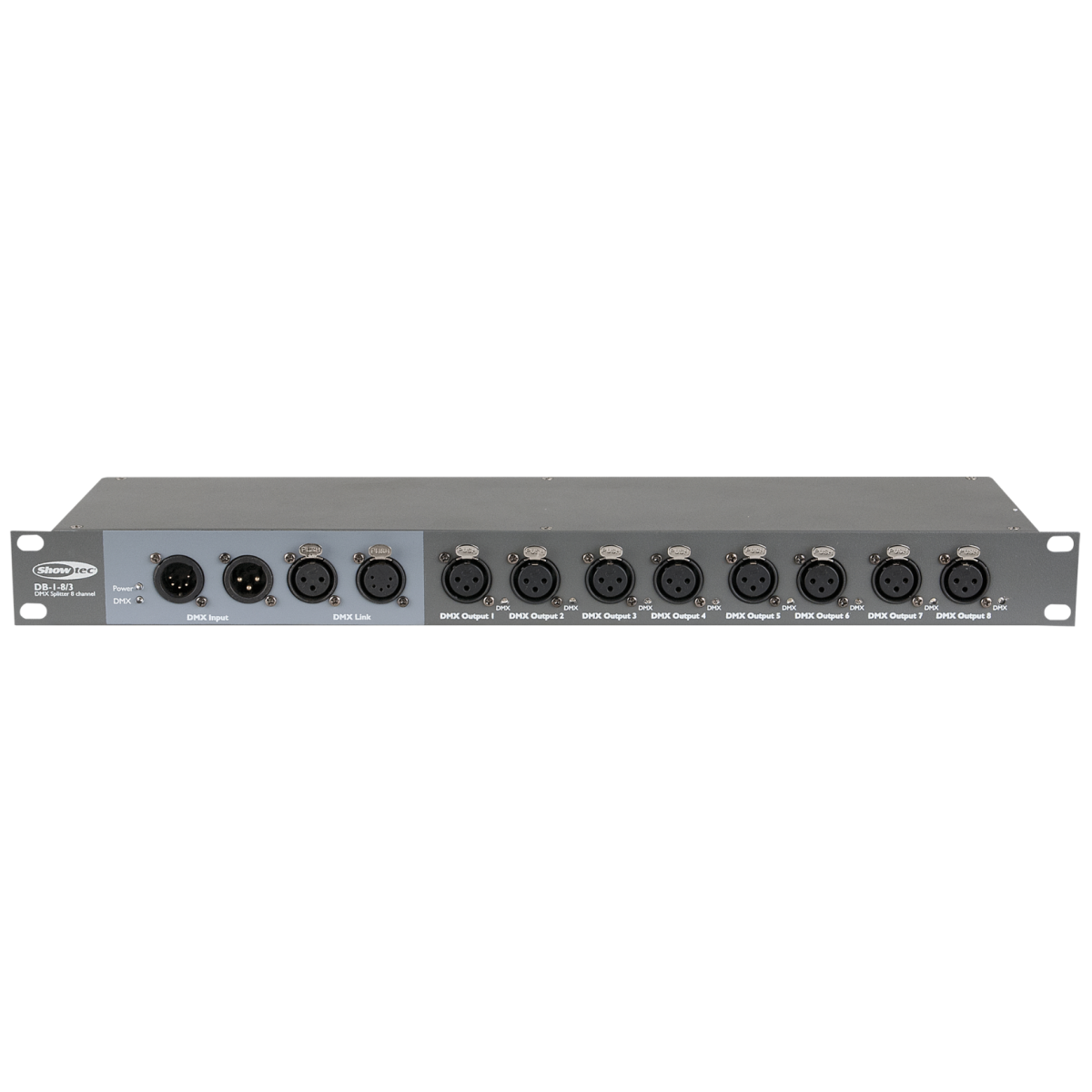

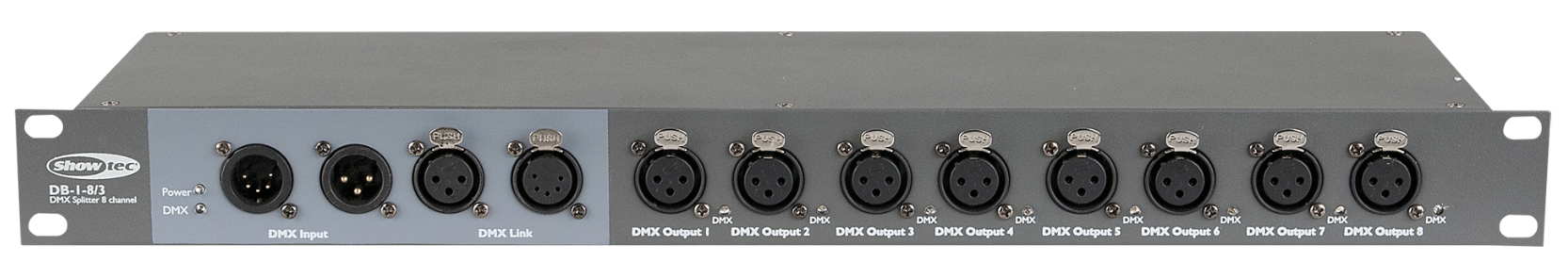

Le booster DMX Showtec DB-1-8 appartient à la gamme DB, une série de splitters DMX-512 universels pensés pour les installations d'éclairage scénique. Son rôle consiste à recevoir un signal DMX entrant et à le distribuer vers 8 sorties séparées, chacune équipée d'un connecteur XLR 3 broches. Un port Through supplémentaire permet de prolonger la ligne principale en configuration daisy chain, sans rompre la continuité du câblage. Cette architecture facilite la création de plusieurs branches indépendantes depuis une seule console lumière, pour alimenter des projecteurs répartis sur scène, en salle ou sur différentes structures de poutrelle.

Dans une installation lumière, relier tous les appareils sur une seule chaîne rallonge le parcours du signal et complique la recherche de panne. Avec ce répartiteur DMX, le technicien organise son câblage en branches distinctes, par exemple une sortie pour la face, une pour le contre et une pour les effets. Chaque branche se contrôle individuellement grâce aux LED témoins, ce qui accélère le montage comme le démontage. Le Showtec DB-1-8 gère un univers DMX, ce qui correspond à la majorité des configurations de petites et moyennes scènes, de salles polyvalentes et de régies événementielles.

Le mode de contrôle DMX et la connectique XLR 3 broches assurent une intégration directe avec les câbles DMX couramment utilisés en éclairage scénique. La présence d'un port Through complète les 8 sorties et offre une flexibilité appréciable lorsque le plan de feu évolue. Pour les équipes techniques, ce splitter DMX se traduit par un gain de temps au câblage, une meilleure lisibilité de l'installation et une fiabilité accrue en exploitation. Les conseillers Energyson accompagnent le choix du bon nombre de sorties selon la taille du parc lumière et la configuration de la salle.

Pourquoi l'isolation électrique du Showtec DB-1-8 protège votre installation lumière ?

L'isolation électrique entre entrées et sorties constitue l'un des atouts majeurs du booster DMX Showtec DB-1-8. Elle sépare électriquement la partie reliée à la console lumière de la partie reliée aux projecteurs. Concrètement, un défaut survenant sur une ligne de sortie, comme un câble endommagé ou un appareil défectueux, reste circonscrit du côté des sorties. La console, qui représente souvent l'élément le plus coûteux et le plus sensible de la régie, se trouve ainsi mieux protégée. Cette séparation contribue à la stabilité du signal DMX et à la sérénité des équipes pendant un spectacle.

Sur une scène ou dans une salle équipée, les projecteurs sont souvent alimentés par des circuits électriques différents et installés à distance de la régie. Ces configurations multiplient les risques de perturbations sur la ligne DMX. Un répartiteur isolé comme le Showtec DB-1-8 limite la propagation de ces perturbations vers l'entrée et donc vers le pupitre de commande. Pour un régisseur lumière, cette protection se traduit par moins d'interruptions, un diagnostic simplifié et une exploitation plus sûre, que ce soit pour un concert, une pièce de théâtre, une conférence ou une installation permanente en salle de spectacle.

Les LED témoins complètent cette logique de sécurité en affichant l'état du signal DMX sur chaque entrée et chaque sortie. En cas d'anomalie, le technicien identifie rapidement la branche concernée sans débrancher l'ensemble de l'installation. Associée au voyant de mise sous tension, cette signalisation visuelle offre une lecture claire du fonctionnement du splitter DMX. Chez Energyson, nos techniciens recommandent systématiquement un booster isolé dès que l'installation comporte plusieurs lignes de projecteurs, afin de préserver la console et de garantir la continuité du spectacle, avec l'appui de notre service après-vente en cas de besoin.

Comment installer le répartiteur DMX Showtec DB-1-8 en rack 19 pouces ou sur poutrelle ?

Le Showtec DB-1-8 se distingue par sa double possibilité de montage. Son boîtier au format 19 pouces occupe une seule unité de rack, avec une longueur de 483 mm, une largeur de 134 mm et une hauteur de 46 mm. Il s'intègre ainsi facilement dans un rack de régie, aux côtés d'une console lumière, d'un gradateur ou d'autres équipements techniques. La profondeur d'installation de 134 mm hors connecteur laisse de la place pour le passage des câbles DMX et du câble d'alimentation à l'arrière du rack, ce qui facilite l'organisation du câblage.

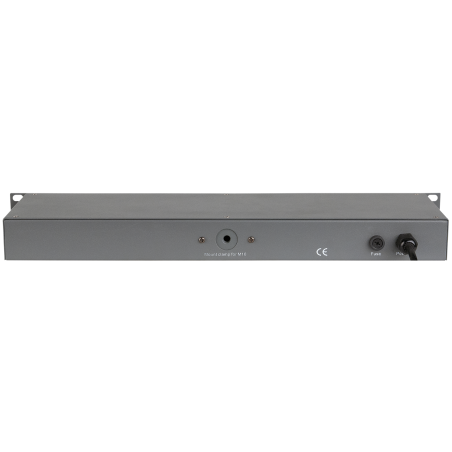

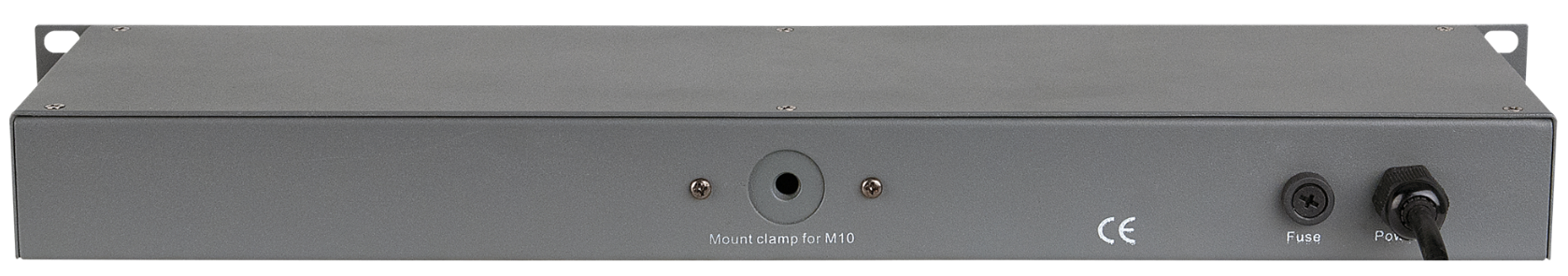

L'écrou M10 situé à l'extrémité arrière de l'unité permet également une fixation directe sur une poutrelle à l'aide d'une bride. Cette solution rapproche le booster DMX des projecteurs installés en hauteur et réduit la longueur des câbles DMX à tirer depuis la régie. Une seule ligne descend alors de la console vers le répartiteur, qui redistribue le signal vers les différentes branches de la structure. Avec un poids de 2,5 kg, l'appareil reste simple à manipuler lors de l'accroche, que ce soit sur un pont lumière, un portique ou une structure de salle.

Côté alimentation, le Showtec DB-1-8 accepte une tension de 100-240 V AC en 50/60 Hz et consomme seulement 5 W. Le câble d'alimentation est fixe et se termine par une fiche Schuko, ce qui évite de chercher un cordon au moment du montage. Cette conception pratique convient aussi bien aux installations fixes qu'aux prestations mobiles. Les techniciens Energyson peuvent vous conseiller sur l'implantation du répartiteur, le choix du rack et les accessoires d'accroche adaptés, afin de réaliser une installation propre, sécurisée et conforme aux usages professionnels de l'éclairage scénique.

Robustesse et conditions d'utilisation du splitter DMX Showtec DB-1-8

Le Showtec DB-1-8 repose sur un boîtier en métal de couleur grise, pensé pour résister aux manipulations répétées en régie comme en tournée. Cette construction robuste protège l'électronique interne des chocs liés au transport et au montage. Associée au câble d'alimentation fixe, elle limite les points de faiblesse et réduit le risque de pièces perdues. Pour une société de prestation événementielle ou une salle polyvalente, cette fiabilité mécanique se traduit par un équipement durable, capable d'accompagner de nombreuses dates sans perte de performance sur la distribution du signal DMX.

L'appareil présente un indice de protection IP20, ce qui le destine à une utilisation en intérieur uniquement. Il convient donc aux salles de spectacle, théâtres, auditoriums, salles de conférence, clubs et lieux de réception. Pour une installation en extérieur, il doit être placé dans un rack ou un abri protégé des intempéries. La température ambiante maximale de fonctionnement est de 40 °C, une donnée à prendre en compte dans les régies peu ventilées ou à proximité de sources de chaleur comme des projecteurs à forte puissance.

Respecter ces conditions d'utilisation garantit la longévité du booster DMX et la stabilité du signal lumière. Une bonne ventilation du rack, un positionnement à l'abri de l'humidité et une vérification régulière des connecteurs XLR suffisent à maintenir l'appareil en bon état de fonctionnement. Les équipes Energyson accompagnent les professionnels dans le choix du matériel adapté à chaque environnement et assurent un suivi après-vente pour prolonger la durée de vie des équipements. Cette expertise permet d'intégrer le Showtec DB-1-8 dans une installation lumière pérenne et fiable.

Notre avis d'expert Energyson sur DB-1-8

Le Showtec DB-1-8 répond à un besoin très concret en régie lumière, celui de répartir proprement un univers DMX vers plusieurs lignes de projecteurs. Ses 8 sorties XLR 3 broches, son port Through et son isolation électrique entre entrées et sorties en font un outil sérieux pour sécuriser une console. Les LED témoins par entrée et sortie simplifient réellement le diagnostic lors des montages rapides. Le boîtier métal 1U et l'écrou M10 pour bride offrent une vraie souplesse d'implantation, en rack comme sur poutrelle, ce qui reste appréciable dans des salles aux configurations variées.

Face au Showtec DB-1-4 de la même gamme, qui propose 4 sorties avec des connecteurs XLR 3 et 5 broches, le DB-1-8 privilégie le nombre de lignes et une connectique XLR 3 broches homogène. Il convient donc mieux aux installations comportant de nombreuses branches de projecteurs. Il gère un seul univers DMX et reste réservé à un usage intérieur. Nous le recommandons aux régisseurs lumière, installateurs de salles polyvalentes et prestataires événementiels qui veulent structurer leur câblage DMX de façon fiable. Les utilisateurs ayant besoin de la fonction RDM s'orienteront vers la déclinaison RDM de la gamme.

"Placé au pied de la poutrelle, le DB-1-8 réduit fortement le câblage depuis la régie et les LED de sortie permettent d'isoler une ligne défaillante en quelques secondes." – Julien, technicien lumière, Energyson (distribution DMX et éclairage scénique)
