Showtec
DB-1-8/RDM

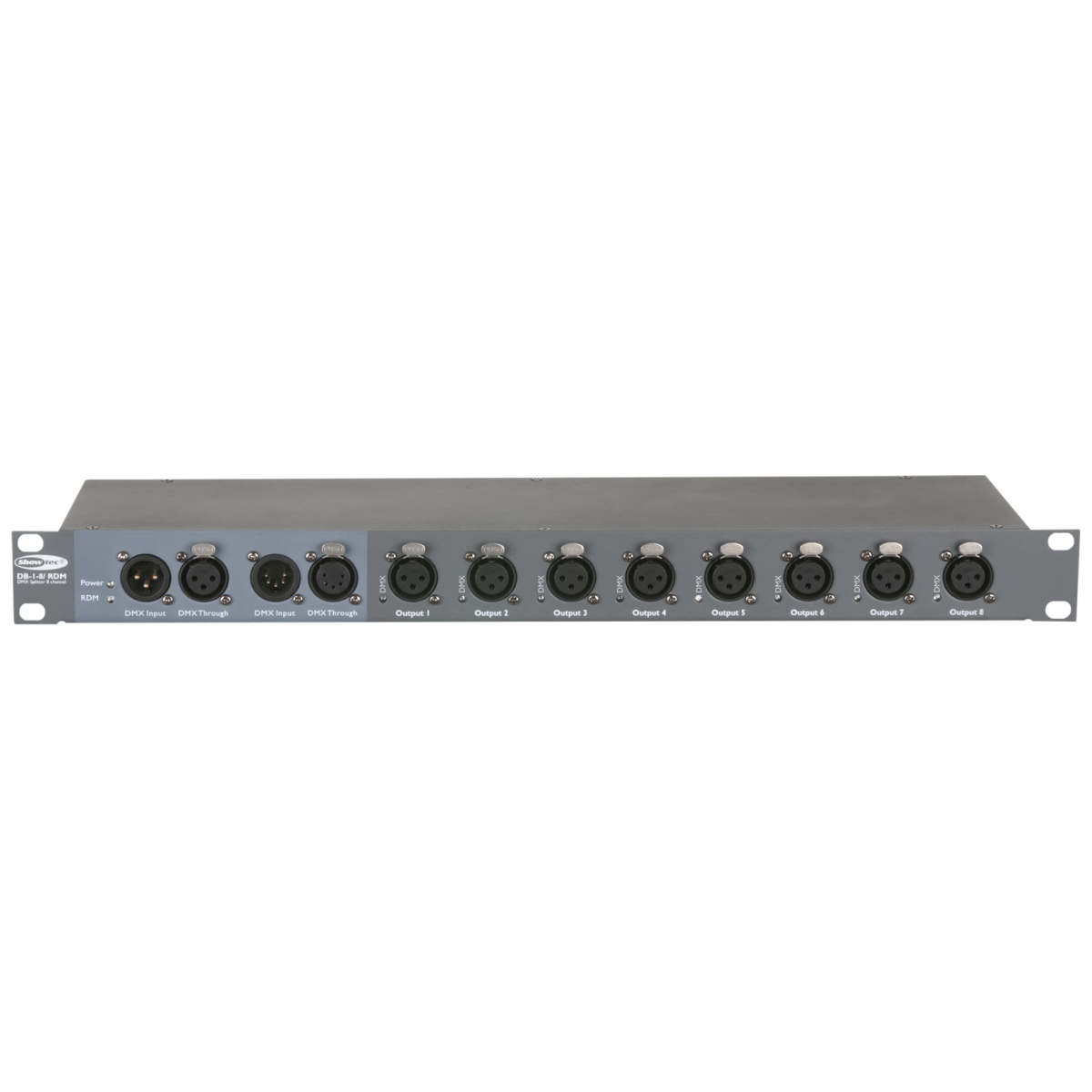

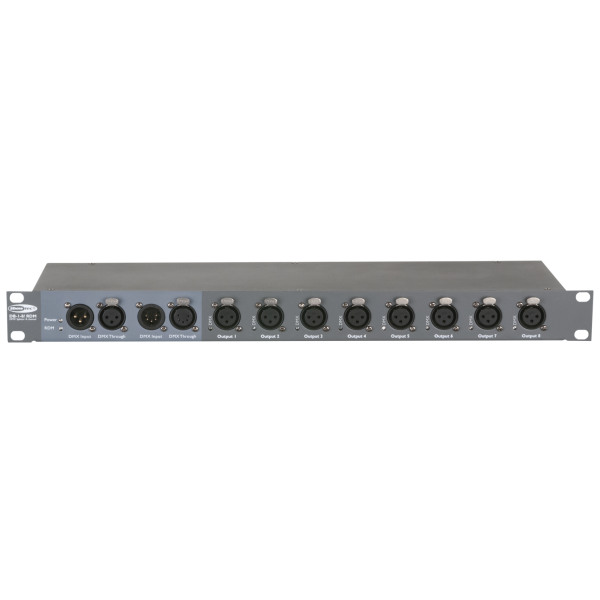

Splitter DMX Showtec DB-1-8/RDM

Caractéristiques Showtec DB-1-8/RDM

• Distribution d'un signal DMX entrant vers 8 sorties séparées pour alimenter plusieurs lignes de projecteurs
• Port Through supplémentaire pour prolonger la chaîne DMX en configuration daisy chain
• Prise en charge du protocole Remote Device Management pour configurer et surveiller les appareils à distance
• LED témoins claires indiquant l'état du signal DMX sur l'entrée et sur chaque sortie
• Montage en rack 19 pouces au format 1U pour une intégration propre en flight-case ou en régie
• Fixation possible sur une poutrelle grâce à l'écrou M10 situé à l'arrière de l'unité
• Alimentation universelle adaptée à une utilisation sur différents réseaux électriques
• Boîtier en métal et plastique de couleur grise, compact et facile à transporter

Informations techniques Showtec DB-1-8/RDM

• Type de produit : splitter et booster DMX-512 universel
• Nombre de sorties DMX : 8, plus un port Through
• Connecteurs DMX d'entrée et de sortie : XLR 3 broches
• Protocoles : DMX et RDM
• Mode de contrôle : DMX
• Nombre d'univers : 1
• Alimentation : 100-240 V AC, 50/60 Hz
• Consommation électrique : 5 W
• Connecteur d'alimentation : fiche Schuko
• Indicateurs LED : alimentation et signal
• Dimensions : 483 x 134 x 46 mm
• Poids : 1,96 kg
• Format : 1 unité de rack 19 pouces
• Indice de protection : IP20, utilisation en intérieur uniquement
• Boîtier : métal et plastique, couleur gris
• Température ambiante maximale : 40 °C
• Accessoire inclus : câble IEC

Les points clés du DB-1-8/RDM Showtec

Distribution du signal DMX sur 8 sorties avec le splitter Showtec DB-1-8/RDM

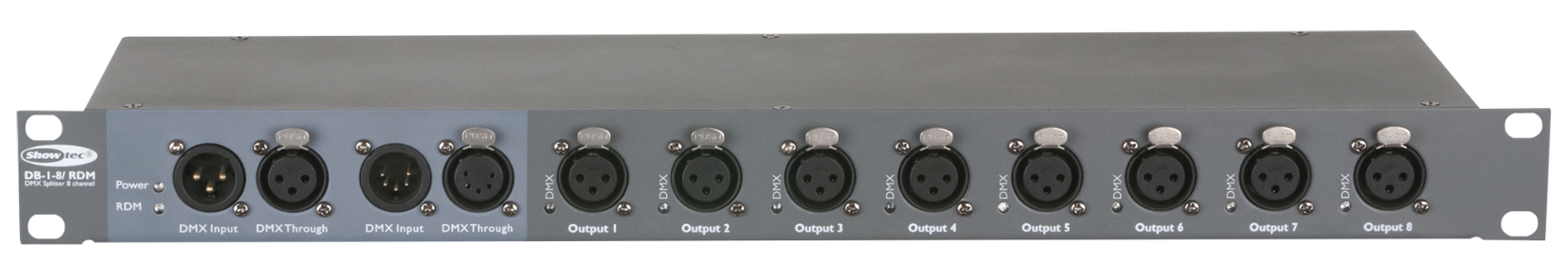

Le Showtec DB-1-8/RDM est un splitter DMX-512 universel qui reçoit le signal d'une console ou d'un contrôleur d'éclairage et le distribue vers 8 sorties XLR 3 broches séparées. Plutôt que de relier tous les projecteurs sur une seule ligne en daisy chain, ce booster DMX permet de créer plusieurs branches indépendantes. Chaque ligne peut ainsi desservir une zone de la scène, un pont de lumière ou un groupe d'appareils. Un port Through complète l'ensemble et transmet le signal entrant vers un autre équipement, par exemple un second répartiteur ou une ligne supplémentaire de lyres, de PAR LED ou d'effets.

Cette architecture en étoile apporte un vrai confort dans les installations d'éclairage scénique. Le câblage DMX devient plus lisible, les longueurs de câble sont mieux maîtrisées et un défaut sur une branche n'oblige pas à démonter toute la chaîne. Les LED témoins indiquent l'état du signal sur l'entrée et sur chaque sortie, ce qui permet de repérer en un coup d'œil une ligne inactive. Pour les équipes techniques d'Energyson, ce type de répartiteur fait partie des bases d'une installation DMX fiable, que ce soit en tournée, en salle polyvalente ou dans un lieu équipé à demeure.

Pourquoi choisir un splitter DMX compatible RDM comme le Showtec DB-1-8/RDM ?

Le protocole Remote Device Management, ou RDM, permet une communication bidirectionnelle entre le contrôleur et les appareils d'éclairage via la ligne DMX. Il devient possible d'identifier les projecteurs, de modifier leur adresse DMX ou de consulter certaines informations sans intervenir physiquement sur chaque appareil. Un répartiteur DMX classique ne laisse passer le signal que dans un seul sens et bloque ces échanges. Le Showtec DB-1-8/RDM prend en charge le RDM, ce qui préserve cette fonctionnalité sur l'ensemble des 8 sorties et de la sortie Through.

Concrètement, un régisseur lumière peut paramétrer une rangée de projecteurs accrochés en hauteur directement depuis sa console compatible, sans nacelle ni échelle. Sur une installation fixe, le RDM simplifie aussi la maintenance et le remplacement d'un appareil. Showtec propose d'ailleurs le DB-1-8 en version avec ou sans RDM : choisir la version RDM, c'est garder une installation évolutive, prête pour les projecteurs récents qui exploitent ce protocole. Les conseillers Energyson recommandent cette version dès que le parc de projecteurs ou la console exploitent, ou exploiteront, la gestion à distance.

Comment installer le Showtec DB-1-8/RDM en rack 19 pouces ou sur structure ?

Le Showtec DB-1-8/RDM occupe une seule unité de rack, avec des dimensions de 483 x 134 x 46 mm pour un poids de 1,96 kg. Il s'intègre ainsi dans n'importe quel rack 19 pouces, en régie, en flight-case de tournée ou dans une baie technique. Ce format standard permet de regrouper le splitter DMX avec les autres équipements de contrôle, comme les interfaces, les gradateurs ou les distributions électriques, pour obtenir une régie ordonnée et rapide à câbler lors des montages successifs.

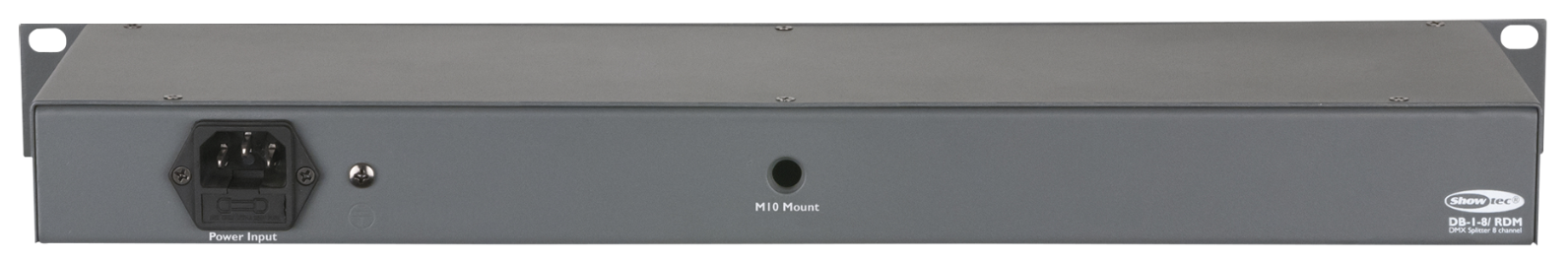

Lorsque la distribution du signal doit se faire au plus près des projecteurs, le splitter peut aussi être fixé sur une poutrelle grâce à l'écrou M10 placé à l'extrémité arrière de l'unité. Cette solution réduit les longueurs de câble DMX entre la régie et le pont lumière :

• une seule ligne DMX descend de la console jusqu'à la structure
• les 8 sorties alimentent directement les projecteurs voisins
• le port Through prolonge la chaîne vers une autre zone

Le raccordement électrique s'effectue avec le câble IEC fourni. Les techniciens Energyson conseillent de vérifier la ventilation du rack et de respecter la température ambiante maximale de 40 °C.

Alimentation, boîtier et conditions d'utilisation du splitter DMX Showtec DB-1-8/RDM

Le Showtec DB-1-8/RDM fonctionne sur une alimentation universelle de 100 à 240 V AC en 50 ou 60 Hz, avec une consommation de 5 W seulement. Cette plage de tension facilite son usage dans différents lieux et limite la charge sur les circuits électriques de la régie. Le raccordement se fait par une fiche Schuko et le câble IEC est inclus dans la livraison. Une LED d'alimentation confirme la mise sous tension, en complément des LED de signal DMX, ce qui simplifie le diagnostic avant le lancement d'un spectacle ou d'un événement.

Le boîtier associe métal et plastique dans une finition grise sobre, adaptée aux régies comme aux structures. Son indice de protection IP20 le destine à une utilisation en intérieur uniquement : salles de spectacle, théâtres, clubs, lieux de culte, salles de conférence ou studios. Pour un usage en extérieur, il doit être placé dans un rack ou un abri protégé de l'humidité et des projections. Energyson accompagne ses clients dans le choix et l'intégration de ce matériel, avec un service après-vente attentif aux besoins des professionnels de l'éclairage scénique.

Notre avis d'expert Energyson sur DB-1-8/RDM

Le Showtec DB-1-8/RDM remplit exactement sa fonction de splitter DMX sans complexité inutile. Les 8 sorties XLR 3 broches et le port Through couvrent la majorité des configurations rencontrées en salle ou en tournée. Les LED de signal par sortie font gagner un temps précieux lors des montages, car une ligne défaillante se repère immédiatement. Le format 1U et l'écrou M10 offrent une vraie souplesse d'installation, en régie comme sur une poutrelle. La consommation de 5 W et l'alimentation universelle complètent un ensemble cohérent et facile à intégrer.

Face au DB-1-4 de la même gamme, qui propose 4 sorties avec des connecteurs XLR 3 et 5 broches, le DB-1-8/RDM privilégie le nombre de lignes au détriment de la connectique 5 broches. Par rapport à la version sans RDM, il conserve la communication bidirectionnelle avec les projecteurs, un point important pour les parcs récents. Nous le recommandons aux régisseurs, prestataires événementiels et installateurs qui gèrent un univers DMX réparti sur plusieurs zones et utilisent des projecteurs compatibles RDM. Pour une installation de 4 lignes ou nécessitant du XLR 5 broches, le DB-1-4 sera plus adapté.

"Sur un pont chargé, je fixe le DB-1-8/RDM sur la poutrelle et je vérifie chaque ligne grâce aux LED avant d'adresser les projecteurs en RDM." – Mathieu, technicien éclairage, Energyson (éclairage scénique et distribution DMX)
