Showtec
DDP-610 MKII Harting

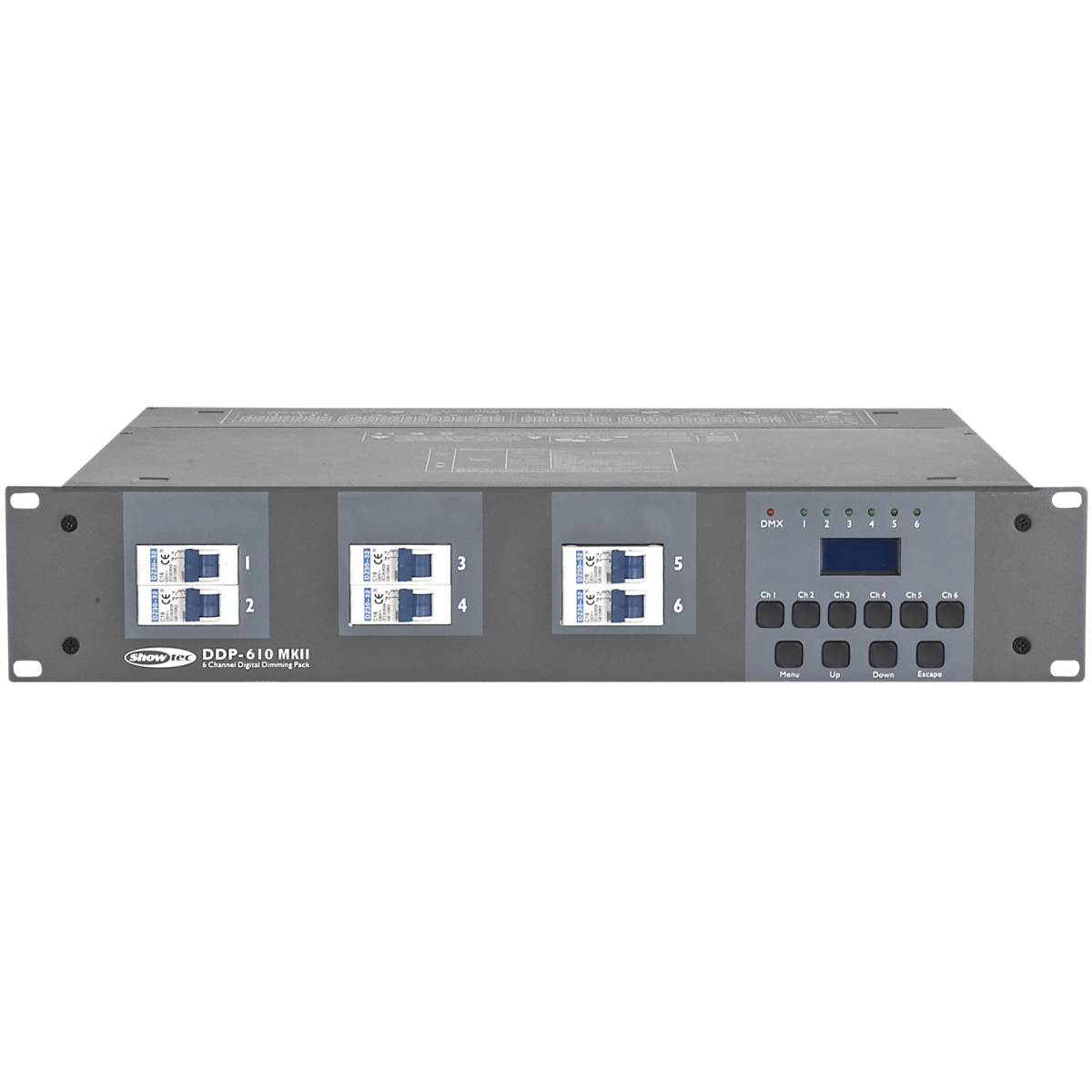

Gradateur DMX Showtec DDP-610 MKII

Caractéristiques Showtec DDP-610 MKII

• Six canaux d'atténuation entièrement configurables pour piloter indépendamment chaque circuit d'éclairage
• Courbe d'atténuation sélectionnable par canal : linéaire, switch ou square
• Maintien de la dernière position en cas de coupure d'alimentation ou de perte du signal DMX
• Mémorisation de 12 poursuites réutilisables pour un fonctionnement autonome sans console
• Réglage et contrôle de toutes les fonctions via un écran LCD simple d'utilisation
• Disjoncteurs intégrés pour protéger chaque départ de charge
• Construction robuste et fiable adaptée à la tournée comme aux installations fixes
• Format rack 19 pouces 2U pour une intégration facile dans un flight-case ou une baie technique
• Indicateurs LED de niveau de sortie et de signal pour un contrôle visuel immédiat

Informations techniques Showtec DDP-610 MKII

• Nombre de canaux DMX : 6
• Mode de contrôle : programme intégré, DMX
• Courant de sortie par canal : 10 A
• Alimentation : 400 V AC triphasé 50/60 Hz
• Consommation d'énergie : 13 800 W
• Connecteur d'alimentation entrée : CEE 5 broches 32 A
• Connecteur d'alimentation sortie : Multipin H16
• Connecteur DMX entrée : XLR 3 broches
• Connecteur DMX sortie : XLR 3 broches
• Longueur du câble : 2 m, câble fixe inclus
• Dimensions : 483 x 88 x 380 mm
• Profondeur d'installation hors connecteur : 380 mm
• Poids : 12 kg
• Unité rack : 2 U
• Indice de protection : IP20, utilisation en intérieur uniquement
• Boîtier : métal
• Couleur : gris
• Indicateurs LED : niveau de sortie, signal
• Température ambiante maximale : 40 °C

Les points clés du DDP-610 MKII Showtec

Gradateur DMX Showtec DDP-610 MKII : 6 canaux de 10 A pour l'éclairage scénique

Le gradateur DMX Showtec DDP-610 MKII réunit six canaux d'atténuation dans un seul bloc de puissance rackable. Chaque canal accepte une charge jusqu'à 10 A, ce qui permet d'alimenter et de faire varier plusieurs projecteurs sur un même départ. Ce dimmer pack numérique de la gamme DigiDim se pilote en DMX sur six adresses, une configuration claire pour les régisseurs qui souhaitent associer chaque canal à un circuit d'éclairage précis sur la console lumière. La consommation d'énergie maximale annoncée atteint 13 800 W, un niveau adapté aux plans de feux de théâtre, de salle polyvalente ou de scène de concert.

Chaque canal du Showtec DDP-610 MKII est entièrement configurable et dispose de sa propre courbe d'atténuation. La courbe linéaire offre une montée progressive de l'intensité lumineuse, la courbe square adapte la réponse du variateur au rendu visuel des sources, tandis que le mode switch transforme le canal en simple commutateur marche et arrêt. Cette souplesse permet de mixer sur un même bloc de puissance des projecteurs graduables et des équipements devant être uniquement commutés, comme certains effets ou accessoires de scène, sans multiplier les appareils dans le rack.

Les disjoncteurs intégrés protègent les départs de charge et évitent qu'un défaut sur un circuit ne compromette l'ensemble de l'installation. Les indicateurs LED de niveau de sortie et de signal renseignent instantanément le technicien sur l'état de chaque canal et sur la réception du DMX. Chez Energyson, nos techniciens éclairage conseillent ce type de gradateur multicanal aux structures qui recherchent une solution de gradation fiable, lisible et facile à exploiter au quotidien, avec l'accompagnement de notre service après-vente pour la mise en service et le suivi du matériel.

Pourquoi le gradateur Showtec DDP-610 MKII sécurise-t-il l'éclairage d'un spectacle ?

Le principal atout du Showtec DDP-610 MKII en situation de spectacle réside dans sa gestion des incidents. En cas de problème d'alimentation ou de perte du signal DMX, le gradateur reste sur sa dernière position. Concrètement, si un câble DMX est débranché accidentellement ou si la console lumière redémarre, les projecteurs conservent leur niveau d'intensité au lieu de s'éteindre brutalement. La scène ne tombe jamais dans l'obscurité, ce qui préserve la continuité du concert, de la pièce de théâtre ou de l'événement et laisse au régisseur le temps d'intervenir sereinement.

Cette fonction de maintien de la dernière valeur s'accompagne d'une protection électrique par disjoncteurs intégrés. Chaque départ de 10 A est ainsi sécurisé face aux surcharges, un point essentiel lorsque plusieurs projecteurs halogènes ou sources gradables sont raccordés sur un même canal. Le boîtier métal protège l'électronique de puissance des chocs du transport, tandis que les indicateurs LED de signal permettent de vérifier d'un coup d'œil la bonne réception des données DMX avant le lever de rideau.

La fiabilité de ce bloc de puissance tient aussi à ses limites d'usage clairement définies : indice de protection IP20 pour une utilisation en intérieur uniquement et température ambiante maximale de 40 °C. Respecter ces conditions, en ventilant correctement le rack et en évitant l'exposition à l'humidité, garantit un fonctionnement stable sur la durée. Les conseillers Energyson accompagnent les régisseurs dans le dimensionnement de leur installation et dans le choix des accessoires de câblage, afin que la gradation reste sûre et conforme aux conditions d'exploitation prévues par le fabricant.

Comment installer et raccorder le gradateur Showtec DDP-610 MKII ?

L'installation du Showtec DDP-610 MKII commence par l'intégration mécanique. Au format rack 19 pouces 2U, avec une longueur de 483 mm et une profondeur d'installation de 380 mm hors connecteur, ce gradateur s'insère dans un flight-case de tournée ou une baie technique fixe. Son poids de 12 kg impose une fixation solide dans le rack. Il faut également prévoir un dégagement suffisant à l'arrière pour le câble d'alimentation fixe de 2 m et pour le raccordement du connecteur de sortie multibroches.

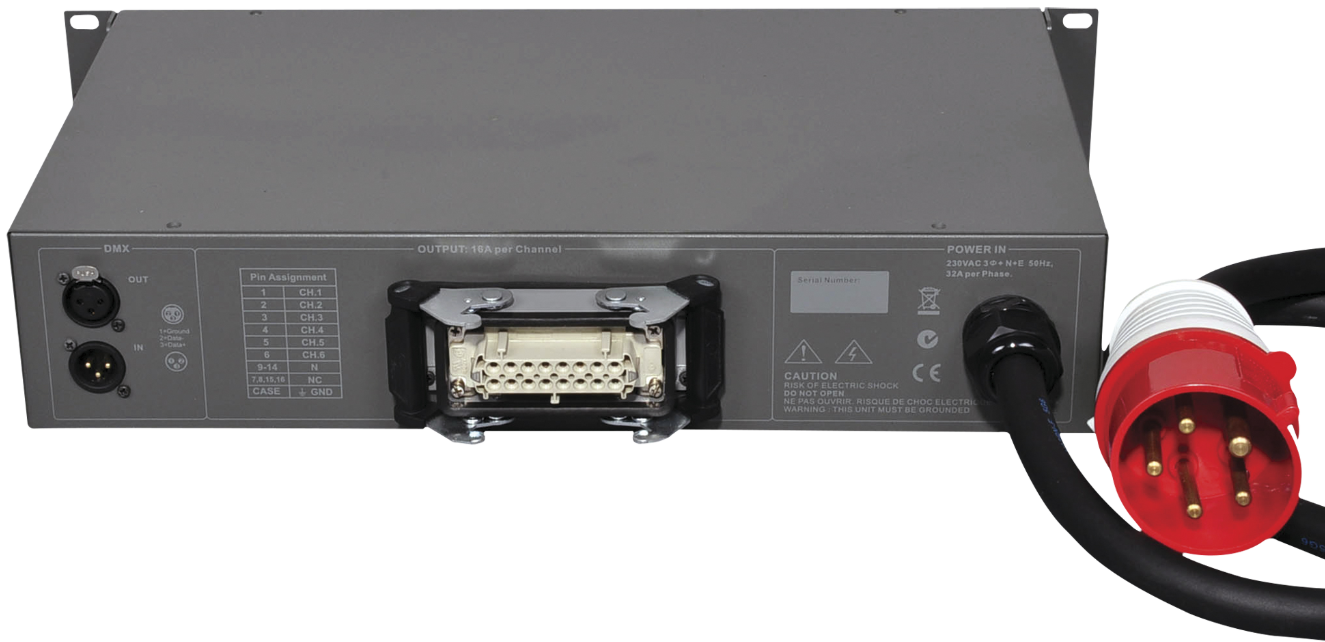

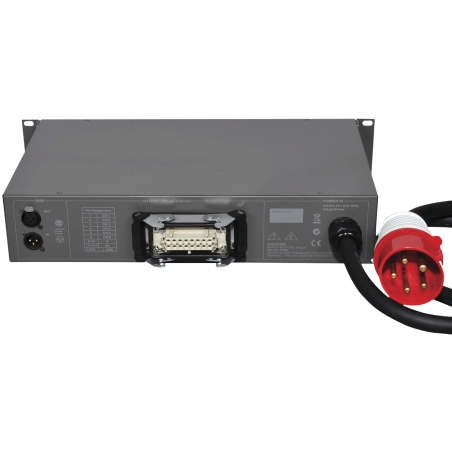

Côté électrique, le bloc de puissance s'alimente en 400 V AC triphasé 50/60 Hz par un connecteur CEE 5 broches 32 A. Cette alimentation triphasée doit être disponible sur le lieu d'exploitation ou fournie par un coffret de distribution adapté. Les six circuits de sortie sont regroupés sur un connecteur Multipin H16, ce qui permet d'envoyer la puissance vers le pont lumière avec un seul multicâble, puis de répartir les circuits vers les projecteurs à l'aide d'un éclateur. Ce principe réduit le nombre de câbles et accélère le montage.

La liaison de commande s'effectue en DMX via une entrée et une sortie XLR 3 broches. La sortie permet de chaîner d'autres gradateurs ou appareils DMX sur la même ligne. L'adressage et le paramétrage des canaux se règlent ensuite depuis l'écran LCD en façade. Les techniciens Energyson recommandent de faire valider l'alimentation triphasée par un électricien qualifié avant toute première mise sous tension et restent disponibles pour conseiller sur le multicâble, l'éclateur et les accessoires DMX compatibles avec cette configuration.

Programmation autonome et robustesse du bloc de puissance Showtec DDP-610 MKII

Au-delà du pilotage DMX, le Showtec DDP-610 MKII propose un mode de contrôle par programme intégré. Jusqu'à 12 poursuites peuvent être stockées et rappelées, ce qui permet de faire fonctionner l'éclairage de manière autonome, sans console lumière. Cette fonctionnalité convient aux installations fixes comme une vitrine, une salle de réception, un bar ou un espace scénique utilisé régulièrement avec les mêmes ambiances. Les séquences mémorisées se réutilisent d'un événement à l'autre, avec un gain de temps notable lors de la préparation.

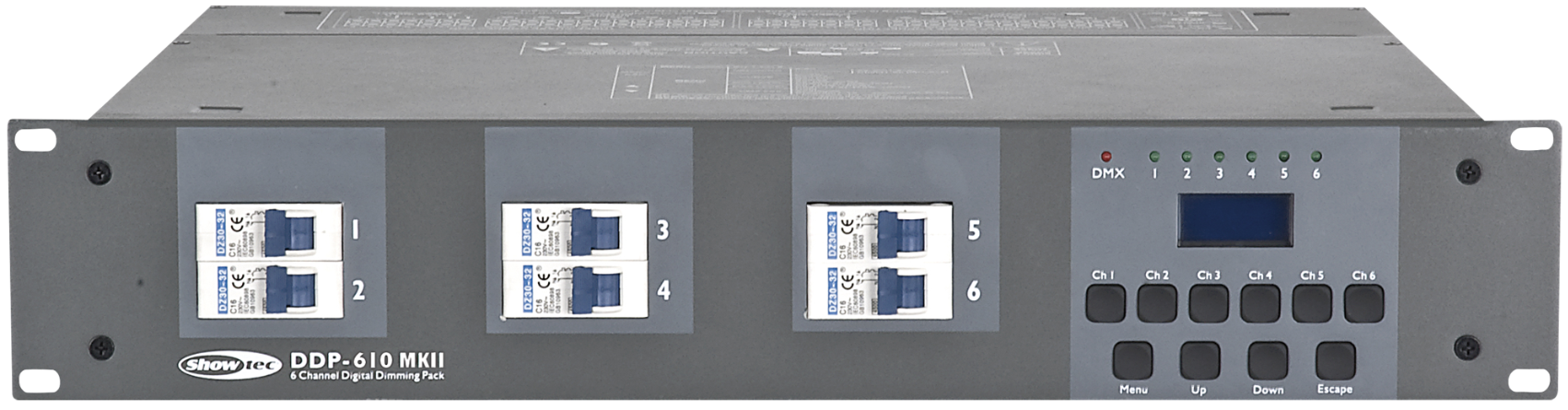

Toutes les fonctions du gradateur se règlent depuis le petit écran LCD en façade, facile à utiliser. L'utilisateur y définit l'adresse DMX, la courbe d'atténuation de chaque canal et la programmation des poursuites. Les indicateurs LED de niveau de sortie complètent l'affichage en montrant l'activité de chaque canal. Cette interface directe évite de recourir à un logiciel externe et rend l'appareil accessible aussi bien aux techniciens confirmés qu'aux utilisateurs occasionnels d'associations, d'écoles ou de salles municipales.

La robustesse du boîtier métal gris, pensé pour les contraintes de la tournée, garantit une longévité adaptée aux montages et démontages répétés. Cette conception fait du DDP-610 MKII un dimmer pack polyvalent, capable de passer d'une configuration nomade à une installation permanente sans compromis. Energyson sélectionne ce type d'équipement d'éclairage scénique pour sa fiabilité d'usage et assure un accompagnement technique complet, du conseil avant achat au service après-vente, afin que chaque utilisateur exploite pleinement les possibilités du gradateur.

Notre avis d'expert Energyson sur DDP-610 MKII

Le Showtec DDP-610 MKII se distingue par une conception pensée pour l'exploitation réelle. Le maintien de la dernière position en cas de coupure DMX ou d'alimentation est un vrai filet de sécurité lors des spectacles, et la courbe d'atténuation réglable par canal permet de mélanger projecteurs graduables et équipements commutés sur un même bloc. La sortie Multipin H16 simplifie nettement le câblage vers le pont lumière, et le format 2U avec boîtier métal supporte bien les contraintes du transport en flight-case.

Face aux gradateurs 4 canaux monophasés souvent utilisés en petite configuration, ce modèle demande une alimentation triphasée 400 V en CEE 32 A, mais offre six canaux de 10 A et une puissance totale bien supérieure. Les 12 poursuites intégrées apportent une autonomie appréciable pour les installations fixes. Nous le recommandons aux régisseurs de théâtre, aux prestataires événementiels et aux installateurs de salles disposant d'une arrivée triphasée, qui cherchent un bloc de puissance fiable pour un parc de projecteurs traditionnels.

"Avant chaque date, je vérifie les courbes par canal et l'adresse DMX sur l'écran LCD, puis je teste une coupure DMX pour contrôler le maintien des niveaux." – Julien, technicien éclairage scénique, Energyson (gradation et distribution électrique scène)
