Showtec
DDP-610 MKII Schuko

Gradateur DMX Showtec DDP-610 MKII

Caractéristiques Showtec DDP-610 MKII

• 6 canaux d'atténuation entièrement configurables pour gérer plusieurs zones d'éclairage depuis un seul appareil
• Courbe d'atténuation linéaire, switch ou square sélectionnable indépendamment sur chaque canal
• Maintien de la dernière position en cas de problème d'alimentation ou de perte du signal DMX
• Mémoire de 12 poursuites pour un fonctionnement autonome sans console
• Pilotage au choix en DMX, en 0-10 V, en manuel ou par programme intégré

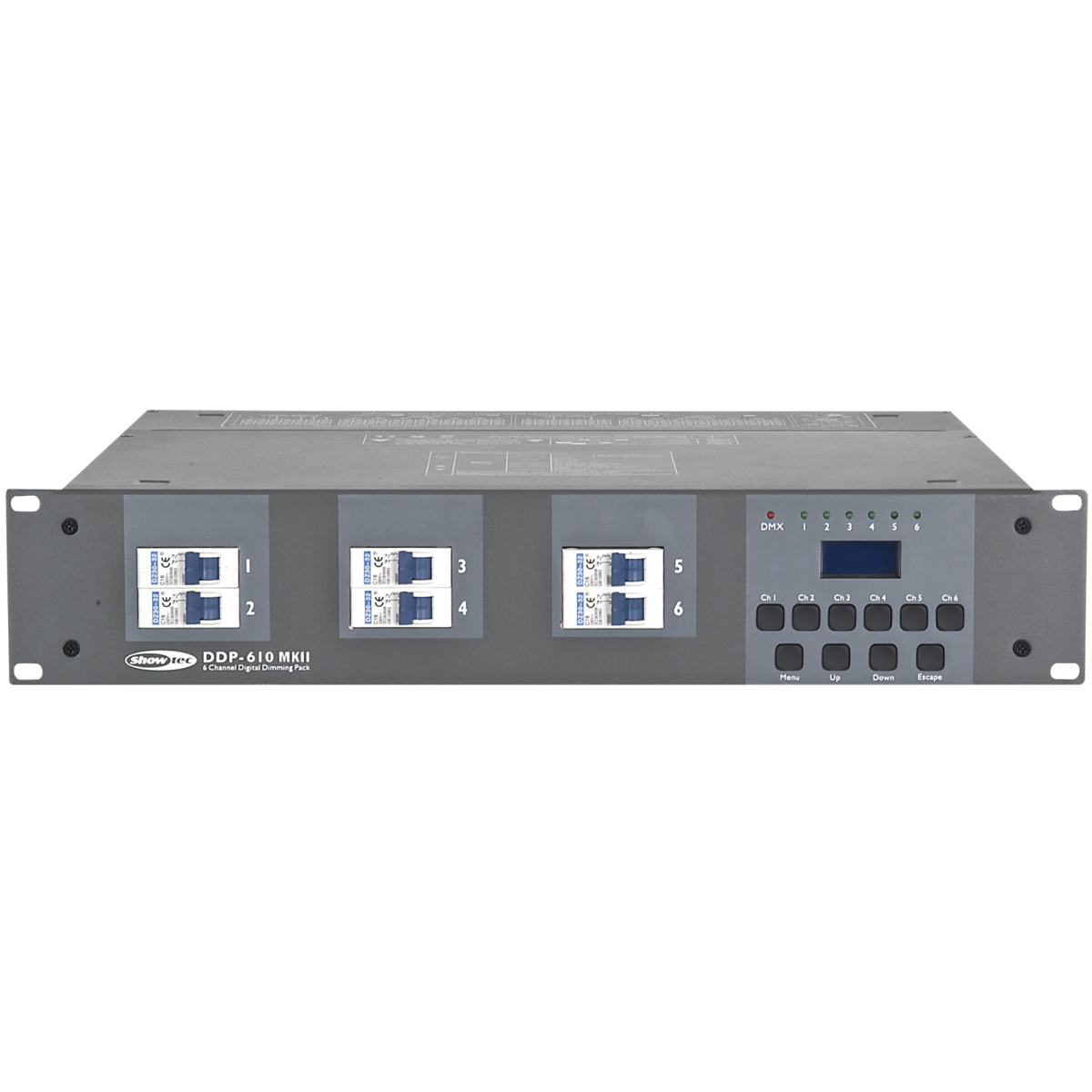

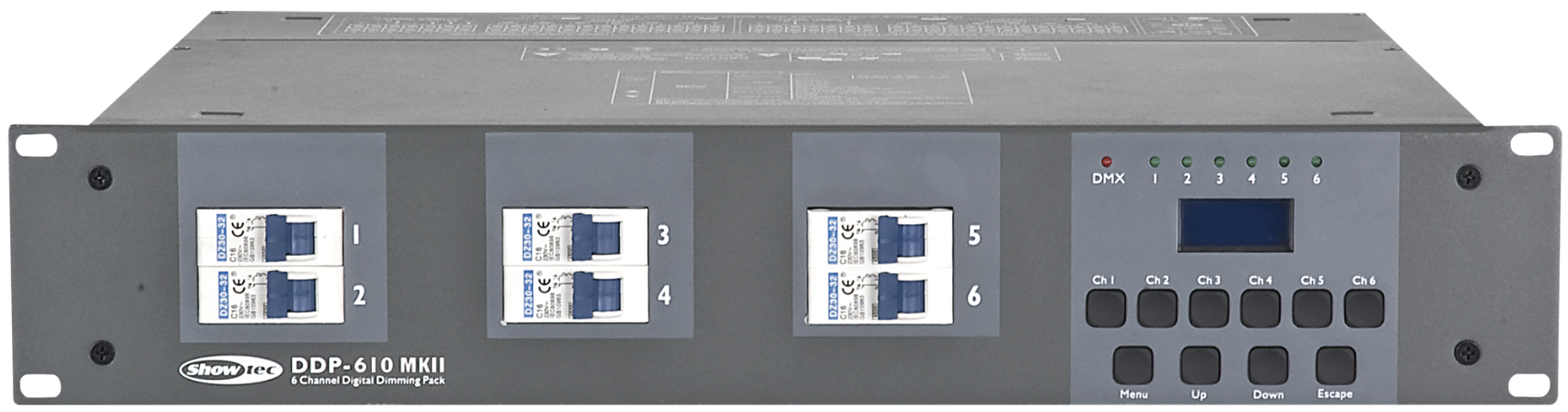

• Réglage et contrôle de toutes les fonctions depuis un petit écran LCD facile à utiliser
• Voyants LED de niveau de sortie et de signal pour un contrôle visuel rapide
• Disjoncteurs intégrés pour la protection des circuits
• Construction robuste et fiable adaptée à la tournée comme aux installations fixes
• Sorties Schuko pour un branchement direct des projecteurs sans adaptateur
• Format rack 2U pour une intégration simple dans une baie technique

Informations techniques Showtec DDP-610 MKII

• Nombre de canaux : 6
• Canaux DMX : 6
• Courant de sortie par canal : 10 A
• Modes de contrôle : 0-10 V courant continu, programme intégré, DMX, manuel
• Courbes d'atténuation : linéaire, switch, square
• Nombre de poursuites mémorisables : 12
• Alimentation : 400 V courant alternatif triphasé, 50/60 Hz
• Consommation d'énergie : 13 800 W
• Connecteur d'alimentation d'entrée : CEE 5 pôles 32 A
• Connecteurs d'alimentation de sortie : prises Schuko type F
• Connecteur d'entrée DMX : XLR 3 broches
• Connecteur de sortie DMX : XLR 3 broches
• Connecteur d'entrée de données : 0-10 V DIN 8 broches
• Connecteur de sortie de données : 0-10 V DIN 8 broches
• Protection : disjoncteurs intégrés
• Longueur du câble : 1,5 m
• Dimensions : 483 x 88 x 380 mm
• Profondeur d'installation hors connecteur : 380 mm
• Poids : 12 kg
• Unité rack : 2U
• Indice de protection : IP20, utilisation en intérieur uniquement
• Coffrage : métal
• Couleur : gris
• Indicateurs LED : niveau de sortie, signal
• Affichage : écran LCD
• Température ambiante maximale : 40 °C
• Article inclus : câble fixe

Les points clés du DDP-610 MKII Showtec

Gradateur Showtec DDP-610 MKII : 6 canaux de 10 A en rack 2U

Le gradateur Showtec DDP-610 MKII réunit six canaux d'atténuation dans un boîtier métallique au format rack 2U. Chaque canal accepte une charge jusqu'à 10 A et dispose de sa propre prise Schuko de type F en sortie, ce qui simplifie le raccordement des projecteurs traditionnels, des lignes de lumière ou des accessoires scéniques. Cette architecture en bloc de puissance multicanal permet de centraliser la gestion électrique d'un plateau, d'une scène de concert ou d'une salle polyvalente dans un seul appareil. Pour l'éclairagiste, cela se traduit par moins de câblage, une répartition claire des circuits et une lecture immédiate de chaque départ grâce aux voyants LED de niveau de sortie.

Chaque canal du Showtec DDP-610 MKII est entièrement configurable. Trois courbes d'atténuation sont proposées : linéaire, switch et square. La courbe linéaire offre une variation progressive adaptée aux fondus classiques, tandis que le mode switch fonctionne en tout ou rien pour les charges qui ne doivent pas être graduées. La courbe square propose une réponse alternative pour affiner le comportement de certaines sources. Pouvoir attribuer une courbe distincte à chaque sortie permet de combiner sur un même gradateur des usages variés, comme des découpes, des PAR ou des circuits commutés, sans multiplier les appareils dans le rack technique ni compliquer la programmation depuis la console lumière.

Avec ses dimensions de 483 x 88 x 380 mm et un poids de 12 kg, ce gradateur Showtec s'intègre dans une baie rack aux côtés des splitters DMX, des interfaces de contrôle et des distributions électriques. Son coffrage en métal gris protège l'électronique lors des transports répétés, des chargements en camion et des montages successifs en tournée. Le câble d'alimentation fixe limite par ailleurs les risques de perte ou d'oubli d'un cordon au moment de l'installation. Les conseillers Energyson, spécialisés dans l'éclairage scénique, recommandent ce type de bloc de gradation aux structures qui recherchent un équipement durable et polyvalent, capable de passer d'une installation fixe à une prestation mobile.

Comment piloter le gradateur Showtec DDP-610 MKII en DMX, 0-10 V ou en autonomie ?

Le Showtec DDP-610 MKII accepte quatre modes de contrôle : DMX, 0-10 V en courant continu, programme intégré et commande manuelle. En DMX, il occupe 6 canaux et se raccorde par des connecteurs XLR 3 broches en entrée et en sortie, ce qui permet de relayer le signal vers les autres appareils de la chaîne. Ce mode convient aux consoles lumière, aux logiciels de pilotage associés à une interface DMX et aux contrôleurs d'installation fixe. L'ensemble des fonctions, dont le choix des courbes d'atténuation, se règle et se contrôle depuis le petit écran LCD en façade, pensé pour une prise en main rapide même dans l'urgence d'une régie.

Pour les lieux équipés de pupitres analogiques, le gradateur dispose d'une entrée et d'une sortie 0-10 V au format DIN 8 broches. Cette compatibilité permet de conserver un parc de contrôleurs existant tout en renouvelant la partie puissance de l'installation. Le mode manuel autorise quant à lui le réglage direct des niveaux sans console externe, pratique pour une mise au point, un test de circuit ou un éclairage fixe de salle. Cette polyvalence de pilotage fait du DDP-610 MKII une solution adaptée aux théâtres, établissements scolaires, salles des fêtes et prestataires événementiels qui travaillent avec des équipements de générations différentes.

Le programme intégré constitue un atout pour l'utilisation autonome. Le Showtec DDP-610 MKII peut stocker jusqu'à 12 poursuites, rappelées sans ordinateur ni console. Cette fonction se révèle utile pour une vitrine, une décoration lumineuse d'événement, un stand de salon ou une animation répétitive. Une fois programmées, les séquences peuvent être réutilisées d'une prestation à l'autre, ce qui représente un gain de temps concret pour les techniciens et les exploitants de salle. Les équipes Energyson accompagnent régulièrement ce type de configuration et peuvent conseiller sur l'organisation des canaux, le choix du mode de contrôle ou la préparation des poursuites avant l'exploitation.

Pourquoi le bloc de gradation Showtec DDP-610 MKII sécurise vos spectacles ?

La continuité de l'éclairage est une exigence majeure en spectacle vivant. Le Showtec DDP-610 MKII répond à cette contrainte grâce à une fonction de maintien : en cas de problème d'alimentation ou de perte du signal DMX, le gradateur reste sur sa dernière position. Concrètement, si un câble DMX est débranché ou si la console redémarre, les projecteurs conservent l'état en cours au lieu de s'éteindre. Le public ne subit pas de noir intempestif et l'équipe technique dispose du temps nécessaire pour identifier puis corriger l'incident sans interrompre le concert, la représentation théâtrale ou la conférence en cours.

La protection électrique repose sur des disjoncteurs intégrés, associés à une charge maximale de 10 A par canal. Ils interviennent en cas de surcharge afin de préserver le gradateur, le câblage et les sources lumineuses raccordées. Cette sécurité réduit le risque de dommages durables sur l'appareil et facilite la remise en service après un défaut. Les voyants LED de signal et de niveau de sortie complètent ce dispositif en simplifiant le diagnostic : l'opérateur vérifie d'un coup d'œil la réception des données et l'activité de chaque circuit, un avantage appréciable lors des montages rapides ou des changements de plateau entre deux spectacles.

La robustesse fait partie des qualités fondamentales de ce bloc de gradation. Le coffrage métallique, le câble d'alimentation fixe et le format rack 2U rendent l'appareil adapté aux contraintes des tournées comme aux installations permanentes. Il faut toutefois respecter ses conditions d'emploi : indice de protection IP20, réservé à un usage en intérieur, et température ambiante maximale de 40 °C. Une ventilation correcte du rack contribue à la bonne tenue des composants dans le temps. Energyson, distributeur spécialisé en matériel scénique, assure le suivi après-vente de l'appareil et oriente les utilisateurs vers les bonnes pratiques d'installation et d'exploitation.

Installation du gradateur Showtec DDP-610 MKII : alimentation triphasée et connectique

Le Showtec DDP-610 MKII s'alimente en 400 V triphasé, 50/60 Hz, par un connecteur CEE 5 pôles 32 A monté sur un câble fixe de 1,5 m. Cette alimentation triphasée supporte une consommation maximale de 13 800 W, ce qui correspond à l'exploitation des six canaux de 10 A. Elle nécessite une arrivée électrique adaptée, par exemple un coffret de distribution ou une armoire électrique événementielle équipée d'une prise CEE 32 A. Avant toute mise en service, il est conseillé de faire vérifier la conformité du point de raccordement et la section des câbles par un électricien qualifié, en particulier dans les lieux temporaires ou les bâtiments anciens.

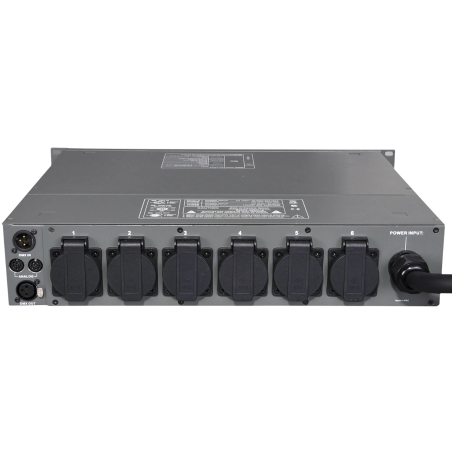

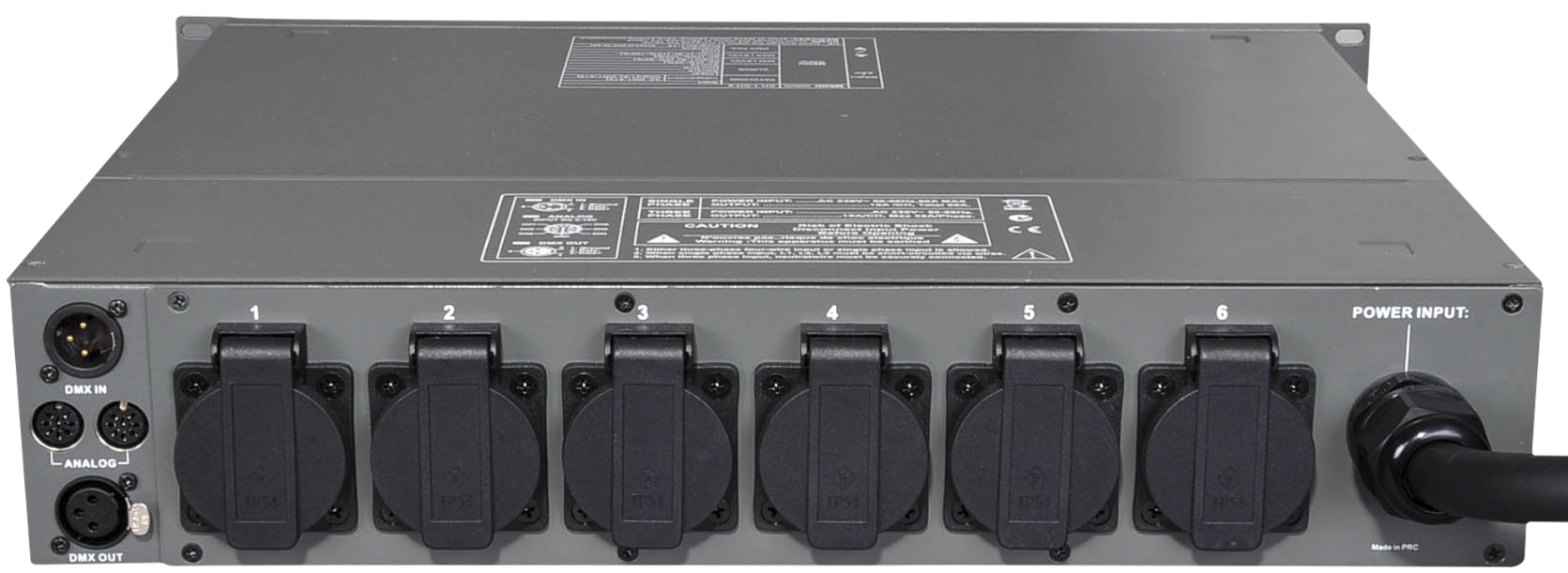

Côté sorties, chaque canal aboutit à une prise Schuko de type F. Ce format permet de brancher directement les projecteurs et accessoires équipés de fiches compatibles, sans adaptateur ni multiprise. Les connecteurs de données sont clairement identifiés : XLR 3 broches pour l'entrée et la sortie DMX, DIN 8 broches pour l'entrée et la sortie 0-10 V. Cette double connectique facilite le chaînage de plusieurs gradateurs afin d'étendre le nombre de circuits disponibles lorsque le plan de feu évolue ou que la salle s'équipe de nouveaux projecteurs. L'installateur conserve ainsi une architecture cohérente et évolutive, pilotée depuis une seule source de commande.

L'installation en rack occupe 2 unités, avec une profondeur d'installation de 380 mm hors connecteur. Il convient de prévoir l'espace nécessaire à l'arrière de la baie pour les prises Schuko, les câbles DMX et la circulation de l'air, afin de respecter la température ambiante maximale de 40 °C. Le poids de 12 kg justifie une fixation soignée sur les rails du rack, surtout pour un usage itinérant. Les techniciens Energyson recommandent de vérifier systématiquement quelques points avant la première utilisation, afin de garantir une exploitation fiable et sûre du gradateur sur la durée.

• Présence d'une alimentation 400 V triphasée avec prise CEE 5 pôles 32 A
• Charge de chaque canal inférieure ou égale à 10 A
• Choix de la courbe d'atténuation adaptée à chaque projecteur
• Adressage DMX cohérent avec la console ou le contrôleur
• Utilisation en intérieur et ventilation suffisante du rack

Notre avis d'expert Energyson sur DDP-610 MKII

Le Showtec DDP-610 MKII se distingue par un ensemble de fonctions pensées pour l'exploitation réelle. Le maintien de la dernière position en cas de perte DMX ou de problème d'alimentation est un élément que nous jugeons essentiel pour le spectacle vivant, car il évite les noirs accidentels. La possibilité d'attribuer une courbe d'atténuation différente à chaque canal apporte une vraie souplesse pour mixer des circuits gradués et commutés. L'écran LCD rend la configuration accessible, et la double connectique DMX et 0-10 V permet de l'intégrer aussi bien dans une régie récente que dans une salle équipée d'un pupitre analogique.

Face aux blocs de gradation 4 canaux à alimentation monophasée que l'on rencontre fréquemment dans ce segment, le DDP-610 MKII offre davantage de circuits et une puissance totale supérieure, en contrepartie d'une arrivée électrique triphasée CEE 32 A indispensable. Ce point doit être anticipé avant l'achat, notamment pour les petites salles. Son coffrage métallique et son format rack 2U le rendent pertinent en tournée. Nous le recommandons aux prestataires techniques, aux régisseurs de salles de spectacle et aux installateurs qui disposent d'une alimentation triphasée et recherchent un gradateur 6 canaux fiable et polyvalent.

"Sur un plateau, je règle toujours les courbes canal par canal sur le DDP-610 MKII avant la balance, cela évite les surprises au premier fondu." – Julien, technicien éclairage, Energyson (gradation et distribution électrique scénique)
