Palmer
DELTA 4PL

Splitter audio Palmer DELTA 4PL

Caractéristiques Palmer DELTA 4PL

• Quatre canaux indépendants dans un châssis 1U robuste pour montage en rack
• Sorties XLR symétriques galvaniquement isolées par transformateur
• Entrée et sortie audio via câble Cat 5E pour une gestion simplifiée
• Suppression des ronflettes liées aux boucles de masse
• Transmission audio symétrique avec adaptation d'impédance
• Conception passive sans alimentation pour fiabilité maximale
• Résiste à un signal jusqu’à +20 dBu sans distorsion
• Installation flexible grâce aux fixations rack réversibles
• Son non altéré avec un bruit de fond très faible
• Conçu en Allemagne pour une qualité professionnelle

Informations techniques Palmer DELTA 4PL

• Nombre de canaux : 4
• Nombre de sorties XLR : 12 (3 par canal)
• Entrée audio : AES72 Type 5E
• Sortie audio : AES72 Type 5E
• Transformateurs : Isolation galvanique
• Impédance d'entrée : 10 kΩ
• Impédance de sortie : 300 Ω
• Dimensions : 483 x 44 x 176 mm
• Poids : 3,35 kg
• Max THD (1 kHz) : 0,04 %

Compatibilité Audio-over-Cat avec la norme AES72 Type 5E

Le Palmer DELTA 4PL est entièrement compatible avec la norme AES72 Type 5E, ce qui le rend idéal pour les infrastructures Audio-over-Cat. Grâce à cette norme, tous les signaux audio peuvent transiter par un unique câble Cat, réduisant considérablement les besoins en câblage traditionnel et facilitant l’intégration dans des systèmes existants.

Cette compatibilité permet une grande souplesse dans l’installation, notamment dans les environnements fixes où les distances de câblage peuvent être importantes. Le recours à un simple câble réseau garantit un gain d’espace et une installation plus propre et rapide.

En utilisant cette technologie, le DELTA 4PL assure un transport du signal fiable, sans interférences, même sur de longues distances. Il est donc parfait pour les lieux où la qualité audio et l’efficacité du câblage sont essentielles.

Isolation galvanique par transformateur pour un son pur

Chaque canal du Palmer DELTA 4PL est équipé d’un transformateur d'isolation galvanique, garantissant une séparation complète entre les signaux sources et les sorties. Cette isolation protège contre les boucles de masse, responsables des ronflettes indésirables dans les systèmes audio professionnels.

Ce système assure une transmission audio claire et non dégradée, même dans des environnements complexes ou électriquement sensibles. La fidélité sonore est ainsi préservée sans ajout de bruit parasite ou de distorsion.

L’isolation par transformateur est un choix technique de référence pour les installations audio professionnelles exigeantes, garantissant une stabilité et une qualité de signal constantes dans le temps.

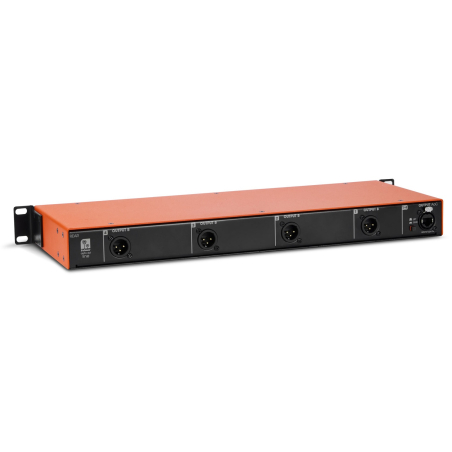

Design rackable robuste et professionnel

Le boîtier du Palmer DELTA 4PL est conçu en tôle d’acier robuste, au format 1U pour rack 19 pouces. Il s’intègre facilement dans tout type de baie ou flight case pour une installation fixe ou mobile. Sa construction solide assure une protection optimale dans les conditions les plus rigoureuses.

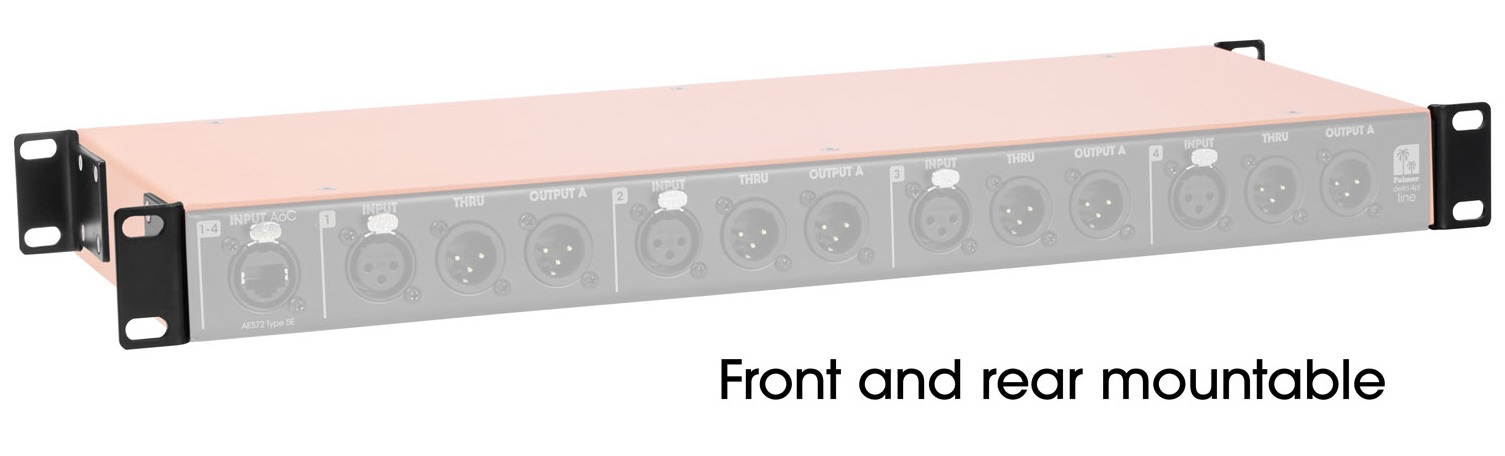

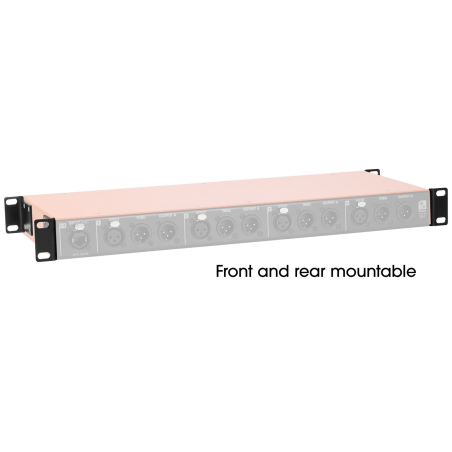

Les fixations réversibles permettent un montage flexible à l’avant ou à l’arrière, offrant un accès rapide aux connexions les plus utilisées selon le contexte. Ce design pensé pour les pros facilite le quotidien en tournée ou en studio.

Ce format standardisé est parfait pour optimiser l’espace dans les racks, tout en garantissant un accès facile pour les techniciens et ingénieurs son. Sa compacité n’altère en rien ses performances techniques.

Transmission symétrique avec adaptation d'impédance

Le DELTA 4PL assure une transmission audio symétrique, essentielle pour préserver l'intégrité du signal sur de longues distances. Cette symétrie réduit les interférences électromagnétiques et garantit une restitution fidèle.

Grâce à l’adaptation d’impédance intégrée, le signal est optimisé pour éviter toute déperdition. Cette conception est idéale dans les environnements professionnels où la qualité du son et la stabilité du signal sont primordiales.

L’association de la symétrisation et de l’adaptation d’impédance permet un rendement audio optimal, quels que soient les appareils connectés en entrée ou en sortie, pour une compatibilité maximale.

Utilisation passive sans alimentation pour une fiabilité maximale

Le Palmer DELTA 4PL est un splitter passif, c’est-à-dire qu’il ne nécessite aucune alimentation externe pour fonctionner. Cela en fait un équipement extrêmement fiable, sans risque de panne liée à l’alimentation.

Ce fonctionnement passif réduit également l’encombrement et simplifie l’installation dans les environnements techniques. Aucun câble d’alimentation supplémentaire n’est requis, ce qui facilite l’intégration dans tout type de setup.

En plus de sa fiabilité, cette conception assure une longévité accrue, avec moins de composants susceptibles de s’user ou de tomber en panne, un atout dans des configurations critiques.

FAQ sur le splitter audio Palmer DELTA 4PL

Comment installer le Palmer DELTA 4PL dans un rack audio 19 pouces ?

Le Palmer DELTA 4PL est conçu au format standard 1U pour racks 19 pouces. Il suffit de le fixer à l’aide des vis fournies ou compatibles dans la baie prévue à cet effet. Les fixations réversibles permettent de choisir un montage en façade ou à l’arrière selon l’accessibilité souhaitée.

Le DELTA 4PL nécessite-t-il une alimentation externe ?

Non, le DELTA 4PL fonctionne entièrement sans alimentation grâce à sa conception passive. Cela renforce sa fiabilité et simplifie son installation, notamment dans les configurations mobiles ou fixes où les sources d’alimentation sont limitées.

Peut-on utiliser le DELTA 4PL avec un câble Ethernet standard ?

Oui, le DELTA 4PL est compatible avec la norme AES72 Type 5E, ce qui permet le transport de signaux audio via un simple câble Cat 5E. Cette solution est idéale pour réduire le câblage dans les installations professionnelles.

Le splitter est-il adapté aux environnements bruyants électriquement ?

Absolument. Grâce à l’isolation galvanique par transformateur et à la symétrisation du signal, le DELTA 4PL élimine les boucles de masse et réduit les bruits parasites, même dans des environnements électriquement complexes.

Quel est le niveau maximal d’entrée supporté par le DELTA 4PL ?

Le splitter Palmer DELTA 4PL accepte des signaux de niveau ligne jusqu’à +20 dBu sans distorsion perceptible, ce qui en fait un outil fiable pour les applications à fort niveau de sortie.

Combien de sorties sont disponibles par canal sur le DELTA 4PL ?

Chaque canal dispose de trois sorties XLR : une sortie THRU pour la continuité du signal d’entrée, et deux sorties isolées galvaniquement pour éviter les boucles de masse. Cela permet de distribuer facilement le signal vers plusieurs destinations.

Quel type de transformateur est utilisé pour l’isolation ?

Le DELTA 4PL utilise des transformateurs à isolation galvanique avec un rapport de transformation 1:1:1. Cette technologie permet une séparation totale du signal entre les entrées et les sorties tout en maintenant une parfaite fidélité sonore.

Le DELTA 4PL est-il adapté aux tournées ?

Oui, grâce à son châssis robuste en acier, son format compact 1U et son fonctionnement passif, il est parfaitement adapté aux exigences des tournées et des installations temporaires où fiabilité et simplicité sont primordiales.

Peut-on combiner plusieurs DELTA 4PL dans un même système ?

Oui, il est tout à fait possible de chaîner ou de combiner plusieurs unités DELTA 4PL dans une même installation, en utilisant les sorties THRU pour distribuer le signal à d’autres appareils sans perte de qualité.

Quelle est la garantie de fabrication du DELTA 4PL ?

Conçu en Allemagne et fabriqué en Europe, le Palmer DELTA 4PL bénéficie d’une garantie constructeur assurant une fabrication de qualité professionnelle. Les matériaux et composants sont sélectionnés pour leur durabilité et leur fiabilité.
