Palmer
DELTA 4PM

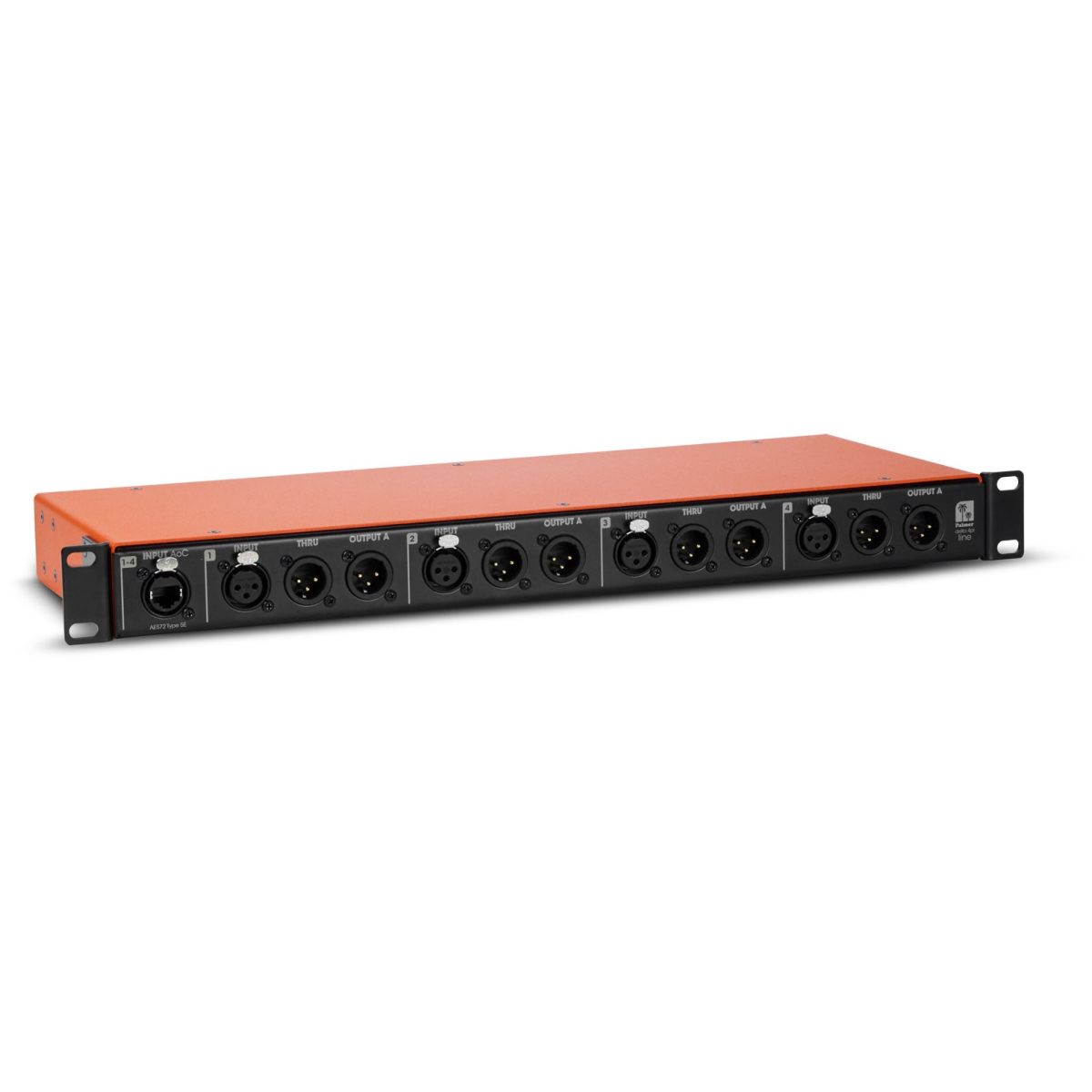

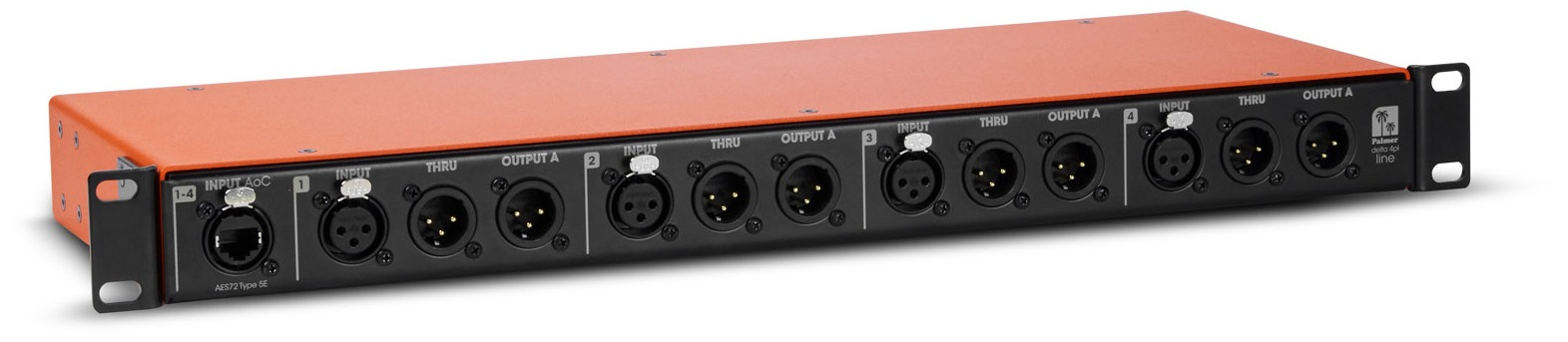

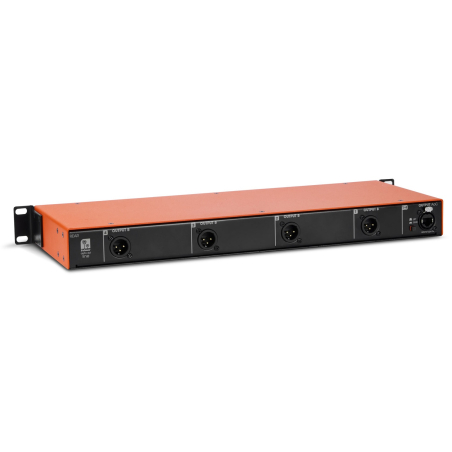

Splitter micro passif Palmer DELTA 4PM

Caractéristiques Palmer DELTA 4PM

• Conception passive sans alimentation nécessaire
• 4 canaux indépendants avec sorties XLR symétriques
• Intégration Audio-over-Cat conforme AES72 Type 5E
• Isolation galvanique via transformateur pour chaque sortie
• Sortie THRU permettant l’alimentation fantôme
• Adaptation d’impédance optimale pour signaux micro
• Boîtier rackable robuste 1U pour installations fixes ou mobiles
• Son pur et sans altération avec faible bruit de fond
• Montage réversible en rack pour flexibilité de connexion
• Fabrication européenne avec conception allemande

Informations techniques Palmer DELTA 4PM

• Nombre de canaux : 4
• Type : Passif
• Nombre d’entrées : 4 XLR
• Nombre de sorties : 12 (3 par canal)
• Sorties isolées par transformateur : Oui
• Impédance d'entrée : 13 kΩ
• Impédance de sortie : 380 Ω
• Compatibilité Audio-over-Cat : AES72 Type 5E
• Dimensions : 483 × 44 × 176 mm
• Poids : 3,2 kg

Compatibilité Audio-over-Cat avec norme AES72 Type 5E

Le Palmer DELTA 4PM est entièrement compatible avec la norme AES72 Type 5E, qui permet de transporter les signaux audio symétriques via un simple câble réseau catégorie Cat. Cette technologie facilite considérablement les installations audio modernes, notamment dans les environnements fixes nécessitant un câblage propre, compact et fiable.

L’utilisation de l’Audio-over-Cat réduit la complexité du câblage traditionnel et permet de centraliser l’acheminement des signaux tout en assurant une parfaite transmission. Le DELTA 4PM propose une entrée et une sortie Audio-over-Cat, ce qui le rend idéal pour s’intégrer dans des systèmes audio numériques existants ou futurs.

En intégrant cette fonctionnalité dans un splitter micro passif, Palmer simplifie la vie des techniciens son en leur offrant un appareil compact, fonctionnel et polyvalent qui s’adapte aux besoins des configurations professionnelles en live, studio ou installation.

Isolation galvanique par transformateur pour un son pur

Chaque canal du DELTA 4PM intègre deux sorties isolées par transformateur. Ce système d’isolation galvanique permet d’éviter les boucles de masse et les interférences parasites, garantissant ainsi une qualité sonore optimale, sans bourdonnement ni perte de signal.

Les transformateurs assurent une symétrisation parfaite du signal, ce qui est crucial dans les environnements professionnels où plusieurs équipements sont interconnectés. Ils contribuent aussi à l’adaptation d’impédance entre sources et destinations audio, assurant une stabilité du signal en toute circonstance.

Cette conception robuste permet d'obtenir un signal pur, avec un très faible niveau de distorsion harmonique, tout en assurant la sécurité des équipements connectés. Le son transmis reste fidèle à la source, même sur de longues distances ou dans des environnements électriquement bruyants.

Utilisation sans alimentation pour une fiabilité maximale

Le Palmer DELTA 4PM est un splitter entièrement passif, ne nécessitant aucune alimentation externe. Cela signifie qu'il peut être utilisé en toutes circonstances sans se soucier de l’alimentation, ce qui le rend extrêmement fiable pour les situations critiques comme les concerts live ou les installations permanentes.

L’absence d’alimentation réduit également le risque de panne et facilite l’installation, notamment dans les environnements où la simplicité est primordiale. Il peut être installé, connecté et utilisé immédiatement sans configuration complexe ni alimentation supplémentaire.

Ce fonctionnement passif en fait un outil de confiance pour les ingénieurs du son et techniciens audio, qui recherchent un matériel robuste, fiable et à faible maintenance. Il garantit également une stabilité maximale dans les systèmes audio complexes ou multi-sites.

Format rack 1U robuste pour une intégration simplifiée

Le boîtier du DELTA 4PM est conçu en tôle d’acier robuste, avec un format rack 1U (19 pouces), ce qui facilite son intégration dans des armoires standards pour installations fixes ou mobiles. Sa structure solide assure une excellente durabilité même dans les conditions d’utilisation les plus exigeantes.

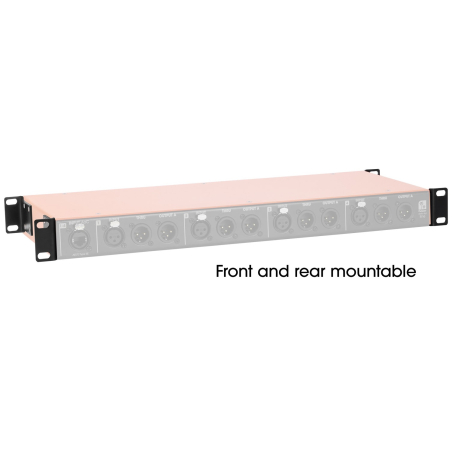

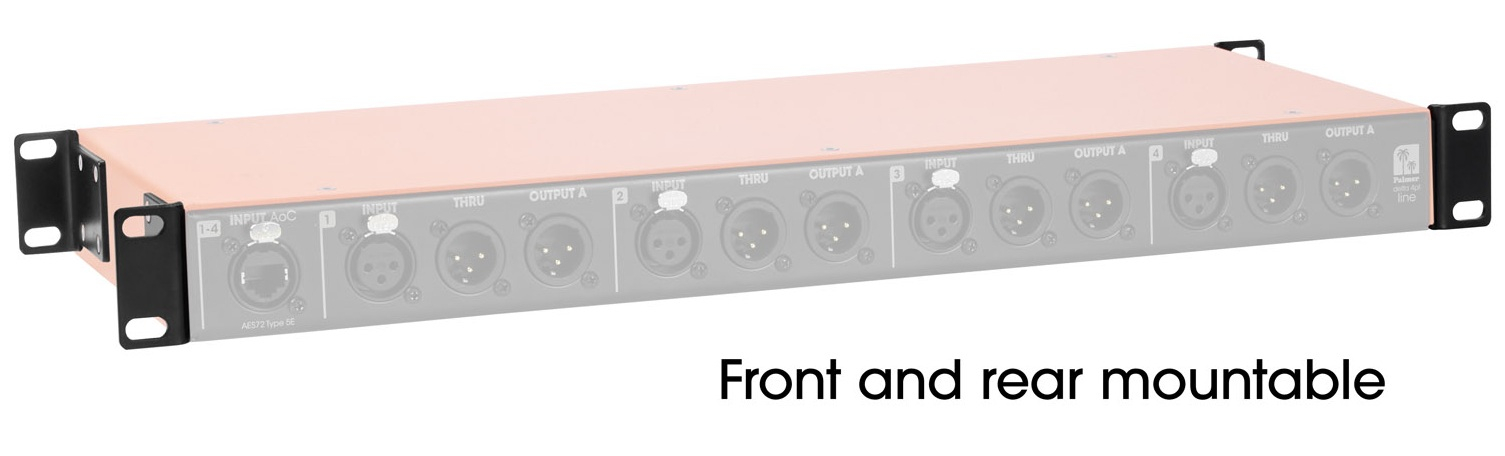

Les supports rack réversibles permettent un montage à l’avant ou à l’arrière, en fonction des besoins d’accès aux connecteurs. Cette flexibilité est idéale pour les installations permanentes où l'espace ou l’ergonomie sont des critères clés.

Ce format compact, combiné à sa fiabilité et sa performance audio, en fait un choix idéal pour les studios, salles de spectacle, lieux de culte, ou installations de diffusion. Le gain de place dans le rack et la facilité d’installation sont des atouts supplémentaires pour les intégrateurs.

Réplication de signal avec sorties THRU et isolées

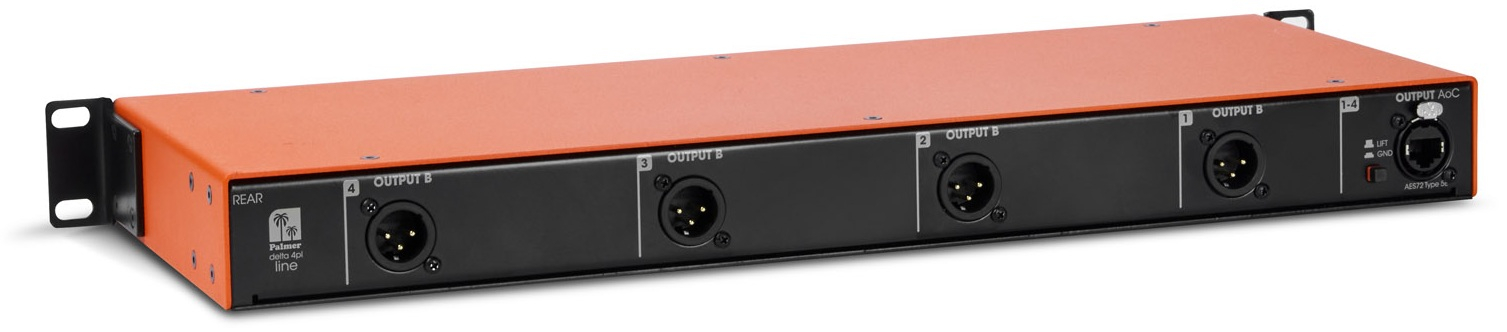

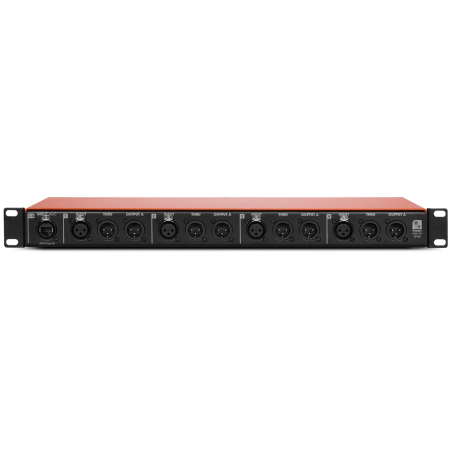

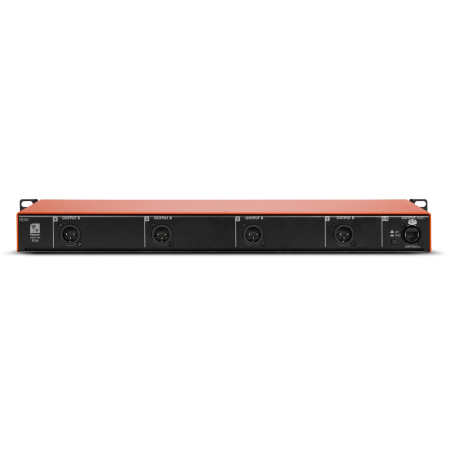

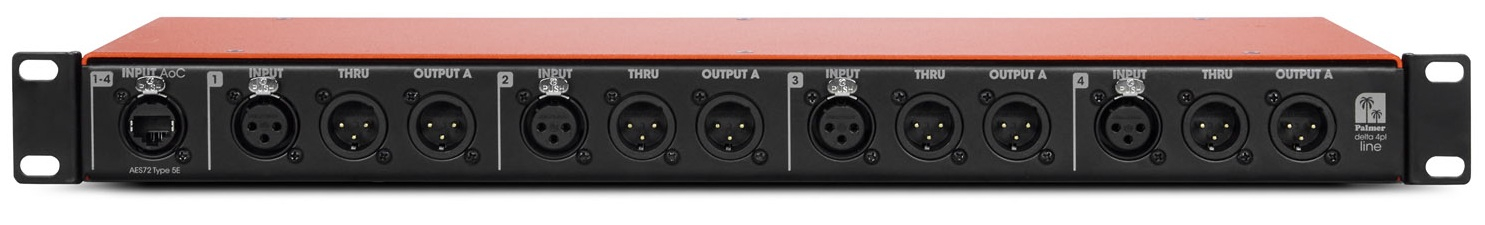

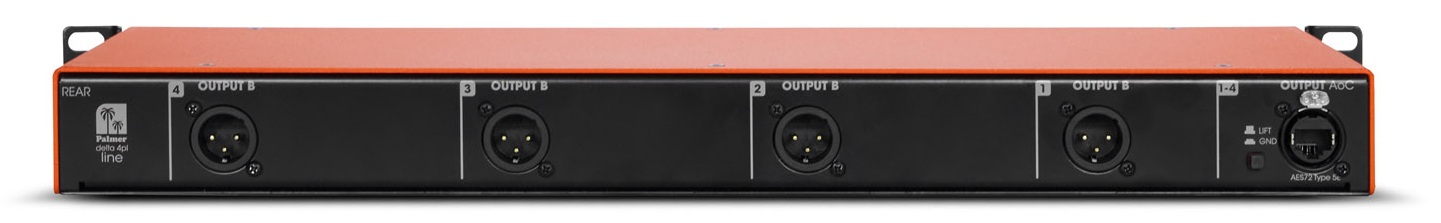

Le DELTA 4PM propose trois sorties XLR par canal : une sortie THRU passive qui laisse passer l’alimentation fantôme, et deux sorties isolées galvaniquement. Cette configuration permet une distribution simultanée du signal à plusieurs destinations (console principale, enregistreur, monitoring...).

La sortie THRU est conçue pour transmettre le signal original sans modification, y compris l’alimentation fantôme nécessaire aux microphones à condensateur. Cela garantit une compatibilité maximale avec les configurations audio professionnelles utilisant ces types de micros.

Les deux autres sorties XLR, isolées par transformateur, garantissent un signal propre, sans interférences ni risques de boucle de masse. C’est la solution idéale pour des répartitions audio fiables, stables et adaptées à toute situation de scène ou d’enregistrement.

FAQ sur le splitter micro passif Palmer DELTA 4PM

Comment connecter le Palmer DELTA 4PM à un système Audio-over-Cat ?

Le DELTA 4PM est compatible avec la norme AES72 Type 5E, ce qui permet de transmettre tous les signaux audio via un seul câble Cat. Connectez simplement le câble réseau à l’entrée et sortie Audio-over-Cat pour relier votre splitter aux équipements compatibles, facilitant l’installation et réduisant le câblage traditionnel.

Le DELTA 4PM permet-il de transmettre l’alimentation fantôme ?

Oui, la sortie THRU du DELTA 4PM laisse passer l’alimentation fantôme d’un préampli ou d’une console vers le microphone. Cela permet d’utiliser des micros à condensateur tout en bénéficiant des avantages du splitter, sans besoin d’alimentation supplémentaire sur le DELTA 4PM.

Le DELTA 4PM fonctionne-t-il sans alimentation électrique ?

Absolument. Il s’agit d’un splitter micro totalement passif, qui ne nécessite aucune alimentation électrique pour fonctionner. Cela le rend très fiable et adapté aux situations critiques ou à l’installation dans des environnements où l’accès à l’électricité est limité.

Combien de signaux peut-on répartir avec le DELTA 4PM ?

Le DELTA 4PM propose 4 canaux indépendants, chacun disposant de 3 sorties XLR (1 THRU + 2 isolées), soit un total de 12 sorties. Vous pouvez ainsi répartir les signaux micro vers plusieurs destinations sans interférences ni perte de qualité sonore.

Est-ce que le DELTA 4PM est adapté pour des installations fixes ?

Oui, son format rack 1U, sa robustesse et sa compatibilité avec les infrastructures Audio-over-Cat en font un excellent choix pour les installations fixes en studio, salles de conférence, lieux de culte ou théâtres. Il offre un gain de place et une facilité de câblage très appréciables.

Quels types de signaux le DELTA 4PM peut-il traiter ?

Le DELTA 4PM est conçu pour gérer des signaux de niveau micro jusqu’à +4 dBu, avec symétrisation et adaptation d’impédance. Il est donc parfaitement adapté aux environnements professionnels nécessitant une gestion précise et fiable des signaux audio de faible niveau.

Quels sont les matériaux du boîtier du DELTA 4PM ?

Le châssis est en tôle d’acier robuste, garantissant une grande résistance aux chocs et aux conditions de transport. Ce matériau de qualité professionnelle assure également une durabilité exceptionnelle dans le temps, même lors d’une utilisation intensive sur scène ou en tournée.

Peut-on l'utiliser en enregistrement studio ?

Oui, le DELTA 4PM est parfaitement adapté pour le studio grâce à sa transparence audio, sa faible distorsion et son isolation galvanique. Il permet une distribution propre des signaux vers plusieurs périphériques sans compromettre la qualité sonore ni introduire de bruit parasite.

Quelle est l'impédance d'entrée et de sortie du DELTA 4PM ?

Le DELTA 4PM affiche une impédance d’entrée de 13 kΩ et une impédance de sortie de 380 Ω, optimisée pour l’adaptation avec les équipements audio professionnels. Cette configuration assure une transmission optimale du signal audio, sans dégradation ni perte de puissance.

Le Palmer DELTA 4PM est-il fabriqué en Europe ?

Oui, ce splitter micro est conçu en Allemagne et fabriqué en Europe, ce qui garantit un haut niveau de qualité de fabrication et de contrôle. Cette origine assure également une conformité aux standards professionnels et une excellente fiabilité sur le long terme.
