Showtec
DMX Merge

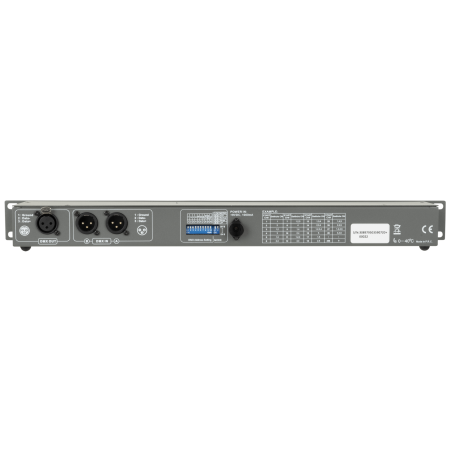

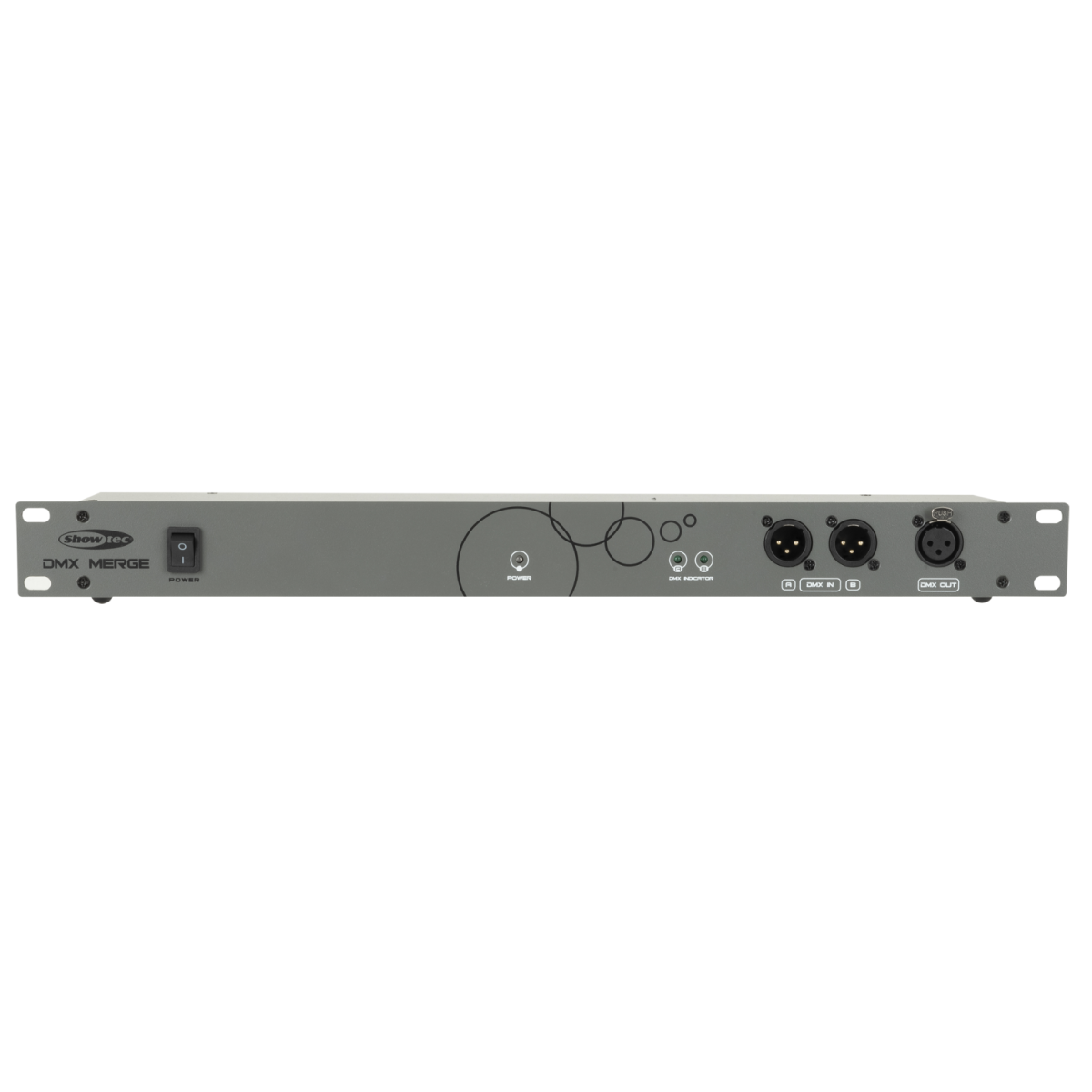

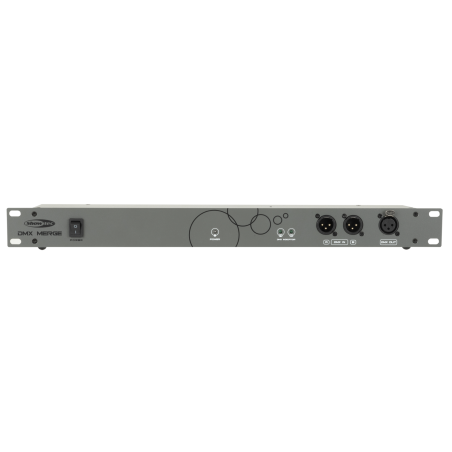

Merger DMX Showtec DMX Merge

Caractéristiques Showtec DMX Merge

• Fusion de deux contrôleurs DMX sur une seule ligne DMX
• Mode HTP : le canal ayant la valeur la plus élevée est prioritaire
• Mode LTP : la valeur modifiée en dernier est prioritaire
• Mode Merge : répartition des canaux entre deux consoles, par défaut 1 à 96 puis 97 et suivants
• Adresses de répartition entièrement configurables grâce aux DIP-switch
• Mode Back-up : basculement automatique sur l'entrée B en cas de défaillance de l'entrée A
• Utilisation possible de la seconde console comme contrôleur de secours
• Format rack 1U pour une intégration en baie ou en flight case
• Boîtier en aluminium moulé adapté aux usages en tournée

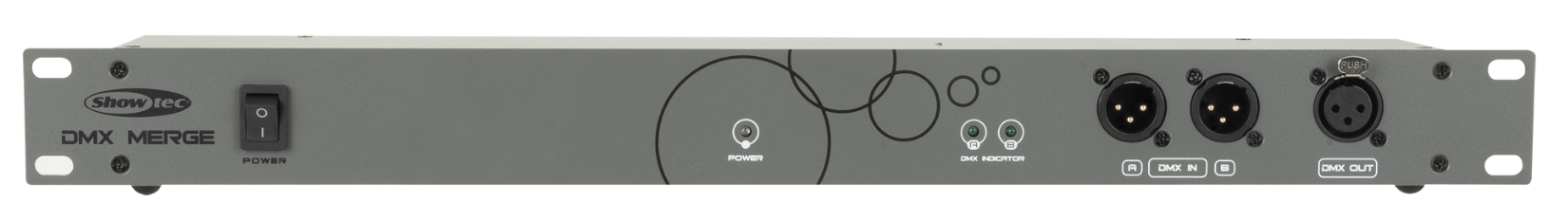

• Indicateurs LED d'alimentation et de signal pour un contrôle visuel rapide

Informations techniques Showtec DMX Merge

• Alimentation : 100-240 V AC, 50/60 Hz via adaptateur secteur
• Adaptateur : AC-DC, sortie 9 V DC, 1200 mA
• Consommation électrique : 4,5 W
• Connecteur d'alimentation : prise CC basse tension

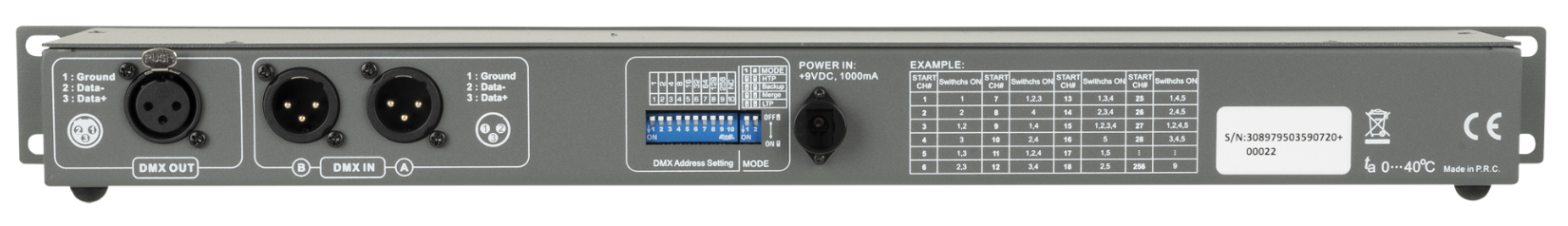

• Connecteurs DMX : entrée et sortie XLR 3 broches
• Canaux DMX : 512
• Protocole : DMX
• Dimensions : 483 x 73 x 44,5 mm
• Profondeur d'installation hors connecteur : 73 mm
• Poids : 1,15 kg
• Format : rack 1U
• Boîtier : aluminium moulé, couleur gris
• Indice de protection : IP20, utilisation en intérieur uniquement
• Température ambiante maximale : 40 °C
• Indicateurs LED : alimentation, signal
• Inclus : adaptateur secteur et câble à fiche CC basse tension

Les points clés du DMX Merge Showtec

Fusion de deux consoles lumière avec le merger DMX Showtec DMX Merge

Le Showtec DMX Merge est un merger DMX à 2 voies conçu pour combiner les signaux de deux contrôleurs DMX sur une seule ligne. Cette fonction répond à une situation fréquente en régie lumière : faire cohabiter deux pupitres, par exemple une console principale et un contrôleur de scène, sans multiplier les lignes vers les projecteurs. Le boîtier reçoit les deux signaux, les traite selon le mode choisi et délivre un flux DMX unique de 512 canaux vers l'installation. L'éclairagiste conserve ainsi un câblage simple, lisible et rapide à mettre en place, même lors d'un montage serré sur un plateau ou dans une salle polyvalente.

En mode Merge, les deux consoles se partagent la ligne DMX : la première pilote les canaux 1 à 96, la seconde prend en charge le canal 97 et les suivants. Ces adresses de répartition sont entièrement configurables à l'aide des DIP-switch, ce qui permet d'ajuster le découpage à la taille réelle de chaque parc d'appareils. Un technicien peut par exemple confier les lyres asservies à une console dédiée et laisser l'éclairage fixe ou les effets à un contrôleur de scène plus simple, chacun travaillant sur sa propre plage d'adresses sans interférence avec l'autre.

Cette approche apporte un vrai gain de souplesse pour les spectacles partagés, les festivals avec plusieurs éclairagistes ou les lieux accueillant des compagnies invitées. Plutôt que de reprogrammer toute une conduite sur un pupitre unique, chaque opérateur garde son matériel et ses habitudes de travail. Les indicateurs LED d'alimentation et de signal facilitent la vérification du fonctionnement avant le lever de rideau. Chez Energyson, nos conseillers spécialisés en éclairage scénique recommandent ce type de merger DMX lorsque la configuration impose deux sources de commande, une solution éprouvée qui évite les bricolages de câblage et fiabilise la transmission.

Comment fonctionnent les modes HTP et LTP du Showtec DMX Merge ?

Le mode HTP, pour High Take Precedence, permet d'utiliser deux consoles avec les mêmes adresses sur une seule ligne DMX. Pour chaque canal, le Showtec DMX Merge transmet la valeur la plus élevée reçue sur ses deux entrées. Concrètement, si une console envoie une intensité de 40 % sur un projecteur et que la seconde envoie 70 %, c'est la valeur de 70 % qui est appliquée. Ce fonctionnement est particulièrement adapté aux gradateurs et aux circuits d'intensité, car il garantit qu'aucune commande d'allumage ne sera masquée par l'autre pupitre pendant le spectacle.

Le mode LTP, pour Latest Take Precedence, repose sur une autre logique : deux consoles DMX identiques peuvent être branchées sur la même ligne, et c'est la valeur modifiée en dernier qui prend la priorité. Ce principe convient aux paramètres pour lesquels la notion de valeur la plus haute n'a pas de sens, comme la position d'une lyre, la sélection d'une couleur ou d'un gobo. L'opérateur qui intervient en dernier reprend la main sur le canal concerné, ce qui permet un travail à deux pupitres fluide lors d'une répétition, d'une programmation partagée ou d'un passage de relais entre deux éclairagistes.

Le choix entre HTP et LTP dépend donc de la nature des appareils pilotés et de l'organisation de la régie. Les installations composées majoritairement de projecteurs traditionnels sur gradateurs tirent parti du mode HTP, tandis que les parcs d'automatiques gagnent en cohérence avec le mode LTP. Le passage d'un mode à l'autre se fait directement sur l'unité, sans logiciel ni ordinateur. Les techniciens Energyson accompagnent les utilisateurs dans ce paramétrage et conseillent la configuration adaptée à chaque projet, en s'appuyant sur une connaissance terrain des régies lumière de théâtre, d'événementiel et de salles de spectacle.

Pourquoi utiliser le mode Back-up du merger DMX Showtec en régie ?

Le mode Back-up transforme le Showtec DMX Merge en système de sécurisation du signal DMX. L'unité est reliée à deux consoles DMX : l'entrée A est prioritaire et pilote l'installation en temps normal. En cas de défaillance du canal A, qu'il s'agisse d'une panne de pupitre, d'un câble arraché ou d'une coupure d'alimentation de la console principale, l'entrée B est activée automatiquement. La transition s'effectue sans intervention manuelle, ce qui limite le risque de noir sur scène à un moment critique du spectacle ou de l'événement.

Cette redondance est particulièrement recherchée dans les contextes où l'éclairage ne peut pas s'interrompre : représentations théâtrales, concerts, conventions d'entreprise, retransmissions ou cérémonies. La seconde console joue le rôle de contrôleur de secours et peut reprendre une conduite simplifiée ou une copie du show principal. Le technicien de régie gagne en sérénité, car le basculement automatique lui laisse le temps de diagnostiquer le problème sur la console A pendant que l'éclairage reste assuré. Les indicateurs LED de signal aident à identifier rapidement l'état de la ligne.

Le mode Back-up constitue ainsi une solution simple pour renforcer la fiabilité d'une installation DMX sans recourir à un système complexe. Il s'intègre dans une baie de régie grâce au format rack 1U et fonctionne avec l'adaptateur secteur fourni. Les conseillers Energyson recommandent ce mode aux prestataires techniques et aux lieux de spectacle qui souhaitent sécuriser leurs productions avec un matériel éprouvé. Notre service après-vente et notre équipe technique restent disponibles pour accompagner la mise en service et répondre aux questions liées au câblage, à la configuration des entrées et à l'exploitation au quotidien.

Intégration en rack 1U et robustesse du Showtec DMX Merge

Le Showtec DMX Merge adopte un format rack 1U de 483 mm de longueur pour 44,5 mm de hauteur, ce qui permet de l'installer dans une baie de régie standard ou dans un flight case de tournée. Sa profondeur d'installation de 73 mm hors connecteur reste compacte et laisse de la place pour le câblage à l'arrière. Avec un poids de 1,15 kg, il s'ajoute facilement à un rack existant sans alourdir significativement l'ensemble, un atout pour les équipes techniques qui transportent régulièrement leur matériel entre plusieurs lieux.

Le boîtier en aluminium moulé de couleur gris apporte une protection solide face aux manipulations répétées, aux chocs du transport et aux montages successifs. Les connecteurs XLR 3 broches en entrée et en sortie DMX assurent une liaison fiable avec les consoles et les projecteurs compatibles. L'alimentation passe par un adaptateur secteur AC-DC 100-240 V, 50/60 Hz, délivrant 9 V DC sous 1200 mA, pour une consommation limitée à 4,5 W. Cette plage de tension permet une utilisation sur la plupart des réseaux électriques rencontrés en tournée.

Avec son indice de protection IP20, le Showtec DMX Merge est destiné à une utilisation en intérieur uniquement, dans un environnement ne dépassant pas 40 °C de température ambiante. Il trouve naturellement sa place en régie, en coulisses ou dans un local technique ventilé. L'adaptateur et le câble à fiche CC basse tension sont fournis, ce qui permet une mise en service immédiate. Energyson sélectionne ce type d'accessoire DMX pour sa construction adaptée aux usages professionnels et accompagne ses clients sur les questions d'intégration en rack, de câblage et de conditions d'exploitation.

Notre avis d'expert Energyson sur DMX Merge

Le Showtec DMX Merge se distingue par la richesse de ses modes de fonctionnement dans un format simple à exploiter. Les quatre modes HTP, LTP, Merge et Back-up couvrent l'essentiel des situations rencontrées en régie, du partage de ligne entre deux pupitres à la sécurisation d'un spectacle. Le réglage des plages d'adresses par DIP-switch demande un peu de méthode lors de la préparation, mais il reste fiable une fois configuré. Le boîtier en aluminium moulé et le format rack 1U conviennent bien à un usage en tournée ou en installation fixe.

Par rapport à un simple splitter DMX, qui se contente de dupliquer un signal vers plusieurs sorties, le DMX Merge répond à un besoin inverse : réunir deux sources de commande sur une ligne unique. Il faut en revanche prévoir des adaptateurs pour les consoles et projecteurs équipés en XLR 5 broches, et garder à l'esprit qu'il traite un seul univers de 512 canaux. Nous le recommandons aux régisseurs de salles, aux prestataires techniques et aux éclairagistes qui partagent un plateau ou souhaitent disposer d'une console de secours automatique.

"En mode Back-up, je conseille de charger une conduite simplifiée sur la console B et de tester la bascule avant chaque représentation pour vérifier la continuité du signal." – Julien, technicien éclairage, Energyson (régie lumière et DMX)
