Nicols
DMX NODE 8

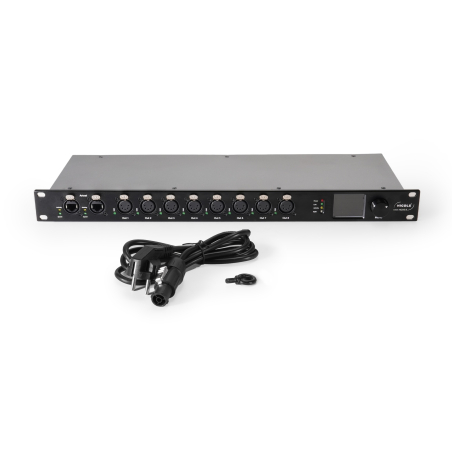

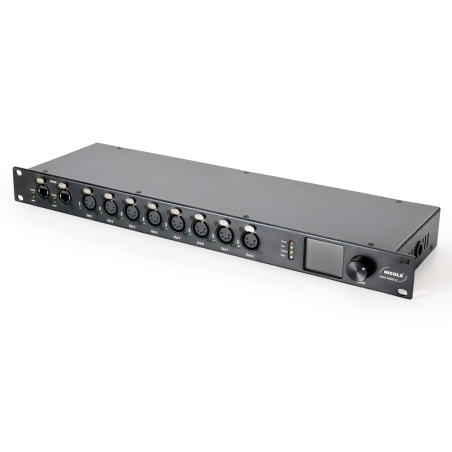

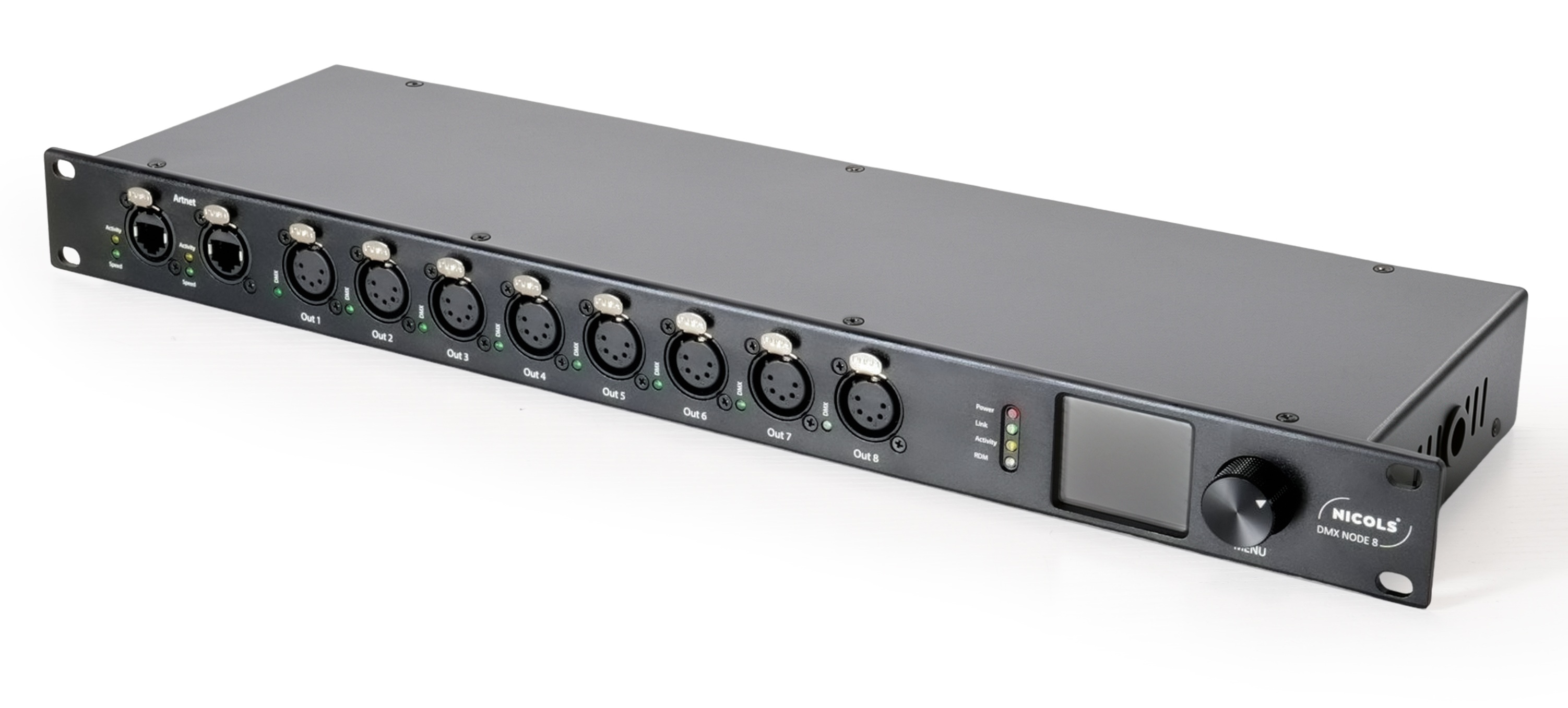

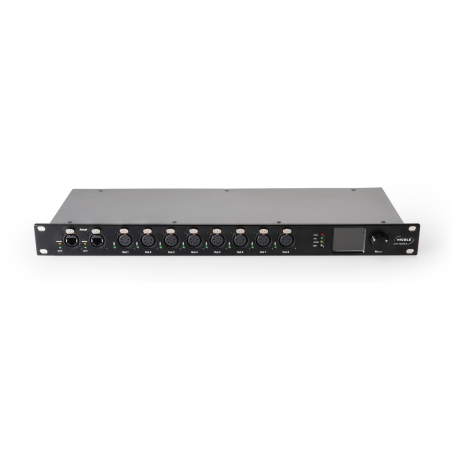

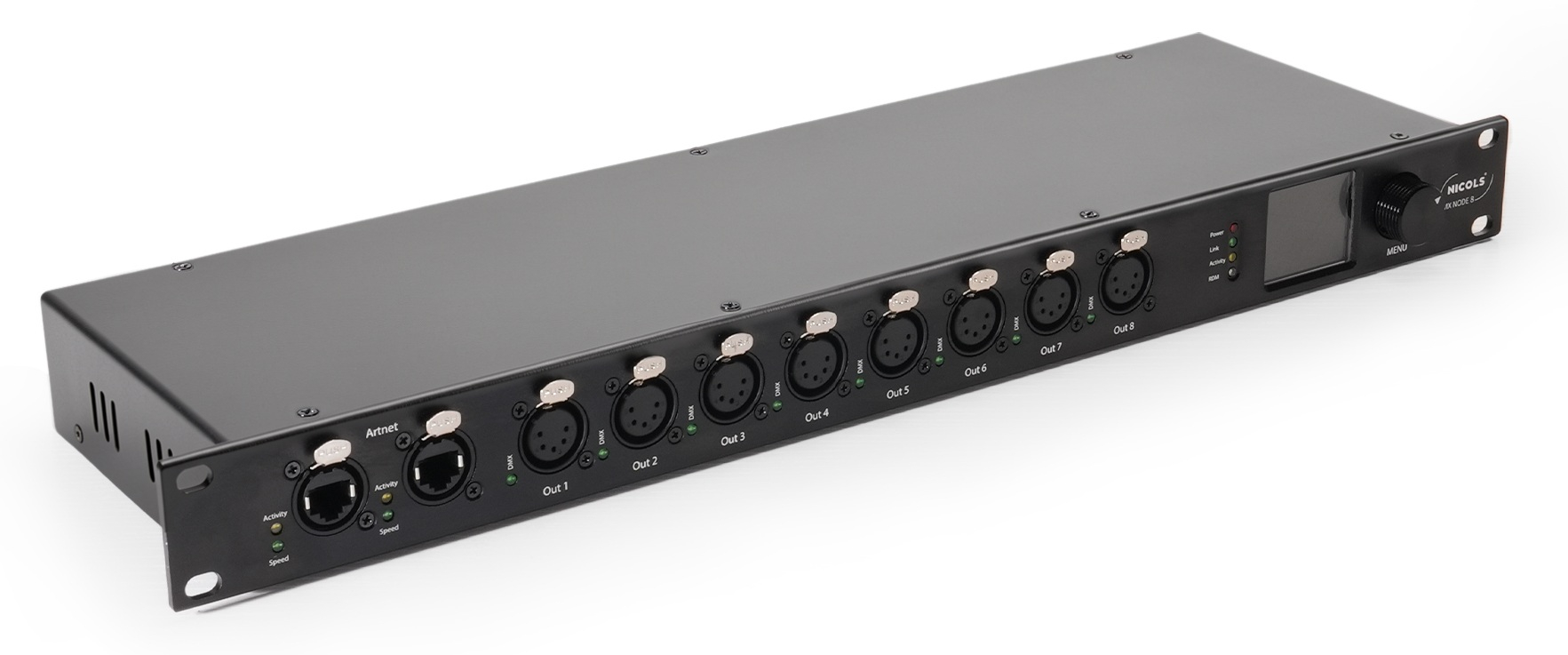

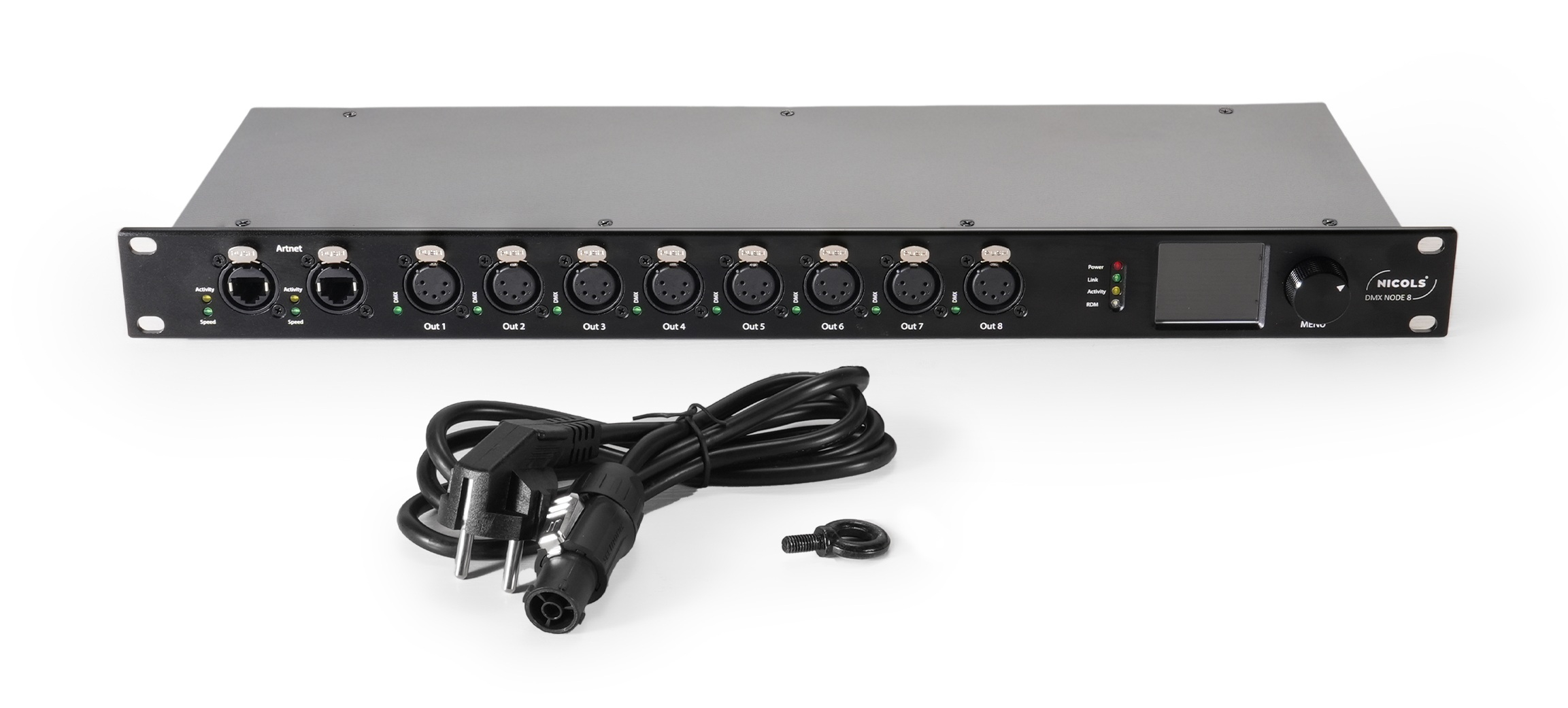

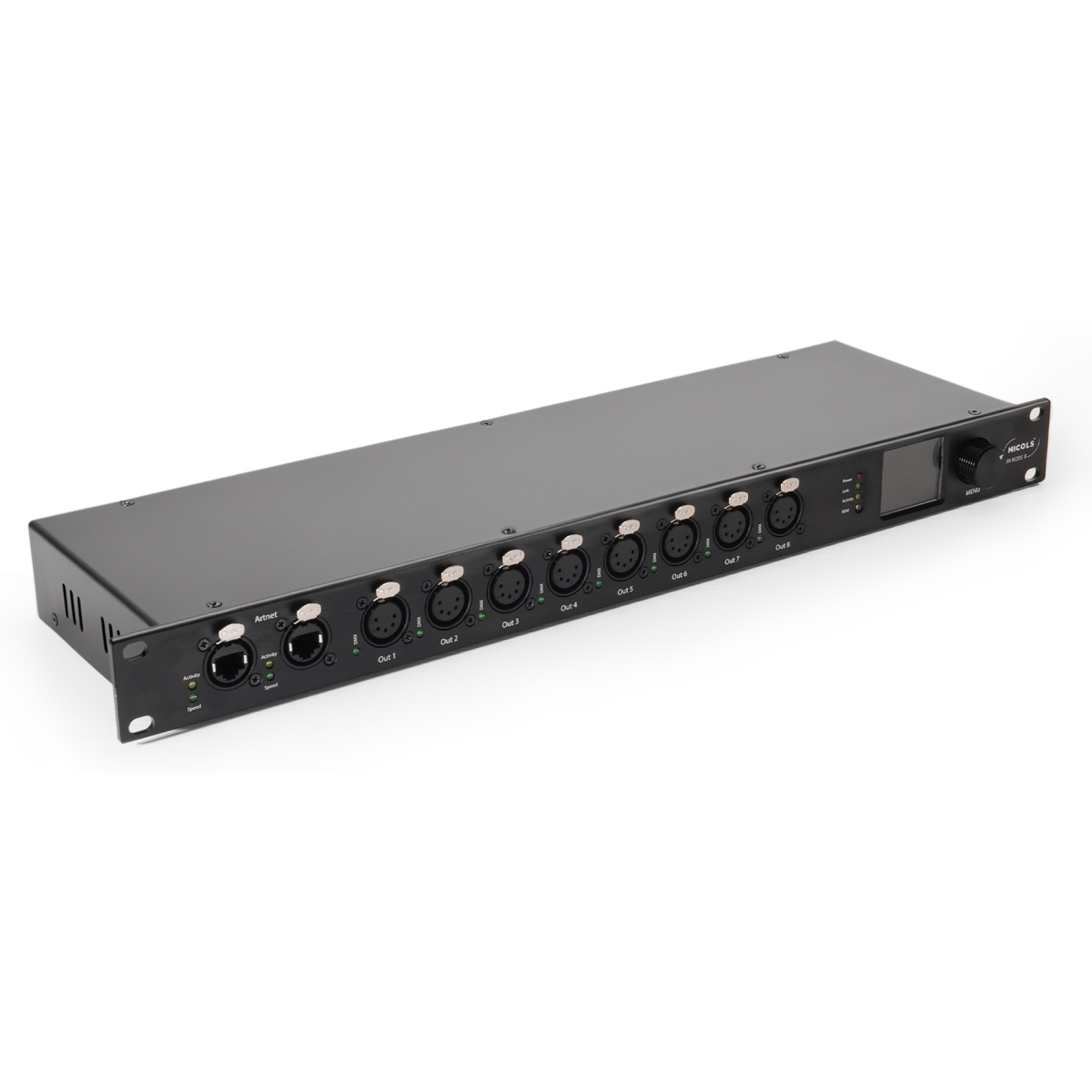

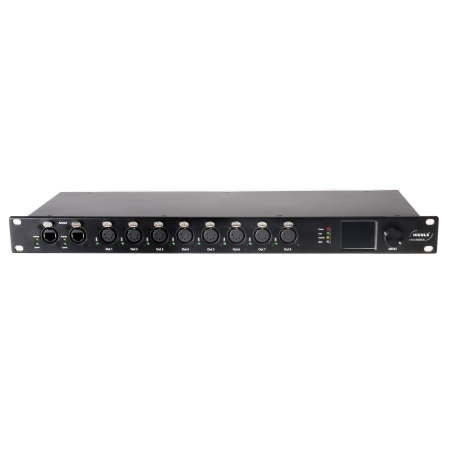

Contrôleur réseau DMX Nicols DMX NODE 8

Caractéristiques Nicols DMX NODE 8

• Pilotage de 8 univers DMX indépendants depuis un seul équipement en rack 1U
• Gestion jusqu'à 4096 canaux DMX pour les installations lumière de grande taille
• Compatibilité avec les protocoles Art-Net, sACN, RDM et DMX pour s'intégrer aux réseaux existants
• Conversion Art-Net et DMX bidirectionnelle pour une communication dans les deux sens
• Réseau Ethernet 1 Gbps pour un transfert rapide des données d'éclairage
• Isolation optique sur toutes les sorties pour protéger les appareils raccordés
• Écran LCD et molette encodeuse pour une configuration rapide directement sur le boîtier
• Réglage de l'adresse IP via l'écran ou l'interface web selon le contexte d'installation
• Format rack 1U adapté aux baies techniques des régies et des installations fixes
• Faible consommation de 10 W pour un fonctionnement en continu

Informations techniques Nicols DMX NODE 8

• Type de produit : contrôleur réseau DMX, pont Ethernet vers DMX
• Protocoles supportés : Art-Net, sACN, RDM, DMX
• Conversion Art-Net et DMX : bidirectionnelle
• Nombre d'univers : 8 entrées/sorties DMX indépendants
• Nombre de canaux DMX : 4096
• Vitesse réseau : 1 Gbps, soit 1000 Mbps
• Connecteurs DMX : 8 × XLR 3/5 broches en sortie
• Connecteurs réseau : 2 × RJ45 entrée/sortie
• Isolation : optique sur tous les ports de sortie
• Interface : écran LCD avec molette encodeuse
• Configuration IP : via écran LCD ou interface web
• Alimentation : 100 à 240 V AC, 50 à 60 Hz
• Consommation : 10 W
• Dimensions : 482 × 143 × 44 mm
• Format : rack 1U
• Poids : 2,2 kg
• Température de fonctionnement : -5 °C à +40 °C

Les points clés du DMX NODE 8 Nicols

Nicols DMX NODE 8 : un node DMX 8 univers pour les réseaux d'éclairage professionnels

Le Nicols DMX NODE 8 est un contrôleur réseau DMX qui fait le lien entre une infrastructure Ethernet et les appareils d'éclairage pilotés en DMX. Ce node Art-Net gère 8 univers indépendants, ce qui représente jusqu'à 4096 canaux DMX disponibles sur un seul équipement. Pour un technicien lumière ou un intégrateur, cette densité permet de centraliser la distribution du signal d'un plan de feux complet, qu'il s'agisse de projecteurs asservis, de barres LED, de gradateurs ou de machines à effets, sans multiplier les boîtiers dans la régie.

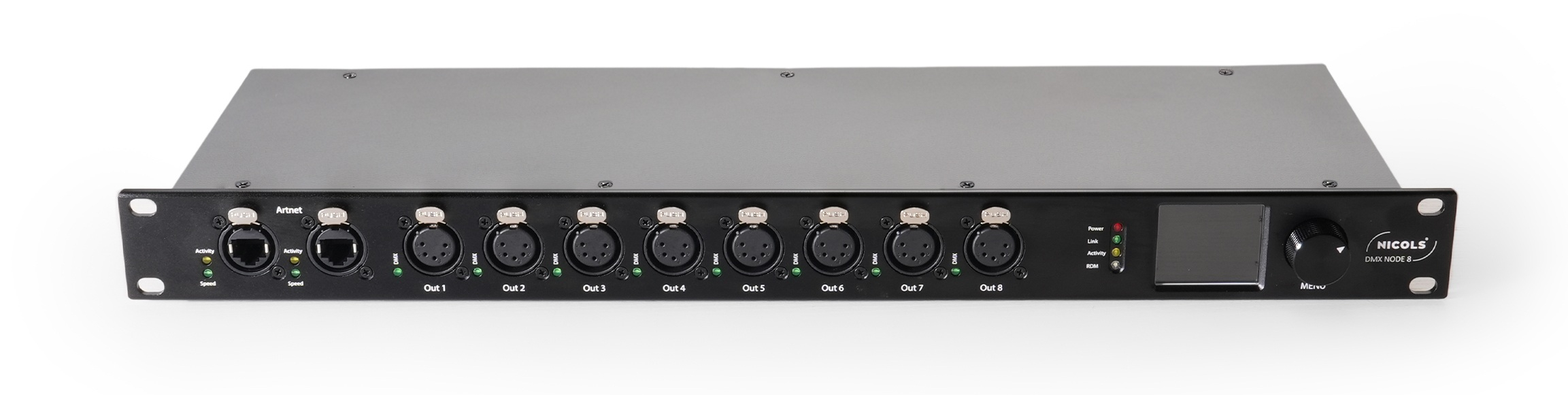

Chaque univers dispose de sa propre sortie XLR 3/5 broches, ce qui facilite la répartition des lignes DMX par zone, par type d'appareil ou par plateau. Cette organisation simplifie le câblage d'une salle de spectacle, d'un auditorium, d'un studio de tournage ou d'une installation architecturale. Les deux ports RJ45 entrée/sortie assurent la liaison avec le réseau Ethernet, tandis que le débit de 1 Gbps garantit un transfert fluide des trames lumière même lorsque le nombre de canaux utilisés est important sur l'ensemble des univers.

En réunissant 8 univers dans un format rack 1U, le DMX NODE 8 Nicols réduit l'encombrement et le nombre de points de défaillance d'une installation. Les équipes Energyson accompagnent régulièrement des régies et des intégrateurs dans le dimensionnement de leurs réseaux DMX : ce type de pont Ethernet vers DMX constitue une base cohérente pour structurer un système d'éclairage évolutif, lisible et facile à maintenir au quotidien, du montage à l'exploitation.

Protocoles Art-Net, sACN et RDM : la compatibilité réseau du contrôleur DMX Nicols

Le contrôleur réseau Nicols DMX NODE 8 prend en charge les protocoles Art-Net, sACN, RDM et DMX. Cette compatibilité étendue lui permet de s'intégrer à la plupart des environnements de pilotage lumière utilisés en spectacle vivant, en événementiel et en installation fixe. Une console lumière, un logiciel de contrôle sur ordinateur ou un serveur média communiquant en Art-Net ou en sACN peut ainsi transmettre ses données vers le node, qui les convertit en signal DMX exploitable par les projecteurs raccordés aux sorties XLR.

La conversion Art-Net et DMX est bidirectionnelle, ce qui signifie que les données circulent dans les deux sens entre le réseau Ethernet et les lignes DMX. Associée au support du protocole RDM, cette fonction ouvre la voie à une gestion plus fine du parc d'appareils : adressage à distance, remontée d'informations ou vérification de l'état des projecteurs compatibles selon le logiciel utilisé. Pour le technicien, c'est un gain de temps réel lors des phases d'implantation et de maintenance, sans intervention physique sur chaque appareil.

Le choix d'un node multiprotocole limite les contraintes lors de l'évolution d'un système lumière. Une salle qui passe d'un pilotage Art-Net à une infrastructure sACN conserve le même équipement réseau. Chez Energyson, nos conseillers spécialisés en éclairage scénique vérifient avec vous la cohérence entre votre console, vos logiciels et vos appareils afin de garantir une interopérabilité fiable et une mise en service sans mauvaise surprise sur le terrain.

Isolation optique et alimentation : la fiabilité du Nicols DMX NODE 8 en exploitation

Tous les ports de sortie du Nicols DMX NODE 8 bénéficient d'une isolation optique. Cette protection sépare électriquement le node des lignes DMX raccordées, ce qui limite la propagation des perturbations, des boucles de masse ou des surtensions accidentelles vers le reste de l'installation. Dans une régie où cohabitent gradateurs, projecteurs à LED, machines à fumée et longueurs de câbles importantes, l'isolation des sorties DMX est un critère déterminant pour préserver la stabilité du signal et la sécurité du matériel.

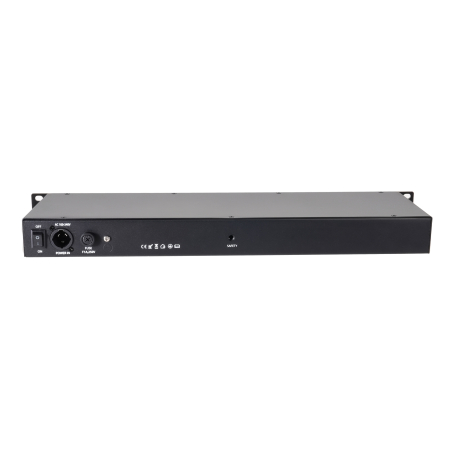

L'alimentation accepte une tension de 100 à 240 V AC pour une fréquence de 50 à 60 Hz, ce qui facilite l'utilisation du contrôleur DMX sur des sites variés. La consommation est limitée à 10 W, une valeur adaptée à un équipement destiné à rester sous tension pendant de longues périodes dans une baie technique. La plage de température de fonctionnement s'étend de -5 °C à +40 °C, ce qui couvre la majorité des régies, des locaux techniques et des scènes couvertes.

Ces caractéristiques techniques font du DMX NODE 8 un équipement pensé pour les usages intensifs des professionnels de la lumière. L'expertise Energyson dans la distribution de matériel scénique permet de vous conseiller sur l'intégration du node dans une chaîne complète, de l'alimentation électrique à la protection des lignes DMX, avec un service après-vente disponible pour accompagner votre installation dans la durée.

Format rack 1U et configuration LCD : l'intégration du node DMX Nicols

Le Nicols DMX NODE 8 adopte un format rack 1U avec des dimensions de 482 × 143 × 44 mm et un poids de 2,2 kg. Ce boîtier s'installe dans une baie technique standard aux côtés des gradateurs, des switchs réseau, des splitters DMX ou des équipements audio. Sa faible profondeur facilite l'intégration dans les flight cases de tournée comme dans les armoires des installations fixes, où l'espace disponible est souvent compté et doit être optimisé.

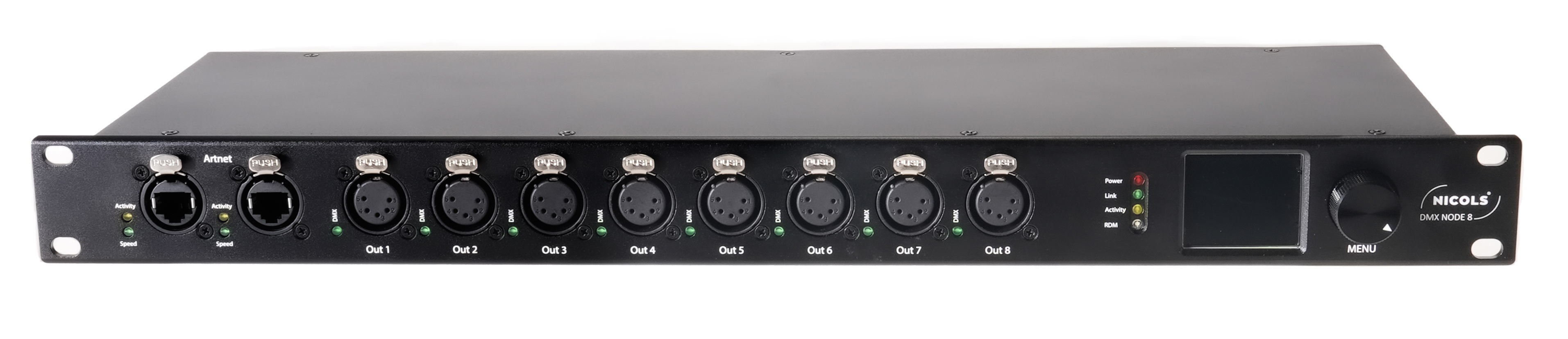

La configuration s'effectue directement sur la façade grâce à l'écran LCD et à la molette encodeuse. Le technicien peut ainsi régler l'adresse IP et les paramètres du node sans ordinateur, ce qui accélère la mise en service lors d'un montage rapide ou d'un dépannage en plein spectacle. Pour les installations plus complexes ou les réglages à distance, l'interface web offre une alternative confortable, accessible depuis un poste connecté au même réseau Ethernet que le contrôleur DMX.

Cette double approche de configuration répond aux habitudes de travail des régisseurs comme des intégrateurs. Les réglages sur site restent simples, tandis que la gestion centralisée reste possible pour les parcs plus importants. Les conseillers Energyson peuvent vous accompagner dans la définition du plan d'adressage IP et dans l'organisation de vos univers pour obtenir une installation claire, documentée et facile à reprendre par une autre équipe technique.

Pourquoi choisir le Nicols DMX NODE 8 pour une installation lumière multi-univers ?

Choisir le Nicols DMX NODE 8 permet de regrouper 8 univers DMX dans un seul équipement réseau. Pour une installation lumière multi-univers, cette concentration réduit le nombre de boîtiers à configurer, à alimenter et à surveiller. Le technicien dispose de 4096 canaux répartis sur 8 sorties XLR 3/5 broches, ce qui suffit à piloter un plan de feux conséquent dans un théâtre, une salle polyvalente, un plateau de télévision ou un espace événementiel équipé de nombreux projecteurs asservis et sources LED.

La prise en charge d'Art-Net, sACN et RDM, associée à un réseau Ethernet 1 Gbps, garantit une communication adaptée aux consoles et logiciels actuels. L'isolation optique des sorties apporte une sécurité supplémentaire pour le matériel raccordé, un point important lorsque plusieurs univers alimentent des appareils de natures différentes. Le format rack 1U et la faible consommation de 10 W facilitent quant à eux l'intégration durable dans une baie technique, aussi bien en exploitation fixe qu'en tournée.

En pratique, ce node DMX constitue une solution cohérente pour structurer ou moderniser un réseau lumière. Chez Energyson, nous recommandons ce type d'équipement aux structures qui souhaitent centraliser leur distribution DMX sans compromis sur la fiabilité. Notre équipe vous aide à vérifier la compatibilité avec votre console et vos projecteurs afin que votre investissement réponde précisément à vos besoins d'exploitation.

Comment configurer et intégrer le contrôleur réseau DMX Nicols DMX NODE 8 ?

L'intégration du Nicols DMX NODE 8 commence par son installation dans une baie rack 1U et son raccordement à l'alimentation 100 à 240 V AC. Le node se connecte ensuite au réseau Ethernet via l'un des deux ports RJ45 entrée/sortie. La configuration de l'adresse IP s'effectue au choix avec l'écran LCD et la molette encodeuse de la façade, ou depuis l'interface web lorsque le poste de contrôle est déjà relié au réseau lumière de l'installation.

Une fois l'adresse IP définie, il suffit d'associer les univers envoyés par la console ou le logiciel en Art-Net ou en sACN aux 8 sorties DMX du boîtier. Chaque sortie XLR 3/5 broches alimente ensuite une ligne de projecteurs, de gradateurs ou d'effets. Le support du RDM permet, avec des appareils compatibles, de faciliter l'adressage et le suivi du parc. Une organisation claire des univers par zone ou par type d'appareil simplifie la programmation et les interventions ultérieures.

Pour une mise en service sereine, nous conseillons de documenter le plan d'adressage IP et la répartition des univers dès l'installation. Les techniciens Energyson, habitués aux réseaux d'éclairage professionnels, peuvent vous guider sur ces étapes et répondre à vos questions de compatibilité. Le service après-vente Energyson reste disponible pour vous accompagner en cas de besoin, de la configuration initiale jusqu'à l'exploitation quotidienne.

Notre avis d'expert Energyson sur DMX NODE 8

Le Nicols DMX NODE 8 se distingue par sa densité : 8 univers et 4096 canaux dans un simple boîtier rack 1U de 2,2 kg. Sur le plan technique, l'isolation optique de toutes les sorties et la prise en charge d'Art-Net, sACN et RDM correspondent aux attentes d'une régie professionnelle. L'écran LCD avec molette encodeuse est un vrai confort en exploitation, car il permet de modifier l'adresse IP sans ouvrir d'ordinateur. Le réseau Ethernet 1 Gbps et les deux ports RJ45 offrent une connectique réseau adaptée aux installations structurées.

Face aux nodes compacts à 2 ou 4 univers du même segment, le DMX NODE 8 évite de multiplier les boîtiers et les configurations lorsque le plan de feux s'étoffe. Sa consommation de 10 W et sa plage de fonctionnement de -5 °C à +40 °C conviennent à un usage prolongé en baie. Nous le recommandons aux régisseurs de salles, aux intégrateurs d'installations fixes et aux prestataires événementiels qui gèrent plusieurs univers. Pour un petit système limité à un ou deux univers, un node plus compact restera plus proportionné.

"Sur une régie multi-univers, regrouper les huit sorties isolées dans un seul rack 1U simplifie le câblage, l'adressage IP et le dépannage pendant l'exploitation." – Julien, technicien lumière, Energyson (intégration DMX et réseaux d'éclairage)
