Algam Lighting
DMX5-POWER-T1-3M (3m)

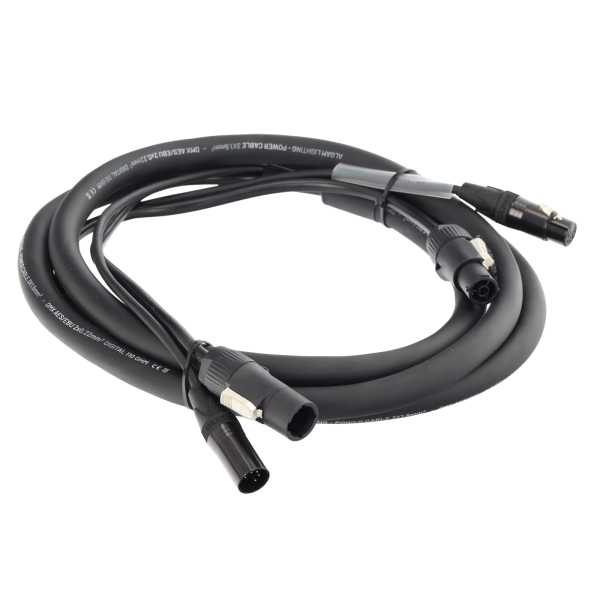

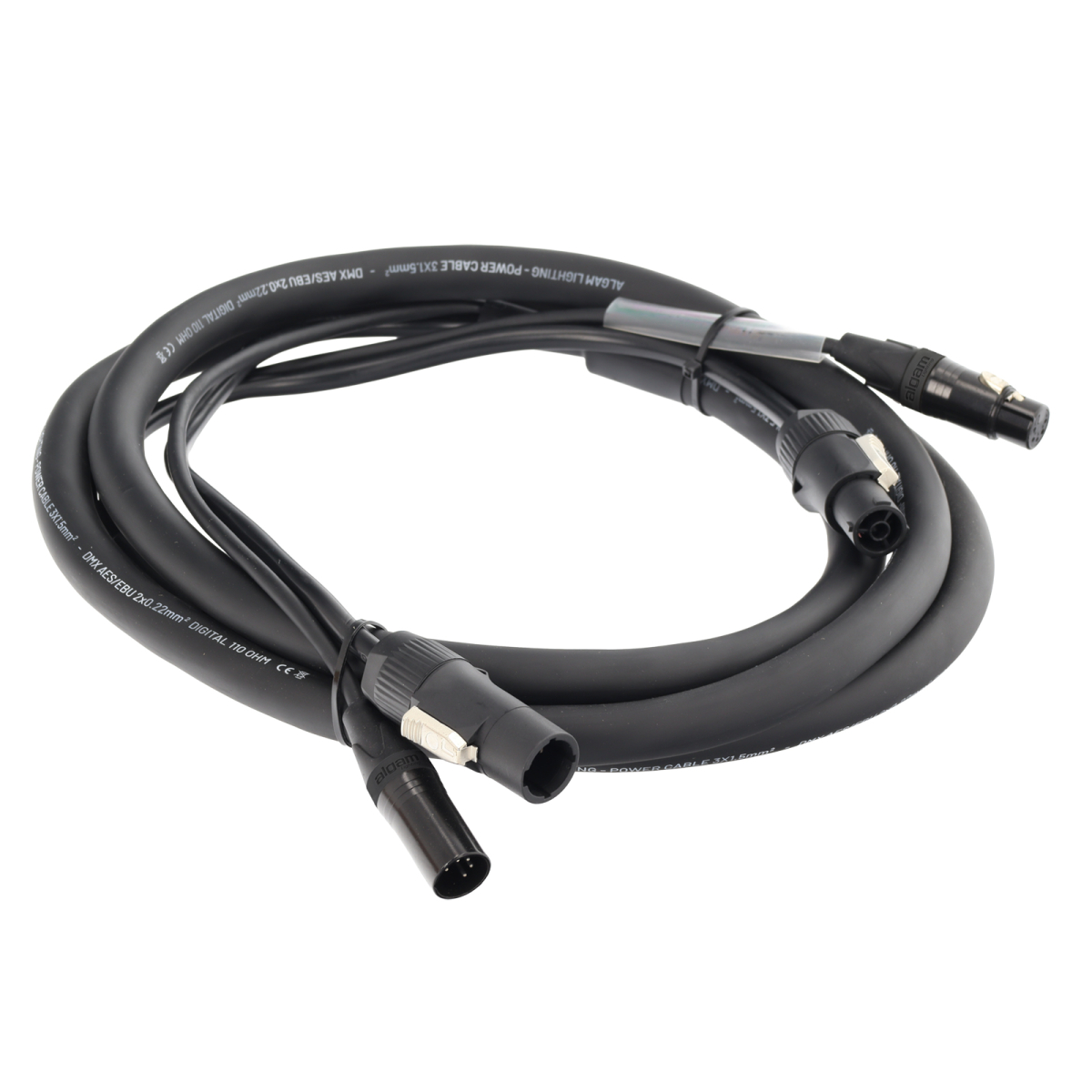

Câble patch Algam Lighting DMX5-POWER-T1-3M

Caractéristiques Algam Lighting DMX5-POWER-T1-3M

• Câble hybride deux-en-un regroupant alimentation et signal DMX dans une seule gaine
• Connecteurs PowerCon True1 verrouillables pour une connexion secteur sécurisée en suspension
• Liaison DMX AES/EBU en XLR 5 broches pour le pilotage de projecteurs asservis
• Gain de temps au montage grâce à la suppression du doublage de câbles
• Gaine PVC renforcée résistante à un usage intensif en tournée et événementiel
• Réduction des points de connexion et des risques d'erreur sur le rig lumière
• Format compact de 3 mètres adapté aux liaisons courtes entre appareils sur structure

Informations techniques Algam Lighting DMX5-POWER-T1-3M

• Section du câble alimentation : 3x1,5 mm²
• Section du câble signal DMX : 2x0,22 mm² blindé
• Impédance de la ligne DMX : 110 ohms
• Norme signal : DMX AES/EBU
• Connecteurs alimentation : PowerCon True1 mâle et femelle à verrouillage
• Connecteurs signal : XLR 5 broches mâle et femelle
• Longueur totale : 3 m
• Matériau de la gaine : PVC
• Couleur : noir

Les points clés du DMX5-POWER-T1-3M Algam Lighting

Câble hybride alimentation et DMX : la solution deux-en-un Algam Lighting

Le câble patch Algam Lighting DMX5-POWER-T1-3M a été conçu pour regrouper deux fonctions essentielles du câblage lumière professionnel au sein d'une seule liaison. Sur un rig classique, chaque projecteur nécessite un câble secteur et un câble DMX distincts, ce qui multiplie les points de connexion et le poids total de l'installation. En intégrant une ligne alimentation en 3x1,5 mm² terminée en PowerCon True1 et une ligne signal DMX AES/EBU en XLR 5 broches dans une gaine PVC unique, ce câble réduit de moitié le nombre de liaisons nécessaires. Pour les techniciens lumière, les régisseurs et les installateurs, cette approche hybride se traduit par un gain de temps mesurable lors du montage et du démontage, tout en limitant le risque de confusion entre les connexions.

En milieu professionnel, la fiabilité du signal est aussi importante que celle de l'alimentation. Le câble Algam Lighting utilise une section signal de 2x0,22 mm² blindée avec une impédance de 110 ohms, conforme à la norme DMX AES/EBU. Ce blindage protège la transmission des données de pilotage contre les interférences électromagnétiques générées par les lignes d'alimentation voisines, y compris celle intégrée dans le même câble. La séparation physique et électrique entre les deux conducteurs est un point de conception fondamental pour maintenir l'intégrité du signal sur toute la chaîne DMX, même en environnement scénique chargé.

Connecteurs PowerCon True1 et XLR 5 broches : fiabilité et compatibilité sur scène

Le choix des connecteurs détermine directement la fiabilité d'une installation lumière, en particulier lorsque les câbles sont utilisés en suspension sur des structures. Le DMX5-POWER-T1-3M est équipé de connecteurs PowerCon True1 à verrouillage pour la partie alimentation. Contrairement aux connecteurs PowerCon classiques, les PowerCon True1 sont conçus pour être connectés et déconnectés sous tension en toute sécurité, et leur système de verrouillage empêche toute déconnexion accidentelle, même en cas de traction ou de vibration. Ce niveau de sécurité est indispensable pour les installations en hauteur ou en conditions de tournée.

Côté signal, les connecteurs XLR 5 broches mâle et femelle constituent le standard professionnel pour la transmission DMX, notamment pour les projecteurs asservis, les changeurs de couleur et les machines à effets nécessitant un protocole de contrôle avancé. La compatibilité avec les équipements dotés de prises XLR 5 broches garantit une intégration directe dans les chaînes DMX existantes, sans nécessiter d'adaptateur. Pour les utilisateurs disposant d'appareils en XLR 3 broches, un simple adaptateur suffit, mais le choix du 5 broches natif sur ce câble reflète un positionnement orienté vers les installations professionnelles exigeantes.

Gaine PVC renforcée et construction adaptée à l'usage intensif en tournée

La durabilité d'un câble professionnel se mesure à sa capacité à résister aux contraintes mécaniques répétées du terrain : enroulements, passages de flight-case, piétinements, variations de température et tractions involontaires. La gaine PVC du DMX5-POWER-T1-3M est conçue pour absorber ces contraintes tout en conservant une souplesse suffisante pour faciliter le rangement et le déploiement rapide. La longueur de 3 mètres est calibrée pour les liaisons courtes entre appareils montés sur une même structure ou entre un boîtier de distribution et les premiers projecteurs d'une série.

En contexte de tournée ou d'événementiel, la robustesse de la construction se traduit aussi par une réduction des coûts de remplacement et une meilleure fiabilité globale du système. Chaque point de connexion supprimé est un point de panne potentiel en moins. Le câble hybride Algam Lighting contribue ainsi à simplifier la maintenance du parc matériel, un critère important pour les prestataires techniques qui gèrent un volume conséquent de câblage.

Pourquoi choisir un câble hybride plutôt que deux câbles séparés pour son installation lumière ?

Le recours à un câble hybride alimentation et DMX présente plusieurs avantages concrets par rapport à l'utilisation de deux câbles distincts. Le premier est la réduction du temps de montage : sur une installation comportant dix projecteurs, cela représente dix liaisons en moins à tirer, à connecter et à vérifier. Le second est la diminution du poids et de l'encombrement dans les flight-cases, un critère décisif pour les équipes en tournée ou les prestataires qui transportent leur matériel de site en site. Le troisième est la lisibilité du câblage : avec un seul câble par appareil, l'identification des circuits est plus rapide et le risque d'interversion entre signal et alimentation est éliminé.

Il convient toutefois de prendre en compte la longueur disponible. Le DMX5-POWER-T1-3M mesure 3 mètres, ce qui convient aux liaisons courtes sur structure. Pour des distances plus importantes, d'autres longueurs de la gamme Algam Lighting peuvent être envisagées. Par ailleurs, le câble hybride ne remplace pas un câble secteur indépendant lorsque la puissance appelée dépasse la capacité de la section 3x1,5 mm². Le dimensionnement reste un point de vigilance pour les installations impliquant des projecteurs à forte consommation.

Comment intégrer le DMX5-POWER-T1-3M dans une chaîne DMX existante ?

L'intégration du câble hybride Algam Lighting dans une chaîne DMX existante est immédiate pour les équipements équipés de connecteurs PowerCon True1 et XLR 5 broches. Il suffit de relier le connecteur PowerCon True1 mâle à la source d'alimentation et le connecteur femelle à l'entrée de l'appareil, puis de connecter la prise XLR 5 broches mâle à la sortie DMX de la console ou du câble précédent, et la prise femelle à l'entrée DMX du projecteur. Le verrouillage des connecteurs PowerCon True1 doit être enclenché après branchement pour garantir la tenue mécanique de la liaison.

Pour les installations mixtes comportant des appareils en XLR 3 broches, un adaptateur XLR 5 vers 3 broches peut être utilisé en bout de chaîne. La norme DMX AES/EBU est respectée quel que soit le type de connecteur, seule la broche assignation diffère. Il est recommandé de terminer la chaîne DMX avec un bouchon de terminaison 110 ohms sur le dernier appareil pour éviter les réflexions de signal. Energyson peut conseiller sur le choix des adaptateurs et des terminaisons compatibles avec le parc matériel existant.

Notre avis d'expert Energyson sur le DMX5-POWER-T1-3M

Nous utilisons régulièrement le DMX5-POWER-T1-3M sur les configurations lumière que nous installons et livrons pour nos clients prestataires. La qualité de fabrication des connecteurs PowerCon True1 et XLR 5 broches est au niveau de ce que l'on attend sur du matériel professionnel : le verrouillage est franc, les soudures sont propres et la gaine reste souple même après de nombreux enroulements. Face à des câbles hybrides concurrents comme ceux de la gamme Showtec, le câble Algam Lighting offre un rapport qualité-prix convaincant avec une impédance DMX conforme à 110 ohms et une section alimentation de 3x1,5 mm² qui couvre la majorité des besoins en éclairage scénique courant.

Ce câble est particulièrement adapté aux techniciens lumière et aux régisseurs travaillant en événementiel ou en tournée, qui cherchent à réduire le volume de câblage sans sacrifier la fiabilité du signal DMX. Pour un usage en installation fixe, il convient également aux liaisons courtes sur gril ou structure. Nous le recommandons aux professionnels qui travaillent avec des projecteurs asservis en XLR 5 broches et des systèmes d'alimentation PowerCon True1. Pour les débutants en éclairage professionnel, il constitue un bon point de départ pour adopter directement les standards du métier sans passer par des solutions intermédiaires.

"Le DMX5-POWER-T1-3M simplifie vraiment le câblage sur structure, un seul passage au lieu de deux et le verrouillage True1 tient parfaitement en suspension." – Julien, technicien lumière, Energyson (câblage et distribution scénique)
