Boîtier de scène Dante Allen & Heath DT-02-M

Caractéristiques Allen & Heath DT-02-M

• Conversion numérique vers analogique sur deux sorties ligne XLR indépendantes
• Compatibilité Dante et AES67 pour une intégration réseau audio universelle
• Prise en charge des fréquences d'échantillonnage 48 kHz et 96 kHz en haute résolution
• Format compact facilitant le transport et l'installation dans des espaces restreints
• Équerres de montage mural incluses pour une fixation rapide et stable
• Double option d'alimentation via PoE ou bloc externe 12 volts
• Entrée etherCON robuste adaptée aux environnements professionnels
• Compatible avec les mélangeurs Allen & Heath et les systèmes AHM équipés de Dante
• Prêt pour Dante Domain Manager pour une gestion réseau centralisée

Informations techniques Allen & Heath DT-02-M

• Type : boîtier de scène Dante mixte analogique et numérique

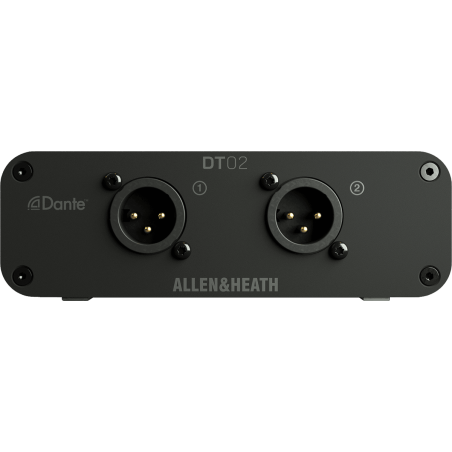

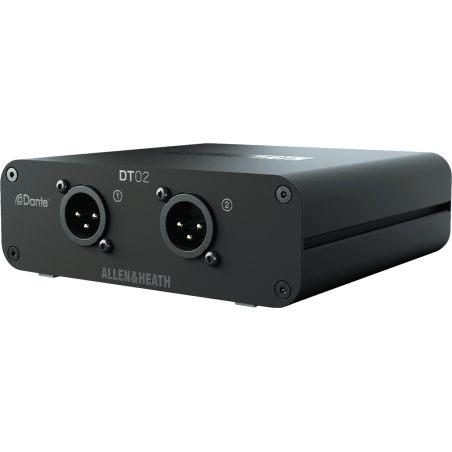

• Sorties : 2 sorties ligne sur connecteurs XLR mâle 3 broches
• Entrée : 1 entrée etherCON pour réseau Dante
• Protocole réseau principal : Dante
• Protocole réseau compatible : AES67
• Fréquences d'échantillonnage : 48 kHz et 96 kHz
• Alimentation : Power over Ethernet ou bloc d'alimentation 12 volts (non inclus)
• Dimensions : 130 x 102 x 42 mm
• Poids : 1,0 kg
• Équerres de fixation murale incluses

Les points clés du DT-02-M Allen & Heath

Conversion Dante vers analogique avec le boîtier de scène Allen & Heath DT-02-M

Le boîtier de scène Allen & Heath DT-02-M assure la conversion de signaux numériques Dante en deux sorties analogiques au format XLR mâle 3 broches. Cette conversion numérique-analogique permet de raccorder des équipements audio analogiques tels que des amplificateurs, des enceintes actives ou des systèmes de diffusion à un réseau Dante existant. La prise en charge des fréquences d'échantillonnage de 48 kHz et 96 kHz garantit une restitution audio en haute résolution, adaptée aux exigences des installations professionnelles de sonorisation. Ce boîtier constitue un maillon fiable entre infrastructure réseau et périphériques analogiques, réduisant la complexité du câblage traditionnel sur les installations de moyenne et grande envergure.

La compatibilité AES67 élargit les possibilités d'interconnexion du DT-02-M au-delà du protocole Dante. Ce standard ouvert permet au boîtier de communiquer avec des équipements compatibles AES67 provenant de différents fabricants, offrant ainsi une souplesse accrue dans la conception de systèmes audio sur réseau IP. Pour les intégrateurs et les techniciens audiovisuels, cette interopérabilité simplifie la mise en place de configurations multi-marques tout en conservant une qualité de signal constante et une latence maîtrisée sur l'ensemble du réseau audio.

La fonction Dante Domain Manager permet de gérer le DT-02-M au sein d'une architecture réseau segmentée. Cette compatibilité facilite l'administration des flux audio, la gestion des accès et la supervision à distance des boîtiers déployés sur plusieurs zones ou sites. Pour les installateurs professionnels, cette fonctionnalité représente un gain de temps lors de la configuration et de la maintenance des systèmes audio distribués dans les salles de conférence, les lieux de culte ou les espaces événementiels.

Installation et montage du boîtier Dante Allen & Heath DT-02-M

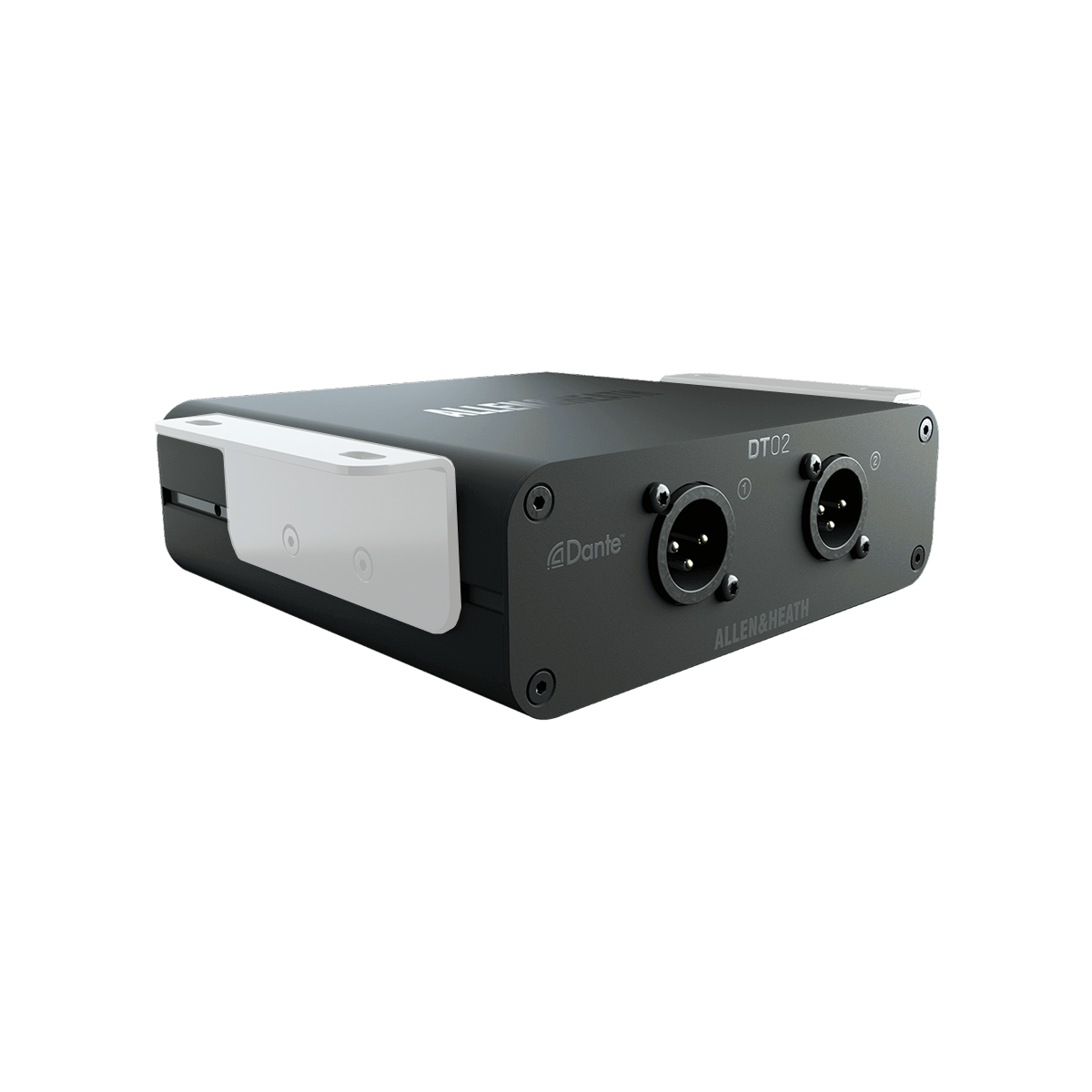

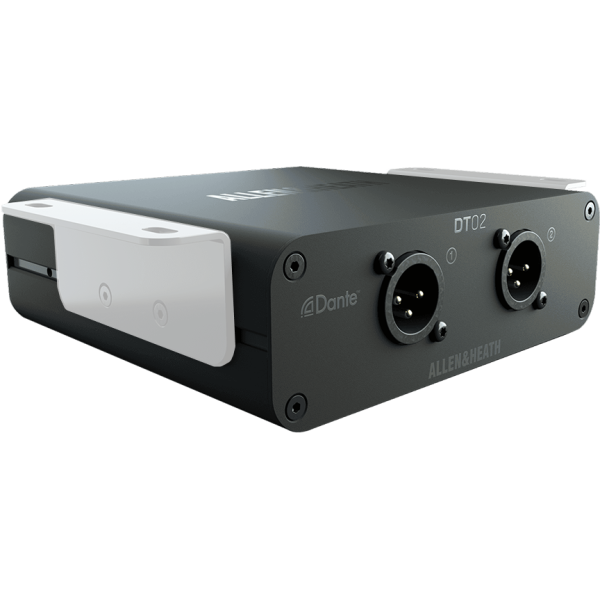

Le DT-02-M est livré avec des équerres de fixation murale permettant un montage rapide sur une surface verticale. Cette option de fixation convient aux installations permanentes dans les régies, les salles de spectacle ou les espaces de conférence où le boîtier doit rester accessible tout en étant discret. Les dimensions compactes de 130 x 102 x 42 mm facilitent l'intégration dans des environnements où l'espace disponible est limité, que ce soit derrière un écran, sous un bureau ou dans un local technique. Le poids contenu de 1,0 kg assure une fixation stable sans contrainte excessive sur les supports muraux.

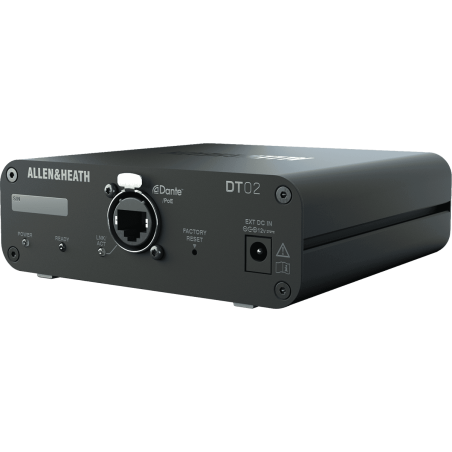

L'alimentation du DT-02-M peut s'effectuer de deux manières : par Power over Ethernet via le câble réseau connecté au port etherCON, ou par un bloc d'alimentation externe de 12 volts. L'option PoE simplifie considérablement le câblage puisqu'un seul câble Ethernet transporte à la fois les données audio et l'alimentation électrique. Cette flexibilité permet aux installateurs d'adapter le mode d'alimentation en fonction de l'infrastructure existante, réduisant les coûts de déploiement et le nombre de câbles nécessaires sur chaque point de connexion.

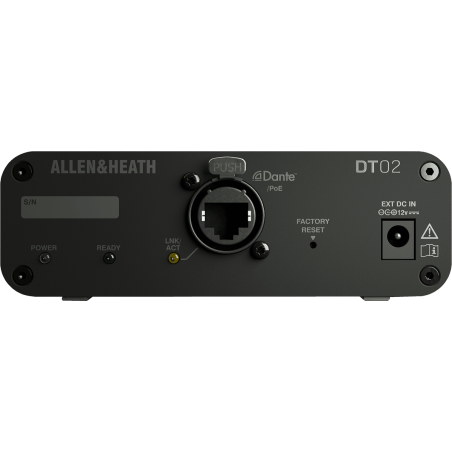

Le connecteur etherCON en entrée offre une robustesse supérieure aux prises RJ45 standard. Ce type de connectique, conçu pour les environnements professionnels, résiste aux manipulations fréquentes et aux vibrations présentes lors d'événements temporaires ou de tournées. La fiabilité de cette connexion garantit la stabilité du flux audio Dante entre le switch réseau et le boîtier de conversion, élément essentiel pour les applications en direct où toute interruption de signal est inacceptable.

Compatibilité réseau et intégration du DT-02-M dans un système audio Dante

Le boîtier Allen & Heath DT-02-M s'intègre dans tout réseau audio utilisant le protocole Dante. Il fonctionne avec les mélangeurs numériques Allen & Heath tels que les séries dLive, SQ ou Avantis, ainsi qu'avec les systèmes de matriçage AHM équipés de cartes Dante. Cette compatibilité native facilite la mise en place de systèmes de sonorisation distribués où chaque boîtier de scène reçoit les flux audio assignés depuis la console ou le processeur central, sans nécessiter de câblage analogique point à point entre la régie et les différentes zones de diffusion.

Au-delà de l'écosystème Allen & Heath, le DT-02-M peut recevoir des flux audio provenant de tout équipement compatible Dante. Cette universalité permet de l'associer à des consoles, processeurs ou logiciels d'autres fabricants utilisant ce même protocole réseau. Les techniciens en charge d'installations multi-marques peuvent ainsi déployer les boîtiers DT-02-M comme points de sortie analogique standardisés, assurant une cohérence dans la distribution audio tout en conservant la liberté de choix sur les sources et les traitements en amont du réseau.

La prise en charge simultanée des protocoles Dante et AES67 offre une couche supplémentaire de compatibilité pour les environnements broadcast, les studios d'enregistrement ou les infrastructures audiovisuelles complexes. Le protocole AES67 étant reconnu comme standard d'interopérabilité entre différents réseaux audio sur IP, le DT-02-M peut s'insérer dans des architectures où coexistent plusieurs technologies réseau, garantissant une transmission audio synchronisée et de qualité professionnelle.

Format compact et portabilité du boîtier de scène Allen & Heath DT-02-M

Avec ses dimensions de 130 x 102 x 42 mm et son poids de 1,0 kg, le DT-02-M se distingue par son encombrement réduit. Ce format compact permet de le glisser dans un flight case aux côtés d'autres équipements ou de le fixer directement à proximité des enceintes et amplificateurs en bout de chaîne audio. Pour les prestataires événementiels et les sociétés de location audiovisuelle, cette compacité représente un avantage logistique lors du transport et de l'installation sur des sites temporaires où chaque centimètre et chaque kilogramme comptent.

La conception du DT-02-M répond aux besoins des professionnels qui interviennent dans des contextes variés. Que ce soit pour une conférence d'entreprise, un concert en salle ou une installation permanente dans un lieu de culte, le boîtier s'adapte grâce à ses options de montage et son alimentation flexible. L'entrée etherCON unique et les deux sorties XLR constituent une interface simple et directe, réduisant le temps de mise en place et limitant les risques d'erreur de câblage lors des configurations rapides en conditions de tournée.

Pourquoi choisir le boîtier Dante Allen & Heath DT-02-M pour une installation audiovisuelle professionnelle ?

Le choix du DT-02-M pour une installation audiovisuelle repose sur sa capacité à simplifier la distribution audio tout en maintenant une qualité de signal élevée. En remplaçant les tirages de câbles analogiques par un réseau Dante sur infrastructure Ethernet, le nombre de câbles entre la régie et les points de diffusion diminue considérablement. Un seul câble réseau suffit pour acheminer les deux canaux audio et l'alimentation via PoE, contre deux câbles XLR et un câble d'alimentation dans une configuration traditionnelle. Cette réduction du câblage facilite la maintenance et améliore la fiabilité globale de l'installation.

Le DT-02-M est particulièrement adapté aux installations où plusieurs zones de diffusion nécessitent des sorties analogiques distinctes. En déployant plusieurs boîtiers sur le réseau Dante, chaque zone reçoit précisément les flux audio qui lui sont destinés, configurés et routés depuis le logiciel Dante Controller ou Dante Domain Manager. Cette approche centralisée de la gestion audio permet aux techniciens de modifier les assignations de canaux à distance, sans intervenir physiquement sur le câblage, un gain de temps appréciable dans les installations de grande envergure.

Comment intégrer le Allen & Heath DT-02-M dans un réseau audio Dante existant ?

L'intégration du DT-02-M dans un réseau Dante existant s'effectue en connectant le port etherCON du boîtier à un switch réseau compatible Dante. Une fois raccordé et alimenté, le boîtier apparaît automatiquement dans le logiciel Dante Controller, où il peut être configuré pour recevoir les flux audio provenant de n'importe quelle source Dante présente sur le réseau. Les deux sorties XLR délivrent alors le signal analogique converti, prêt à alimenter des amplificateurs, des enceintes actives ou tout autre équipement analogique en bout de chaîne.

Pour les installations utilisant des mélangeurs Allen & Heath compatibles Dante, le routage peut également être configuré directement depuis le logiciel de la console. Les systèmes AHM permettent une intégration native du DT-02-M dans leur architecture de traitement et de distribution audio. La configuration du boîtier en 48 ou 96 kHz doit correspondre à la fréquence d'échantillonnage utilisée sur le réseau pour assurer la synchronisation des flux audio entre tous les équipements connectés.

Notre avis d'expert Energyson sur le DT-02-M

Le DT-02-M Allen & Heath répond avec efficacité aux besoins de conversion Dante vers analogique dans les installations professionnelles. Sa construction est solide malgré ses dimensions réduites, et le connecteur etherCON en entrée inspire confiance pour un usage en conditions de tournée ou d'événementiel. La double option d'alimentation PoE et 12 volts constitue un vrai atout pratique, notamment sur les chantiers où l'infrastructure électrique n'est pas toujours disponible à proximité du point de diffusion. Face à des boîtiers concurrents comme le Focusrite RedNet AM2, le DT-02-M se distingue par son format plus compact et son intégration native avec l'écosystème Allen & Heath, bien que le RedNet AM2 dispose d'un contrôle de volume intégré.

Ce boîtier convient particulièrement aux installateurs qui déploient des systèmes de sonorisation distribuée dans les salles de conférence, les hôtels ou les lieux de culte. Son montage mural grâce aux équerres fournies simplifie l'installation dans les espaces où un rack n'est pas envisageable. Pour les prestataires événementiels, il s'avère pratique en complément d'une console SQ ou dLive pour ajouter des points de sortie analogique sur le réseau sans encombrer le rack principal. Nous le recommandons aux techniciens et intégrateurs travaillant dans l'écosystème Allen & Heath ou dans des environnements Dante multi-marques nécessitant des sorties analogiques déportées fiables et compactes.

"Le DT-02-M simplifie nos installations Dante avec ses équerres murales et son alimentation PoE, un boîtier compact et fiable au quotidien." – Julien, technicien audiovisuel, Energyson (intégration réseau audio Dante)
