Allen & Heath
DT-20-X

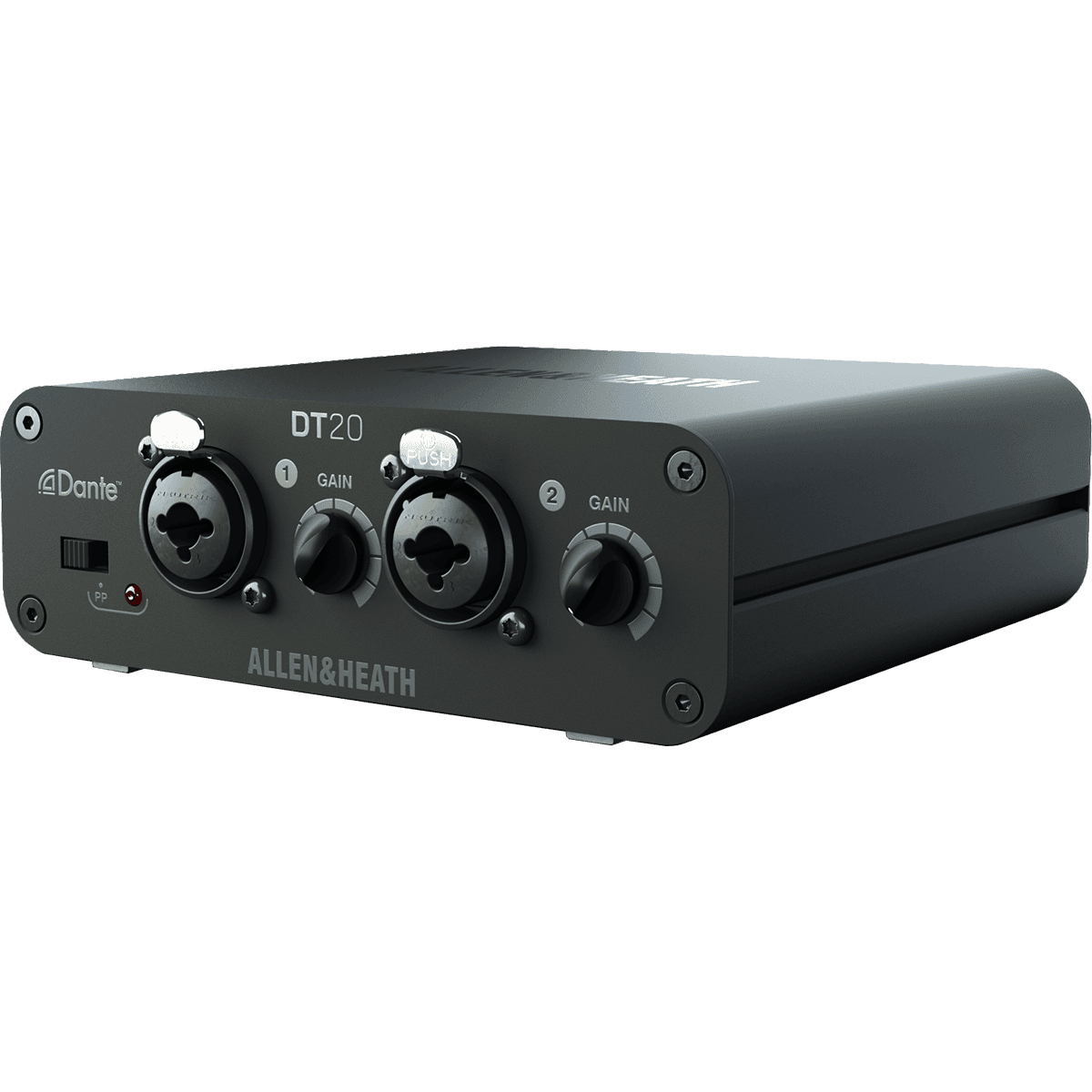

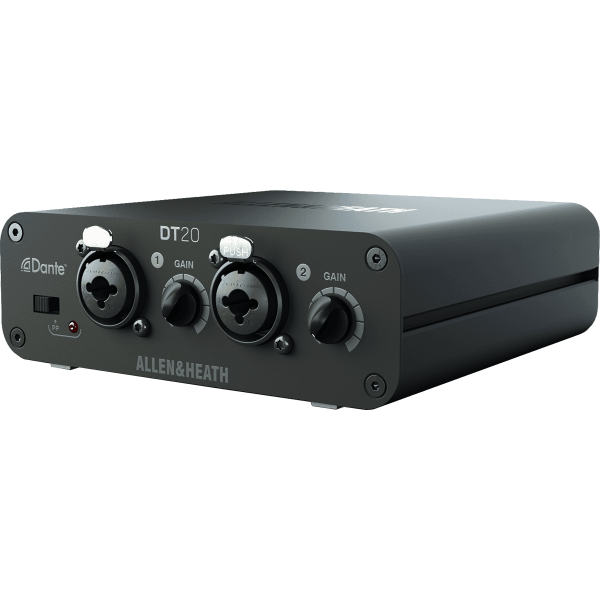

Boîtier de scène Allen & Heath DT-20-X

Caractéristiques Allen & Heath DT-20-X

• Conversion analogique vers numérique Dante en format compact et portable
• Compatibilité avec tout mélangeur Allen & Heath, système AHM ou équipement Dante tiers
• Double mode d'alimentation PoE ou bloc secteur 12V inclus pour une flexibilité d'installation
• Alimentation Phantom 48V intégrée pour les microphones à condensateur
• Prise en charge du protocole AES67 pour l'interopérabilité avec d'autres réseaux audio sur IP
• Prêt pour Dante Domain Manager pour la gestion centralisée du réseau audio
• Format léger de 1,0 kg adapté au transport et au déploiement rapide

Informations techniques Allen & Heath DT-20-X

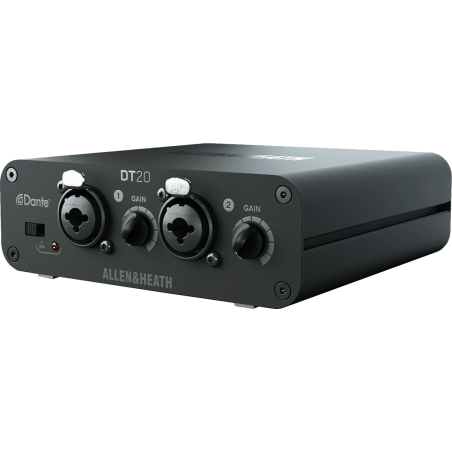

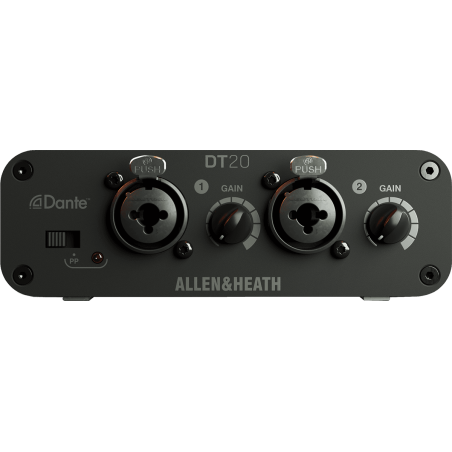

• 2 entrées analogiques micro/ligne sur connecteurs XLR femelle 3 broches

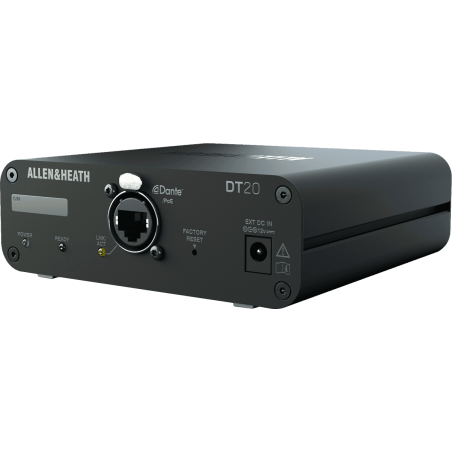

• 1 sortie numérique etherCON vers réseau Dante
• Résolution audio supportée : 48 kHz et 96 kHz
• Protocoles réseau : Dante et AES67
• Alimentation : Power over Ethernet ou bloc 12V fourni
• Alimentation Phantom : 48V
• Dimensions : 130 x 102 x 42 mm
• Poids : 1,0 kg
• Pieds en caoutchouc inclus
• Kit de montage en rack et équerres de montage optionnels non fournis

Les points clés du DT-20-X Allen & Heath

Conversion analogique-numérique Dante du boîtier de scène Allen & Heath DT-20-X

Le boîtier de scène Allen & Heath DT-20-X assure la conversion de signaux analogiques en signaux numériques transmis via le protocole Dante. Grâce à ses 2 entrées XLR femelle 3 broches, il accepte des sources micro ou ligne et les achemine vers un réseau audio sur IP via sa sortie etherCON. Cette architecture permet d'intégrer facilement des sources analogiques dans un environnement numérique sans câblage complexe. Le protocole Dante garantit une transmission fiable et à faible latence sur un réseau Ethernet standard, ce qui simplifie considérablement le déploiement en installation fixe comme en configuration temporaire.

La prise en charge des fréquences d'échantillonnage de 48 kHz et 96 kHz offre une qualité audio adaptée aux exigences professionnelles. Le passage de 48 à 96 kHz se fait selon les besoins du projet, permettant de privilégier soit le nombre de canaux disponibles sur le réseau, soit la résolution audio maximale. Cette polyvalence convient aussi bien aux conférences qu'aux captations musicales exigeantes. Energyson recommande ce type de convertisseur pour sa fiabilité dans les environnements professionnels où la qualité du signal ne doit pas être compromise.

Compatibilité réseau AES67 et Dante Domain Manager du Allen & Heath DT-20-X

Le DT-20-X intègre la compatibilité avec le protocole AES67, ce qui lui permet de communiquer avec des équipements audio sur IP fonctionnant en dehors de l'écosystème Dante. Cette interopérabilité est essentielle dans les installations où plusieurs marques et protocoles coexistent sur un même réseau. En milieu professionnel, que ce soit dans une salle de spectacle, un lieu de culte ou un centre de conférences, la compatibilité AES67 évite les contraintes liées à un écosystème fermé et facilite l'intégration de nouvelles sources audio sans remplacement du matériel existant.

La compatibilité avec Dante Domain Manager permet de segmenter, sécuriser et administrer le réseau audio à grande échelle. Cette fonctionnalité est particulièrement utile dans les installations multi-zones où plusieurs boîtiers de scène, mélangeurs et processeurs doivent être gérés de manière centralisée. Dante Domain Manager attribue des droits d'accès par zone et par utilisateur, renforçant la sécurité et la stabilité du réseau audio. Energyson préconise cette gestion centralisée pour les projets d'installation nécessitant un contrôle avancé du routage audio.

Options d'alimentation et praticité d'installation du boîtier Allen & Heath DT-20-X

Le boîtier DT-20-X propose deux modes d'alimentation : le Power over Ethernet et un bloc d'alimentation 12V fourni avec l'appareil. L'alimentation PoE simplifie le câblage en utilisant le même câble Ethernet que celui transportant les données audio Dante. Cette solution réduit le nombre de câbles nécessaires et facilite les installations dans des endroits où l'accès au secteur est limité. Le bloc 12V inclus sert d'alternative fiable lorsque le switch réseau ne prend pas en charge le PoE ou lorsque la distance de câblage dépasse les capacités du PoE.

L'alimentation Phantom 48V intégrée permet de connecter directement des microphones à condensateur sans préamplificateur externe supplémentaire. Les pieds en caoutchouc inclus assurent la stabilité du boîtier sur toute surface. Des équerres de montage et un kit de montage en rack sont disponibles en option pour les installations permanentes en baie technique. Avec ses dimensions de 130 x 102 x 42 mm et son poids de 1,0 kg, le DT-20-X reste facile à transporter dans un sac ou un flight case pour les configurations temporaires.

Intégration du Allen & Heath DT-20-X avec les mélangeurs et systèmes AHM

Le DT-20-X a été conçu pour fonctionner avec l'ensemble de la gamme Allen & Heath équipée de Dante, incluant les consoles de mixage numériques et les processeurs de la série AHM. Cette compatibilité native garantit une intégration sans configuration complexe : le boîtier apparaît automatiquement sur le réseau Dante et peut être routé vers n'importe quel canal du mélangeur. Pour les techniciens et installateurs, cette simplicité de mise en oeuvre représente un gain de temps appréciable lors du montage et du paramétrage.

Au-delà de l'écosystème Allen & Heath, le DT-20-X fonctionne avec tout système tiers compatible Dante. Cette ouverture permet de l'intégrer dans des installations existantes sans remettre en question l'architecture en place. Un ingénieur du son peut ainsi ajouter deux entrées micro supplémentaires à son réseau en quelques minutes, en connectant simplement le boîtier au switch Ethernet. Energyson accompagne les professionnels dans le choix et le dimensionnement de leurs réseaux Dante pour garantir des performances optimales.

Pourquoi choisir le boîtier de scène Dante Allen & Heath DT-20-X pour une installation audio professionnelle ?

Le choix du DT-20-X se justifie par sa capacité à convertir un signal analogique en numérique Dante dans un format compact et léger. Contrairement à un boîtier de scène multicanal plus volumineux, le DT-20-X répond au besoin précis d'ajouter 2 entrées micro/ligne à un réseau existant sans encombrement. Son double mode d'alimentation PoE ou 12V, son alimentation Phantom 48V intégrée et sa compatibilité AES67 en font un outil polyvalent adapté aussi bien aux salles de conférence qu'aux scènes de spectacle. Les professionnels apprécient la fiabilité du protocole Dante et la facilité de mise en oeuvre du DT-20-X dans des configurations variées.

Energyson recommande ce boîtier pour les installateurs et techniciens qui recherchent une solution fiable et évolutive. La prise en charge de Dante Domain Manager ajoute une couche de gestion avancée qui sécurise les installations de grande envergure. Le format compact et le poids contenu de 1,0 kg permettent un transport et un déploiement rapides en configuration temporaire, tout en offrant des options de montage en rack pour les installations permanentes.

Comment configurer le Allen & Heath DT-20-X sur un réseau Dante existant ?

La mise en service du DT-20-X sur un réseau Dante existant se fait en connectant la sortie etherCON du boîtier à un port disponible sur le switch Ethernet du réseau. Le boîtier est automatiquement détecté par le logiciel Dante Controller, qui permet ensuite de router les 2 canaux d'entrée vers les récepteurs souhaités sur le réseau. Le choix entre 48 kHz et 96 kHz s'effectue en fonction de la configuration globale du réseau Dante. L'alimentation peut être fournie par le switch PoE ou par le bloc secteur 12V inclus.

Pour les microphones à condensateur, l'activation de l'alimentation Phantom 48V se fait directement sur le boîtier. Une fois connecté et alimenté, le DT-20-X ne nécessite pas de logiciel spécifique Allen & Heath pour fonctionner : le routage se gère intégralement depuis Dante Controller ou depuis la console de mixage compatible. Energyson conseille de vérifier la compatibilité du switch réseau avec le PoE et de s'assurer que l'ensemble du réseau fonctionne à la même fréquence d'échantillonnage pour éviter tout conflit.

Notre avis d'expert Energyson sur le DT-20-X

Le DT-20-X Allen & Heath remplit parfaitement son rôle de convertisseur analogique-numérique Dante pour les situations nécessitant l'ajout ponctuel de 2 entrées micro/ligne sur un réseau existant. La construction est solide malgré le format compact, et la connectique etherCON assure une liaison réseau fiable même en environnement de tournée. La double alimentation PoE et 12V constitue un avantage réel sur le terrain, car elle supprime la dépendance à un seul mode d'alimentation. La compatibilité AES67 et Dante Domain Manager positionne ce boîtier au-dessus de certains convertisseurs concurrents comme les boîtiers Dante de la gamme Klark Teknik, qui ne proposent pas systématiquement ces deux protocoles.

Ce boîtier convient particulièrement aux installateurs travaillant sur des projets d'intégration en salle de conférence, en lieu de culte ou en salle polyvalente, ainsi qu'aux techniciens son en tournée qui ont besoin d'ajouter rapidement des entrées supplémentaires. Pour un DJ ou un musicien solo, le DT-20-X reste surdimensionné en termes de protocole réseau si le reste de l'installation n'est pas en Dante. En revanche, pour tout professionnel déjà équipé en Allen & Heath ou en environnement Dante, ce boîtier représente une extension logique et fiable du système existant. Energyson recommande de l'associer aux équerres de montage optionnelles pour les installations permanentes en baie.

"Le DT-20-X est un outil fiable et compact pour étendre un réseau Dante avec deux entrées micro sans compromis sur la qualité audio." – Julien, technicien audiovisuel, Energyson (intégration et réseaux Dante)
