DT-22-M

Boîtier de scène Allen & Heath DT-22-M

Caractéristiques Allen & Heath DT-22-M

• Conversion analogique vers numérique et numérique vers analogique bidirectionnelle via réseau Dante
• Résolution audio haute qualité avec prise en charge des fréquences de 48 kHz et 96 kHz
• Compatibilité étendue avec les consoles et systèmes Allen & Heath équipés de Dante ainsi que les systèmes tiers
• Alimentation flexible par PoE (Power over Ethernet) ou bloc d'alimentation 12 volts
• Alimentation phantom 48 V intégrée pour l'utilisation de microphones à condensateur
• Format compact permettant une installation discrète sous un bureau ou une étagère grâce aux équerres fournies
• Compatibilité avec le protocole AES67 pour l'interopérabilité entre systèmes audio sur IP
• Prise en charge de Dante Domain Manager pour la gestion avancée du réseau audio

Informations techniques Allen & Heath DT-22-M

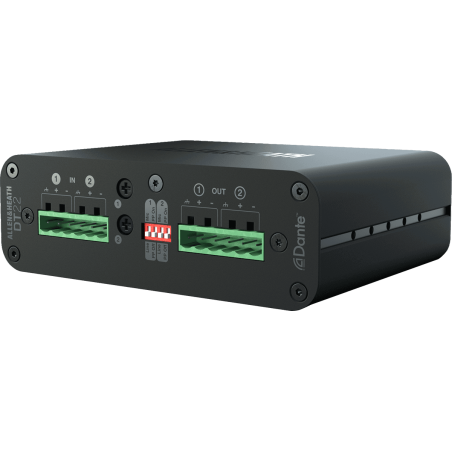

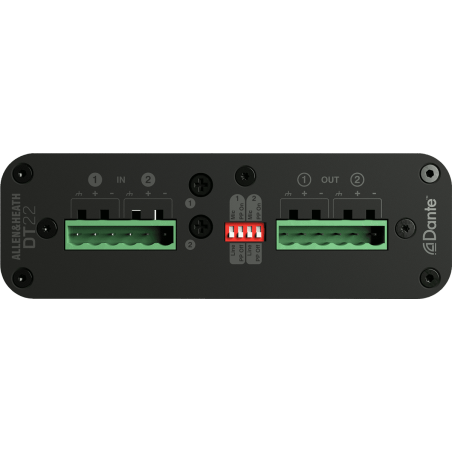

• 2 entrées micro/ligne sur connecteurs Phoenix / Euroblock
• 2 sorties ligne sur connecteurs Phoenix / Euroblock

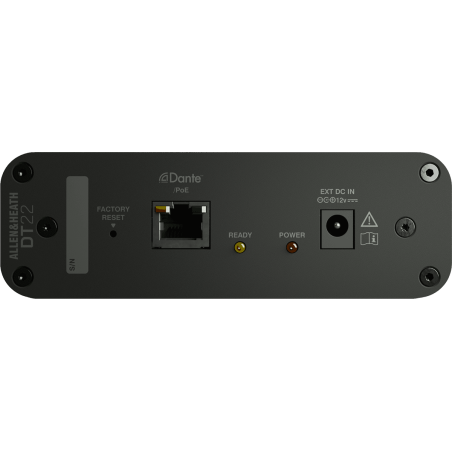

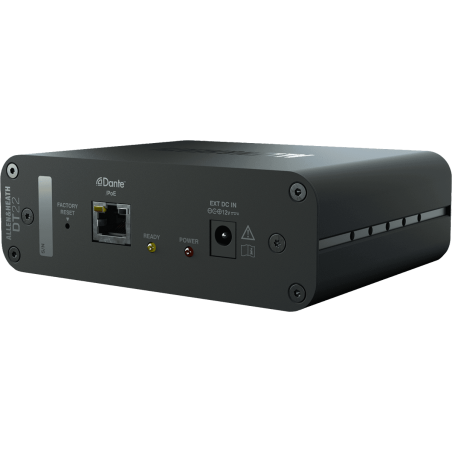

• 1 port réseau RJ45 pour connexion Dante
• Fréquences d'échantillonnage : 48 kHz et 96 kHz
• Protocoles pris en charge : Dante et AES67
• Alimentation phantom 48 V disponible sur les entrées
• Alimentation par PoE ou alimentation externe 12 V
• Dimensions : 130 x 101 x 42 mm
• Poids : 450 g

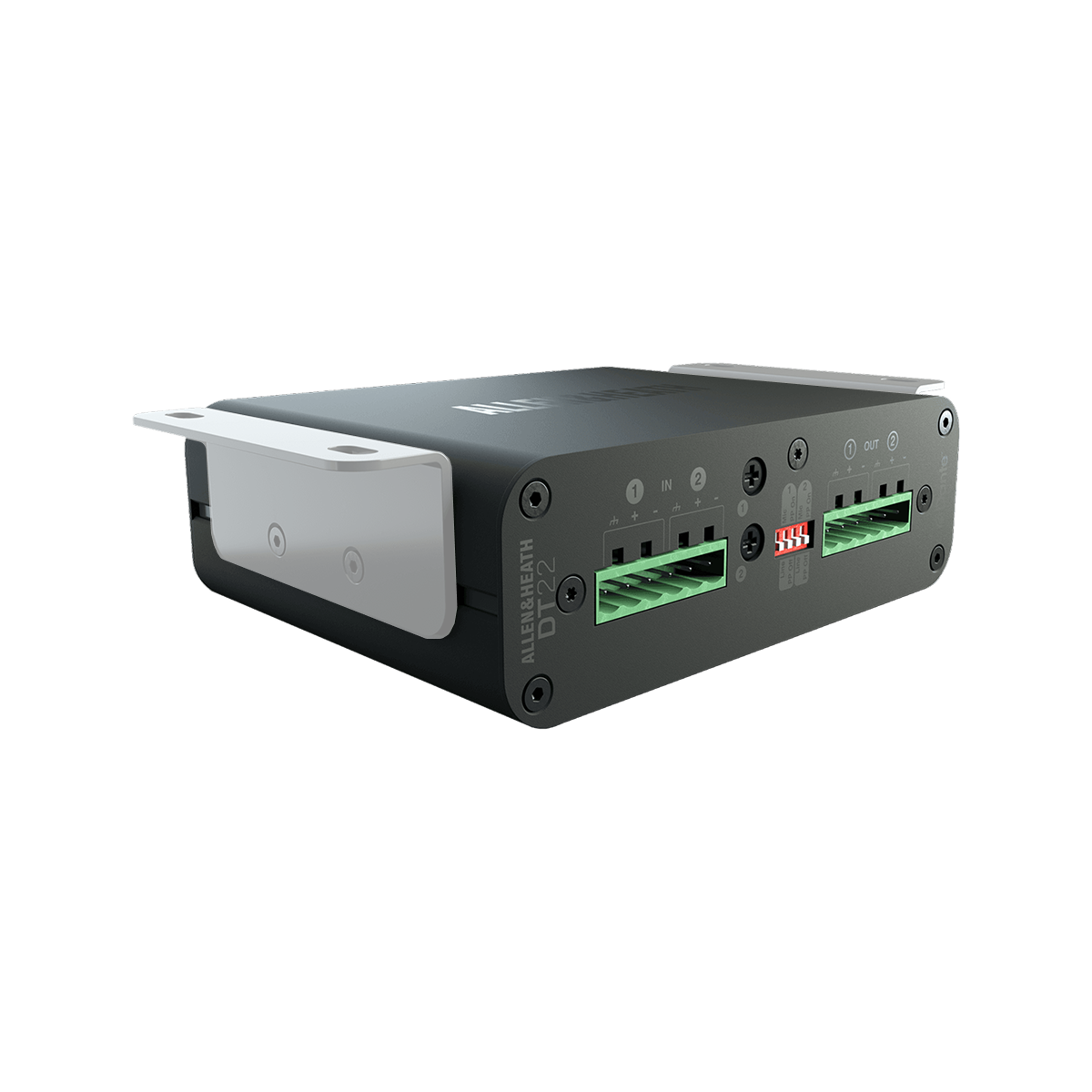

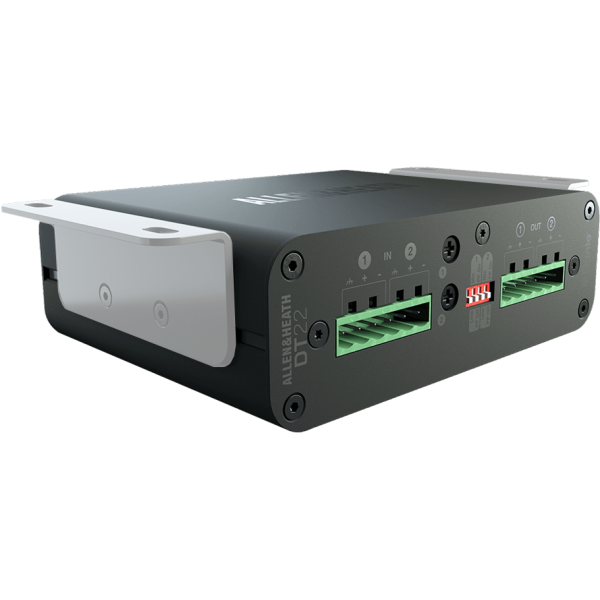

• Équerres de montage incluses
• Kit de montage en rack optionnel non fourni
• Fourni sans alimentation externe

Les points clés du DT-22-M Allen & Heath

Connectivité Dante et AES67 du boîtier de scène Allen & Heath DT-22-M

Le boîtier de scène Allen & Heath DT-22-M exploite le protocole Dante pour transporter les signaux audio sur un réseau Ethernet standard via son port RJ45. Cette technologie permet de remplacer les câblages analogiques traditionnels par une infrastructure réseau fiable et évolutive. Le DT-22-M prend en charge les fréquences d'échantillonnage de 48 kHz et 96 kHz, offrant ainsi une qualité audio adaptée aux exigences des installations professionnelles. La compatibilité avec le protocole AES67 renforce l'interopérabilité du boîtier avec des systèmes audio sur IP d'autres fabricants, ce qui en fait un élément central pour les infrastructures multi-marques. Cette double compatibilité Dante/AES67 garantit une intégration sans contrainte dans les architectures audio existantes ou futures.

Le DT-22-M est également compatible avec Dante Domain Manager, l'outil de gestion réseau développé par Audinate. Cette fonctionnalité permet aux intégrateurs et techniciens de segmenter, sécuriser et administrer les flux audio Dante à grande échelle. Dans le cadre d'une installation en salle de conférence, en lieu de culte ou en environnement scénique, la gestion centralisée facilite la supervision de l'ensemble du réseau audio. Energyson recommande cette solution pour les projets nécessitant une infrastructure audio numérique robuste et compatible avec les standards actuels du marché de l'audio sur IP.

Entrées, sorties et connectique Phoenix/Euroblock du DT-22-M Allen & Heath

Le DT-22-M dispose de 2 entrées micro/ligne et de 2 sorties ligne utilisant des connecteurs Phoenix/Euroblock. Ce type de connectique à vis offre une connexion stable et sécurisée, particulièrement adaptée aux installations fixes où la fiabilité du câblage est essentielle. Les entrées acceptent aussi bien des signaux microphone que des signaux ligne, ce qui permet de connecter directement des microphones dynamiques, des microphones à condensateur grâce au phantom 48 V intégré, ou des sources de niveau ligne comme des lecteurs audio. Les sorties ligne permettent de distribuer le signal numérique converti vers des amplificateurs ou des systèmes de diffusion locaux.

La bidirectionnalité du DT-22-M constitue un avantage notable pour les installations professionnelles. Le boîtier ne se limite pas à la conversion analogique vers numérique : il restitue également les signaux numériques du réseau Dante vers ses sorties analogiques. Cette capacité permet de l'utiliser comme point de sortie dans une salle distante, un retour de scène ou un poste de monitoring. Les connecteurs Phoenix/Euroblock sont largement utilisés dans le domaine de l'intégration audiovisuelle, ce qui facilite le raccordement avec les équipements déjà en place. Energyson dispose de l'expertise nécessaire pour accompagner le dimensionnement et le câblage de ce type de solution.

Installation et alimentation du boîtier de scène Dante Allen & Heath DT-22-M

Le DT-22-M offre deux modes d'alimentation : PoE (Power over Ethernet) et alimentation externe 12 volts. Le mode PoE simplifie considérablement l'installation en réduisant le nombre de câbles nécessaires, puisque l'alimentation et les données audio transitent par un seul câble Ethernet. Cette approche est particulièrement adaptée aux installations où les prises de courant sont éloignées du point de captation ou de diffusion. Lorsque le PoE n'est pas disponible sur le switch réseau, le bloc d'alimentation 12 volts constitue une alternative fiable. Il est important de noter que le DT-22-M est fourni sans alimentation externe : celle-ci doit être acquise séparément si le PoE n'est pas utilisé.

Les dimensions compactes du DT-22-M, soit 130 x 101 x 42 mm pour un poids de 450 g, facilitent son intégration dans des espaces réduits. Les équerres de montage fournies permettent de fixer le boîtier sous un bureau, une étagère ou tout autre support, garantissant une installation discrète et ordonnée. Pour les configurations en rack, Allen & Heath propose un kit de montage optionnel (non fourni). Cette flexibilité de montage rend le DT-22-M adapté à de nombreux scénarios : pupitre de conférence, estrade, salle de classe ou régie technique. Energyson conseille de vérifier la compatibilité du switch PoE avant toute installation pour garantir un fonctionnement optimal.

Compatibilité du DT-22-M avec les consoles et systèmes Allen & Heath

Le DT-22-M est conçu pour fonctionner avec l'ensemble des mélangeurs et systèmes AHM d'Allen & Heath équipés d'une carte ou d'un port Dante. Cette compatibilité native garantit une intégration immédiate avec les consoles numériques de la marque, comme les séries dLive, Avantis, SQ ou CQ. Le boîtier agit comme une extension du système de mixage, permettant de déporter les entrées et sorties audio à distance sans perte de qualité. Dans une configuration de salle polyvalente ou de lieu de culte, plusieurs DT-22-M peuvent être déployés sur le réseau pour multiplier les points de captation et de diffusion.

Au-delà de l'écosystème Allen & Heath, le DT-22-M est compatible avec tout système tiers utilisant le protocole Dante. Cette ouverture permet de l'associer à des processeurs audio, des amplificateurs réseau ou des matrices de diffusion d'autres fabricants. La compatibilité AES67 renforce encore cette interopérabilité en permettant l'échange de flux audio avec des systèmes basés sur d'autres protocoles audio sur IP compatibles AES67. Energyson accompagne ses clients dans la conception de systèmes audio réseau hybrides intégrant des équipements de différentes marques, en garantissant la cohérence et la fiabilité de l'ensemble de la chaîne audio.

Pourquoi choisir le boîtier de scène Dante Allen & Heath DT-22-M pour une installation fixe ?

Le choix du DT-22-M pour une installation fixe repose sur plusieurs critères techniques et pratiques. Sa compatibilité Dante et AES67 assure une intégration avec les infrastructures réseau audio actuelles et futures. Les connecteurs Phoenix/Euroblock offrent une connexion fiable et durable, essentielle pour les installations permanentes en salle de conférence, de formation ou de spectacle. L'alimentation PoE réduit le câblage et simplifie la mise en oeuvre, tandis que le format compact et les équerres de montage incluses permettent une fixation discrète. Le phantom 48 V intégré dispense d'un bloc d'alimentation externe pour les microphones à condensateur, ce qui limite le nombre d'équipements périphériques.

Dans le cadre d'une installation fixe, la fiabilité à long terme est un critère déterminant. Le DT-22-M ne comporte ni ventilateur ni pièce mobile, ce qui réduit les risques de panne et les nuisances sonores. Sa conception compacte et son poids de 450 g facilitent le remplacement ou la maintenance sans intervention lourde. Pour les intégrateurs, la prise en charge de Dante Domain Manager permet de gérer les flux audio de manière centralisée, ce qui simplifie l'administration sur les sites équipés de plusieurs boîtiers. Energyson propose un accompagnement technique pour le déploiement et la configuration du DT-22-M dans les projets d'installation professionnelle.

Comment intégrer le Allen & Heath DT-22-M dans un réseau audio Dante existant ?

L'intégration du DT-22-M dans un réseau Dante existant s'effectue en connectant le port RJ45 du boîtier à un switch Ethernet compatible Dante. Le boîtier est automatiquement détecté par le logiciel Dante Controller, qui permet de router les flux audio entre les différents appareils du réseau. Il suffit de configurer les canaux d'entrée et de sortie dans le logiciel pour établir les liaisons audio souhaitées. Si le switch prend en charge le PoE, le DT-22-M est alimenté directement par le câble réseau, supprimant le besoin d'une alimentation séparée. La fréquence d'échantillonnage doit être réglée de manière cohérente sur l'ensemble du réseau, en 48 kHz ou 96 kHz.

Pour les réseaux de grande envergure, l'utilisation de Dante Domain Manager permet de structurer le réseau en domaines distincts, de gérer les droits d'accès et de surveiller l'état de chaque appareil. Le DT-22-M apparaît dans l'interface de gestion comme un périphérique Dante standard, avec ses entrées et sorties configurables individuellement. Energyson recommande l'utilisation de switches Gigabit managés avec prise en charge du QoS (Quality of Service) pour garantir la priorité des flux audio sur le réseau. L'équipe technique Energyson est disponible pour assister à la configuration réseau et à la mise en service du DT-22-M sur site ou à distance.

Notre avis d'expert Energyson sur le DT-22-M

Le DT-22-M d'Allen & Heath se distingue par sa simplicité de mise en oeuvre et sa fiabilité dans les installations fixes. Nous l'avons déployé dans plusieurs configurations de salles de conférence et de lieux de culte, et il remplit son rôle de boîtier de scène Dante sans difficulté. La qualité de conversion analogique/numérique est conforme aux standards attendus pour un boîtier de cette catégorie, avec une résolution jusqu'à 96 kHz qui convient parfaitement aux captations vocales et musicales. Les connecteurs Phoenix/Euroblock assurent une tenue mécanique fiable dans le temps, et l'alimentation PoE est un vrai atout pratique pour limiter le câblage sur site. Face à un modèle concurrent comme le Shure ANI22, le DT-22-M se distingue par sa compatibilité native avec l'écosystème Allen & Heath et son tarif compétitif.

Nous recommandons le DT-22-M en priorité aux intégrateurs et techniciens travaillant avec des consoles Allen & Heath, notamment les séries SQ, Avantis ou les systèmes AHM. Sa compatibilité Dante et AES67 en fait également un choix pertinent pour les installations multi-marques. Pour un utilisateur recherchant un boîtier de scène Dante compact avec 2 entrées et 2 sorties, le DT-22-M représente une solution fiable et bien dimensionnée. En revanche, pour des configurations nécessitant davantage de canaux, il faudra envisager des modèles de la gamme DT avec un nombre d'entrées/sorties supérieur. Energyson assure le conseil, la vente et le support technique sur l'ensemble de la gamme Allen & Heath.

"Le DT-22-M est un boîtier Dante compact et fiable, parfaitement adapté aux installations fixes nécessitant une conversion analogique/numérique de qualité professionnelle." – Thomas, technicien intégrateur, Energyson (spécialiste systèmes audio réseau)
