Allen & Heath
DT164-W

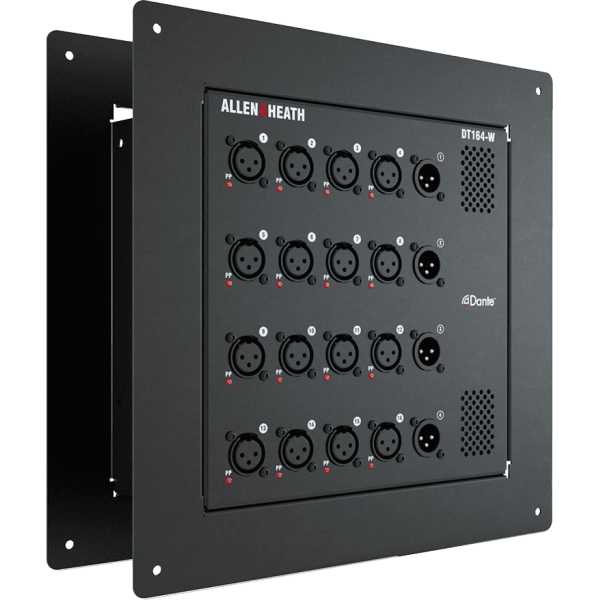

Boîtier de scène Allen & Heath DT164-W

Caractéristiques Allen & Heath DT164-W

• 16 préamplis micro Allen & Heath avec indicateurs LED d'alimentation fantôme pour un contrôle visuel immédiat
• 4 sorties ligne XLR pour une distribution audio fiable vers les amplificateurs ou systèmes de diffusion
• Cadre de montage réversible permettant une installation murale, encastrée ou en trappe de sol
• Convertisseurs 96 kHz assurant une qualité sonore optimale sur réseau Dante
• Ports Dante primaire et secondaire pour une connexion en cascade ou une redondance réseau
• Contrôle à distance des préamplis via le logiciel DT Preamp Control
• Triple option d'alimentation : IEC 100-230 V AC, borniers à vis ou secours 12 V DC
• Compatible Dante Domain Manager pour une gestion centralisée du réseau audio
• Intégration possible avec les consoles AHM-64, SQ, Avantis et dLive

Informations techniques Allen & Heath DT164-W

• 16 entrées micro sur connecteurs XLR avec alimentation fantôme et LED d'état
• 4 sorties ligne sur connecteurs XLR
• Expandeur audio Dante fonctionnant en 96 kHz ou 48 kHz
• Ports Dante primaire et secondaire avec verrouillage EtherCon
• Mode réseau redondant ou commuté
• Alimentation 100-230 V AC sur connecteur IEC ou borniers à vis
• Alimentation de secours 12 V DC utilisable comme source redondante
• Compatible AES67 et Dante Domain Manager
• Compatible avec le système de poche de scène ACE Backstage 174SLBK
• S'insère dans un boîtier NEMA standard de 12 x 12 pouces
• Dimensions : 210 x 87 x 210 mm
• Poids : 3,2 kg
• Jusqu'à 16 unités connectables sur un même système

Les points clés du DT164-W Allen & Heath

Qualité audio et préamplis du boîtier de scène Allen & Heath DT164-W

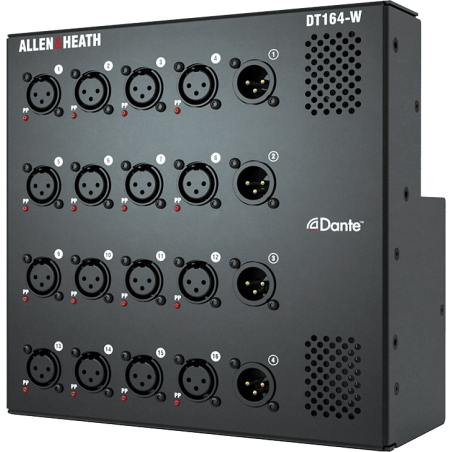

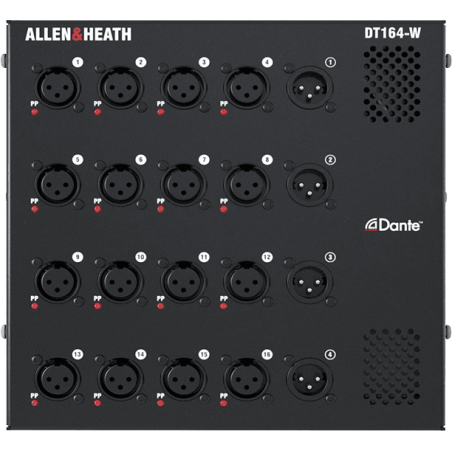

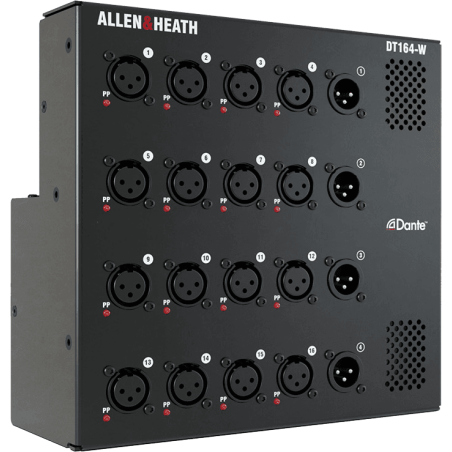

Le boîtier de scène Allen & Heath DT164-W embarque 16 préamplis micro reconnus pour leur transparence et leur fidélité sonore. Ces préamplis, identiques à ceux que l'on retrouve sur les consoles de la marque, sont associés à des convertisseurs fonctionnant en 96 kHz, ce qui permet de tirer pleinement parti de la bande passante offerte par le protocole Dante. Chaque entrée micro sur connecteur XLR dispose d'une LED d'état indiquant l'activation de l'alimentation fantôme, facilitant ainsi le repérage rapide lors de la mise en service. Les 4 sorties ligne XLR complètent la configuration pour une distribution audio vers les amplificateurs ou les systèmes de monitoring sur scène.

La qualité de conversion analogique-numérique à 96 kHz garantit une restitution précise du signal audio, essentielle pour les installations professionnelles en salle de spectacle, lieu de culte ou centre de conférence. Le passage en 48 kHz reste disponible pour assurer la compatibilité avec les infrastructures Dante existantes. Cette polyvalence permet au DT164-W de s'adapter à des contextes variés sans compromettre la qualité du signal transmis sur le réseau audio IP.

Le logiciel DT Preamp Control offre un contrôle à distance complet de chaque préampli, y compris le gain, l'alimentation fantôme et la phase. Cette fonctionnalité facilite la gestion de plusieurs expandeurs DT depuis un poste centralisé et rend le DT164-W compatible avec des mélangeurs numériques tiers équipés de Dante, élargissant ainsi son champ d'utilisation au-delà de l'écosystème Allen & Heath.

Options de montage et installation fixe du DT164-W Allen & Heath

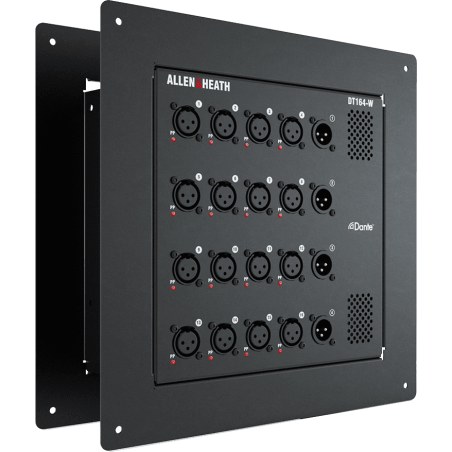

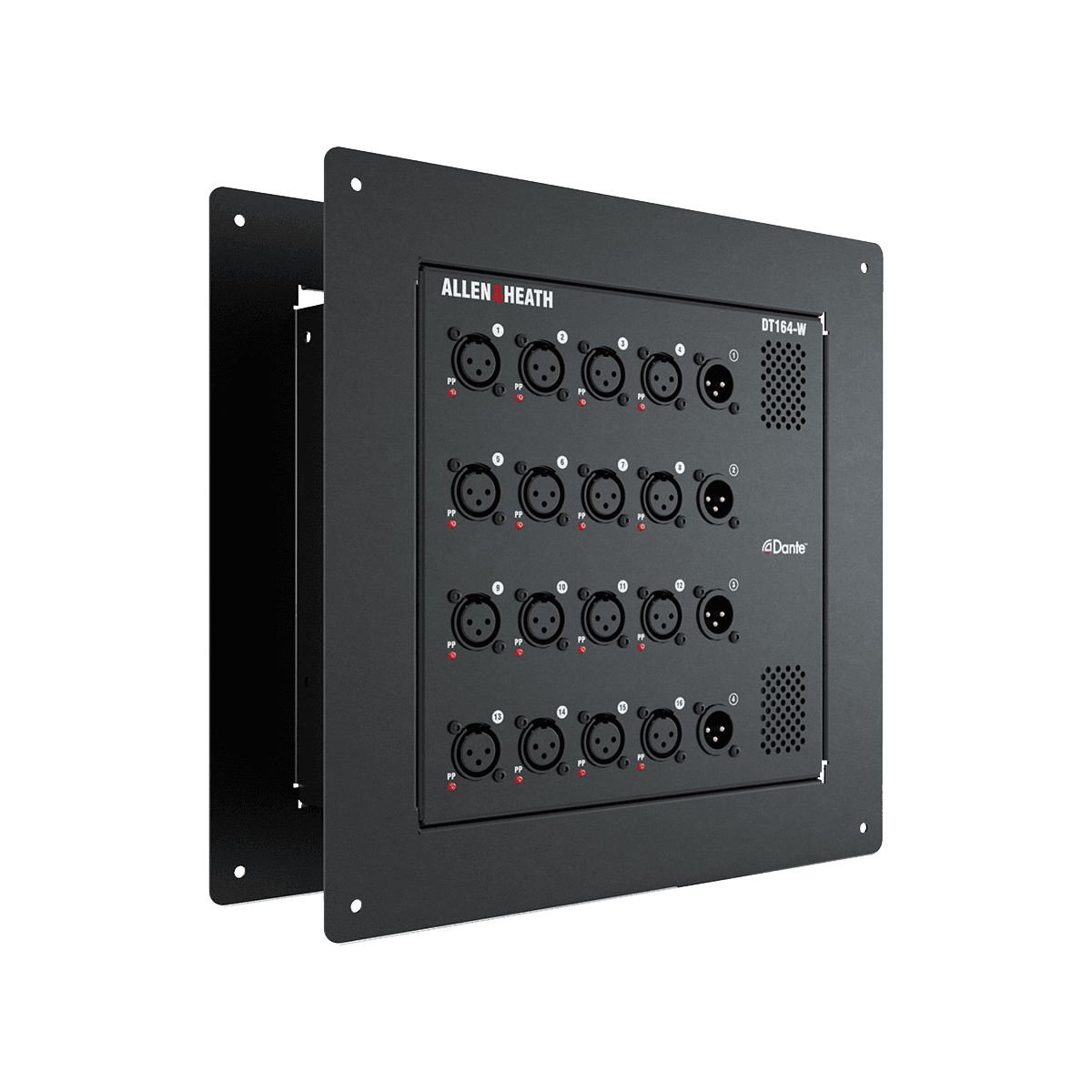

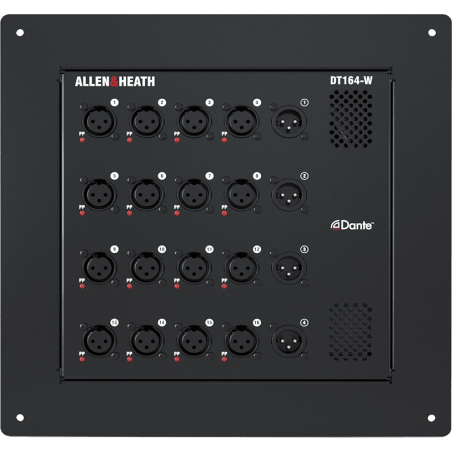

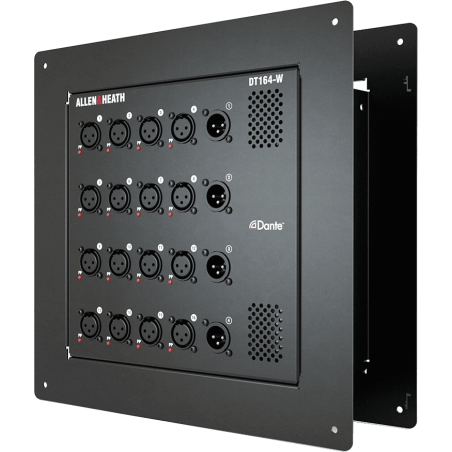

Le DT164-W a été conçu pour les installations permanentes grâce à son cadre de montage réversible. Ce cadre permet un montage mural direct ou un encastrement dans une cloison, selon la configuration du lieu. Pour les applications scéniques, le boîtier peut également être installé dans une trappe au sol à l'aide de supports personnalisés, offrant un accès discret aux connexions audio depuis le plateau. Cette flexibilité d'installation en fait un choix pertinent pour les théâtres, auditoriums et studios nécessitant une intégration soignée du câblage audio.

Le boîtier s'insère dans un cadre NEMA standard de 12 x 12 pouces, ce qui simplifie l'intégration dans les infrastructures électriques normalisées. L'entrée d'alimentation secteur IEC peut être remplacée par un module presse-étoupe et des borniers à vis, permettant un raccordement direct au circuit électrique du bâtiment lors d'une installation fixe. Cette option élimine le besoin d'un cordon d'alimentation amovible et renforce la fiabilité de l'installation. Avec des dimensions compactes de 210 x 87 x 210 mm et un poids de 3,2 kg, le DT164-W s'intègre facilement dans les espaces restreints.

Réseau Dante et redondance du boîtier de scène Allen & Heath DT164-W

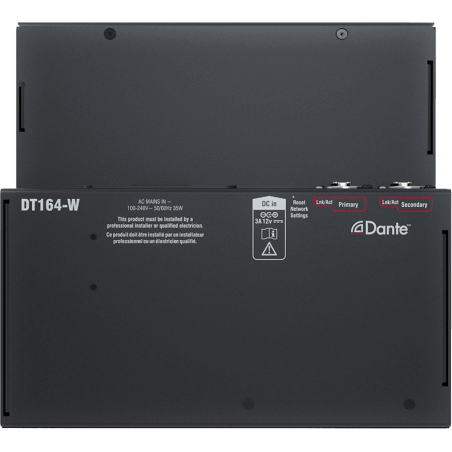

Le DT164-W dispose de deux ports Dante, primaire et secondaire, équipés de connecteurs EtherCon avec verrouillage mécanique pour prévenir toute déconnexion accidentelle. Ces ports permettent deux modes de fonctionnement : le mode commuté, où les deux ports sont utilisés pour une connexion en cascade vers d'autres appareils Dante, et le mode redondant, où le port secondaire prend automatiquement le relais en cas de défaillance du lien primaire. Cette redondance réseau est indispensable pour les événements en direct et les installations critiques où toute interruption audio est inacceptable.

La compatibilité AES67 élargit l'interopérabilité du DT164-W avec d'autres protocoles audio sur IP respectant cette norme ouverte. Le support de Dante Domain Manager permet une gestion avancée du réseau audio, incluant le routage, l'authentification et la segmentation en domaines. Jusqu'à 16 unités DT164-W peuvent être connectées à un même système AHM-64, SQ, Avantis ou dLive lorsque celui-ci est équipé d'une carte Dante optionnelle, offrant ainsi une capacité maximale de 256 entrées micro réparties sur un réseau Dante unifié.

Alimentation et fiabilité du DT164-W pour les installations professionnelles

Le DT164-W propose trois options d'alimentation pour répondre aux exigences des installations professionnelles les plus variées. L'alimentation principale fonctionne en 100-230 V AC, compatible avec les réseaux électriques internationaux, et peut être raccordée via un connecteur IEC standard ou directement sur des borniers à vis après remplacement du module d'entrée par un presse-étoupe. Cette seconde option est particulièrement adaptée aux installations fixes où la sécurité du raccordement est prioritaire. Les borniers à vis évitent tout risque de débranchement accidentel du câble d'alimentation.

L'alimentation de secours en 12 V DC constitue un atout majeur pour les environnements critiques. Utilisable comme source redondante, elle maintient le fonctionnement du boîtier en cas de coupure du courant secteur, assurant la continuité du signal audio sur le réseau Dante. Cette double alimentation renforce la fiabilité globale de l'infrastructure sonore et répond aux standards attendus dans les lieux de spectacle, les centres de conférence et les installations audiovisuelles permanentes où la disponibilité du système ne peut être compromise.

Pourquoi choisir le boîtier de scène DT164-W Allen & Heath pour une installation Dante ?

Le choix du DT164-W se justifie par sa combinaison de préamplis Allen & Heath de qualité professionnelle, de convertisseurs 96 kHz et d'une connectivité Dante complète avec redondance réseau. Pour les intégrateurs et les techniciens son, ce boîtier de scène offre une solution compacte et polyvalente qui s'adapte à de multiples configurations d'installation : montage mural, encastrement, trappe de sol ou boîtier NEMA. La compatibilité avec les consoles AHM-64, SQ, Avantis et dLive, ainsi qu'avec des mélangeurs tiers via Dante, en fait un expandeur audio flexible qui ne limite pas le choix de la console de mixage.

Le logiciel DT Preamp Control, la compatibilité AES67 et le support de Dante Domain Manager ajoutent des fonctionnalités de gestion réseau avancées qui simplifient l'exploitation quotidienne et la maintenance à distance. La triple option d'alimentation avec secours 12 V DC garantit une fiabilité conforme aux exigences des installations professionnelles permanentes. Energyson, en tant que distributeur spécialisé, accompagne les professionnels dans le dimensionnement et la mise en oeuvre de systèmes Dante intégrant le DT164-W, avec un support technique adapté aux contraintes de chaque projet.

Comment intégrer le DT164-W Allen & Heath dans un système audio existant ?

L'intégration du DT164-W dans un système audio existant repose sur la connexion au réseau Dante via les ports EtherCon primaire et secondaire. Si le système utilise une console Allen & Heath SQ ou dLive, une carte Dante optionnelle (SQ Dante ou dLive 96 kHz Dante) doit être installée dans la console pour permettre la communication avec le boîtier de scène. Pour les consoles AHM-64 et Avantis, la connectivité Dante est nativement disponible. Le DT164-W est également compatible avec des mélangeurs numériques tiers équipés de Dante grâce au logiciel DT Preamp Control qui permet le contrôle à distance des préamplis indépendamment de la marque de la console.

Sur le plan physique, le cadre réversible et la compatibilité NEMA facilitent l'installation dans les infrastructures existantes sans travaux majeurs. Le remplacement du connecteur IEC par un module presse-étoupe et des borniers à vis simplifie le raccordement électrique permanent. La compatibilité avec le système de poche de scène ACE Backstage 174SLBK offre une option supplémentaire pour les installations scéniques nécessitant un montage dans une trappe au sol. Jusqu'à 16 unités peuvent être déployées sur un même réseau, permettant une extension progressive du nombre d'entrées selon les besoins du lieu.

Notre avis d'expert Energyson sur le DT164-W

Le DT164-W confirme le savoir-faire d'Allen & Heath en matière de préamplis et de connectivité Dante. La qualité de conversion en 96 kHz se ressent immédiatement sur la précision du signal transmis, notamment sur les sources exigeantes comme les microphones à condensateur. La construction du boîtier est solide, avec un châssis métallique compact qui facilite l'encastrement mural. Le cadre réversible est un détail d'ingénierie apprécié sur le terrain : il évite d'avoir à commander des versions différentes selon le type de montage. Les connecteurs EtherCon verrouillés inspirent confiance pour les installations permanentes où la fiabilité des connexions réseau est essentielle.

Face à un boîtier de scène Dante concurrent comme le Stagebox Yamaha Rio1608-D2, le DT164-W se distingue par ses options de montage mural et encastré, sa triple alimentation avec secours 12 V DC et sa compatibilité native avec le logiciel DT Preamp Control pour le contrôle à distance. Nous recommandons ce boîtier aux intégrateurs audiovisuels et aux techniciens son recherchant un expandeur Dante fiable pour les installations fixes en salle de spectacle, lieu de culte ou centre de conférence. Les utilisateurs travaillant exclusivement en configuration live mobile avec rack trouveront davantage leur compte avec le modèle DT168 au format rack.

"Le DT164-W est un expandeur Dante fiable et polyvalent, parfaitement adapté aux installations fixes nécessitant des préamplis de qualité et une redondance réseau." – Laurent, technicien audiovisuel, Energyson (intégration Dante et réseaux audio IP)
