Allen & Heath
DT168

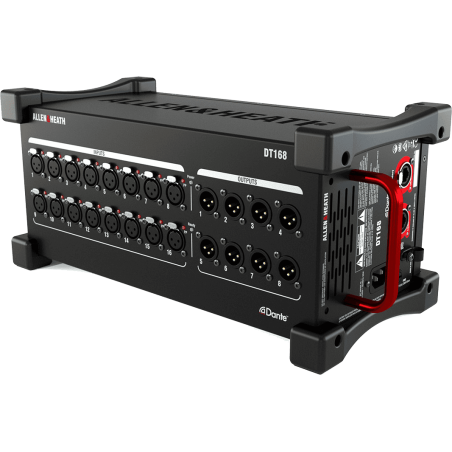

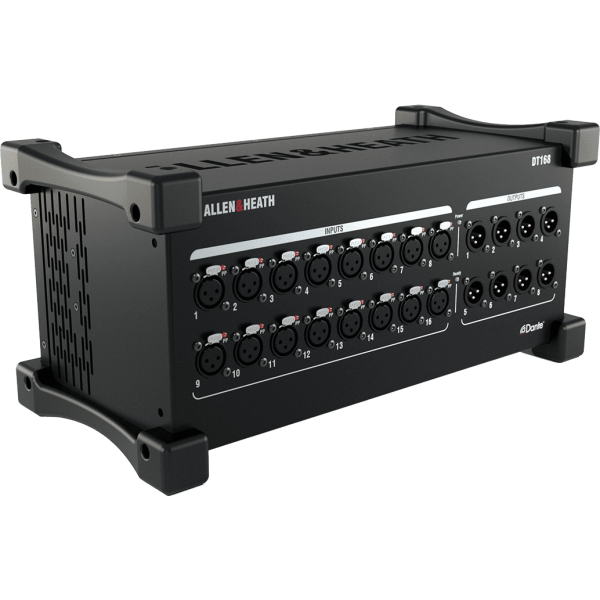

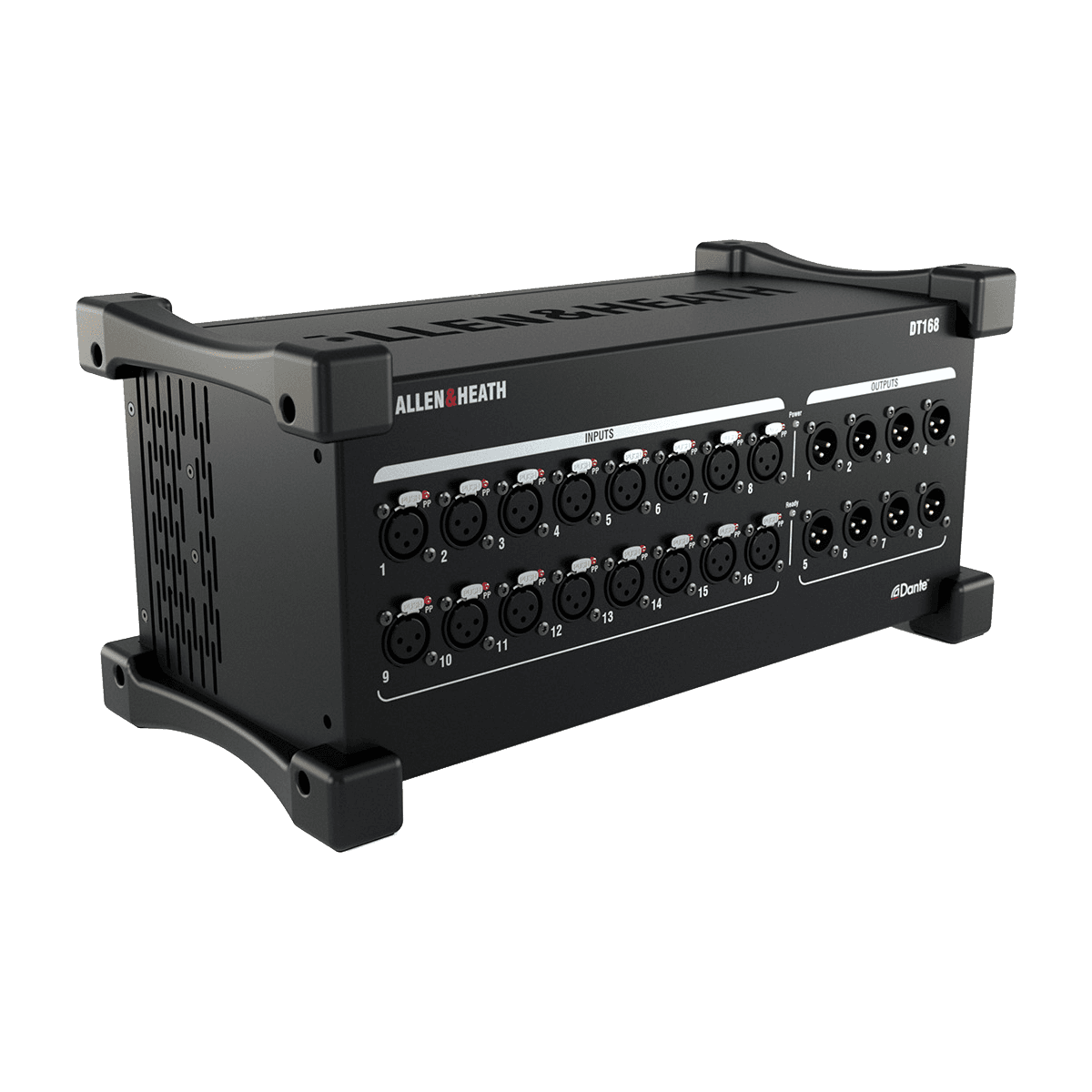

Boîtier de scène Allen & Heath DT168

Caractéristiques Allen & Heath DT168

• Intégration directe aux consoles dLive et SQ avec contrôle à distance des préamplis depuis la surface de mixage
• Double port Dante EtherCon permettant un fonctionnement en mode redondant pour sécuriser les prestations critiques
• Compatibilité AES67 facilitant l'interopérabilité avec d'autres systèmes audio sur IP
• Conception portable avec coins de protection en caoutchouc et poignée de transport pour un usage itinérant
• LED d'état d'alimentation fantôme sur chaque préampli pour un contrôle visuel immédiat sur le plateau
• Kit de montage en rack 19 pouces disponible en option pour les installations fixes en baie technique
• Préparation au Dante Domain Manager pour une gestion avancée des domaines et des droits réseau
• Fréquences d'échantillonnage 48/96 kHz adaptées aux standards de production actuels

Informations techniques Allen & Heath DT168

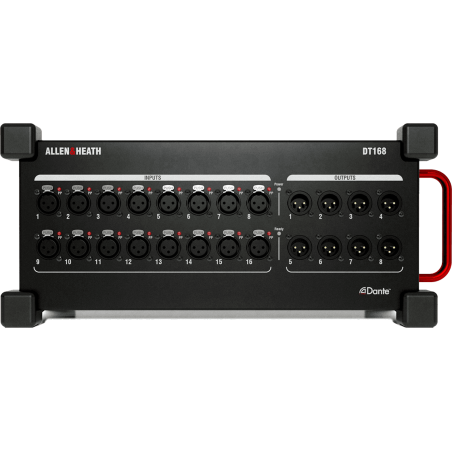

• 16 préamplis micro avec entrées XLR et indication LED d'alimentation fantôme
• 8 sorties niveau ligne sur connecteurs XLR
• Résolution audio : 48 kHz et 96 kHz

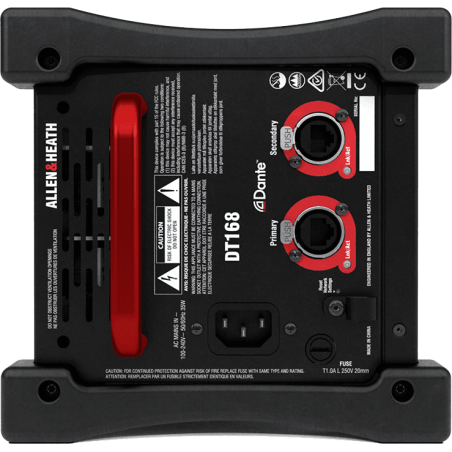

• Ports réseau : Dante primaire et secondaire au format EtherCon
• Modes de fonctionnement réseau : redondant et commuté
• Compatible AES67 et prêt pour Dante Domain Manager
• Dimensions : 399 x 189 x 182 mm (L x P x H)
• Poids : 4,75 kg
• Couleur : noir
• Montage rack 19 pouces en option

Les points clés du DT168 Allen & Heath

Connectivité Dante et redondance réseau du boîtier de scène Allen & Heath DT168

Le boîtier de scène Allen & Heath DT168 repose sur le protocole Dante pour transporter les flux audio via un réseau Ethernet standard. Les deux ports au format EtherCon garantissent une connexion physique solide, adaptée aux environnements de sonorisation live où les câbles sont soumis à des contraintes mécaniques. Selon la configuration choisie, le mode redondant assure la continuité du signal en cas de défaillance d'un lien réseau, tandis que le mode commuté permet de chaîner plusieurs appareils sur une même ligne. Cette flexibilité de déploiement répond aux exigences des équipes techniques intervenant sur des événements critiques où toute interruption audio reste inacceptable. Energyson recommande ce stagebox pour les configurations où la fiabilité réseau constitue un critère prioritaire.

La compatibilité AES67 élargit les possibilités d'intégration du DT168 au sein d'infrastructures audio sur IP hétérogènes. Ce standard ouvert permet l'échange de flux audio avec des équipements d'autres fabricants utilisant des protocoles compatibles, ce qui facilite la conception de systèmes complexes regroupant plusieurs marques. La préparation au Dante Domain Manager ajoute une couche de gestion avancée, permettant aux administrateurs réseau de segmenter les domaines audio et de contrôler les droits d'accès aux canaux. Cette fonctionnalité est particulièrement pertinente dans les installations permanentes telles que les salles polyvalentes et les lieux de culte, où plusieurs utilisateurs partagent une même infrastructure réseau audio.

Intégration du Allen & Heath DT168 avec les consoles dLive et SQ

Le DT168 a été conçu pour fonctionner en synergie avec les consoles de mixage Allen & Heath dLive et SQ. Cette intégration native permet un accès direct aux préamplis du stagebox depuis la surface de contrôle de la console, sans nécessiter de logiciel tiers ni de configuration réseau complexe. Les ingénieurs du son peuvent ainsi ajuster le gain, activer l'alimentation fantôme et superviser les niveaux d'entrée directement depuis leur position de mixage. Ce contrôle à distance réduit les allers-retours vers la scène et accélère les balances, un avantage concret lors des changements de plateau rapides en festival ou en tournée.

Pour les utilisateurs de la série SQ, le DT168 constitue une extension de scène idéale pour compléter les entrées locales de la console avec 16 canaux micro supplémentaires déportés sur le plateau. Les utilisateurs dLive bénéficient d'une intégration encore plus poussée au sein de l'écosystème MixRack, le DT168 venant compléter les entrées/sorties disponibles sur le réseau audio. La résolution 48/96 kHz assure une qualité de capture adaptée aux exigences de la production professionnelle, que ce soit en diffusion, en enregistrement live ou en sonorisation de façade. Energyson dispose de l'expertise nécessaire pour accompagner la mise en service de cette configuration réseau.

Préamplis et gestion des entrées/sorties du stagebox Allen & Heath DT168

Les 16 préamplis micro du DT168 offrent une capture audio propre et homogène sur l'ensemble des canaux. Chaque entrée XLR dispose d'une LED d'état dédiée indiquant l'activation de l'alimentation fantôme, ce qui permet un contrôle visuel immédiat sans accéder aux menus de la console. Cette indication est utile lors de l'installation de microphones à condensateur sur le plateau, en évitant les erreurs d'alimentation susceptibles d'endommager certains équipements. Les 8 sorties ligne XLR permettent de router les signaux vers les amplis de retour, les systèmes de diffusion ou les enregistreurs, offrant une flexibilité de distribution adaptée aux configurations les plus variées.

La combinaison de 16 entrées et 8 sorties couvre les besoins d'une scène de taille moyenne, permettant de connecter l'ensemble des microphones voix, instruments et retours depuis un seul boîtier. Pour les configurations nécessitant davantage d'entrées/sorties, plusieurs DT168 peuvent coexister sur le même réseau Dante, chacun apportant son lot de canaux supplémentaires. Cette modularité facilite la croissance progressive d'une installation sans remettre en cause l'architecture existante. Energyson conseille cette approche pour les lieux accueillant des formats de spectacle variables tout au long de la saison.

Construction et portabilité du boîtier de scène Allen & Heath DT168

Le châssis du DT168 adopte une conception portable pensée pour les environnements de tournée et de prestation événementielle. Les coins de protection en caoutchouc absorbent les chocs lors du transport et du chargement, prolongeant la durée de vie du boîtier face aux contraintes mécaniques répétées. La poignée de transport intégrée facilite la manutention d'un appareil qui affiche 4,75 kg sur la balance, un poids contenu qui permet à un seul technicien de positionner le stagebox sur le plateau sans effort excessif. Les dimensions de 399 x 189 x 182 mm maintiennent un encombrement réduit, adapté aux espaces restreints des coulisses ou des fosses d'orchestre.

Pour les installations permanentes en baie technique, un kit de montage en rack 19 pouces est disponible en option. Cette possibilité d'intégration en rack permet de fixer le DT168 aux côtés des autres équipements réseau et audio, garantissant un câblage ordonné et un accès facilité pour la maintenance. La couleur noire du boîtier s'intègre discrètement dans les environnements scéniques et techniques. Energyson met à disposition ce kit de montage pour les projets d'installation nécessitant une intégration soignée au sein d'un mobilier technique existant.

Pourquoi choisir le boîtier de scène Dante Allen & Heath DT168 pour la sonorisation live ?

Le choix du DT168 s'appuie sur la fiabilité du protocole Dante et la qualité d'intégration avec l'écosystème Allen & Heath. En sonorisation live, la stabilité du signal constitue la priorité absolue, et la redondance réseau offerte par les deux ports EtherCon répond directement à cette exigence. La compatibilité AES67 assure que le stagebox reste interopérable avec des systèmes audio sur IP d'autres fabricants, protégeant l'investissement à long terme face aux évolutions technologiques du secteur. Pour les équipes techniques travaillant avec des consoles dLive ou SQ, le contrôle natif des préamplis depuis la surface de mixage représente un gain de temps concret à chaque prestation.

Le format portable du DT168 répond aux contraintes des compagnies de prestation qui transportent leur matériel d'un site à l'autre. Les coins protégés et la poignée de transport témoignent d'une conception orientée vers l'usage terrain, tandis que le poids de 4,75 kg facilite la manutention. Pour les installations permanentes, le kit rack 19 pouces offre une alternative de montage propre et professionnelle. Energyson accompagne les professionnels dans le dimensionnement de leur réseau Dante et la configuration du DT168 selon leurs besoins spécifiques en sonorisation de façade, retours de scène ou enregistrement live.

Comment intégrer le Allen & Heath DT168 dans un réseau audio Dante existant ?

L'intégration du DT168 dans un réseau Dante existant se réalise en connectant l'un des deux ports EtherCon au switch réseau dédié à l'audio. Le logiciel Dante Controller permet ensuite de router les canaux d'entrée et de sortie du stagebox vers les équipements récepteurs présents sur le réseau. En mode redondant, le second port EtherCon se connecte à un switch secondaire pour assurer la continuité de service en cas de panne. En mode commuté, ce même port permet de chaîner un appareil Dante supplémentaire, réduisant le nombre de liaisons réseau nécessaires depuis le switch principal.

La compatibilité AES67 du DT168 facilite son intégration dans les réseaux mixtes utilisant plusieurs protocoles audio sur IP. La préparation au Dante Domain Manager permet aux administrateurs de segmenter le réseau en domaines distincts, chacun avec ses propres règles d'accès et de routage. Cette fonctionnalité est particulièrement utile dans les bâtiments accueillant plusieurs systèmes audio indépendants partageant la même infrastructure réseau physique. Energyson dispose de l'expertise technique pour configurer ces environnements et garantir un fonctionnement optimal du DT168 au sein de réseaux audio complexes.

Notre avis d'expert Energyson sur le DT168

Le DT168 confirme la maîtrise d'Allen & Heath dans le domaine des extensions de scène réseau. Lors de nos mises en service, nous constatons une stabilité de connexion Dante remarquable, y compris sur des réseaux chargés avec plusieurs dizaines de canaux actifs. Les préamplis offrent un niveau de bruit faible et une réponse homogène sur les 16 canaux, ce qui simplifie le travail de gain staging en amont du mixage. La double connectique EtherCon en mode redondant apporte une sécurité appréciable sur les prestations critiques. Face au Midas DL16, le DT168 se distingue par son intégration native avec les consoles dLive et SQ, un argument décisif pour les utilisateurs déjà équipés dans l'écosystème Allen & Heath.

Le format et le poids du DT168 en font un compagnon de tournée pratique, capable de supporter les manipulations répétées sans montrer de signes de fragilité. Le kit rack 19 pouces en option offre une polyvalence d'installation que nous exploitons régulièrement pour les projets de salles polyvalentes et de lieux de culte. La compatibilité AES67 ouvre des perspectives d'intégration dans des environnements multi-marques, ce qui rassure les installateurs confrontés à des cahiers des charges variés. Nous recommandons ce stagebox aux ingénieurs du son travaillant en live avec des consoles Allen & Heath, ainsi qu'aux installateurs recherchant une passerelle Dante fiable et bien dimensionnée pour des configurations de 16 entrées et 8 sorties.

"Le DT168 apporte une extension Dante fiable et bien pensée, parfaitement adaptée aux configurations dLive et SQ en sonorisation live." – Julien, technicien audio, Energyson (spécialiste réseaux audio sur IP)
