Allen & Heath
DX-HUB

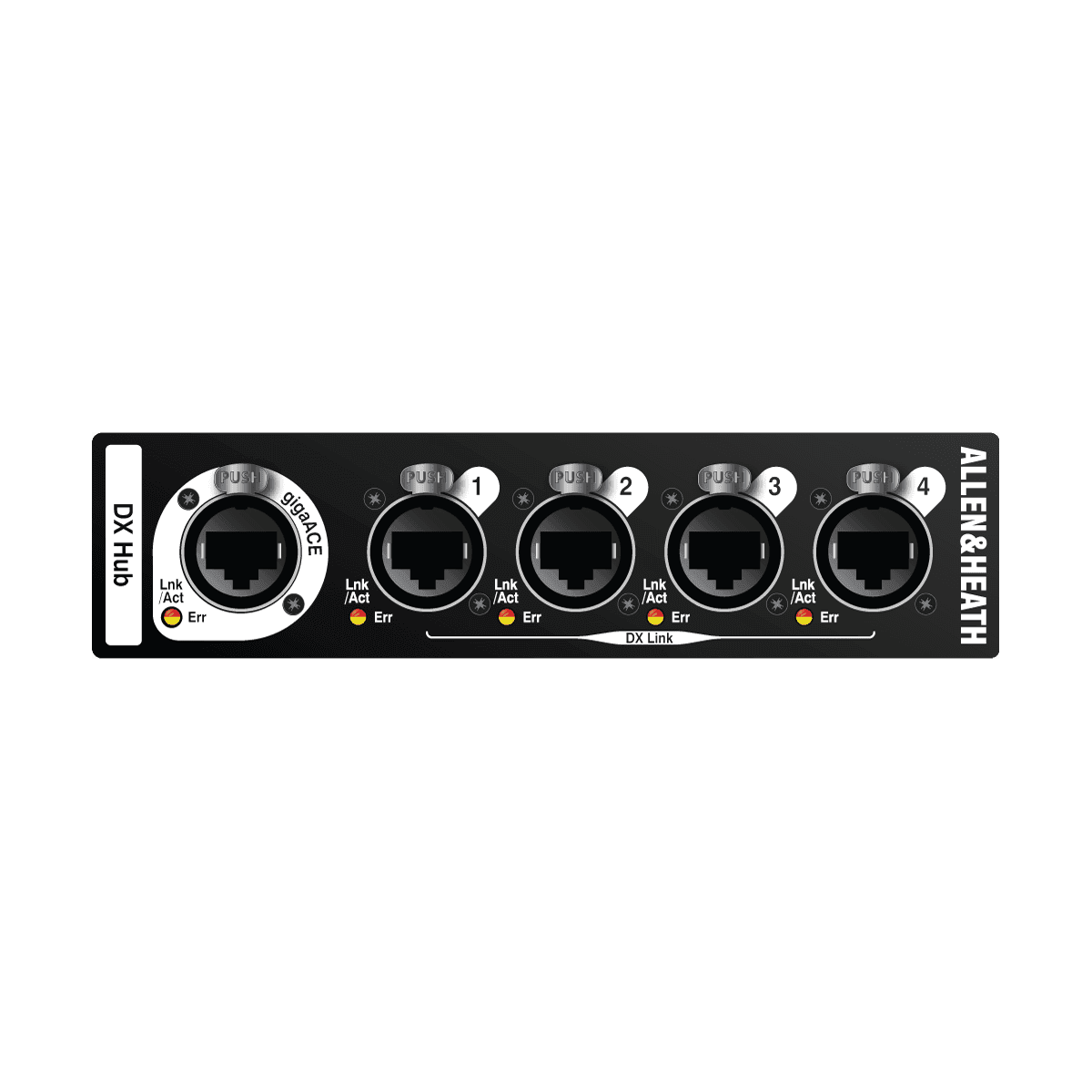

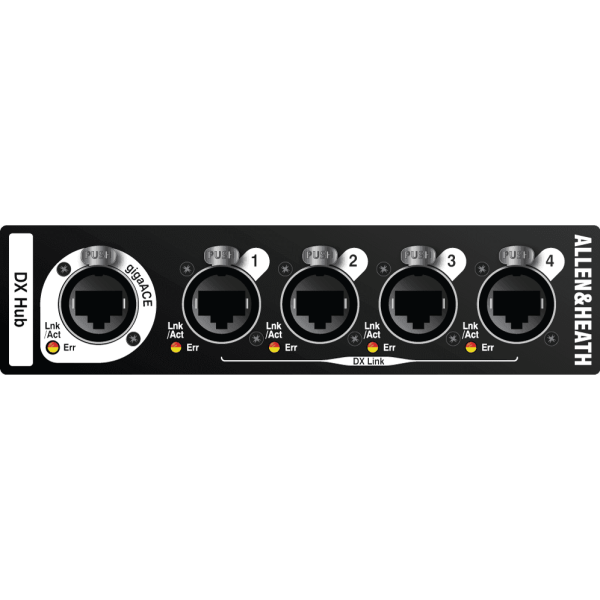

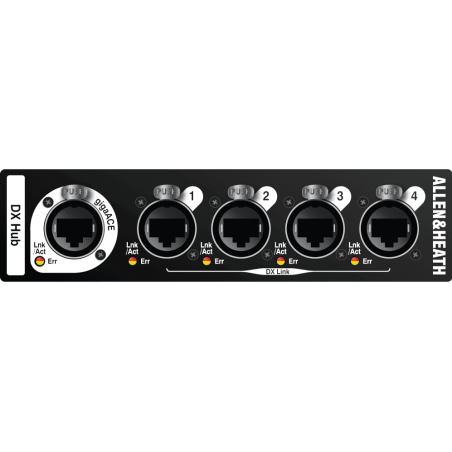

Concentrateur réseau audio ALLEN & HEATH DX-HUB

Caractéristiques ALLEN & HEATH DX-HUB

• Centralise la connexion de plusieurs expandeurs DX depuis un système dLive ou une console SQ compatible.
• Répartit les flux audio sur quatre ports DX Link indépendants.
• Facilite l’extension des entrées et des sorties déportées d’une installation audio.
• Permet d’organiser les expandeurs par zone, plateau ou emplacement technique.
• Fonctionne en installation autonome ou dans un rack 19 pouces avec le kit optionnel.
• Autorise une architecture redondante avec deux modules DX-HUB.
• L’affichage LED permet de consulter directement l’état du concentrateur.
• L’alimentation de 100 à 240 V AC facilite l’intégration dans différentes installations électriques.

Informations techniques ALLEN & HEATH DX-HUB

• Catégorie : concentrateur réseau audio.
• Format : boîtier demi-rack.
• Nombre de ports DX Link : 4.
• Transport audio par port DX Link : 32 entrées et 32 sorties.
• Fréquence d’échantillonnage : 96 kHz.
• Capacité maximale par module : 128 entrées et 64 sorties déportées.
• Connexion par port : un DX32 ou jusqu’à deux DX168 ou DX164-W.
• Compatibilité indiquée : expandeurs ALLEN & HEATH DX32, DX168 et DX164-W.
• Connexion réseau : etherCon.
• Sorties : 4 connecteurs etherCon.
• Connexion GigaACE : module optionnel et câble Cat5 de moins de 100 m.

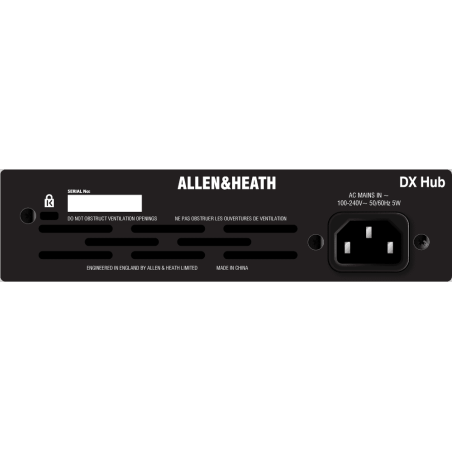

• Alimentation : 100 à 240 V AC, 50 ou 60 Hz.
• Affichage : LED.
• Installation : autonome ou en rack 19 pouces.
• Kit de montage en rack : optionnel.
• Fonctionnement redondant : deux modules DX-HUB simultanés.
• Limiteur : non.
• Marqueurs de localisation : non.

Les points clés du DX-HUB ALLEN & HEATH

Architecture audio 96 kHz du concentrateur ALLEN & HEATH DX-HUB

Le concentrateur réseau audio ALLEN & HEATH DX-HUB répartit les signaux sur quatre ports DX Link. Chaque liaison transporte 32 entrées et 32 sorties audio à une fréquence d’échantillonnage de 96 kHz. Cette organisation permet de relier plusieurs expandeurs DX à partir d’un point central, sans concentrer tous les boîtiers sur une seule liaison. Le technicien peut ainsi distribuer les interfaces déportées selon les besoins d’une scène, d’une régie ou d’une installation fixe. Les quatre ports etherCon facilitent l’identification physique des départs. La capacité annoncée constitue une donnée vérifiable pour dimensionner le nombre de canaux avant l’installation.

Chaque port DX Link reçoit un expandeur DX32 ou jusqu’à deux expandeurs DX168 ou DX164-W. En utilisant les quatre ports, un module DX-HUB peut fournir jusqu’à 128 entrées et 64 sorties déportées supplémentaires. Cette capacité répond aux configurations nécessitant plusieurs points de connexion audio éloignés de la console ou du système de traitement. L’intégrateur conserve la possibilité d’associer différents modèles d’expandeurs dans les limites indiquées pour chaque port. La répartition doit toutefois être préparée selon les besoins réels en entrées et en sorties. Les valeurs fournies permettent à Energyson de vérifier la cohérence d’une architecture avant sa mise en œuvre.

Le DX-HUB peut être connecté à un système dLive équipé d’un module GigaACE. Les informations transmises mentionnent également une utilisation des ports DX Link depuis une dLive ou une console SQ. La connexion optionnelle au GigaACE s’effectue par câble Cat5 sur une distance inférieure à 100 m. Le module requis et le câblage correspondant ne sont pas annoncés comme inclus. Cette distinction doit être prise en compte lors de la préparation du système. La fréquence de 96 kHz reste commune aux flux transportés par les ports DX Link. Une validation de la console, du module et des expandeurs auprès d’Energyson limite les erreurs de compatibilité.

Pourquoi utiliser le concentrateur réseau audio ALLEN & HEATH DX-HUB avec un système dLive ?

Le ALLEN & HEATH DX-HUB répond au besoin d’étendre un système dLive lorsque plusieurs expandeurs DX doivent être répartis sur une installation. Au lieu de limiter l’organisation à une seule liaison, le concentrateur fournit quatre ports DX Link distincts. Chacun transporte 32 × 32 canaux audio à 96 kHz et peut accueillir un DX32 ou deux DX168 ou DX164-W. Cette architecture permet de regrouper jusqu’à 128 entrées et 64 sorties déportées par module. Le bénéfice principal réside dans la centralisation des connexions et dans la possibilité de distribuer les boîtiers selon les zones de travail, tout en conservant des capacités clairement documentées.

Le format demi-rack facilite le positionnement du hub dans une régie, à proximité d’un système dLive ou dans un ensemble technique dédié. Le DX-HUB peut rester autonome ou être monté dans un rack 19 pouces avec un kit optionnel. Cette souplesse permet d’adapter l’installation au mobilier existant, aux besoins de transport ou à l’organisation d’un rack permanent. Son alimentation accepte une tension comprise entre 100 et 240 V AC à 50 ou 60 Hz. L’affichage LED apporte une indication visuelle locale. Ces éléments réduisent les contraintes d’intégration, sous réserve de prévoir les accessoires optionnels nécessaires au montage et à la liaison GigaACE.

Deux modules DX-HUB peuvent être mis en œuvre simultanément pour constituer un système redondant. Cette possibilité concerne les configurations où la continuité de l’infrastructure audio doit être anticipée. Elle ne remplace pas la préparation du câblage, la vérification des expandeurs et le contrôle des modules GigaACE nécessaires. Les informations fournies ne précisent pas les procédures de basculement, les certifications applicables ni la durée de garantie. Ces points doivent donc être confirmés avant une installation critique. L’analyse d’Energyson peut s’appuyer sur le nombre de ports, les capacités audio, la distance Cat5 et les références DX prévues afin de valider une configuration cohérente.

Comment connecter les expandeurs DX au hub ALLEN & HEATH DX-HUB ?

La préparation commence par l’affectation des expandeurs aux quatre ports DX Link. Chaque port accepte soit un DX32, soit jusqu’à deux DX168 ou DX164-W. Cette limite doit être respectée lors du calcul de l’infrastructure. Les ports transportent chacun 32 entrées et 32 sorties à 96 kHz. Une installation utilisant quatre DX32 ou plusieurs DX168 et DX164-W peut ainsi être organisée en fonction du nombre de canaux requis et de la position des boîtiers. La documentation fournie ne détaille pas les combinaisons mixtes sur un même port. Energyson peut donc vérifier la répartition prévue avant le câblage définitif du système.

La liaison avec le système dLive nécessite un équipement doté d’un module GigaACE. Les informations indiquent qu’un module optionnel permet la connexion au GigaACE au moyen d’un câble Cat5 de moins de 100 m. La présence du module et du câble ne doit pas être supposée, puisqu’ils sont présentés comme des éléments optionnels. Les connexions DX utilisent des connecteurs etherCon. Avant l’installation, il convient d’identifier chaque départ, de contrôler la longueur des liaisons et de confirmer la compatibilité de chaque expandeur. Cette préparation limite les erreurs de raccordement et facilite les opérations de contrôle dans une régie, une installation fixe ou un système mobile.

La capacité maximale annoncée de 128 entrées et 64 sorties déportées correspond à un module DX-HUB exploité avec les expandeurs compatibles. Cette valeur ne signifie pas que chaque combinaison de boîtiers fournit automatiquement le maximum indiqué. Le résultat dépend des modèles affectés aux ports et du nombre de liaisons utilisées. Le DX-HUB ne possède ni limiteur intégré ni marqueur de localisation. Ces fonctions ne doivent donc pas être intégrées au cahier des charges du hub. Une feuille d’affectation des ports et des canaux reste utile pour préparer l’exploitation. L’expertise Energyson permet de confronter ce plan aux capacités réelles de la console, du GigaACE et des expandeurs.

Installation, redondance et limites du hub audio ALLEN & HEATH DX-HUB

Le boîtier ALLEN & HEATH DX-HUB adopte un format demi-rack pouvant être utilisé de manière autonome. Il peut également prendre place dans un rack 19 pouces au moyen d’un kit de montage optionnel. Cette configuration convient aux installations qui regroupent la console, les interfaces réseau et les accessoires dans une structure commune. Le kit n’étant pas annoncé comme fourni, il doit être prévu séparément lorsque le montage en rack est nécessaire. L’alimentation universelle de 100 à 240 V AC, compatible avec les fréquences secteur de 50 et 60 Hz, simplifie l’intégration électrique. L’affichage LED permet une consultation locale de l’état du matériel.

La redondance est obtenue en mettant en œuvre deux modules DX-HUB simultanément. Cette possibilité ajoute une option d’architecture pour les systèmes où un second chemin doit être prévu. Les informations fournies ne détaillent toutefois ni le schéma de raccordement redondant ni le comportement du basculement. La conception doit donc être validée à partir de la configuration dLive, des modules GigaACE et des expandeurs réellement utilisés. La présence de quatre ports DX Link par hub permet de reproduire une distribution structurée. Cette capacité constitue un avantage technique concret, mais elle exige une préparation cohérente des liaisons, des alimentations et de l’affectation des canaux.

Les limites documentées concernent notamment l’absence de limiteur et de marqueurs de localisation. Le DX-HUB est un concentrateur de transport et de distribution des flux DX, et non un processeur destiné à gérer ces fonctions. Le module de connexion GigaACE, le kit de rack et le câblage Cat5 adapté sont présentés comme optionnels. La distance de liaison annoncée doit rester inférieure à 100 m. Aucune information relative au poids, aux dimensions exactes, aux normes, aux accessoires inclus ou à la durée de garantie n’a été fournie. Ces éléments doivent être confirmés auprès d’Energyson avant la validation d’un dossier d’installation ou d’une configuration professionnelle.

Notre avis d’expert Energyson sur DX-HUB

À partir des caractéristiques communiquées, le DX-HUB se distingue surtout par sa capacité à répartir quatre liaisons DX Link de 32 × 32 canaux à 96 kHz. La possibilité de connecter un DX32 ou deux DX168 ou DX164-W par port permet de construire une infrastructure progressive sans modifier le principe de distribution. Le format demi-rack, l’alimentation universelle et le choix entre installation autonome et montage en rack apportent une souplesse utile. La présence d’une option de redondance avec deux hubs constitue également un point important pour les systèmes dLive nécessitant une architecture doublée.

Aucun produit concurrent précis n’étant documenté dans les informations transmises, une comparaison nominative serait spéculative. Par rapport à une organisation reposant uniquement sur des connexions directes d’expandeurs, le DX-HUB apporte quatre départs centralisés et une capacité maximale clairement définie. Ses limites doivent néanmoins être intégrées au projet : accessoires de rack optionnels, module GigaACE optionnel, distance Cat5 inférieure à 100 m et absence de limiteur. Nous le recommandons aux régisseurs, intégrateurs et techniciens utilisant une dLive ou une SQ compatible et recherchant une distribution structurée de plusieurs expandeurs DX.

"Le DX-HUB convient aux installations qui exigent plusieurs liaisons DX centralisées, à condition de préparer précisément les expandeurs, le câblage et la redondance." – Conseiller technique, Energyson, spécialiste des réseaux audio
