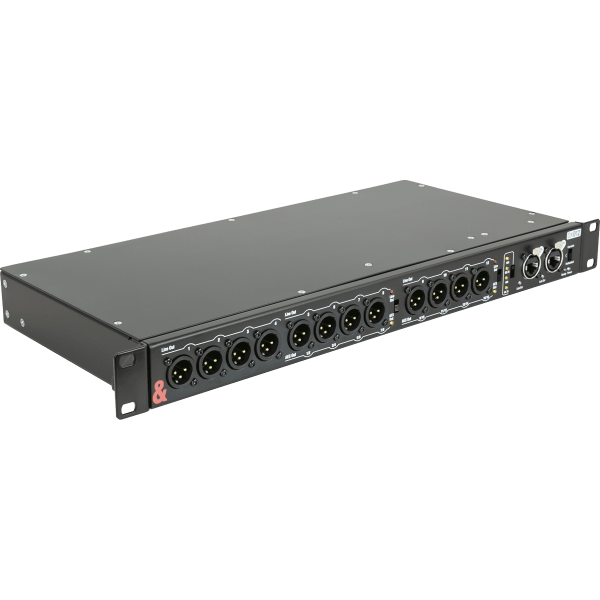

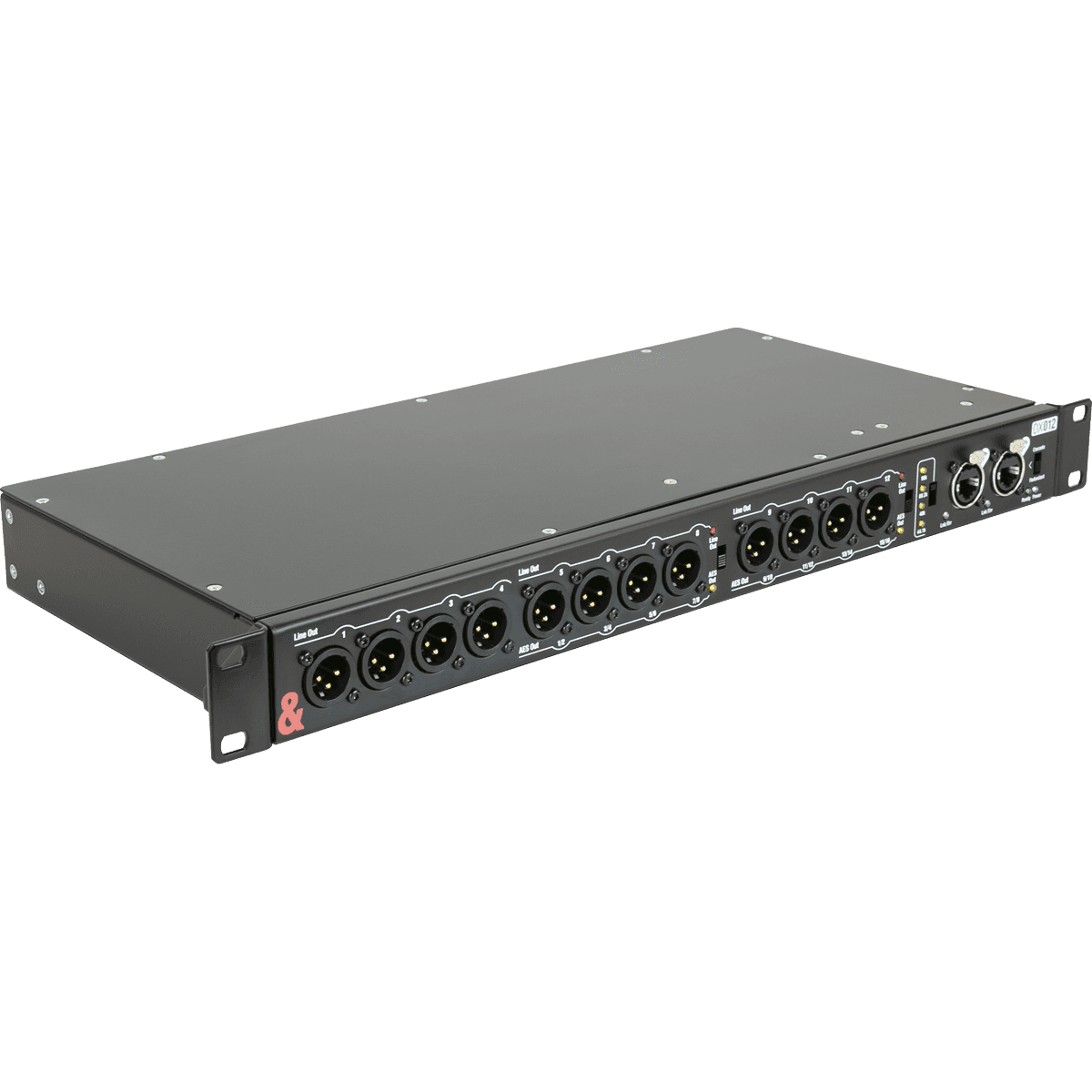

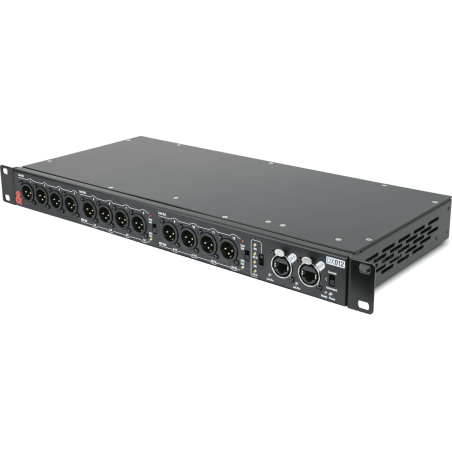

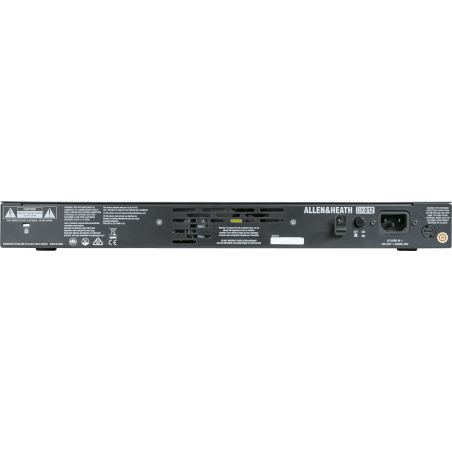

Boîtier de scène numérique Allen & Heath DX012

Caractéristiques Allen & Heath DX012

• Extension de sorties distante pour les systèmes de mixage et de traitement Allen & Heath compatibles.
• Trois configurations de sorties permettant d’adapter la distribution analogique et numérique AES.
• Format rack 1U compact adapté aux racks d’amplificateurs et aux systèmes de retours intra-auriculaires.
• Connexion Plug and Play ne nécessitant aucun adressage IP lors de l’installation.
• Ports EtherCon verrouillables limitant les déconnexions involontaires pendant l’exploitation.
• Mode cascade permettant d’ajouter une extension DX en aval selon l’architecture utilisée.
• Connexion redondante disponible avec les équipements compatibles pour sécuriser la liaison DX.
• Liaison distante sur câble Cat5e ou supérieur jusqu’à 100 mètres.

Informations techniques Allen & Heath DX012

• Boîtier de scène numérique et module d’extension de sortie au format rack 1U.

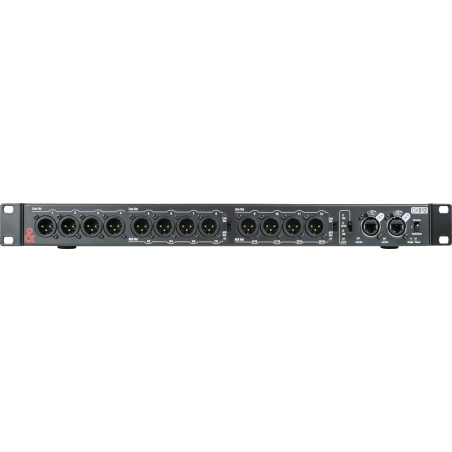

• Douze sorties sur connecteurs XLR.
• Sorties XLR 1 à 4 exclusivement configurées en sorties ligne analogiques.
• Sorties XLR 5 à 8 commutables entre sortie ligne analogique et sortie numérique AES.
• Sorties XLR 9 à 12 commutables entre sortie ligne analogique et sortie numérique AES.
• Configuration possible avec douze sorties ligne analogiques.
• Configuration possible avec huit sorties analogiques et quatre sorties stéréo AES.
• Configuration possible avec quatre sorties analogiques et huit sorties stéréo AES.
• Sorties AES commutables en 44,1, 48, 88,2 ou 96 kHz.
• Compatibilité annoncée avec les systèmes SQ, Avantis, dLive et le processeur AHM-64.
• Connexion possible à une surface dLive, un MixRack dLive ou une extension DX en amont.
• Deux ports EtherCon verrouillables destinés à la liaison DX.
• Connexion par câble Cat5e ou supérieur sur une distance maximale de 100 mètres.
• Possibilité de raccorder un second DX012, un DX168 ou un DX164-W en cascade.
• Jusqu’à deux extensions DX peuvent être reliées en guirlande sur chaque port DX.
• Jusqu’à 16 unités DX012 peuvent être ajoutées à un système SQ.
• Jusqu’à 16 unités DX012 peuvent être ajoutées à un système Avantis.
• Jusqu’à 46 unités DX012 peuvent être ajoutées à un système dLive S Class.
• Jusqu’à 22 unités DX012 peuvent être ajoutées à un système dLive C Class.
• Jusqu’à 8 unités DX012 peuvent être ajoutées à un système AHM-64.
• Couleur noire et référence article 78659.

Les points clés du DX012 Allen & Heath

Configuration des sorties du boîtier de scène Allen & Heath DX012

Le boîtier de scène numérique Allen & Heath DX012 fournit douze sorties XLR destinées à l’extension distante d’un système audio compatible. Il peut fonctionner avec douze sorties ligne analogiques, avec huit sorties analogiques et quatre sorties stéréo AES, ou avec quatre sorties analogiques et huit sorties stéréo AES. Cette souplesse permet d’adapter le module aux équipements réellement présents dans un rack, qu’il s’agisse d’amplificateurs, de systèmes de retours intra-auriculaires ou d’appareils acceptant un signal AES. Les trois configurations sont documentées et évitent d’imposer une architecture exclusivement analogique ou exclusivement numérique.

Les connecteurs XLR 1 à 4 restent affectés aux sorties ligne analogiques. Les groupes XLR 5 à 8 et 9 à 12 peuvent être commutés entre une sortie ligne analogique et une sortie numérique AES. Les sorties AES prennent en charge les fréquences de 44,1, 48, 88,2 et 96 kHz. Cette organisation par groupes doit être prise en compte pendant la préparation du câblage et l’affectation des sorties depuis le système Allen & Heath. Elle facilite néanmoins la création d’une distribution hybride, dans laquelle les amplificateurs analogiques et les appareils numériques AES partagent le même module d’extension.

Le DX012 est présenté comme une extension 0 entrée et 12 sorties. Il répond donc à un besoin de distribution de signaux en sortie plutôt qu’à la collecte de microphones ou de sources de scène. Pour une installation IEM, un rack d’amplificateurs ou une diffusion audio répartie, cette spécialisation permet de placer les sorties XLR à proximité des équipements alimentés. La fiabilité de la configuration repose sur des données clairement définies : douze connecteurs XLR, trois répartitions analogiques et AES, ainsi que quatre fréquences AES sélectionnables. Energyson peut accompagner la vérification de l’affectation des sorties avant l’intégration.

Pourquoi utiliser le DX012 pour les systèmes IEM et les racks d’amplificateurs ?

Le Allen & Heath DX012 convient aux systèmes de retours intra-auriculaires lorsqu’un nombre important de sorties doit être placé à distance de la console. Sa configuration entièrement analogique fournit douze sorties ligne XLR pouvant être dirigées vers des émetteurs IEM ou d’autres appareils acceptant ce type de signal. Le format rack 1U limite l’espace occupé au sein d’un rack technique et regroupe les connexions de sortie au même emplacement que les équipements destinataires. Cette organisation réduit la nécessité de faire revenir chaque liaison analogique jusqu’à la console, tout en conservant une connexion DX sur câble réseau entre le système principal et l’extension.

Dans un rack d’amplificateurs, le DX012 peut distribuer douze sorties analogiques ou associer des liaisons analogiques à des sorties stéréo AES. Les configurations huit sorties analogiques avec quatre AES et quatre sorties analogiques avec huit AES permettent d’adapter le câblage aux entrées disponibles sur les appareils du rack. Les fréquences AES de 44,1 à 96 kHz offrent plusieurs réglages documentés pour l’intégration numérique. La présence de connecteurs XLR sur l’ensemble des sorties facilite le raccordement physique. Le choix de la configuration doit cependant correspondre aux entrées réellement prises en charge par les amplificateurs ou processeurs utilisés.

Le positionnement distant du module repose sur un câble Cat5e ou supérieur pouvant atteindre 100 mètres. Cette portée permet d’installer le rack IEM ou le rack d’amplification dans une zone distincte de la régie, sous réserve de respecter la longueur maximale indiquée. Les ports EtherCon verrouillables sécurisent mécaniquement la liaison, tandis que le fonctionnement Plug and Play évite une procédure d’adressage IP. Pour un technicien, le bénéfice principal réside dans la concentration des sorties au plus près des équipements. L’expertise Energyson peut servir à valider la topologie DX, le type de câble et la compatibilité des appareils raccordés.

Connexion, cascade et redondance du module Allen & Heath DX012

Le module d’extension Allen & Heath DX012 se connecte au système principal par un câble Cat5e ou supérieur et un port EtherCon verrouillable. La liaison peut être établie avec une surface dLive, un MixRack dLive, un processeur matriciel AHM-64, une console Avantis, une console SQ ou une extension DX placée en amont. La distance maximale annoncée est de 100 mètres. Cette connexion unique transporte les données nécessaires à l’extension de sorties et permet d’éloigner le boîtier de la régie. Le verrouillage EtherCon contribue à maintenir le câble en place dans un environnement de spectacle, d’installation ou de prestation technique.

Un deuxième port EtherCon verrouillable permet d’utiliser deux architectures distinctes. Il peut servir à raccorder une extension DX en aval dans une chaîne, notamment un second DX012, un DX168 ou un DX164-W. Le mode cascade autorise jusqu’à deux extensions DX en guirlande sur chaque port DX. Le deuxième port peut également être employé pour établir une connexion redondante lorsque le matériel associé prend cette fonction en charge. La cascade augmente le nombre de points d’entrée ou de sortie distants, tandis que la redondance privilégie la continuité de liaison. Ces deux modes ne doivent pas être confondus lors de la conception du système.

Le fonctionnement Plug and Play du DX012 ne requiert aucun adressage IP, ce qui simplifie la mise en service sur un réseau DX compatible. Cette simplicité ne dispense pas de vérifier l’ordre des extensions, la longueur du câble, la catégorie Cat5e minimale et la prise en charge de la redondance par l’équipement en amont. Les ports EtherCon verrouillables apportent une protection mécanique contre les débranchements accidentels, mais la redondance n’est disponible qu’avec du matériel compatible. Pour une installation professionnelle, Energyson peut contrôler la cohérence de la chaîne DX et identifier si le second port doit être réservé à la cascade ou à la sécurisation de la liaison.

Comment intégrer le boîtier de scène Allen & Heath DX012 à un système audio ?

L’intégration du DX012 commence par la vérification du système Allen & Heath utilisé. Le module est annoncé compatible avec les consoles SQ, Avantis et dLive, ainsi qu’avec le processeur matriciel AHM-64. Il peut se raccorder directement à certains ports DX de ces équipements ou être placé après une extension DX en amont. Une fois la connexion Cat5e ou supérieure établie, aucun adressage IP n’est nécessaire. Les douze sorties doivent ensuite être affectées dans le système principal en tenant compte de la configuration choisie : douze sorties analogiques, huit analogiques avec quatre AES, ou quatre analogiques avec huit AES.

Le nombre maximal de DX012 dépend de la plateforme. Les informations fournies indiquent jusqu’à 16 unités sur un système SQ, 16 unités sur Avantis, 46 unités sur dLive S Class, 22 unités sur dLive C Class et 8 unités sur AHM-64. Ces limites permettent d’envisager une architecture de sorties distante évolutive, mais elles ne signifient pas que chaque configuration dispose automatiquement des ports ou ressources nécessaires. La conception doit tenir compte du modèle exact du système, de ses ports DX, de la cascade utilisée et du nombre total d’extensions raccordées. Energyson peut aider à établir un schéma cohérent avant le déploiement.

Le DX012 doit être monté dans un rack 1U, puis raccordé aux appareils destinataires par ses sorties XLR. Les groupes de sorties 5 à 8 et 9 à 12 doivent être réglés en analogique ou en AES selon les entrées disponibles. Pour une liaison AES, la fréquence sélectionnée doit correspondre au contexte du système parmi 44,1, 48, 88,2 ou 96 kHz. Le module ne remplace pas un boîtier d’entrées puisqu’il est dédié à l’extension de sorties. Avant l’installation, il convient donc de valider les besoins d’entrée, de sortie, de cascade et de redondance avec un technicien Energyson.

Notre avis d’expert Energyson sur le DX012

Notre analyse technique du Allen & Heath DX012 met en avant sa spécialisation claire : fournir douze sorties XLR distantes dans un châssis rack 1U. La possibilité de conserver douze sorties analogiques ou d’intégrer des sorties stéréo AES répond aux installations mêlant amplificateurs, émetteurs IEM et appareils numériques. Les ports EtherCon verrouillables, la liaison Cat5e jusqu’à 100 mètres et l’absence d’adressage IP simplifient le déploiement. La redondance reste conditionnée par la compatibilité du matériel associé, et les groupes XLR commutables imposent de préparer précisément la répartition analogique et AES avant le câblage.

Aucune caractéristique détaillée d’un produit concurrent n’ayant été fournie, une comparaison fiable modèle par modèle ne peut pas être établie sans extrapolation. Par rapport à un module limité aux sorties analogiques, le DX012 apporte toutefois une différence documentée : deux groupes XLR peuvent être configurés pour des sorties stéréo AES à plusieurs fréquences. Il s’adresse principalement aux techniciens, intégrateurs et ingénieurs du son utilisant déjà un environnement SQ, Avantis, dLive ou AHM-64. Il est particulièrement cohérent pour un rack IEM, un rack d’amplificateurs ou une installation nécessitant des sorties distantes et une architecture DX évolutive.

"Le DX012 convient aux installations qui exigent douze sorties distantes, une configuration analogique ou AES et une liaison DX sécurisée par EtherCon." – Équipe technique Energyson, spécialiste des systèmes audio en réseau
