Allen & Heath
DX164-W

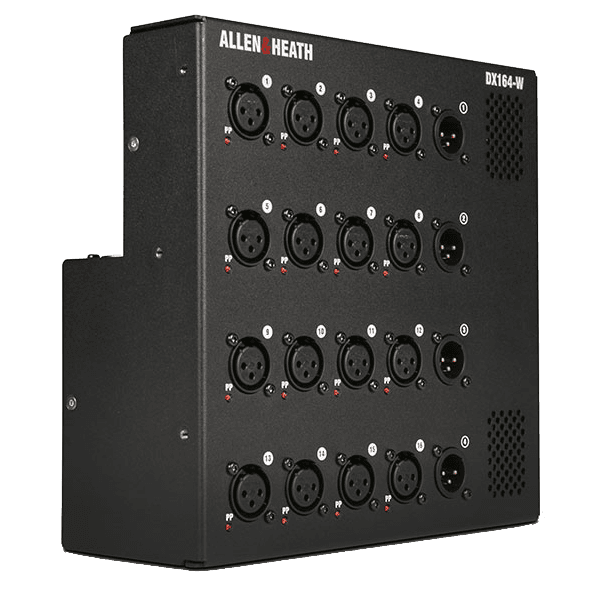

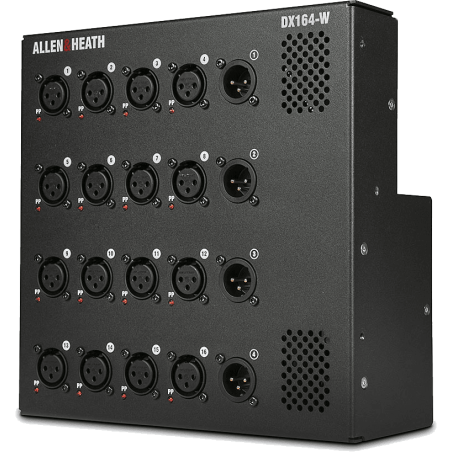

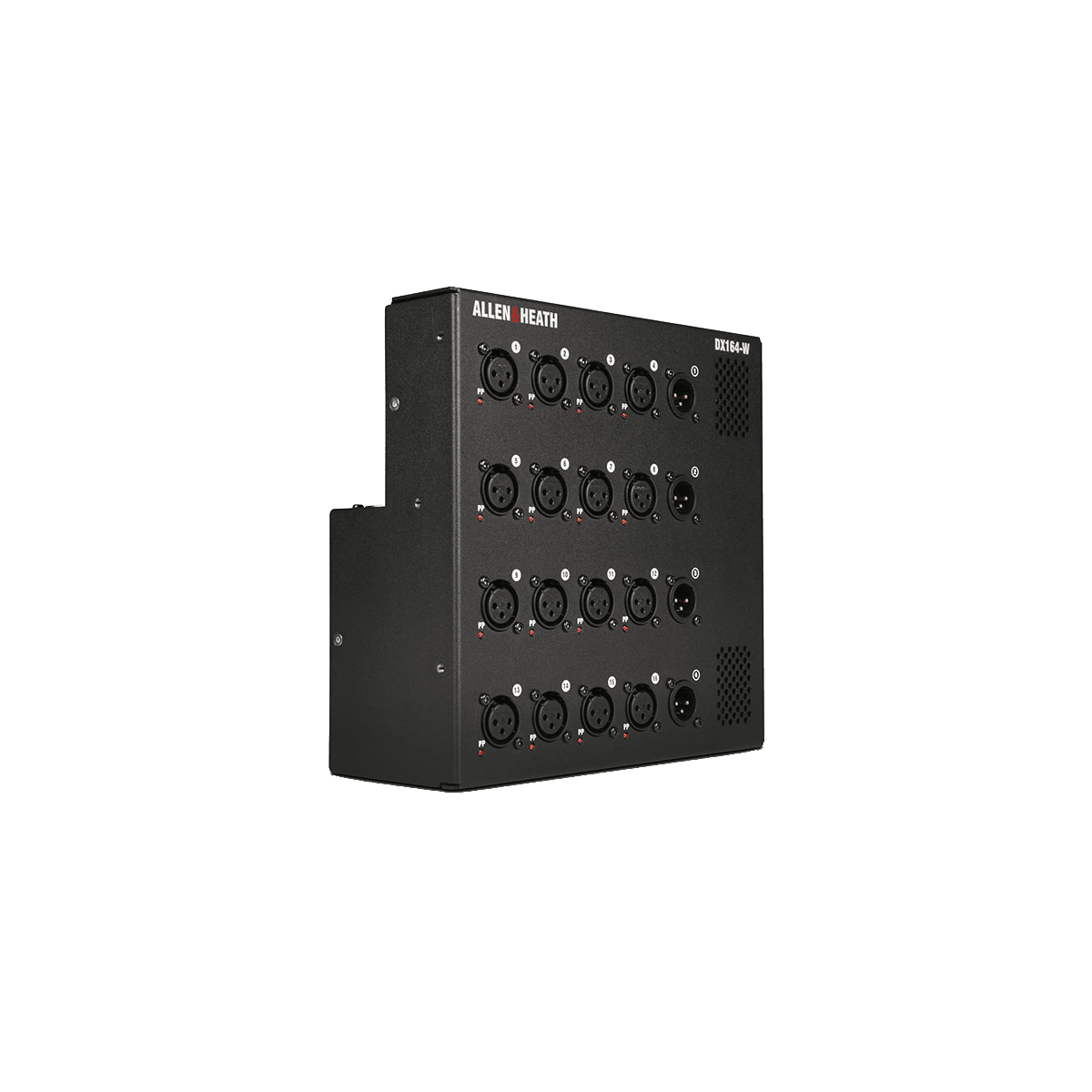

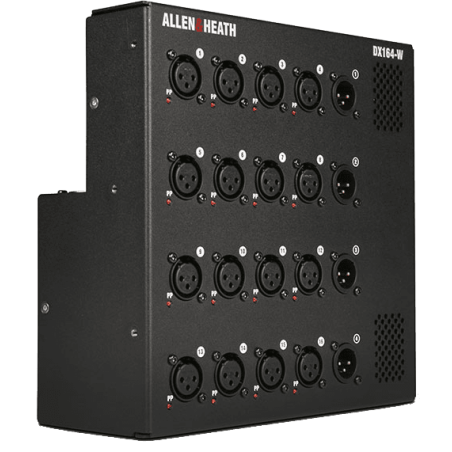

Boîtier de scène Allen & Heath DX164-W

Caractéristiques Allen & Heath DX164-W

• 16 préamplis micro rappelables à distance depuis la console de mixage numérique
• Voyants LED d'alimentation fantôme indépendants pour chaque canal d'entrée
• Modes cascade et redondant sélectionnables par interrupteur mécanique
• Châssis en acier conçu pour un montage mural, encastré ou en trappe escamotable
• Compatible avec les boîtiers NEMA standard 12" x 12" pour une intégration discrète
• Connecteurs EtherCon Neutrik verrouillables pour une liaison réseau audio fiable
• Mise à jour automatique du firmware lors de la connexion au système de mixage
• Alimentation DC utilisable comme source de secours redondante
• Contrôle complet du préampli distant via protocole Ethernet

Informations techniques Allen & Heath DX164-W

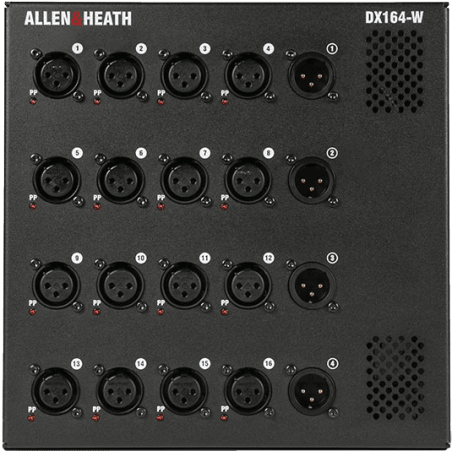

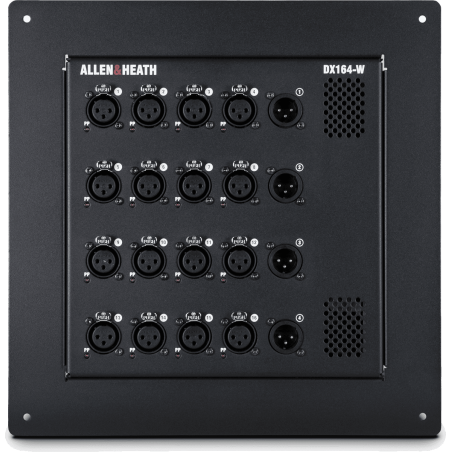

• Entrées : 16 x XLR femelle 3 broches avec alimentation fantôme 48 V
• Sorties : 4 x XLR mâle 3 broches

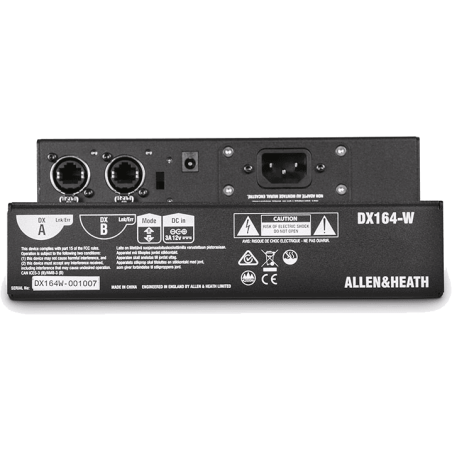

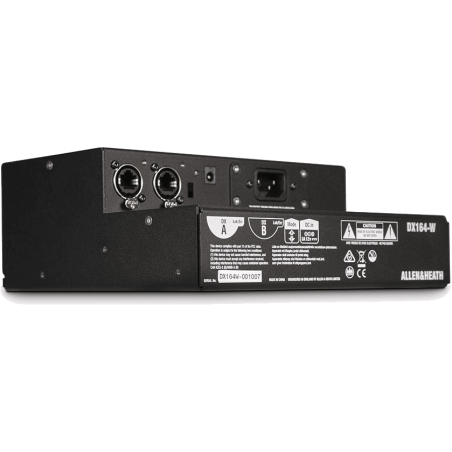

• Connectique numérique : 2 x EtherCon Neutrik DX Link
• Fréquence d'échantillonnage des convertisseurs : 96 kHz
• Conversion : analogique vers numérique et numérique vers analogique
• Alimentation principale : 100-240 V AC, 50/60 Hz
• Alimentation de secours : 12 V DC, 3 A maximum
• Dimensions : 210 x 210 x 87 mm
• Poids : 3,2 kg
• Compatibilité : consoles dLive, SQ, Avantis et processeur AHM-64
• Modes de connexion : cascade ou redondant via interrupteur mécanique

Les points clés du DX164-W Allen & Heath

Connectivité et intégration du boîtier de scène Allen & Heath DX164-W avec les systèmes dLive, SQ et AHM-64

Le boîtier de scène Allen & Heath DX164-W se connecte aux consoles de mixage numériques dLive, SQ, Avantis et au processeur AHM-64 via deux ports EtherCon Neutrik verrouillables. Ces connecteurs DX Link assurent le transport bidirectionnel des signaux audio numériques et des données de contrôle sur un seul câble réseau. Le protocole Ethernet intégré permet de piloter à distance chaque préampli micro depuis la surface de mixage, offrant un rappel complet des réglages de gain et d'alimentation fantôme. Cette intégration native dans l'écosystème Allen & Heath garantit une configuration rapide et une gestion centralisée de tous les points d'entrée et de sortie audio déportés, un atout pour les installations fixes en salle de conférence ou en lieu de culte.

Le DX164-W propose deux modes de connexion sélectionnables par un interrupteur mécanique situé sur le châssis. En mode redondant, le boîtier assure une liaison de secours vers un Mixrack ou une surface dLive Class S, garantissant la continuité du signal en cas de défaillance d'un câble réseau. En mode cascade, deux unités DX164-W peuvent être reliées en série avec un seul câble de connexion vers la console, ce qui simplifie le câblage sur les installations nécessitant un grand nombre d'entrées déportées. Cette flexibilité de connexion répond aux exigences des intégrateurs audiovisuels et des techniciens son qui recherchent une infrastructure réseau audio robuste et évolutive.

Le firmware du DX164-W se met à jour ou se rétrograde automatiquement dès que le boîtier est connecté au système de mixage numérique. Cette fonctionnalité supprime toute intervention manuelle et assure une compatibilité permanente entre le rack audio distant et la console. Les techniciens Energyson recommandent cette approche pour les installations permanentes où l'accès physique au boîtier peut être limité, comme les montages encastrés dans les murs ou les trappes de scène.

Qualité audio et préamplification du rack audio distant Allen & Heath DX164-W

Le DX164-W embarque 16 préamplis micro Allen & Heath avec des convertisseurs fonctionnant à une fréquence d'échantillonnage de 96 kHz. Cette résolution d'échantillonnage assure une bande passante étendue et une fidélité de conversion qui préserve la dynamique et la transparence des sources captées. Chaque canal d'entrée dispose d'un voyant LED indiquant l'état de l'alimentation fantôme 48 V, permettant une vérification visuelle rapide lors de la mise en service de microphones à condensateur. Les 4 sorties ligne XLR mâle 3 broches délivrent un signal analogique de qualité professionnelle pour alimenter des amplificateurs, des systèmes de monitoring ou des enregistreurs.

Tous les préamplis micro du DX164-W sont rappelables à distance via la console de mixage numérique. Les réglages de gain, d'alimentation fantôme et de pad sont mémorisés dans les scènes de la console, ce qui permet un rappel instantané lors des changements de configuration. Cette fonctionnalité est particulièrement appréciée dans les environnements de spectacle vivant et les salles polyvalentes où les configurations audio changent fréquemment. La qualité des préamplis Allen & Heath, reconnue dans le domaine du mixage live professionnel, assure un plancher de bruit réduit et une réponse en fréquence linéaire adaptée aux exigences des ingénieurs du son.

La conversion analogique-numérique et numérique-analogique intégrée au boîtier permet de transporter l'ensemble des signaux sur le réseau DX Link sans perte de qualité. Le traitement à 96 kHz offre une marge de manœuvre supplémentaire pour les applications exigeantes en termes de latence et de résolution audio. Energyson conseille ce niveau de conversion pour les projets d'installation fixe où la qualité sonore ne doit pas être compromise par la distance entre la scène et la régie.

Installation et montage du boîtier mural Allen & Heath DX164-W

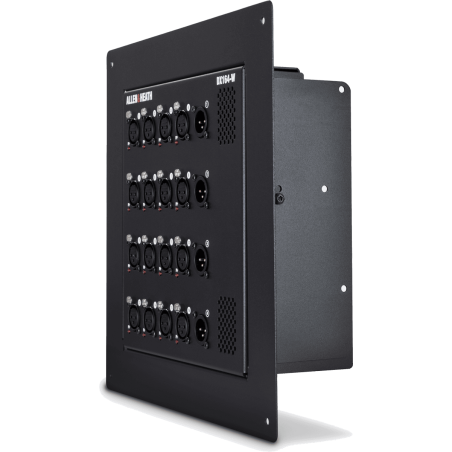

Le châssis en acier du DX164-W est dimensionné à 210 x 210 x 87 mm pour un poids de 3,2 kg, ce qui en fait un boîtier compact adapté à de multiples configurations de montage. Il peut être installé dans un boîtier NEMA standard de 12" x 12", monté horizontalement ou verticalement sur un mur, ou intégré en position encastrée dans une trappe de scène. Cette polyvalence de montage répond aux contraintes des théâtres, des studios de broadcast, des salles de conférence et des lieux de culte où le boîtier doit rester discret tout en restant accessible pour la maintenance.

L'alimentation du DX164-W accepte une tension secteur de 100 à 240 V AC en 50/60 Hz, ce qui le rend compatible avec les réseaux électriques internationaux. Une entrée d'alimentation 12 V DC 3 A maximum est également disponible et peut être utilisée comme source de secours redondante. Cette double alimentation assure la continuité du fonctionnement dans les installations critiques où une coupure de courant ne doit pas interrompre la diffusion audio. Les intégrateurs peuvent ainsi raccorder une alimentation sans interruption (ASI) sur l'entrée DC pour sécuriser le système.

La conception encastrable du DX164-W permet de dissimuler entièrement le boîtier dans une cloison ou un plancher de scène, ne laissant apparaître que les connecteurs XLR et EtherCon. Cette approche est privilégiée dans les installations architecturales où l'esthétique du lieu impose de masquer les équipements techniques. Energyson accompagne les intégrateurs dans le choix du type de montage le mieux adapté à chaque projet, en tenant compte des contraintes thermiques, d'accessibilité et de conformité aux normes d'installation.

Pourquoi choisir le boîtier de scène Allen & Heath DX164-W pour une installation fixe ?

Le DX164-W est conçu pour les installations fixes où la fiabilité et la discrétion du matériel audio sont prioritaires. Son format mural encastrable permet de déporter les entrées et sorties audio à proximité des sources sonores, réduisant ainsi les longueurs de câbles analogiques et les risques d'interférences. La compatibilité native avec les systèmes dLive, SQ, Avantis et AHM-64 garantit une intégration sans adaptateur ni convertisseur supplémentaire. Les modes cascade et redondant offrent une souplesse de déploiement qui s'adapte aussi bien à une salle de conférence avec un nombre limité de microphones qu'à un théâtre nécessitant plusieurs dizaines d'entrées réparties sur plusieurs points de connexion.

La double alimentation secteur et DC constitue un argument de poids pour les installations où la continuité de service est impérative. Les établissements recevant du public, les studios de diffusion et les salles de spectacle exigent des équipements capables de fonctionner sans interruption, même en cas de défaillance de l'alimentation principale. Le DX164-W répond à cette exigence avec son entrée 12 V DC utilisable comme source redondante. Energyson recommande ce boîtier pour les projets d'installation fixe qui nécessitent un rack audio distant compact, fiable et compatible avec l'écosystème Allen & Heath.

Comment configurer le Allen & Heath DX164-W en mode cascade ou redondant ?

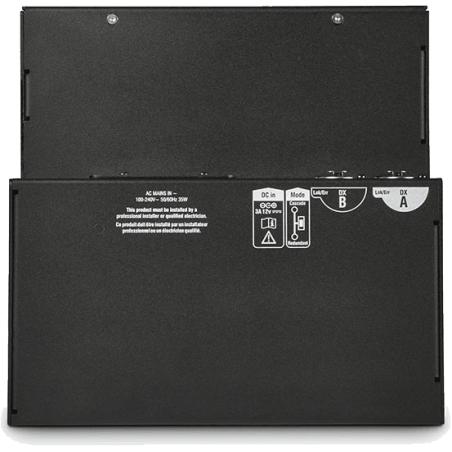

La sélection du mode de fonctionnement du DX164-W s'effectue à l'aide d'un interrupteur mécanique situé sur le châssis du boîtier. En position cascade, deux unités DX164-W peuvent être connectées en série sur un seul lien DX Link vers la console de mixage, ce qui permet de doubler le nombre d'entrées et de sorties déportées sans tirer de câble réseau supplémentaire vers la régie. Ce mode est adapté aux configurations de scène où les points de connexion sont éloignés les uns des autres et où le câblage doit rester simple. Chaque unité conserve ses 16 entrées et 4 sorties indépendantes, pilotées séparément depuis la console.

En position redondant, le DX164-W utilise ses deux ports EtherCon pour établir une double liaison avec un Mixrack ou une surface dLive Class S. Si le câble principal est endommagé ou déconnecté, le second lien prend automatiquement le relais sans interruption du signal audio. Ce mode est recommandé pour les événements en direct et les installations où toute coupure de son est inacceptable. Les techniciens Energyson conseillent de tester les deux modes en amont du déploiement pour vérifier la compatibilité avec la topologie réseau existante et le firmware de la console de mixage.

Notre avis d'expert Energyson sur le DX164-W

Le DX164-W est un rack audio distant qui tient ses promesses en matière de robustesse et de polyvalence de montage. Le châssis en acier encaisse sans problème les contraintes d'une installation permanente, que ce soit dans une trappe de scène ou encastré dans une cloison. Les 16 préamplis micro offrent un niveau de bruit faible et une réponse linéaire qui correspond au standard Allen & Heath. La gestion de l'alimentation fantôme par canal avec voyants LED individuels facilite le diagnostic sur site. Comparé au Midas DL16, le DX164-W se distingue par sa compatibilité native avec quatre gammes de consoles Allen & Heath et par ses modes cascade et redondant intégrés, ce qui en fait un choix plus flexible pour les installations multi-zones.

Ce boîtier convient particulièrement aux intégrateurs audiovisuels et aux techniciens son travaillant sur des installations fixes dans des salles de conférence, des lieux de culte ou des théâtres. La mise à jour automatique du firmware supprime une contrainte de maintenance non négligeable dans les projets où le boîtier est difficilement accessible après installation. La double alimentation AC/DC est un vrai atout pour les environnements critiques. Nous recommandons le DX164-W aux professionnels qui exploitent déjà un écosystème dLive, SQ, Avantis ou AHM-64 et qui recherchent un expandeur d'entrées/sorties fiable, compact et simple à déployer.

"Le DX164-W simplifie les installations encastrées grâce à ses deux modes de connexion et sa double alimentation, un gain de temps réel pour les intégrateurs." – Julien, technicien audiovisuel, Energyson (intégration et installation sonore professionnelle)
