Allen & Heath
DX168

Boîtier de scène numérique Allen & Heath DX168

Caractéristiques Allen & Heath DX168

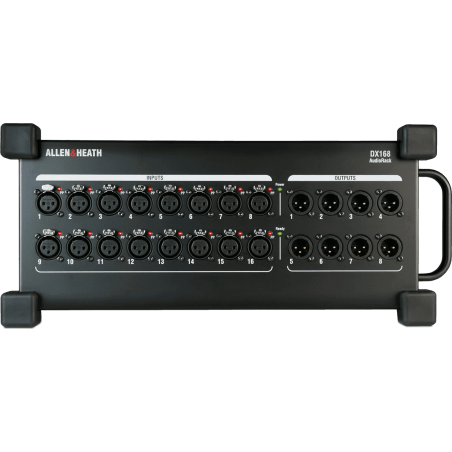

• Format portable adapté au positionnement direct sur scène.
• Poignée intégrée facilitant le déplacement entre les différentes zones d’exploitation.

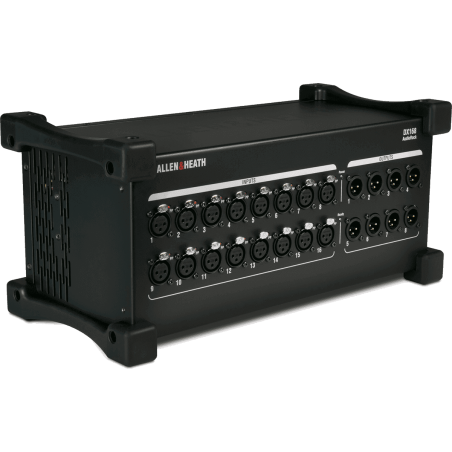

• Protections en caoutchouc conçues pour préserver le boîtier pendant le transport et l’utilisation.
• Voyants à LED signalant l’alimentation phantom sur les entrées micro XLR.

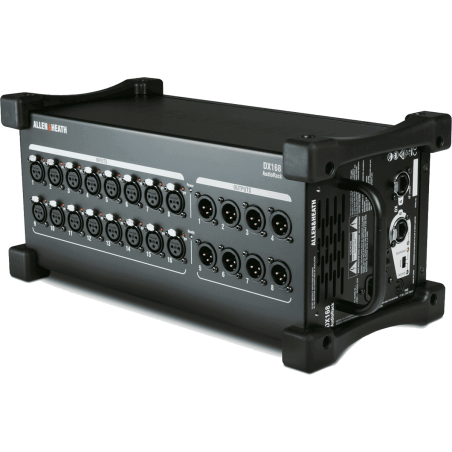

• Mode cascade permettant de relier deux boîtiers DX168 en chaîne.
• Liaison DX redondante disponible avec les systèmes dLive Classe S.

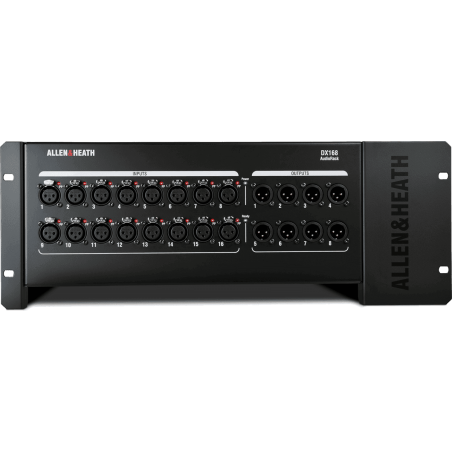

• Montage en rack 19 pouces possible avec le kit optionnel RK-AB168.

Informations techniques Allen & Heath DX168

• Boîtier de scène numérique fonctionnant à une fréquence audio de 96 kHz.

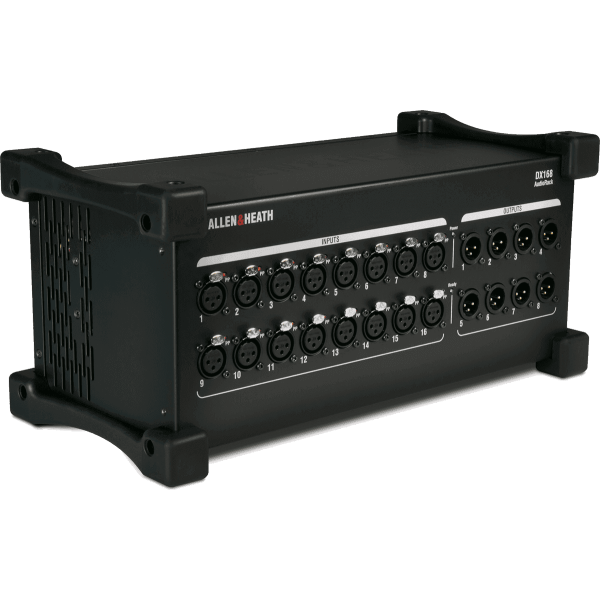

• Seize entrées micro analogiques sur connecteurs XLR.
• Huit sorties ligne analogiques sur connecteurs XLR.
• Communication avec le système dLive par protocole propriétaire DX.
• Connexion par câble de catégorie 5e ou supérieure sur une distance maximale de 100 mètres.
• Compatibilité avec les systèmes Allen & Heath dLive Classe S et Classe C.
• Connexion maximale de six DX168 pour atteindre 96 entrées et 48 sorties déportées.
• Mode cascade nécessitant le firmware dLive version 1.60 selon les informations fournies.

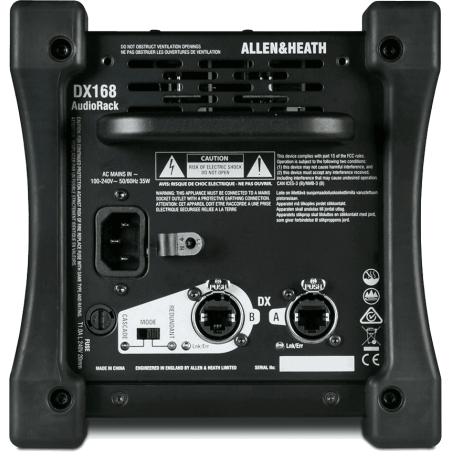

• Connexion redondante par deux câbles de catégorie 5e sur les systèmes dLive Classe S.
• Référence produit Allen & Heath : 59990.

Les points clés du DX168 Allen & Heath

Extension audio 96 kHz du boîtier de scène Allen & Heath DX168

Le boîtier de scène numérique Allen & Heath DX168 assure la liaison entre les connecteurs audio installés sur scène et un système dLive Classe S ou Classe C. Il rassemble seize entrées micro XLR et huit sorties ligne XLR dans une unité portable. La communication utilise le protocole propriétaire DX à 96 kHz, spécialement développé pour l’environnement dLive. Cette architecture permet de placer les connexions au plus près des microphones, instruments, retours ou équipements de diffusion, tout en conservant une liaison numérique vers le système principal. Les données fournies définissent ainsi une extension 16 x 8 adaptée aux configurations de sonorisation exploitant une console ou un système Allen & Heath dLive.

La liaison DX du DX168 fonctionne avec un câble de catégorie 5e ou supérieure sur une distance pouvant atteindre 100 mètres. Cette portée autorise l’éloignement du rack d’expansion par rapport au système dLive, selon la disposition de la scène, de la régie ou de l’installation. Un seul câble Cat5e suffit pour une connexion standard avec les systèmes dLive Classe S et Classe C. Sur un système Classe S, deux câbles peuvent être utilisés afin de créer une connexion DX redondante. Cette possibilité apporte une seconde liaison physique lorsqu’une configuration nécessite une continuité de connexion renforcée entre le boîtier de scène et le système de mixage.

La fréquence de fonctionnement de 96 kHz, la connectique XLR et la compatibilité dédiée à l’écosystème dLive constituent les éléments techniques vérifiés de cette extension audio. Le DX168 n’est pas présenté comme un boîtier universel pour d’autres plateformes numériques : sa liaison repose sur le protocole DX propriétaire. Avant son intégration, il convient donc de vérifier le modèle dLive utilisé, la longueur du câble et sa catégorie. Les informations transmises ne précisent aucune norme particulière ni durée de garantie. Ces éléments doivent être confirmés dans la documentation commerciale ou auprès du service technique Energyson avant une installation professionnelle permanente.

Pourquoi utiliser le DX168 Allen & Heath directement sur scène ?

Le format portable du DX168 permet de positionner les entrées et sorties XLR directement sur scène, à proximité des sources et des équipements raccordés. Le boîtier regroupe seize entrées micro pour les microphones ou signaux compatibles et huit sorties ligne destinées aux équipements nécessitant une alimentation audio depuis le système dLive. Cette disposition réduit la nécessité de centraliser toutes les connexions physiques au niveau du système principal. L’utilisateur dispose ainsi d’un point de raccordement identifiable et transportable, adapté aux changements de plateau, aux prestations itinérantes ou aux configurations dans lesquelles la régie se trouve éloignée de la scène.

Chaque entrée micro XLR possède une indication par LED de l’alimentation phantom. Cette signalisation permet de repérer visuellement l’état de cette alimentation depuis le boîtier, sans se limiter aux informations affichées par le système de contrôle. Le DX168 comprend également des protections en caoutchouc résistantes et une poignée de transport. Ces éléments répondent aux besoins pratiques d’un boîtier déplacé, posé puis reconnecté dans différents environnements. Ils ne modifient pas les capacités audio, mais contribuent à une manipulation plus simple et à la protection extérieure du rack d’expansion pendant les opérations courantes d’installation et de rangement.

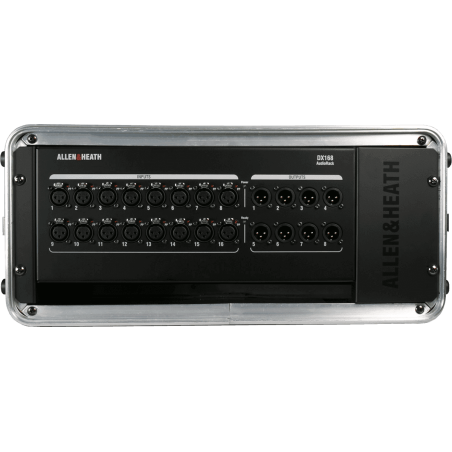

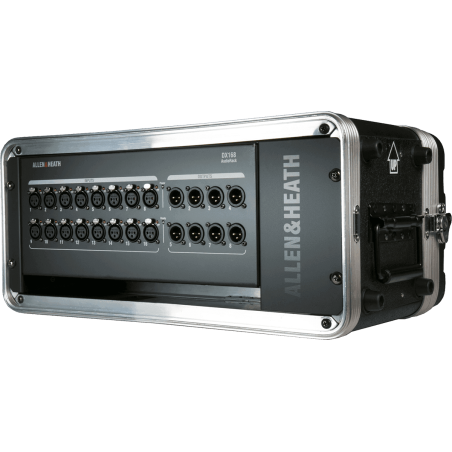

Pour une utilisation fixe, le DX168 peut être installé dans un rack standard de 19 pouces grâce au kit optionnel RK-AB168. Le même boîtier peut donc être exploité en position autonome sur scène ou intégré dans une baie prévue pour le transport et le câblage. Ce choix dépend de la fréquence des déplacements, de la protection recherchée et de l’organisation technique du système. La fiche fournie ne précise ni indice de protection, ni résistance mécanique chiffrée, ni certification spécifique. Une validation du montage, du câblage et des conditions d’exploitation avec un technicien Energyson reste pertinente pour une installation professionnelle structurée.

Comment connecter le boîtier de scène Allen & Heath DX168 à un système dLive ?

La connexion standard du DX168 à un système Allen & Heath dLive Classe S ou Classe C s’effectue avec un câble de catégorie 5e ou supérieure. La liaison utilise le protocole DX propriétaire et peut atteindre une longueur maximale de 100 mètres selon les informations fournies. Le boîtier doit être raccordé au port DX prévu sur le système compatible. Les seize entrées micro XLR et les huit sorties ligne XLR deviennent alors disponibles comme entrées et sorties déportées du système dLive. La compatibilité indiquée concerne précisément les systèmes Classe S et Classe C ; aucune compatibilité avec une autre gamme n’est documentée dans les éléments transmis.

Le mode cascade permet de relier deux DX168 en chaîne, ou daisy chaining, afin d’ajouter des entrées et sorties supplémentaires sur une même architecture. Les informations fournies indiquent que cette fonction nécessite le firmware version 1.60 du système dLive. Avant le raccordement, il est donc nécessaire de contrôler la version du firmware et la disponibilité des ports correspondant à la configuration prévue. La cascade ne modifie pas les capacités propres de chaque unité : chaque DX168 conserve seize entrées micro et huit sorties ligne. Elle permet d’associer plusieurs boîtiers dans une topologie adaptée à un plateau plus étendu.

Jusqu’à six DX168 peuvent être connectés à un système dLive Classe S ou Classe C, pour un total maximal annoncé de 96 entrées et 48 sorties déportées. Avec un système Classe S, une connexion redondante peut être mise en place au moyen de deux câbles Cat5e entre le rack d’expansion et le système dLive. La fiche ne détaille pas les procédures de configuration logicielle, l’affectation des ports ou les restrictions éventuelles liées à chaque modèle dLive. Energyson peut accompagner la vérification de la topologie, du firmware et du câblage avant la mise en service d’une configuration comportant plusieurs boîtiers.

Installation, transport et évolutivité du rack d’expansion Allen & Heath DX168

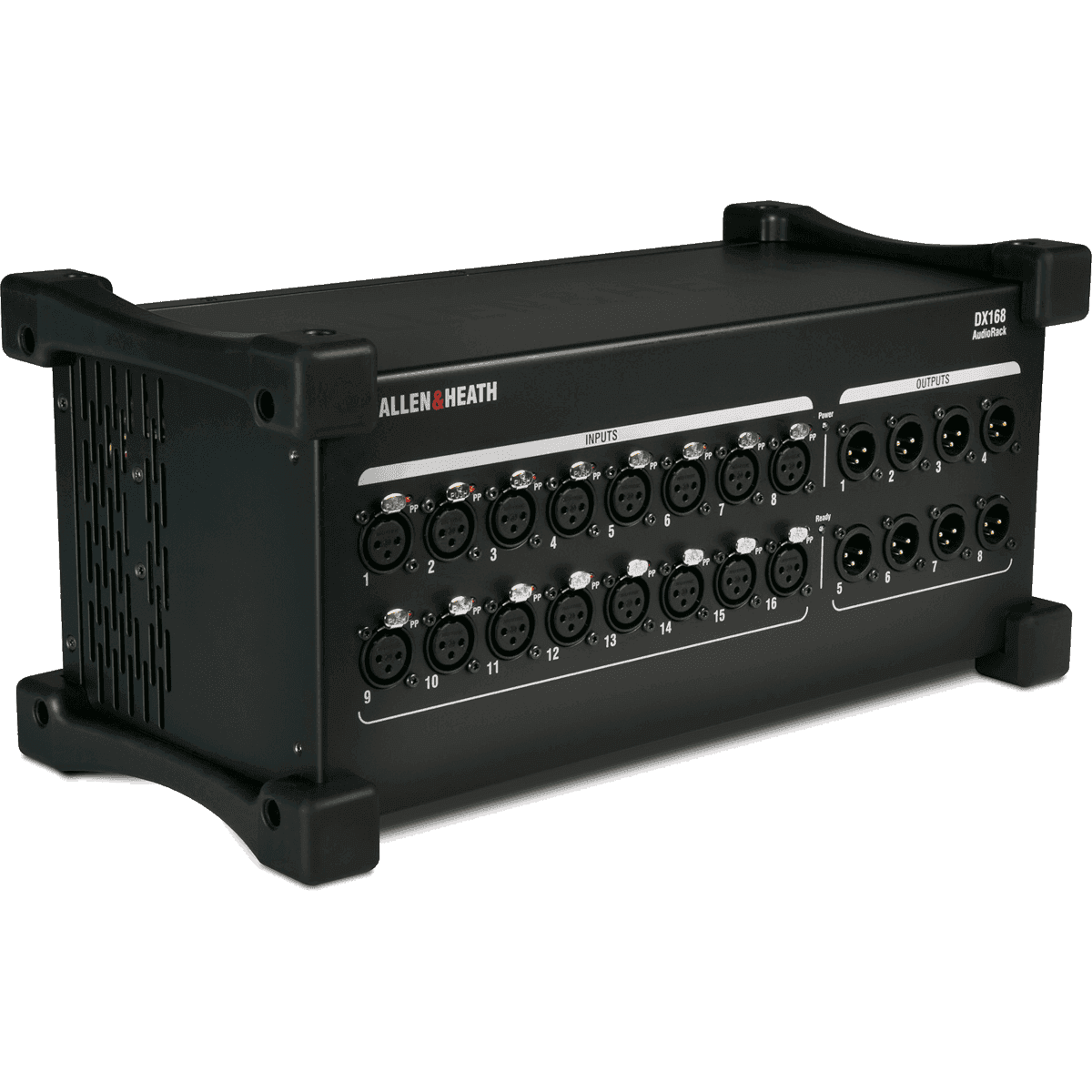

Le DX168 est livré sous la forme d’un rack d’expansion portable équipé de protections en caoutchouc et d’une poignée. Cette conception permet une installation directe sur scène sans imposer immédiatement l’emploi d’une baie 19 pouces. Le boîtier peut être déplacé entre plusieurs emplacements en fonction du plan de scène et de la distribution des microphones ou des sorties ligne. Sa connectique 16 x 8 centralise les branchements analogiques dans un format unique, tandis que la liaison DX transporte les signaux vers le système dLive. Cette organisation convient aux prestations nécessitant des changements de configuration ou un déploiement rapide des connexions.

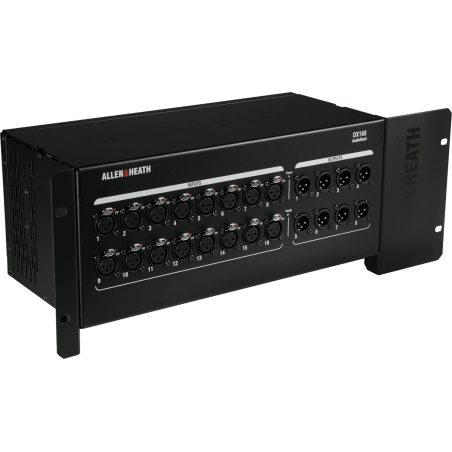

Le kit optionnel RK-AB168 permet de monter le DX168 dans un rack de 19 pouces. Cette possibilité facilite son intégration dans un système câblé, une baie mobile ou une installation permanente. Le kit n’est pas présenté comme un accessoire inclus et doit donc être prévu séparément lorsque le montage en rack est nécessaire. Le choix entre utilisation autonome et montage en baie dépend principalement des conditions de transport et de l’organisation du câblage. Les dimensions, le poids et le nombre d’unités occupées dans un rack ne figurent pas dans les informations fournies et ne doivent pas être déduits sans documentation complémentaire.

L’évolutivité repose sur la connexion de plusieurs unités DX168 au système dLive. Une seule unité apporte seize entrées micro et huit sorties ligne, tandis que six unités permettent d’atteindre 96 entrées et 48 sorties. Le mode cascade de deux boîtiers facilite la distribution des connexions sur plusieurs zones du plateau, sous réserve du firmware requis. Cette capacité doit être planifiée avec les ports disponibles, la longueur des câbles et la compatibilité du système Classe S ou Classe C. Pour préserver la fiabilité d’exploitation, Energyson recommande de valider la topologie complète, les accessoires de rack et les conditions de garantie avant le déploiement.

Notre avis d’expert Energyson sur DX168

À la lecture des caractéristiques fournies, le DX168 se distingue par une architecture clairement dédiée aux systèmes Allen & Heath dLive. Ses seize entrées micro XLR, ses huit sorties ligne XLR et sa liaison DX à 96 kHz répondent aux besoins d’un plateau nécessitant des entrées et sorties déportées. La portée maximale de 100 mètres sur câble Cat5e, le mode cascade et la redondance disponible avec la Classe S sont des points techniques à considérer lors de la conception du réseau audio. La poignée, les protections en caoutchouc et le kit rack optionnel permettent d’envisager aussi bien une utilisation mobile qu’une intégration fixe.

Aucune fiche de produit concurrent n’ayant été fournie, une comparaison directe de modèle à modèle ne peut pas être établie sans ajouter de données non vérifiées. Pour comparer le DX168 à un autre boîtier de scène du même segment, il faut contrôler le nombre d’entrées et sorties, la fréquence audio, la portée, le protocole, la redondance et la compatibilité avec le système de mixage. Le DX168 s’adresse principalement aux techniciens, régisseurs, prestataires et installateurs déjà équipés d’un système dLive Classe S ou Classe C. Il est moins pertinent lorsqu’une compatibilité avec une autre plateforme numérique est indispensable.

"Le DX168 apporte des connexions XLR déportées cohérentes avec l’écosystème dLive, sous réserve de vérifier le firmware, le câblage et la topologie." – Équipe technique Energyson, sonorisation numérique
