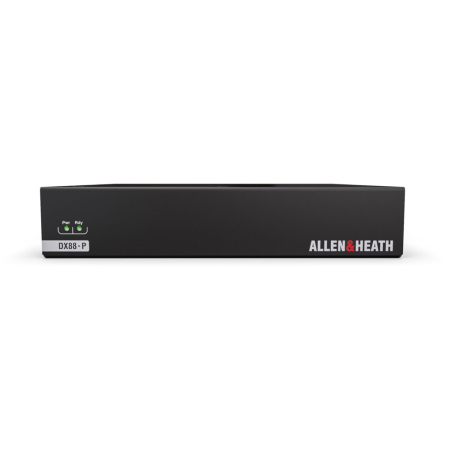

Boîtier de scène numérique Allen & Heath DX88-P

Caractéristiques Allen & Heath DX88-P

• Étend les entrées et sorties analogiques d’un système de mixage compatible.
• Connexion Plug and Play sans configuration d’adresse IP.
• Contrôle à distance des préamplis depuis le système de mixage numérique.
• Rappel des réglages des préamplis dans les scènes enregistrées.
• Mode cascade pour intégrer plusieurs expandeurs dans un même système.
• Connecteurs Phoenix/Euroblock adaptés au câblage des installations fixes.
• Format compact compatible avec un montage en rack optionnel.

Informations techniques Allen & Heath DX88-P

• Fréquence de fonctionnement numérique de 96 kHz.
• Huit entrées micro/ligne sur connecteurs Phoenix/Euroblock.
• Huit sorties ligne sur connecteurs Phoenix/Euroblock.
• Alimentation fantôme de 48 V pour les entrées microphone.
• Connexion Ethernet RJ45 DX A et port de cascade RJ45 DX B.
• Compatibilité avec les systèmes Allen & Heath AHM, SQ, Avantis et dLive.
• Utilisation avec des câbles d’une longueur maximale de 100 m.
• Alimentation externe de 12 V courant continu et 3,3 A.
• Puissance maximale de 39,6 W.
• Dimensions de 216 × 195 × 43 mm.
• Poids de 1,51 kg.
• Fonctionnement jusqu’à une température de 40 °C.

Les points clés du DX88-P Allen & Heath

Comment le boîtier de scène Allen & Heath DX88-P étend-il un système de mixage ?

Le boîtier de scène Allen & Heath DX88-P ajoute huit entrées micro/ligne et huit sorties ligne analogiques à un système AHM, SQ, Avantis ou dLive. Les signaux sont raccordés sur des connecteurs Phoenix/Euroblock, une interface couramment utilisée dans les installations fixes pour organiser un câblage permanent. La liaison avec le système de mixage passe par le port Ethernet RJ45 DX A. Cette architecture permet de déporter les connexions analogiques à proximité des sources, des équipements de diffusion ou des zones techniques, tout en conservant le traitement et le contrôle depuis la console ou le processeur Allen & Heath compatible.

Le protocole Ethernet permet de contrôler à distance les préamplis microphone du DX88-P depuis le système de mixage numérique. Les réglages des préamplis peuvent être rappelés avec les scènes enregistrées, ce qui facilite la restitution d’une configuration connue dans une salle polyvalente, un espace de conférence ou une installation audio distribuée. L’alimentation fantôme de 48 V permet également d’utiliser des microphones compatibles nécessitant cette tension. L’intégrateur peut ainsi centraliser le réglage des niveaux, l’alimentation des entrées et le rappel des paramètres sans intervenir directement sur le boîtier installé dans une baie ou une zone technique.

Le fonctionnement Plug and Play évite de définir une adresse IP avant l’utilisation. Lorsque le DX88-P est connecté à un système compatible, son logiciel interne se met à jour automatiquement. Ces fonctions réduisent les opérations de configuration lors de l’intégration ou du remplacement d’une unité. La compatibilité annoncée avec les plateformes AHM, SQ, Avantis et dLive permet d’utiliser le même expandeur dans plusieurs environnements Allen & Heath. La conception robuste mentionnée, la mise à jour automatique et le fonctionnement jusqu’à 40 °C constituent des éléments factuels à prendre en compte lors du dimensionnement technique réalisé avec l’expertise Energyson.

Connectique Phoenix et réseau Ethernet du boîtier de scène Allen & Heath DX88-P

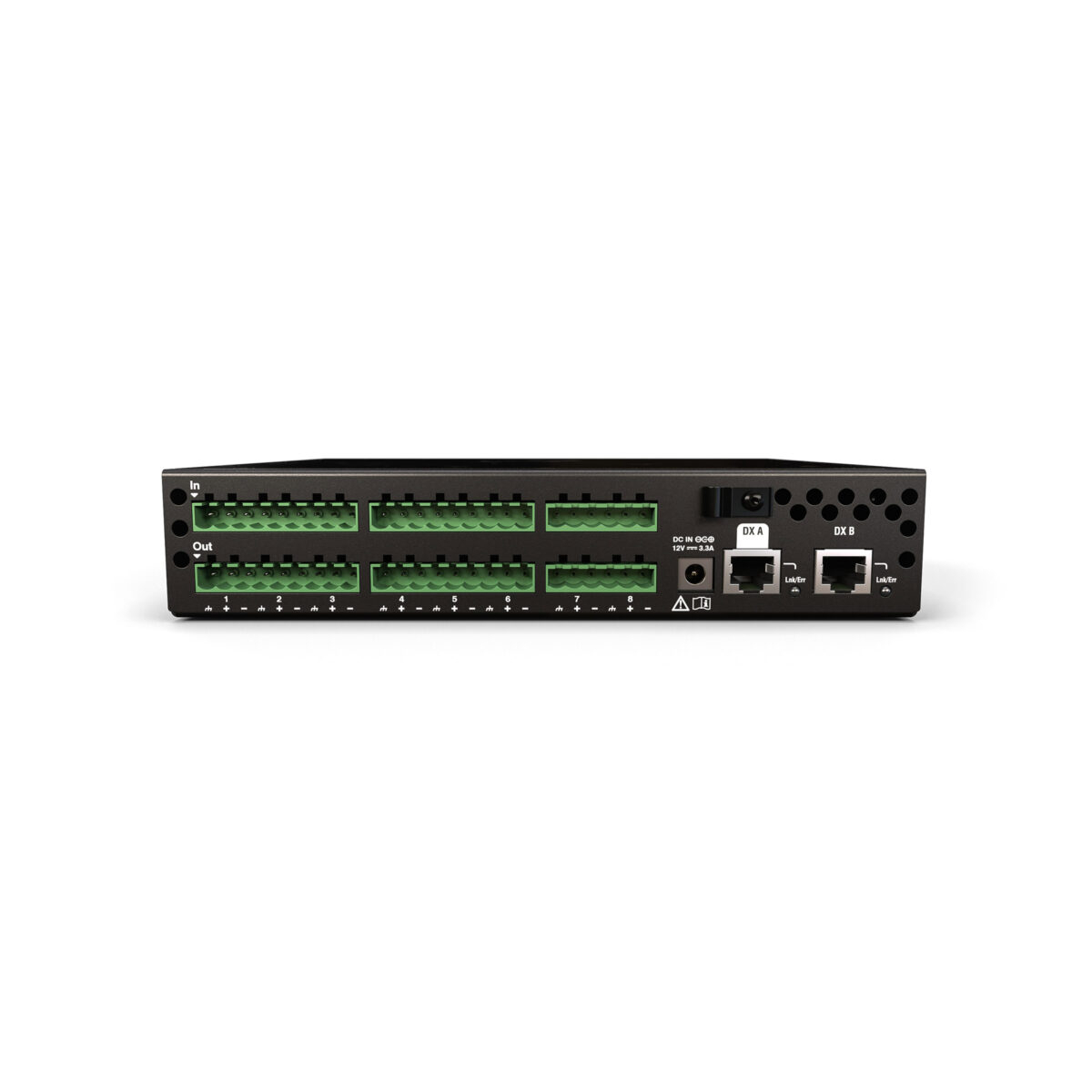

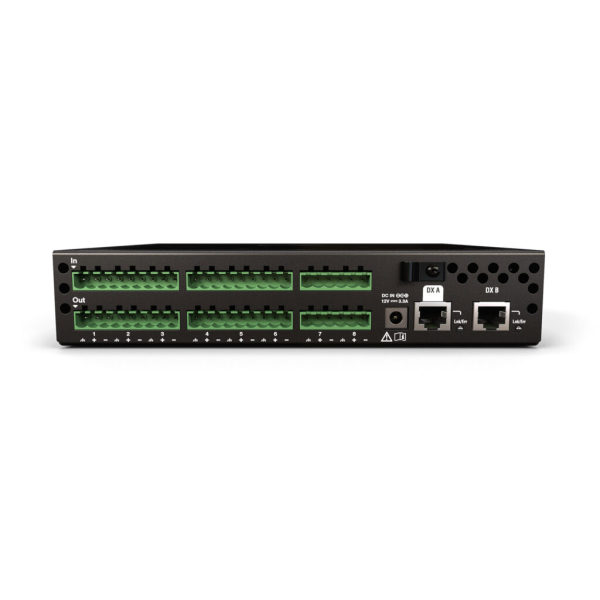

Le DX88-P utilise huit connecteurs d’entrée et huit connecteurs de sortie au format Phoenix/Euroblock. Les entrées acceptent des signaux microphone ou ligne, tandis que les sorties sont destinées aux signaux de niveau ligne. Cette connectique répond aux besoins d’un câblage fixe dans une baie technique, une salle de spectacle, un espace de réunion ou une installation multipoint. Les borniers permettent de raccorder les lignes analogiques sans multiplier les connecteurs de façade. Le format 8 × 8 facilite également l’identification des canaux et la répartition des entrées et sorties entre plusieurs zones ou équipements du système audio installé.

La liaison numérique principale est assurée par le port RJ45 DX A. Le port RJ45 DX B est consacré à la connexion en série et au mode cascade. Plusieurs unités DX88-P peuvent ainsi être ajoutées à un système, sous réserve du dimensionnement et des capacités du système de mixage Allen & Heath utilisé. Les câbles peuvent atteindre une longueur maximale de 100 m, ce qui permet d’éloigner le boîtier de la console, du processeur AHM ou de la régie. Cette distance facilite la distribution des entrées et sorties dans un bâtiment ou entre une scène et une zone de contrôle.

Le réseau transporte les signaux entre l’expandeur et le système de mixage, tout en permettant le contrôle à distance des préamplis. Le DX88-P ne demande aucun adressage IP manuel, ce qui simplifie son raccordement initial. La compatibilité doit néanmoins être limitée aux systèmes indiqués dans les informations fournies : AHM, SQ, Avantis et dLive. Aucun autre protocole ou système tiers n’est documenté. Pour une installation fiable, Energyson peut s’appuyer sur les données disponibles concernant le type de connecteur, la longueur maximale de câble, le mode cascade et la mise à jour automatique afin de vérifier la cohérence du câblage prévu.

Pourquoi le boîtier de scène Allen & Heath DX88-P convient-il aux installations fixes ?

Le boîtier de scène numérique Allen & Heath DX88-P a été conçu pour les installations fixes. Ses connecteurs Phoenix/Euroblock permettent de réaliser un raccordement analogique permanent pour huit entrées micro/ligne et huit sorties ligne. Cette organisation convient aux intégrateurs, installateurs et concepteurs de systèmes qui souhaitent augmenter les entrées et sorties d’un processeur AHM ou d’un système SQ, Avantis ou dLive. Le format de 216 × 195 × 43 mm limite l’encombrement dans une zone technique, tandis que le poids de 1,51 kg facilite son intégration dans une baie ou un mobilier prévu pour l’équipement audio.

Le kit de montage en rack est proposé en option. Il permet d’installer jusqu’à deux unités DX88-P dans un seul emplacement de rack prévu par ce kit. Cette possibilité aide à regrouper seize entrées et seize sorties analogiques lorsque deux unités sont utilisées, sans modifier le principe de connexion propre à chaque expandeur. Le mode cascade et les ports DX A et DX B simplifient l’organisation du réseau entre les unités et le système de mixage. L’installateur doit toutefois prévoir le kit séparément, ainsi que l’espace nécessaire aux câbles Phoenix, aux câbles RJ45 et aux alimentations externes.

Le DX88-P fonctionne avec une alimentation externe de 12 V courant continu, 3,3 A, pour une puissance maximale indiquée de 39,6 W. Le bloc d’alimentation est fourni. L’appareil est prévu pour fonctionner jusqu’à une température de 40 °C, donnée utile pour vérifier les conditions de la baie technique ou du local d’exploitation. Sa conception robuste est présentée comme adaptée aux applications de mixage professionnelles. La fiabilité de l’installation dépend également du respect de la température maximale, de la longueur de câble et des caractéristiques d’alimentation, des points que l’expertise Energyson peut contrôler lors de l’étude du système.

Installation, alimentation et évolutivité du boîtier de scène Allen & Heath DX88-P

L’installation du DX88-P commence par le raccordement des huit entrées et des huit sorties sur les borniers Phoenix/Euroblock, puis par la connexion du port DX A au système de mixage compatible. Aucun adressage IP n’est nécessaire. Le boîtier est reconnu selon un fonctionnement Plug and Play, et son logiciel interne se met automatiquement à jour lorsqu’il est connecté au système. Cette procédure limite les réglages réseau manuels et facilite la mise en service dans une installation Allen & Heath. Le technicien doit néanmoins vérifier la compatibilité du système hôte, la longueur du câble et la bonne affectation des entrées et sorties avant l’exploitation.

L’évolutivité repose sur le mode cascade et sur la possibilité d’ajouter plusieurs unités DX88-P au même système. Le port DX B permet la connexion en série vers une autre unité. Cette architecture peut répondre à une augmentation progressive du nombre de lignes analogiques, par exemple lors de l’extension d’une salle, de l’ajout de microphones ou de la création de nouvelles zones de diffusion. Les informations fournies ne précisent pas un nombre maximal universel d’unités, celui-ci devant donc être vérifié selon le système AHM, SQ, Avantis ou dLive concerné. Le dimensionnement doit aussi intégrer les alimentations externes de chaque expandeur.

Le bloc d’alimentation fourni délivre 12 V courant continu et 3,3 A. La puissance maximale annoncée est de 39,6 W. Le montage en rack nécessite le kit optionnel, capable de recevoir jusqu’à deux DX88-P. Ces données permettent d’anticiper l’espace, la distribution électrique et l’organisation du câblage dans la baie. La limite de fonctionnement à 40 °C doit être intégrée aux conditions d’installation. La robustesse annoncée, le rappel des préamplis par scène et la mise à jour logicielle automatique contribuent à une exploitation régulière. L’expertise Energyson permet de confronter ces caractéristiques aux contraintes réelles du projet.

Notre avis d’expert Energyson sur DX88-P

Lors de l’étude d’une installation fixe Allen & Heath, le DX88-P présente une architecture cohérente pour déporter huit entrées micro/ligne et huit sorties analogiques. Les borniers Phoenix/Euroblock, le contrôle distant des préamplis et le rappel des réglages par scène répondent aux besoins d’une intégration durable. Le fonctionnement sans adressage IP réduit les étapes de mise en service, tandis que les ports DX A et DX B rendent la connexion et la cascade lisibles. Nous retenons aussi les données pratiques concernant la liaison jusqu’à 100 m, l’alimentation externe fournie et le fonctionnement jusqu’à 40 °C.

Face à un expandeur 8 × 8 concurrent du même segment, la comparaison doit porter sur la connectique analogique, le protocole réseau, la compatibilité avec le système hôte, la longueur de câble et les possibilités de cascade. Le DX88-P documente précisément ces points pour les environnements AHM, SQ, Avantis et dLive, mais aucune compatibilité avec un système tiers n’est indiquée. Le kit rack reste optionnel et doit être prévu séparément. Ce modèle convient principalement aux intégrateurs, installateurs et techniciens utilisant déjà un écosystème de mixage Allen & Heath et recherchant une extension analogique fixe sur borniers.

« Le DX88-P facilite le déport de huit entrées et huit sorties tout en conservant le contrôle des préamplis depuis le système Allen & Heath. » – Marc, technicien intégration, Energyson (systèmes de mixage)
