Sennheiser
EW-D AB (Q)

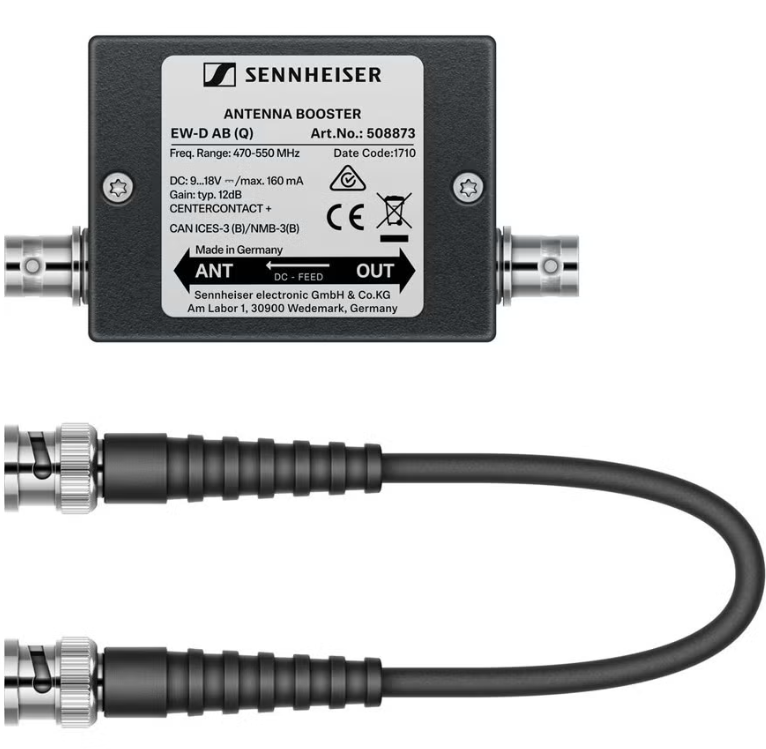

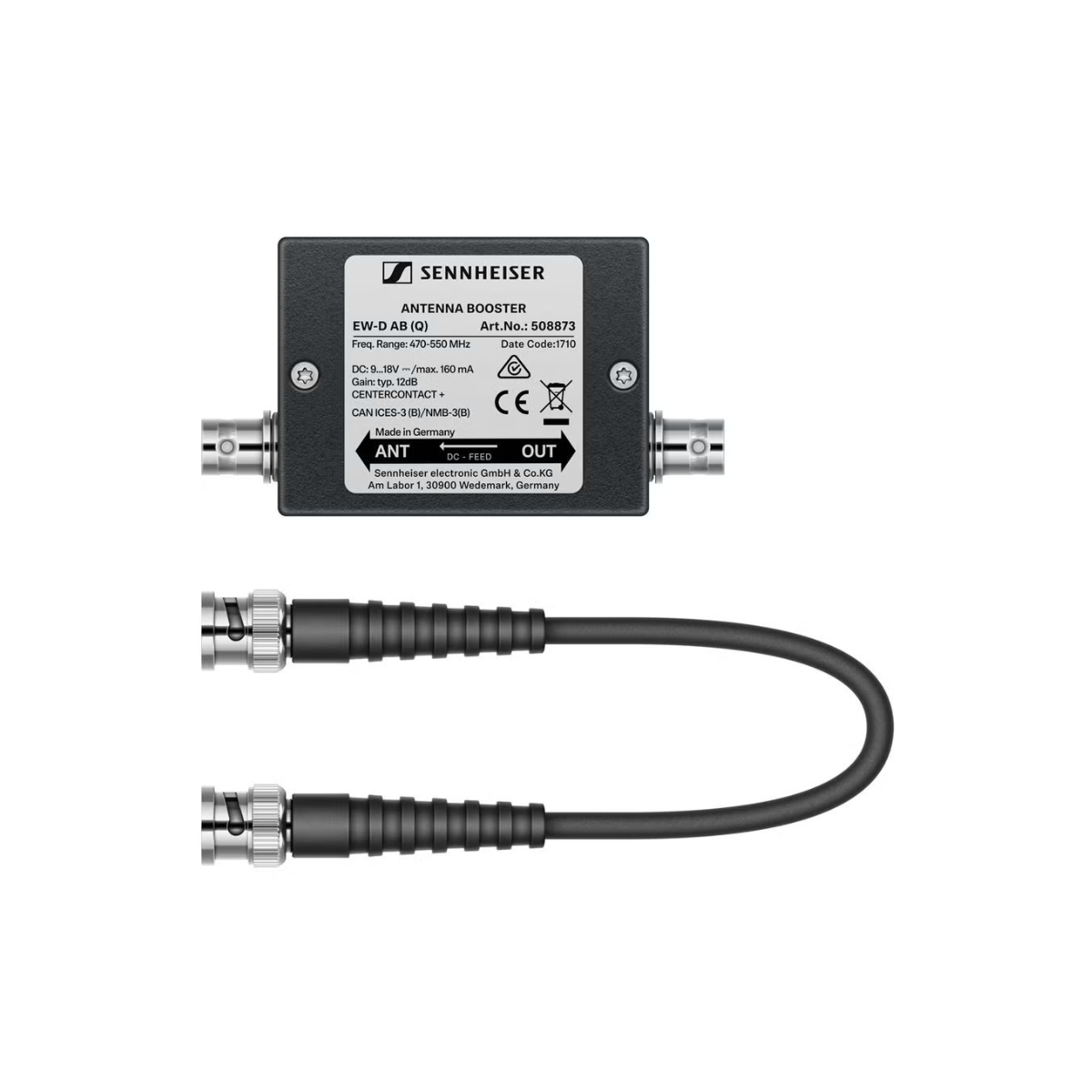

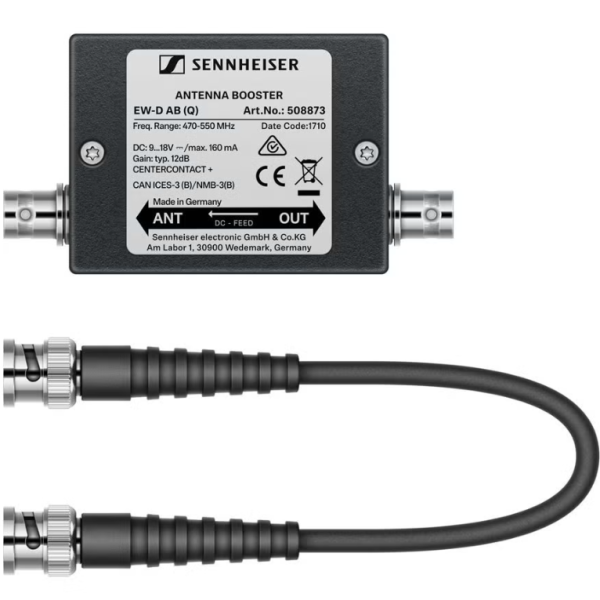

Amplificateur Sennheiser EW-D AB (Q)

Caractéristiques Sennheiser EW-D AB (Q)

• Booster d’antenne compact et léger
• Gain de 10 dB pour signaux RF
• Bande de fréquence Q (470-550 MHz)
• Optimisé pour systèmes EW-D et EW-DX
• Connecteurs BNC professionnels
• Voyant LED pour alimentation DC
• Renvoi de courant continu (DC)
• Alimentation via splitter EW-D ASA
• Construction robuste et fiable
• Livré avec câble BNC et notice

Informations techniques Sennheiser EW-D AB (Q)

• Poids : 173 g
• Dimensions : 125 x 85 x 30 mm
• Type : booster d’antenne
• Gain fixe : 10 dB
• Bande : Q (470-550 MHz)
• Connecteurs : BNC
• Alimentation : 9-18 V DC
• Renvoi de courant : oui
• Voyant LED : alimentation OK
• Accessoires : câble BNC, manuel

Amplification RF optimisée avec gain fixe de 10 dB

Le Sennheiser EW-D AB (Q) améliore la qualité du signal RF grâce à un gain de 10 dB parfaitement calibré. Ce booster d’antenne est conçu pour renforcer les signaux dans la plage de fréquences spécifiée tout en maintenant un excellent rapport signal/bruit. L’amplification est suffisante pour compenser les pertes dues aux longueurs de câble ou aux antennes éloignées.

Contrairement aux systèmes à gain variable, ce modèle garantit une amplification stable et constante. Cela permet une meilleure fiabilité lors de concerts, événements en direct ou installations audiovisuelles permanentes. Ce choix technique est idéal pour maintenir l'intégrité du signal.

La performance RF est cruciale dans les environnements complexes. Avec ses 10 dB de gain, ce modèle assure une réception fiable même à distance. Il est donc parfaitement adapté aux configurations pro qui nécessitent une couverture étendue sans compromis sur la stabilité.

Bande de fréquences Q (470-550 MHz) pour une compatibilité étendue

Le modèle EW-D AB (Q) couvre la bande de fréquences Q, soit de 470 à 550 MHz, ce qui le rend parfaitement adapté à une utilisation dans de nombreuses zones géographiques. Cette gamme est fréquemment utilisée pour les systèmes sans fil professionnels en Europe, notamment dans les environnements broadcast ou scéniques.

La bande Q offre une bonne tolérance aux interférences et une large compatibilité avec les émetteurs et récepteurs Evolution Wireless Digital. Cela signifie que l’amplificateur peut être intégré sans contrainte dans des installations déjà existantes.

Travailler dans une bande bien définie comme la 470-550 MHz permet aussi une gestion précise de la planification RF. Cela aide les ingénieurs du son à éviter les interférences et à garantir des performances constantes lors d’événements critiques.

Installation simplifiée grâce aux connecteurs BNC et renvoi CC

Les connecteurs BNC du Sennheiser EW-D AB (Q) facilitent une installation rapide et fiable. Très répandus dans les environnements professionnels, ils assurent une connexion sécurisée et une transmission RF optimale sans perte.

Le système de renvoi de courant continu permet d’alimenter un second amplificateur via le même câble coaxial, ce qui est particulièrement utile dans les installations longues ou en chaîne. Cela réduit le besoin de câbles d’alimentation supplémentaires et simplifie le déploiement sur site.

La combinaison de connecteurs standardisés et de renvoi CC intégré rend ce booster extrêmement pratique à installer, même pour les équipes techniques mobiles. Il contribue à une infrastructure RF plus propre, plus compacte et plus fiable.

Indicateur LED pour une alimentation sécurisée

Le voyant LED vert intégré au EW-D AB (Q) informe en temps réel de l’état de l’alimentation en courant continu. Cette fonction de diagnostic visuel permet de détecter immédiatement une absence d’alimentation ou un défaut de câble.

Ce retour visuel est essentiel dans les environnements scéniques ou broadcast où le temps de réaction doit être rapide. L’opérateur peut ainsi vérifier d’un coup d’œil si le système est prêt à fonctionner sans passer par des tests complexes.

Cette LED est un gage de sécurité opérationnelle. Elle permet de garantir que le booster est bien alimenté via le splitter ASA et qu’il fonctionne dans les conditions optimales prévues par Sennheiser, évitant ainsi les coupures imprévues.

FAQ sur l’amplificateur Sennheiser EW-D AB (Q)

Comment raccorder correctement le Sennheiser EW-D AB (Q) ?

Connectez le EW-D AB (Q) entre l’antenne déportée et le splitter EW-D ASA à l’aide du câble BNC fourni. Respectez le sens de branchement indiqué sur l’étiquette du produit. Vérifiez ensuite que la LED verte s’allume pour valider l’alimentation DC.

Le EW-D AB (Q) est-il compatible avec toutes les antennes ?

Il est compatible avec les antennes disposant d’un bloc CC. Cela garantit un fonctionnement sécurisé du renvoi d’alimentation. Utiliser des antennes non compatibles peut causer des courts-circuits et endommager l’équipement.

Peut-on utiliser cet amplificateur avec des fréquences hors bande Q ?

Non, le modèle EW-D AB (Q) est calibré pour la bande Q (470-550 MHz). L'utilisation en dehors de cette plage pourrait entraîner une amplification inefficace ou des interférences. Il est crucial de respecter la gamme de fréquences.

Quel est l’intérêt du gain de 10 dB sur le EW-D AB (Q) ?

Le gain de 10 dB permet de compenser les pertes de signal liées aux câbles ou à la distance entre l’antenne et le récepteur. Cela garantit une réception claire, même avec des antennes éloignées dans des installations complexes.

Est-il possible de chaîner deux EW-D AB (Q) ?

Oui, grâce au renvoi de courant continu intégré, vous pouvez raccorder deux unités en série avec un seul point d’alimentation. Cela simplifie l’installation dans les configurations multi-antennes.

Quels câbles faut-il utiliser avec le EW-D AB (Q) ?

Le EW-D AB (Q) utilise des câbles coaxiaux BNC standard. Un câble est fourni dans l’emballage. Il est recommandé d’utiliser des câbles blindés de bonne qualité pour assurer la meilleure transmission possible.

Comment savoir si l’amplificateur fonctionne correctement ?

La LED verte intégrée s’allume lorsque l’amplificateur reçoit suffisamment de courant via le câble d’antenne. Si elle reste éteinte, vérifiez le branchement, l’alimentation et le type d’antenne utilisée.

Est-ce que le EW-D AB (Q) est compatible avec le EW-DX ?

Oui, cet amplificateur est pleinement compatible avec les systèmes EW-D et EW-DX. Il s’intègre parfaitement dans l’écosystème Sennheiser pour une solution RF fiable et cohérente.

Quels sont les avantages des connecteurs BNC ?

Les connecteurs BNC offrent une connexion rapide, sécurisée et fiable, très prisée dans les environnements professionnels. Ils minimisent les pertes RF et sont faciles à manipuler lors des installations ou déplacements fréquents.

Le EW-D AB (Q) convient-il aux installations fixes et mobiles ?

Oui, grâce à sa taille compacte (125 x 85 x 30 mm), son poids léger (173 g) et sa robustesse, il est parfaitement adapté aux installations fixes, aux tournées ou aux événements temporaires nécessitant une couverture RF fiable.
