ADJ
FOCUS CMY COMPACT

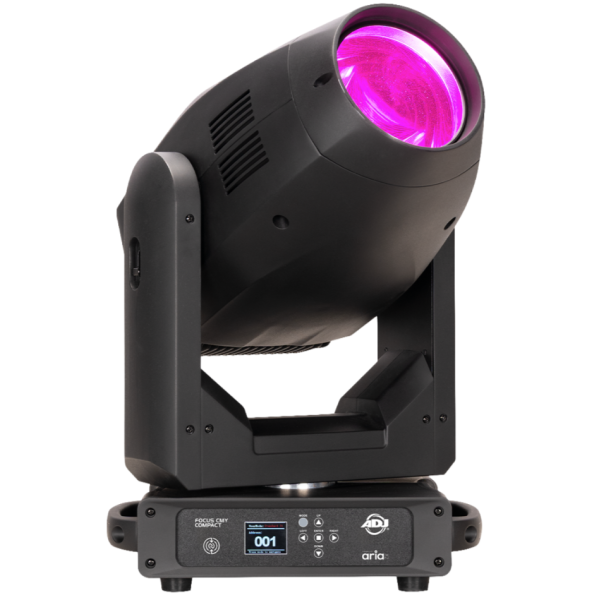

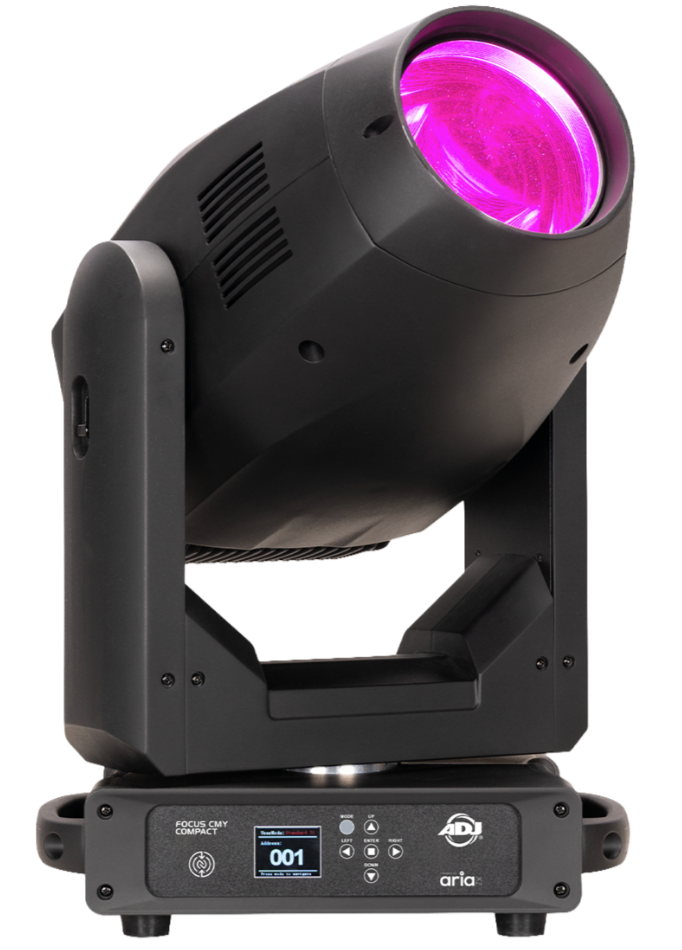

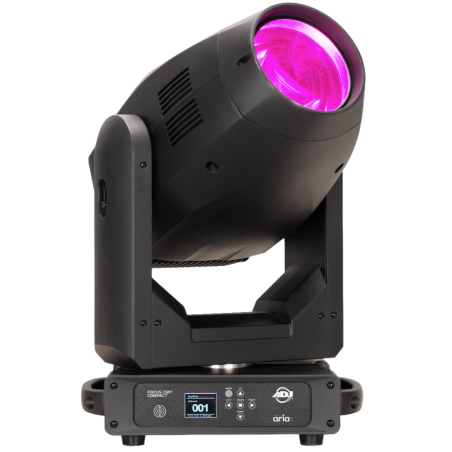

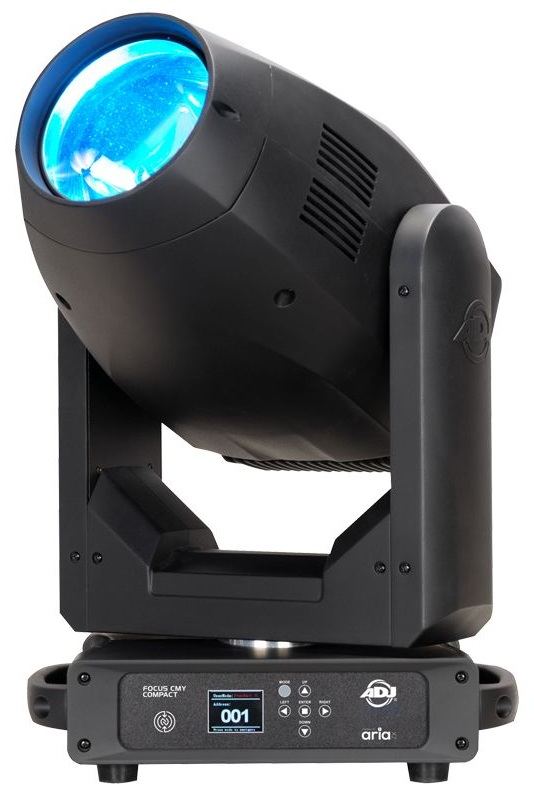

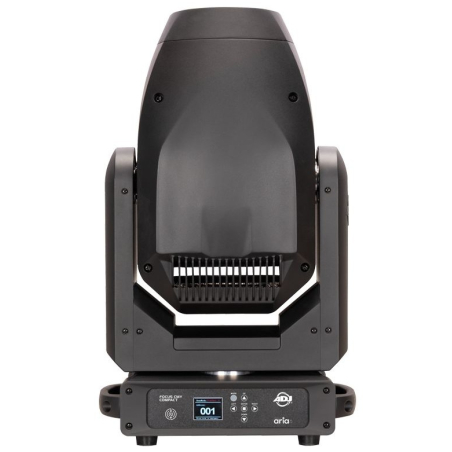

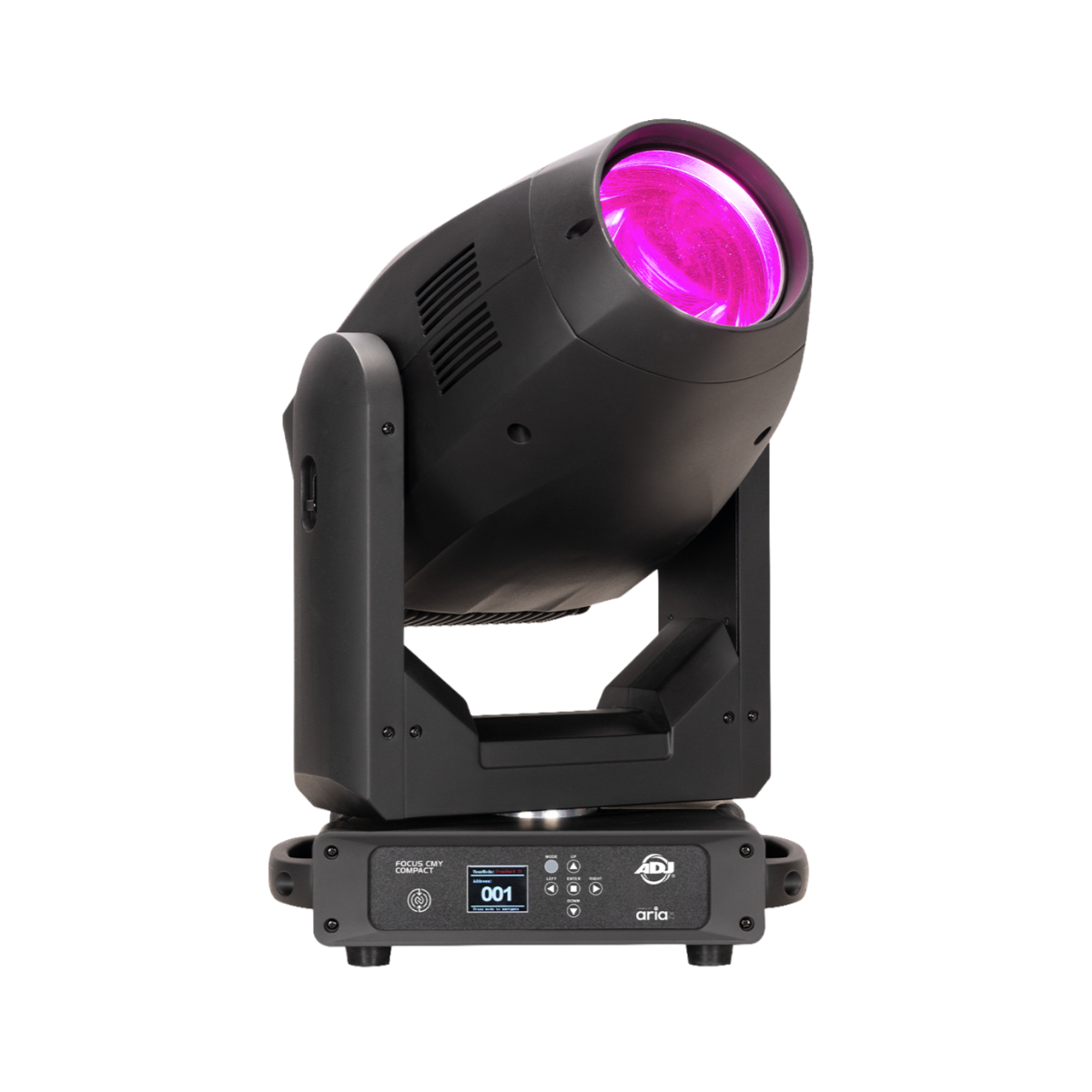

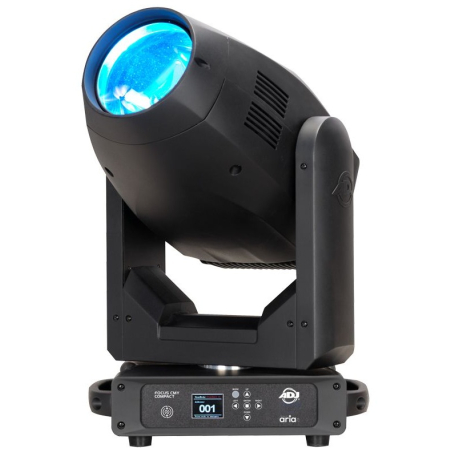

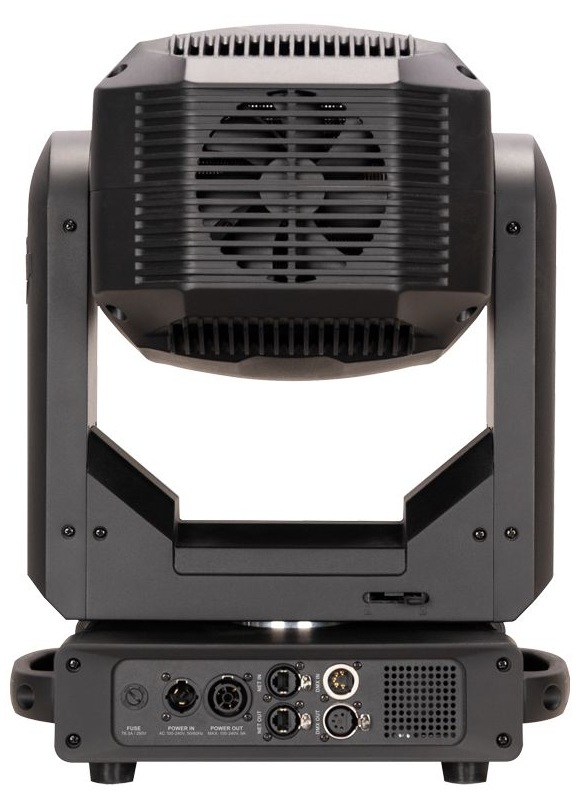

Lyre asservie hybride LED ADJ Focus CMY Compact

Caractéristiques ADJ Focus CMY Compact

• Fonctionnement hybride beam, spot et wash grâce au zoom motorisé de 3° à 52°
• Puissance lumineuse adaptée aux concerts, théâtres, événements d'entreprise et lieux de culte
• Mélange CMY pour des transitions de couleurs progressives et des teintes pastel ou saturées
• CTO variable pour harmoniser le blanc avec d'autres projecteurs de l'installation
• Filtre haute fidélité pour un rendu des couleurs précis en captation vidéo ou conférence
• Gobos rotatifs interchangeables et indexables pour personnaliser les projections
• Prismes circulaire et linéaire rotatifs pour des effets aériens variés
• Filtres frost léger et fort pour adoucir le faisceau ou créer un lavage homogène
• Moteurs triphasés pour des mouvements rapides et précis
• Gestion sans fil Aria X2 pour une configuration, une surveillance et un DMX sans câble
• Configuration NFC pour un paramétrage rapide de l'appareil
• Écran LCD couleur réversible à 180° lisible en position posée ou suspendue
• Format compact et poids contenu pour un accrochage et un transport facilités
• Verrous de panoramique et d'inclinaison pour sécuriser la tête pendant le transport
• Alimentation universelle pour une utilisation sur différents réseaux électriques

Informations techniques ADJ Focus CMY Compact

• Source : moteur LED de 400 W
• Température de couleur : 6 900 K ± 350 K
• Durée de vie moyenne des LED : 20 000 heures, variable selon l'environnement, la tension, les cycles d'utilisation, le contrôle et la gradation
• Flux lumineux total : 15 800 lumens
• Indice de rendu des couleurs : 64, ou 80 à 90 avec le filtre haute fidélité
• Prismes : un prisme circulaire à 6 facettes et un prisme linéaire à 6 facettes, rotatifs
• Filtres frost : 2, léger et fort
• Zoom motorisé : 3° à 52°
• Mise au point motorisée
• Gradation électronique et stroboscope de 1 à 20 Hz
• Mélange des couleurs CMY complet
• CTO variable de 3 200 K à 8 500 K
• Roue de couleurs : 7 couleurs dichroïques, filtre haute fidélité en position 7
• Couleurs de la roue : bleu, CTB 5 600 K, vert, haute fidélité, bleu moyen, orange, rouge
• Roue de gobos 1 : 8 gobos rotatifs en verre, interchangeables et indexables
• Roue de gobos 2 : 10 gobos fixes en verre
• 3 modes de canaux DMX : basique, standard et étendu
• Protocoles : DMX, RDM, Art-Net et sACN
• Système de gestion sans fil Aria X2
• Système NFC
• Panneau de commande tactile à 6 boutons
• Écran de menu LCD couleur réversible à 180°
• Résolution des mouvements réglable en 8 ou 16 bits
• Ports réseau RJ45 en entrée et recopie
• Entrée et sortie DMX sur XLR 5 broches
• Entrée et sortie d'alimentation IP65 à verrouillage
• Réseau de communication numérique filaire
• Rotation panoramique : 540° ou 630°
• Rotation verticale : 270°
• Verrous de panoramique et d'inclinaison
• Dimensions : 360 mm de longueur, 234 mm de largeur, 597 mm de hauteur
• Poids : 20,2 kg
• Alimentation : 100 à 240 V, 50/60 Hz
• Consommation maximale : 450 W à 220 V
• Température ambiante de fonctionnement : -25 °C à 45 °C
• Accessoires fournis : 1 câble d'alimentation et 2 supports oméga

Les points clés du Focus CMY Compact ADJ

Puissance lumineuse et optique de la lyre hybride ADJ Focus CMY Compact

La lyre hybride ADJ Focus CMY Compact repose sur un moteur LED de 400 W qui produit un flux total de 15 800 lumens. Cette puissance lumineuse place le projecteur asservi parmi les têtes mobiles capables de couvrir des scènes de concert, des plateaux de théâtre, des événements d'entreprise ou des lieux de culte. La température de couleur native de 6 900 K, avec une tolérance de 350 K, offre une base blanche froide adaptée aux faisceaux aériens et aux projections nettes. La durée de vie moyenne annoncée de 20 000 heures limite les interventions de maintenance liées à la source, un point apprécié des loueurs et des prestataires techniques.

Le zoom motorisé couvre une plage de 3° à 52°, ce qui permet à ce luminaire automatisé de passer d'un faisceau serré de type beam à une projection spot ou à un éclairage wash plus large. Associé à la mise au point motorisée, il assure des gobos nets selon la distance de projection et l'ouverture choisie. Pour l'éclairagiste, cette polyvalence signifie qu'un seul modèle peut remplir plusieurs rôles dans un plan de feu, ce qui réduit le nombre de références à transporter, à câbler et à programmer. La gradation électronique et le stroboscope de 1 à 20 Hz complètent la gestion de l'intensité pour les effets rythmés.

Le rendu des couleurs atteint un indice de 64 en configuration standard, une valeur cohérente pour un usage scénique axé sur la puissance. Lorsque la restitution fidèle des teintes devient prioritaire, notamment pour la captation vidéo, les conférences ou la mise en lumière de comédiens, le filtre haute fidélité placé en position 7 de la roue de couleurs porte l'indice à 80 ou 90. Cette solution évite de recourir à un second projecteur dédié. Chez Energyson, nos techniciens conseillent ce réglage pour les plateaux filmés, tout en rappelant que la durée de vie des LED dépend de l'environnement, de la tension et des cycles d'utilisation.

Comment la ADJ Focus CMY Compact gère-t-elle la couleur et les effets de faisceau ?

Le système de mélange trichrome CMY de la ADJ Focus CMY Compact autorise des transitions de teintes progressives, sans saut visible, pour composer des ambiances pastel comme des couleurs saturées. Il est complété par un CTO variable de 3 200 K à 8 500 K qui ajuste la température du blanc, utile pour harmoniser la lyre avec des projecteurs traditionnels ou avec des sources LED plus froides. Cette double approche simplifie l'encodage sur console, car l'opérateur peut corriger le blanc indépendamment de la couleur choisie. Le résultat se traduit par une meilleure cohérence visuelle entre les différents appareils d'une même installation scénique.

En complément du mélange CMY, une roue de couleurs accueille sept filtres dichroïques : bleu, CTB 5 600 K, vert, filtre haute fidélité, bleu moyen, orange et rouge. Ces couleurs fixes offrent des teintes franches et instantanées, adaptées aux changements rapides synchronisés sur la musique. Le filtre CTB 5 600 K facilite le rapprochement avec la lumière du jour, notamment en captation. Les deux roues de gobos enrichissent les projections : la première réunit huit gobos en verre rotatifs, interchangeables et indexables, la seconde propose dix gobos fixes en verre pour multiplier les textures projetées sur un décor, un cyclorama ou dans la fumée.

Les effets aériens profitent de deux prismes rotatifs, l'un circulaire à six facettes et l'autre linéaire à six facettes, qui démultiplient le faisceau pour créer des éventails ou des rosaces en mouvement. Deux filtres frost, léger et fort, adoucissent les contours afin de transformer la lyre en source de lavage homogène ou de flouter légèrement un gobo. Combinés au zoom de 3° à 52°, ces outils de mise en forme du faisceau donnent aux concepteurs lumière une palette créative étendue. Nos conseillers Energyson recommandent ce projecteur aux régisseurs qui recherchent une tête mobile capable de varier les tableaux sans multiplier les appareils.

Pourquoi choisir la lyre ADJ Focus CMY Compact pour le contrôle réseau et sans fil ?

La ADJ Focus CMY Compact accepte le DMX sur prises XLR 5 broches en entrée et en sortie, ainsi que le RDM pour paramétrer et surveiller l'appareil à distance depuis une console ou un logiciel compatible. Côté réseau, la prise en charge des protocoles Art-Net et sACN via des ports RJ45 en entrée et recopie facilite l'intégration dans les infrastructures d'éclairage actuelles. Trois modes de canaux DMX, basique, standard et étendu, permettent d'adapter le nombre de paramètres au pupitre utilisé et à la complexité du spectacle. La résolution de mouvement réglable en 8 ou 16 bits assure des déplacements fluides lors des transitions lentes.

Le système de gestion sans fil Aria X2 constitue un atout pour les installations temporaires. Il permet la configuration et le suivi des projecteurs à distance, mais aussi la transmission du DMX sans câble, ce qui réduit le temps de montage et le nombre de liaisons à tirer sur un pont ou une structure. La configuration par NFC offre une autre option pratique pour ajuster rapidement les réglages de l'appareil. Pour les équipes techniques, ces fonctions se traduisent par un gain de temps concret à chaque installation, en particulier lors des tournées ou des prestations événementielles enchaînées sur plusieurs sites.

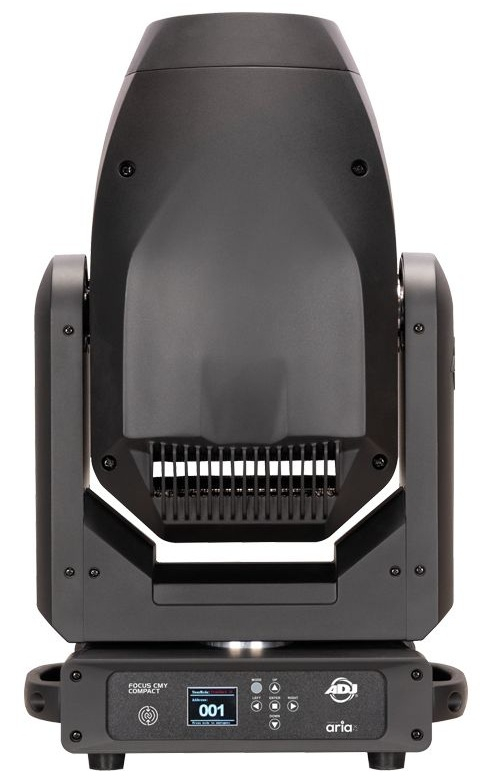

L'interface embarquée réunit un panneau de commande tactile à six boutons et un écran LCD couleur réversible à 180°, lisible que la lyre soit posée au sol ou suspendue. Les moteurs triphasés de panoramique et d'inclinaison assurent des mouvements rapides et précis, avec une rotation panoramique de 540° ou 630° et une rotation verticale de 270°. Cette amplitude couvre l'ensemble des positions utiles sur scène. Le contrôle filaire et sans fil, associé à une connectique professionnelle, fait de ce projecteur un choix cohérent pour les intégrateurs et prestataires qu'Energyson accompagne dans le paramétrage et la mise en service de leurs systèmes d'éclairage.

Installation, transport et alimentation de la lyre asservie ADJ Focus CMY Compact

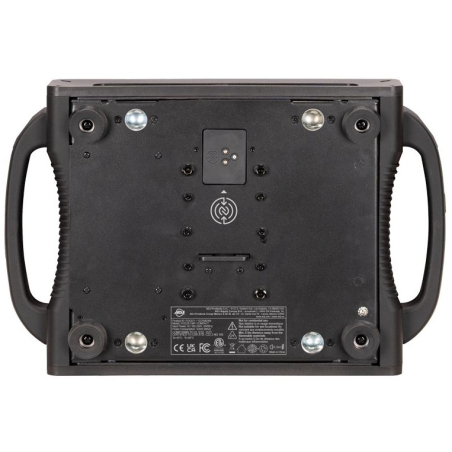

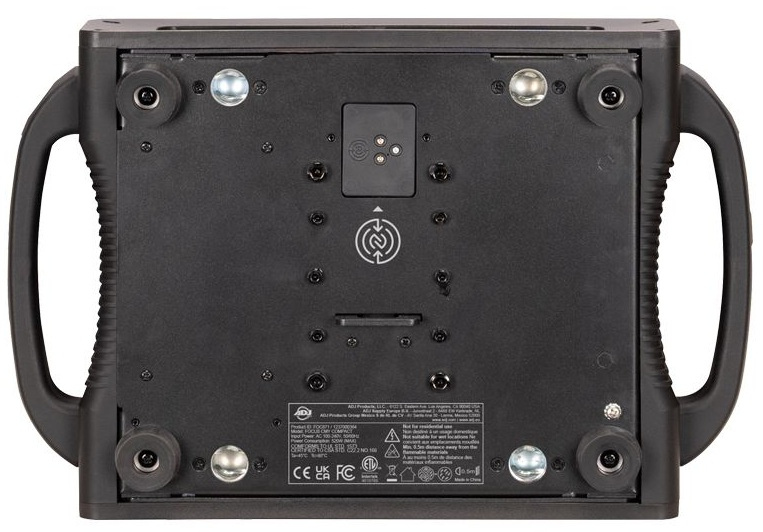

Avec une longueur de 360 mm, une largeur de 234 mm et une hauteur de 597 mm, la ADJ Focus CMY Compact affiche un encombrement maîtrisé pour une lyre de 15 800 lumens. Son poids de 20,2 kg facilite la manutention, l'accrochage sur structure et le chargement dans les flight cases ou les véhicules de tournée. Les verrous de panoramique et d'inclinaison immobilisent la tête pendant le transport et le montage, ce qui limite les contraintes mécaniques sur les moteurs. Deux supports oméga sont livrés avec l'appareil pour une fixation sur crochets ou colliers adaptés à la structure utilisée.

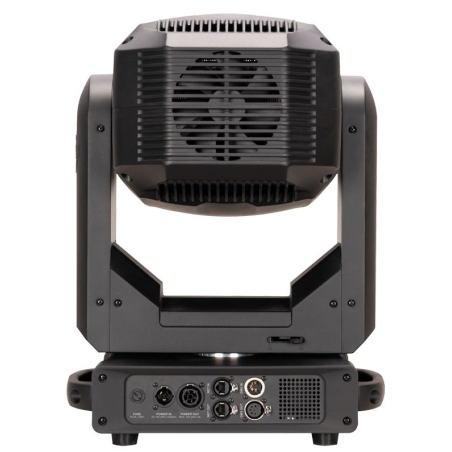

L'alimentation universelle accepte une tension de 100 à 240 V en 50 ou 60 Hz, ce qui permet d'utiliser le projecteur sur de nombreux réseaux électriques. La consommation maximale est de 450 W sous 220 V, une valeur à prendre en compte pour dimensionner les lignes électriques et calculer le nombre d'appareils raccordés en chaîne. Les connecteurs d'alimentation IP65 à verrouillage, en entrée et en sortie, sécurisent le raccordement et autorisent le repiquage du courant d'une lyre à l'autre. Un câble d'alimentation est fourni pour une mise en service dès la réception du matériel.

La plage de température ambiante annoncée s'étend de -25 °C à 45 °C, ce qui couvre une large variété de conditions d'exploitation. Il convient toutefois de noter que seules les prises d'alimentation sont indiquées IP65 et qu'aucun indice de protection n'est précisé pour le corps de l'appareil : il doit donc être tenu à l'abri des intempéries. La source LED, sans lampe à remplacer, réduit les opérations d'entretien courant. Les techniciens Energyson accompagnent les utilisateurs pour le paramétrage, l'adressage DMX et le suivi après-vente, afin de garantir une exploitation fiable dans la durée.

Notre avis d'expert Energyson sur Focus CMY Compact

Sur notre atelier, la ADJ Focus CMY Compact se distingue d'abord par le rapport entre son flux de 15 800 lumens et son poids de 20,2 kg. Le zoom de 3° à 52° couvre réellement les trois usages beam, spot et wash, et la mise au point motorisée garde les gobos nets sur toute la plage. Le mélange CMY reste progressif, et le CTO variable facilite le raccord avec d'autres projecteurs. Face à des lyres hybrides à lampe à décharge du même segment, la source LED supprime le remplacement de lampe et le temps de chauffe, ce qui simplifie l'exploitation quotidienne en location comme en installation fixe.

L'écran réversible, la configuration NFC et la gestion sans fil Aria X2 rendent la mise en service rapide, surtout sur des structures où chaque câble compte. Le filtre haute fidélité est un vrai plus pour les plateaux filmés, même s'il occupe une position de la roue de couleurs. Nous recommandons cette lyre aux prestataires événementiels, aux loueurs et aux régisseurs de théâtre ou de lieux de culte qui cherchent un projecteur polyvalent. Pour un utilisateur débutant, le mode DMX basique permet une prise en main progressive avant d'exploiter le mode étendu.

"Le zoom de 3° à 52° permet de passer du beam au wash sans changer d'appareil, un vrai gain pour les plans de feu en tournée." – Julien, technicien éclairage, Energyson (lyres et projecteurs asservis)

FAQ sur la lyre hybride ADJ Focus CMY Compact
