Allen & Heath
GPIO

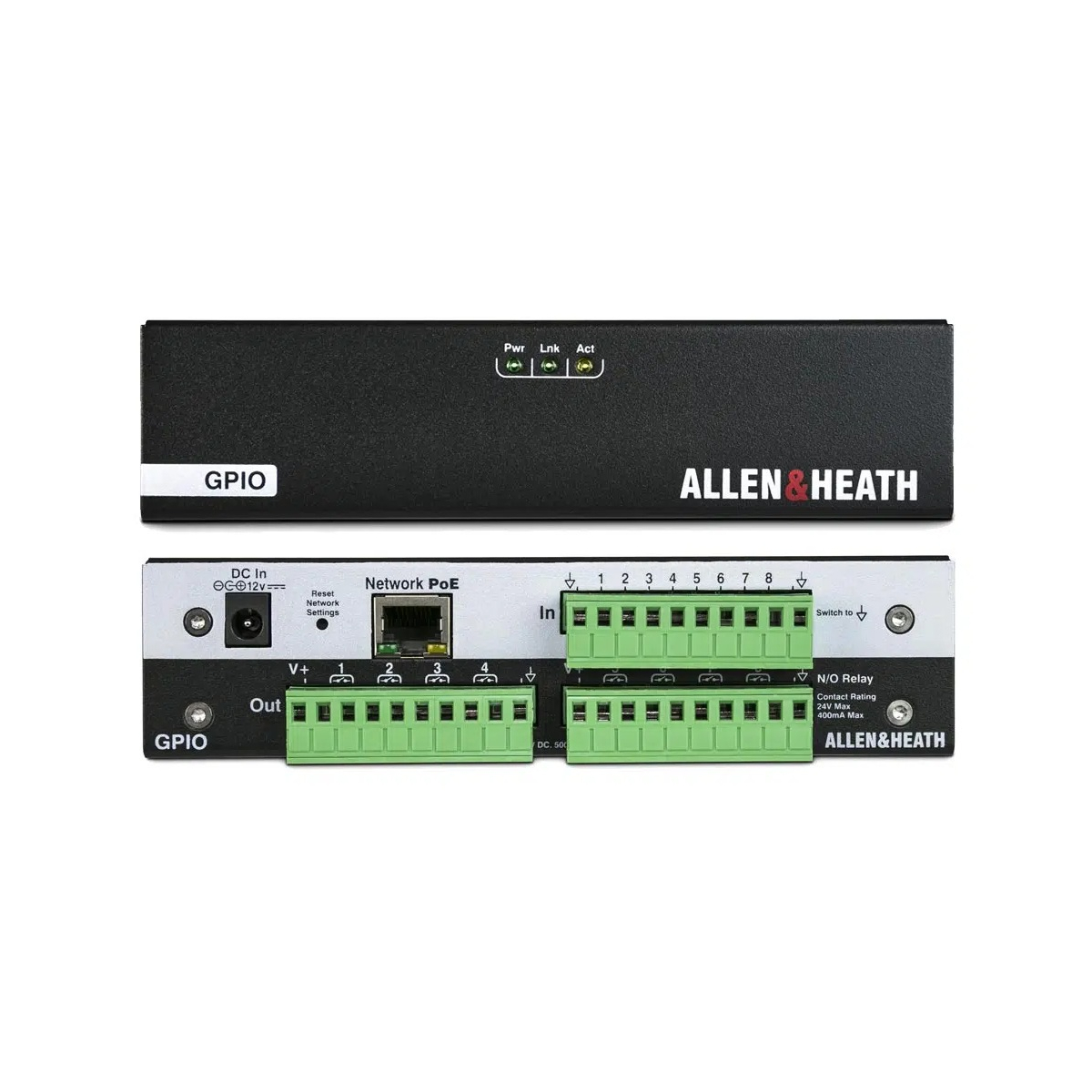

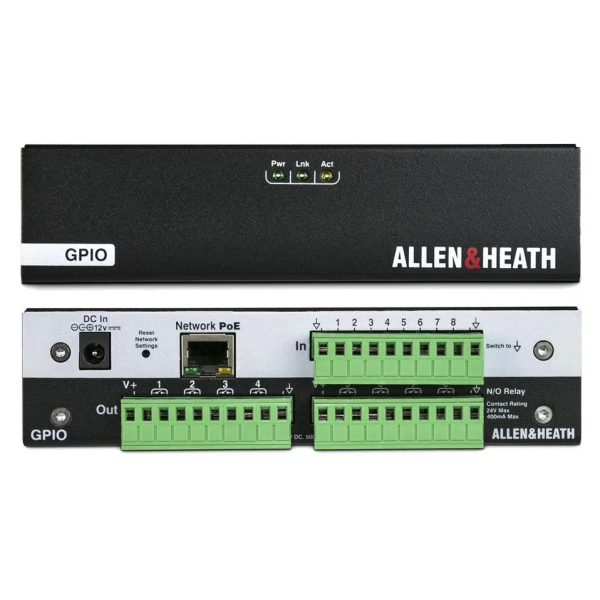

Interface de commutation Allen & Heath GPIO

Caractéristiques Allen & Heath GPIO

• Configuration des entrées et sorties via logiciel Director (PC ou Mac) ou surface de mixage
• Installation flexible en rack 19 pouces ou en mode autonome
• Compatibilité avec les systèmes AHM, dLive et Avantis pour une intégration polyvalente
• Alimentation par PoE simplifiant le câblage sur site
• Extensibilité jusqu'à 8 modules GPIO sur un même système via switch réseau
• Pilotage d'applications broadcast, EVAC et automation de salle
• Sortie configurable en normalement fermé (N/C) pour plus de flexibilité

Informations techniques Allen & Heath GPIO

• 8 entrées opto-isolées sur connecteurs Phoenix
• 8 sorties relais normalement ouvertes (N/O) sur connecteurs Phoenix
• 1 sortie relais configurable en normalement fermé (N/C)
• 2 sorties 10 V DC avec courant maximal de 500 mA
• Connexion réseau Cat5 jusqu'à 100 m vers MixRack ou surface
• Compatible PoE selon la norme IEEE 802.3af-2003
• Montage rack 19 pouces format 1U demi-largeur
• Jusqu'à 8 unités connectables via switch réseau 100 Mb/s

Les points clés du GPIO Allen & Heath

Intégration du GPIO Allen & Heath dans un système audio professionnel

Le GPIO Allen & Heath se positionne comme un maillon essentiel dans les architectures audio professionnelles basées sur les plateformes AHM, dLive et Avantis. Cette interface de commutation permet de relier des équipements tiers au système de mixage via un protocole réseau Cat5 standard, sur une distance pouvant atteindre 100 m. La connexion s'effectue directement vers un MixRack, une surface de mixage ou un processeur matriciel AHM, offrant ainsi une grande souplesse dans la topologie du réseau audio. Les installateurs peuvent déployer jusqu'à 8 modules GPIO sur un même système, en les reliant via un switch réseau 100 Mb/s, ce qui permet de couvrir des installations de grande envergure sans contrainte de proximité. Cette capacité d'extension fait du GPIO un choix pertinent pour les salles de spectacle, les studios broadcast et les centres de conférence nécessitant de multiples points de contrôle.

La connexion PoE conforme à la norme IEEE 802.3af-2003 simplifie considérablement le déploiement sur site. L'alimentation est acheminée directement par le câble réseau Cat5, éliminant le besoin d'un bloc d'alimentation externe dédié à chaque unité. Cette approche réduit le nombre de câbles nécessaires et facilite l'installation dans des emplacements distants ou difficiles d'accès, comme les plafonds techniques ou les régies éloignées. Pour les intégrateurs et techniciens, cette compatibilité PoE représente un gain de temps significatif lors des phases de mise en service et de maintenance des installations audiovisuelles professionnelles.

Configuration et programmation du GPIO Allen & Heath via Director

Le paramétrage des entrées et sorties du GPIO s'effectue via les logiciels dédiés Allen & Heath : AHM System Manager pour les processeurs matriciels AHM, Avantis Director pour les consoles Avantis, ou dLive Director pour les systèmes dLive. Ces logiciels sont disponibles sur PC et Mac, permettant aux techniciens de préparer la configuration en amont sans nécessiter un accès physique au matériel. La programmation peut également se réaliser directement depuis une surface de mixage Avantis ou dLive, offrant une alternative rapide lors des interventions sur site. Chaque entrée et sortie est assignable individuellement, ce qui autorise une personnalisation complète selon les besoins spécifiques de l'installation.

Les fonctions programmables couvrent un large éventail d'applications professionnelles. En contexte broadcast, le GPIO peut piloter des voyants "On Air" ou gérer des logiques "Fader Start" pour déclencher automatiquement la lecture de sources audio. En installation fixe, il prend en charge les protocoles EVAC pour la gestion des alarmes et la sourdine système, garantissant la conformité aux normes de sécurité des établissements recevant du public. Pour les salles de spectacle et les théâtres, l'interface permet d'automatiser le pilotage de rideaux, d'éclairages ou d'autres dispositifs scéniques, centralisant ainsi le contrôle depuis la console de mixage Allen & Heath.

Entrées et sorties du GPIO Allen & Heath : connectique et flexibilité

Le GPIO dispose de 8 entrées opto-isolées qui assurent une séparation galvanique entre les circuits de commande externes et le système audio. Cette isolation optique protège l'équipement contre les perturbations électriques et les boucles de masse, un critère déterminant dans les environnements d'installation où de nombreux appareils cohabitent sur un même réseau électrique. Les 8 sorties relais normalement ouvertes (N/O) offrent une commutation fiable pour le pilotage de dispositifs externes, et l'une d'entre elles peut être reconfigurée en sortie normalement fermée (N/C), ajoutant une couche de flexibilité pour les scénarios nécessitant un état de repos différent.

Les connecteurs Phoenix utilisés pour les entrées et sorties constituent un standard industriel reconnu pour sa robustesse et sa facilité de mise en oeuvre. Ce type de connecteur à vis permet un raccordement sécurisé sans soudure, adapté aux interventions terrain des installateurs. Les 2 sorties 10 V DC avec un courant maximal de 500 mA complètent la connectique en fournissant une alimentation auxiliaire pour des capteurs ou des indicateurs lumineux. L'ensemble de cette connectique fait du GPIO une interface polyvalente, capable de s'adapter à des configurations variées, des installations broadcast aux systèmes d'évacuation en passant par l'automation scénique.

Pourquoi choisir le GPIO Allen & Heath pour une installation fixe ?

Le GPIO Allen & Heath répond aux exigences des installations fixes en combinant robustesse, modularité et simplicité de déploiement. Son format compact de 1U demi-largeur permet un montage en rack 19 pouces standard, optimisant l'espace disponible dans les baies techniques. L'option d'utilisation autonome, sans rack, convient aux installations où le module doit être positionné à proximité des équipements à piloter. La compatibilité avec les trois plateformes Allen & Heath (AHM, dLive et Avantis) garantit une pérennité de l'investissement, le GPIO pouvant être réutilisé si le système de mixage évolue vers une autre gamme de la marque.

Pour les intégrateurs audiovisuels, la capacité de déployer jusqu'à 8 unités GPIO sur un même système constitue un argument technique majeur. Chaque module offre 8 entrées et 8 sorties, ce qui représente un total de 64 entrées et 64 sorties disponibles à l'échelle d'un système complet. Cette scalabilité permet de couvrir les besoins des installations les plus complexes, des auditoriums multi-zones aux plateaux de télévision nécessitant de nombreux points de déclenchement. La fiabilité des connecteurs Phoenix et l'isolation optique des entrées garantissent un fonctionnement stable dans la durée, réduisant les interventions de maintenance.

Comment connecter le GPIO Allen & Heath à un système dLive ou Avantis ?

La connexion du GPIO à un système dLive ou Avantis s'effectue par un simple câble Cat5 relié au MixRack, à la surface de mixage ou au processeur AHM. La distance maximale de câblage atteint 100 m, couvrant la plupart des configurations de salles et de studios. Pour les installations nécessitant plusieurs modules GPIO, un switch réseau 100 Mb/s permet de relier jusqu'à 8 unités en réseau, chacune étant identifiée et configurable individuellement depuis le logiciel Director ou la surface de mixage. Cette architecture réseau simplifie le câblage et centralise la gestion de l'ensemble des entrées et sorties.

Une fois physiquement connecté, le GPIO est détecté par le logiciel de configuration correspondant au système utilisé. AHM System Manager gère les processeurs matriciels AHM, Avantis Director pilote les consoles Avantis, et dLive Director administre les systèmes dLive. Le technicien assigne alors chaque entrée et sortie à la fonction souhaitée : déclenchement de scènes, activation de relais, gestion d'alarmes ou commandes d'automation. La configuration peut être sauvegardée et rappelée, facilitant la reproduction du paramétrage sur d'autres installations ou la restauration rapide en cas de remplacement de matériel.

Notre avis d'expert Energyson sur le GPIO

Le GPIO Allen & Heath est une interface que nous recommandons régulièrement pour les projets d'installation fixe nécessitant une interaction entre le système de mixage et des équipements tiers. L'isolation optique des entrées est un point technique appréciable qui évite les problèmes de boucles de masse rencontrés avec des interfaces de commutation moins abouties. La connectique Phoenix, bien que classique, offre une fiabilité éprouvée sur le terrain et simplifie les interventions de maintenance. Face à des solutions concurrentes comme les interfaces GPI/O de certains processeurs Biamp ou QSC, le GPIO Allen & Heath se distingue par son intégration native avec les écosystèmes dLive, Avantis et AHM, éliminant le besoin de protocoles de traduction supplémentaires.

Nous conseillons cette interface aux installateurs et intégrateurs travaillant sur des projets broadcast, EVAC ou automation de salle impliquant des consoles Allen & Heath. Sa capacité à fonctionner en réseau avec jusqu'à 8 unités par système couvre les installations les plus exigeantes. Le support PoE constitue un avantage concret pour les déploiements dans des locaux où les prises secteur sont limitées à proximité des points de commutation. Pour un technicien habitué aux environnements dLive ou Avantis, la prise en main est rapide grâce à la configuration via Director. En revanche, pour des installations ne reposant pas sur l'écosystème Allen & Heath, d'autres solutions GPIO réseau pourraient mieux convenir selon le protocole de contrôle requis.

"Le GPIO simplifie réellement l'interfaçage entre les consoles Allen & Heath et les systèmes tiers, un gain de temps précieux en installation fixe." – Julien, technicien intégrateur, Energyson (spécialiste systèmes audio d'installation)
