Allen & Heath
GX4816

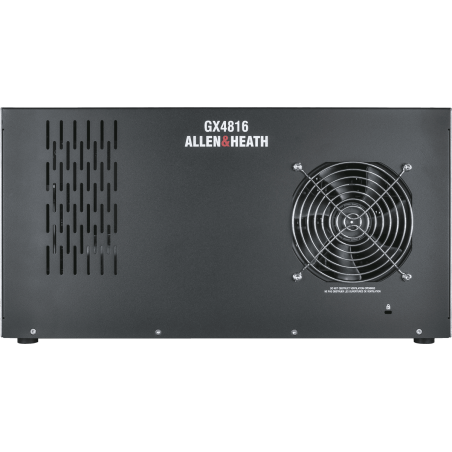

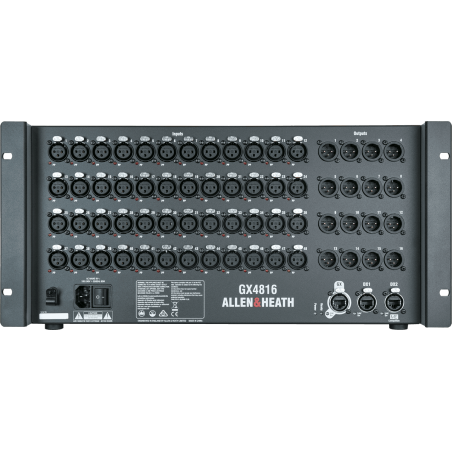

Boîtier de scène numérique Allen & Heath GX4816

Caractéristiques Allen & Heath GX4816

• 48 préamplis micro dLive avec indicateurs LED d'alimentation fantôme indépendants par entrée
• 16 sorties ligne XLR symétriques protégées par relais contre les transitoires
• 2 ports DX pour connecter des expandeurs supplémentaires ou le système de monitoring personnel ME
• Connexion GX via port Ethercon verrouillable pour une liaison fiable jusqu'à 100 m du mixeur
• Fonctionnement plug-and-play sans configuration requise sur le boîtier
• Mises à jour du micrologiciel gérées automatiquement par le mixeur connecté
• Compatibilité avec les systèmes SQ, Avantis, dLive et les processeurs AHM
• Atténuateur -20 dB intégré pour adapter les sources de niveau ligne
• Gain analogique réglable de +5 à +60 dB par pas de 1 dB
• Format rack 19 pouces compact en 4U pour une intégration facilitée

Informations techniques Allen & Heath GX4816

• Fréquence d'échantillonnage audio de 96 kHz pour une résolution sonore élevée
• Entrées micro/ligne sur 48 connecteurs XLR symétriques avec alimentation fantôme +48 V
• Sorties sur 16 connecteurs XLR analogiques symétriques protégées par relais
• Impédance d'entrée supérieure à 4 kΩ (pad désactivé) et supérieure à 10 kΩ (pad activé)
• Impédance de sortie inférieure à 75 Ω, entièrement rappelable
• Micro EIN de -127 dB avec source de 150 Ω
• Bruit de sortie résiduel de -95 dBu (sourdine, bande 22 Hz à 22 kHz)
• Niveau d'entrée maximum de +30 dBu avec atténuateur activé
• Alimentation universelle 100-240 V CA, 50/60 Hz, consommation maximale de 80 W
• Dimensions du châssis : 481,6 x 255 x 229,5 mm pour un poids de 8 kg
• Protocole réseau ACE pour la transmission audio numérique
• Port DX 2 compatible avec le système ME sur Avantis et SQ uniquement

Les points clés du GX4816 Allen & Heath

Extension massive des entrées et sorties avec le boîtier de scène Allen & Heath GX4816

Le boîtier de scène Allen & Heath GX4816 répond à un besoin fondamental des configurations audio professionnelles : disposer d'un grand nombre d'entrées et de sorties à distance du mixeur principal. Avec ses 48 préamplis micro dLive et ses 16 sorties ligne XLR, ce stagebox 96 kHz offre une capacité d'extension considérable pour les systèmes SQ, Avantis, dLive et les processeurs de matrice audio AHM. La connexion s'effectue via un unique câble réseau sur port GX Ethercon verrouillable, garantissant une liaison stable et sécurisée même en environnement scénique exigeant. Cette architecture simplifie le câblage entre la scène et la régie, réduisant significativement le nombre de liaisons analogiques nécessaires.

La qualité des préamplis micro dLive intégrés dans le GX4816 constitue un atout déterminant pour les ingénieurs du son. Chaque canal offre un gain analogique réglable de +5 à +60 dB par pas de 1 dB, accompagné d'un atténuateur -20 dB pour les sources de niveau ligne. L'alimentation fantôme +48 V est disponible individuellement sur chaque entrée, avec des indicateurs LED dédiés pour un contrôle visuel immédiat. Le bruit équivalent en entrée (EIN) de -127 dB avec une source de 150 Ω confirme les performances de ces préamplis pour la captation de sources acoustiques exigeantes en studio mobile ou en diffusion live.

La distance maximale de 100 m entre le GX4816 et le mixeur permet une flexibilité de placement adaptée aux grandes scènes, aux salles de spectacle et aux lieux de culte. Le protocole réseau ACE assure le transport audio numérique avec une latence minimale, préservant la qualité du signal sur l'ensemble du trajet. Cette architecture déportée réduit également les risques d'interférences électromagnétiques liés aux longs parcours de câbles analogiques.

Qualité audio 96 kHz et préamplis dLive du GX4816 Allen & Heath

Le fonctionnement en 96 kHz du boîtier de scène GX4816 offre une résolution de conversion numérique-analogique supérieure aux standards 48 kHz habituels. Cette fréquence d'échantillonnage élevée se traduit par une bande passante étendue et une fidélité accrue dans la restitution des transitoires et des harmoniques. Les 16 sorties ligne XLR symétriques protégées par relais délivrent un niveau nominal de +4 dBu avec un niveau maximum de +21 dBu, assurant une marge dynamique confortable pour alimenter des systèmes d'amplification professionnels ou des enregistreurs multipistes.

L'impédance de sortie inférieure à 75 Ω, entièrement rappelable depuis le mixeur, garantit une adaptation optimale avec les équipements connectés en aval. Le bruit de sortie résiduel de -95 dBu en position sourdine sur la bande 22 Hz à 22 kHz témoigne de la qualité du circuit de sortie. L'impédance d'entrée supérieure à 4 kΩ sans pad et supérieure à 10 kΩ avec pad activé permet d'accueillir une grande variété de sources micro et ligne sans dégrader le signal. Ces spécifications positionnent le GX4816 comme un composant fiable pour les tournées, les festivals et les installations fixes nécessitant une reproduction sonore de haute fidélité.

La sensibilité d'entrée configurable de -60 à +15 dBu couvre l'ensemble des cas d'usage, depuis les microphones à ruban les plus sensibles jusqu'aux sources de niveau ligne élevé. Le pad de -20 dB permet d'interfacer directement des instruments électroniques, des sorties de console ou des retours de plateau sans risque de saturation. Cette polyvalence d'entrée fait du GX4816 un outil adapté à toutes les configurations de captation sonore professionnelle.

Connectivité DX et compatibilité du boîtier de scène Allen & Heath GX4816

Les deux ports DX intégrés au GX4816 ouvrent des possibilités d'extension supplémentaires au-delà de ses 48 entrées et 16 sorties natives. Ces ports permettent de connecter jusqu'à 4 expandeurs DX pour augmenter encore le nombre de canaux disponibles, répondant aux besoins des productions de grande envergure. Le port DX 2 offre en outre la compatibilité avec le système de mixage personnel ME lorsqu'il est utilisé avec les consoles Avantis et SQ, permettant à chaque musicien sur scène de disposer de son propre retour personnalisé.

La compatibilité du GX4816 avec les écosystèmes SQ, Avantis, dLive et AHM en fait un composant central dans l'infrastructure Allen & Heath. Cette interopérabilité permet aux prestataires et aux lieux équipés de mutualiser leur parc de stageboxes entre différents systèmes de mixage de la marque. Le protocole ACE assure une communication transparente entre le boîtier de scène et le mixeur, sans nécessité de configuration sur le GX4816 lui-même. Les connectiques RJ45 Ethercon verrouillables garantissent une connexion physique robuste adaptée aux contraintes du terrain.

L'intégration avec le système de monitoring personnel ME constitue un avantage significatif pour les formations musicales qui nécessitent des retours individualisés. Chaque musicien peut ajuster son mix personnel depuis un boîtier ME-1 ou ME-500 connecté via le port DX dédié, sans solliciter l'ingénieur en façade. Cette fonctionnalité réduit le temps de balance et améliore le confort des artistes sur scène, un facteur déterminant pour les résidences et les tournées.

Installation et mise en service du GX4816 Allen & Heath en rack 19 pouces

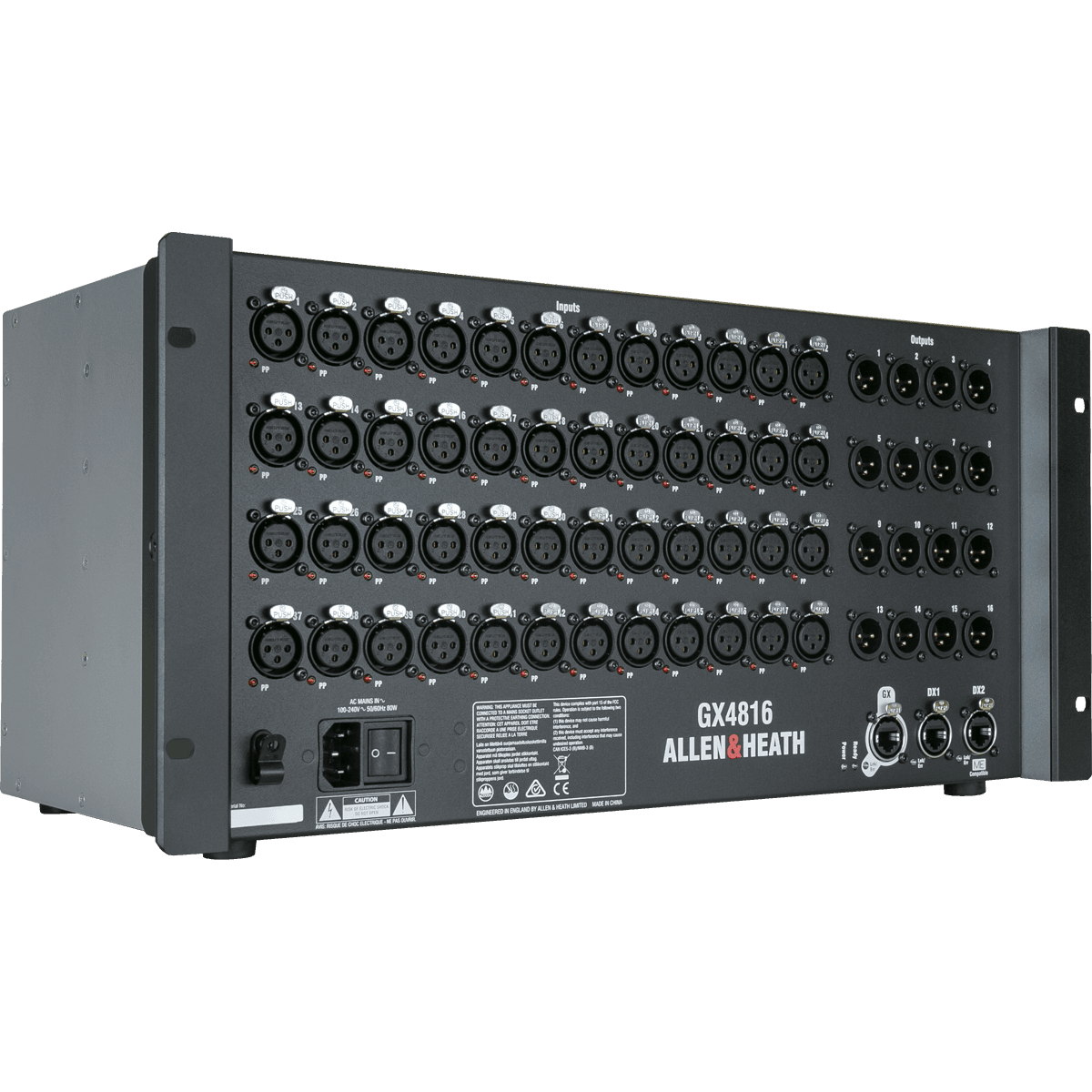

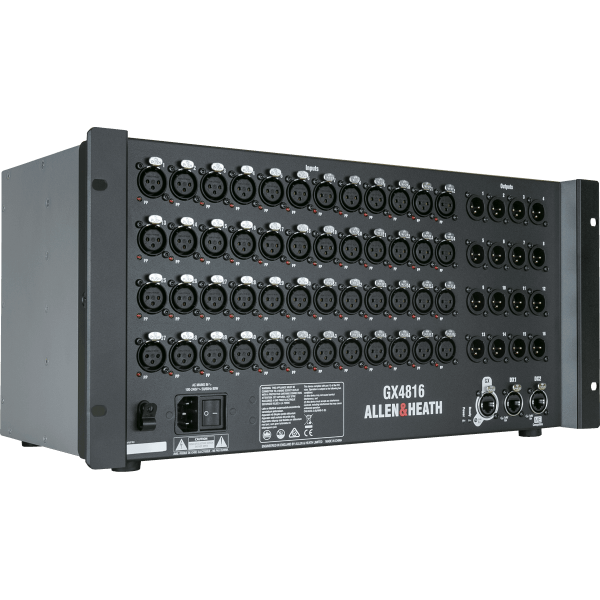

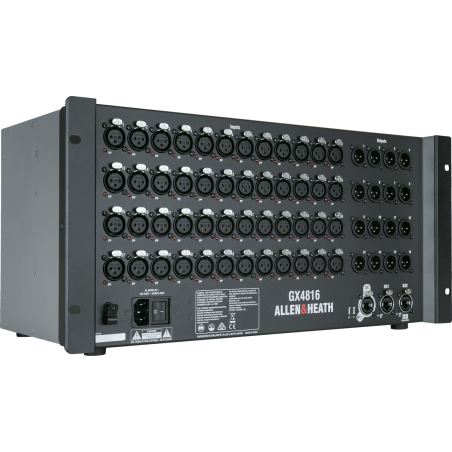

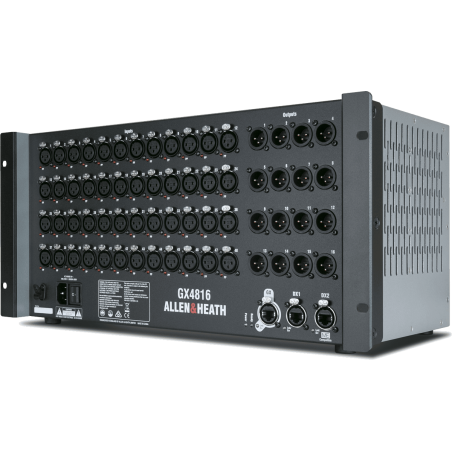

Le châssis du GX4816, au format rack standard 19 pouces en 4U, s'intègre dans les baies de brassage et les flight cases professionnels. Avec un poids contenu de 8 kg et des dimensions de 481,6 x 255 x 229,5 mm, ce boîtier de scène reste facilement transportable pour les équipes techniques en tournée. L'alimentation universelle 100-240 V CA, 50/60 Hz accepte les réseaux électriques de tous les pays, simplifiant les déplacements internationaux. La consommation maximale de 80 W permet un fonctionnement sur des lignes d'alimentation partagées sans risque de surcharge.

Le fonctionnement plug-and-play du GX4816 élimine toute étape de configuration sur le boîtier lui-même. Une fois relié au système de mixage via le port GX, le stagebox est reconnu et opérationnel immédiatement. Les mises à jour du micrologiciel sont transmises et appliquées automatiquement par le mixeur connecté, garantissant que le boîtier fonctionne toujours avec la version logicielle la plus récente. Cette approche réduit les risques d'incompatibilité et les temps de mise en service, un avantage notable pour les prestataires événementiels qui enchaînent les installations.

La couleur noire du châssis offre une intégration visuelle discrète dans les environnements scéniques. Les connecteurs XLR sont clairement identifiés en face avant, facilitant le repérage des canaux lors du câblage. Les indicateurs LED d'alimentation fantôme par entrée permettent de vérifier d'un coup d'oeil l'état de chaque canal, un détail pratique lors des vérifications de ligne avant le spectacle.

Pourquoi choisir le boîtier de scène Allen & Heath GX4816 pour vos installations live ?

Le choix du GX4816 s'impose pour les professionnels audio qui recherchent un stagebox à haute densité de canaux sans compromis sur la qualité de conversion. Avec 48 entrées et 16 sorties dans un seul châssis 4U, il offre un ratio entrées/sorties par unité de rack parmi les plus élevés de sa catégorie. Les préamplis dLive intégrés délivrent une qualité sonore identique à celle des consoles Allen & Heath haut de gamme, garantissant une cohérence de timbre sur l'ensemble de la chaîne audio. La possibilité de placer le boîtier jusqu'à 100 m du mixeur répond aux contraintes des scènes de grande dimension et des architectures complexes.

L'écosystème Allen & Heath autour du GX4816 offre une modularité qui protège l'investissement dans le temps. L'ajout d'expandeurs DX, la compatibilité avec le système ME et l'interopérabilité avec plusieurs gammes de mixeurs permettent de faire évoluer l'installation sans remplacer le stagebox. Le protocole ACE et la gestion automatique des mises à jour firmware assurent une pérennité logicielle qui accompagne l'évolution des systèmes de mixage de la marque. Cette fiabilité à long terme constitue un critère déterminant pour les investissements en équipement audio fixe ou en parc de location.

La robustesse mécanique du châssis et la protection des sorties par relais témoignent d'une conception pensée pour les conditions d'exploitation exigeantes. Les connecteurs Ethercon verrouillables préviennent les déconnexions accidentelles, et l'alimentation universelle supprime les contraintes liées aux tensions secteur variables. Ces éléments de fiabilité réduisent les risques de panne en production et participent à la réputation de durabilité des équipements Allen & Heath dans le secteur professionnel.

Comment connecter et utiliser le GX4816 Allen & Heath avec un système de mixage ?

La connexion du GX4816 au système de mixage s'effectue par un unique câble réseau Cat5e ou supérieur relié au port GX Ethercon du boîtier. Côté mixeur, le port correspondant sur la console SQ, Avantis ou dLive reconnaît automatiquement le stagebox et rend ses 48 entrées et 16 sorties disponibles dans le routage de la surface de contrôle. Aucune adresse IP ni paramètre réseau ne nécessite de configuration manuelle sur le GX4816, ce qui simplifie la mise en service pour les techniciens. Le protocole ACE transporte l'audio numérique en 96 kHz avec une latence constante sur des distances allant jusqu'à 100 m.

Pour étendre le système au-delà des 48 entrées natives, les deux ports DX en face arrière accueillent des expandeurs DX supplémentaires en cascade. Sur les consoles Avantis et SQ, le port DX 2 peut alternativement recevoir une connexion vers le système de monitoring personnel ME, permettant aux musiciens de contrôler leurs retours individuels via des boîtiers ME-1 ou ME-500. Cette configuration ne nécessite aucun switch réseau intermédiaire, le GX4816 assurant la distribution directe des signaux vers les périphériques connectés.

Les réglages des préamplis (gain, pad, alimentation fantôme) s'effectuent exclusivement depuis la surface de contrôle du mixeur ou son application logicielle. Cette centralisation du contrôle permet à l'ingénieur du son de gérer l'ensemble des paramètres d'entrée depuis la régie, sans intervention sur le boîtier de scène. Les valeurs de gain et les états d'alimentation fantôme sont rappelables avec les scènes du mixeur, assurant une reproductibilité totale des configurations d'un spectacle à l'autre.

Notre avis d'expert Energyson sur le GX4816

Le GX4816 confirme le savoir-faire d'Allen & Heath en matière de boîtiers de scène professionnels. La qualité des 48 préamplis dLive est immédiatement perceptible : le plancher de bruit reste remarquablement bas, et le gain disponible de +60 dB permet de travailler confortablement avec des microphones dynamiques ou à condensateur sans ajout de préampli externe. La construction mécanique du châssis 4U inspire confiance, avec des connecteurs XLR solidement ancrés et un port Ethercon verrouillable qui élimine les risques de déconnexion en exploitation. Face au Midas DL32 qui propose 32 entrées et 16 sorties, le GX4816 se distingue par ses 48 entrées et son fonctionnement en 96 kHz, offrant une capacité et une résolution supérieures dans un encombrement maîtrisé.

En utilisation quotidienne, le fonctionnement plug-and-play du GX4816 se révèle un atout considérable pour les prestataires événementiels qui enchaînent les montages. La reconnaissance automatique par le mixeur et les mises à jour firmware transparentes suppriment les étapes de configuration qui peuvent ralentir la préparation. Les deux ports DX ajoutent une flexibilité appréciable pour les productions nécessitant encore plus de canaux ou un système de retours personnalisés ME. Nous recommandons ce boîtier de scène aux ingénieurs du son et aux prestataires équipés en écosystème Allen & Heath qui recherchent un stagebox haute densité fiable et évolutif pour les tournées, les festivals et les installations fixes.
