Showtec
Helix S5000 Q4

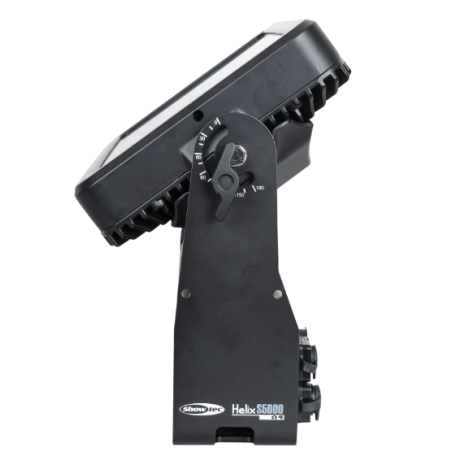

Projecteur wash LED Showtec Helix S5000 Q4

Caractéristiques Showtec Helix S5000 Q4

• Installation en extérieur grâce à l'indice de protection IP65 contre la poussière et l'eau
• Faisceau serré de 10° pour éclairer des façades, des structures ou des décors à distance
• Angle de faisceau modulable avec diffuseurs optionnels de 20°, 40°, 15° x 60° et 90°
• Effets segmentés grâce au contrôle en 5 sections distinctes
• Tête inclinable manuellement sur 180° pour orienter précisément la lumière
• Pilotage sans fil CRMX et W-DMX pour réduire le câblage de signal sur site
• Compatibilité avec les anciens projecteurs W-DMX en utilisant le mode G3
• Fonctionnement autonome en mode automatique, programmes intégrés et maître/esclave
• Afficheur OLED tactile pour un paramétrage rapide directement sur l'appareil
• Quatre courbes de gradation pour adapter les fondus à chaque programmation
• Chaînage de l'alimentation par connecteurs powerCON TRUE1 TOP en entrée et en sortie
• Montage polyvalent sur plaque de base, pince ou système à verrouillage rapide
• Fréquence de rafraîchissement de 3 000 Hz adaptée aux captations vidéo

Informations techniques Showtec Helix S5000 Q4

• Source lumineuse : 40 LED RGBW de 10 W
• Flux lumineux total : 14 560 lm
• Éclairement lumineux : 54 000 lx à 2 m
• Fréquence de rafraîchissement : 3 000 Hz
• Angle de faisceau : 10° horizontal et 10° vertical
• Diffuseurs optionnels : 20°, 40°, 15° x 60° et 90°
• Contrôle : 5 sections
• Module sans fil : LumenRadio
• Modes sans fil : W-DMX G3, W-DMX G4 et CRMX
• Temps de réaction sans fil : 8 ms
• Modes de contrôle : automatique, programmes intégrés, DMX, maître/esclave
• Canaux DMX : 4, 6, 8, 20 et 24
• Protocoles : DMX et RDM
• Afficheur : OLED tactile
• Mode ventilateur : oui
• Courbes de gradation : linéaire, carrée, carrée inverse, courbe en S
• Gradateur : 0 à 100 %
• Stroboscope : 0 à 20 Hz
• Alimentation : 100-240 V AC, 50/60 Hz
• Consommation électrique : 415 W
• Connecteurs d'alimentation entrée et sortie : powerCON TRUE1 TOP
• Connecteurs DMX entrée et sortie : XLR 5 broches IP65 dédiés
• Longueur du câble : 1,5 m
• Alimentation par batterie : non
• Dimensions : 530 x 330 x 125 mm
• Poids : 11,5 kg
• Indice de protection : IP65
• Boîtier : aluminium moulé, couleur noire
• Température minimale de fonctionnement : -10 °C
• Température ambiante maximale : 40 °C
• Température de surface maximale : 60 °C
• Refroidissement : ventilateur à convection/axial
• Inclinaison de la tête : 180° manuelle
• Options de montage : plaque de base, pince, verrouillage rapide
• Attache de sécurité : oui
• Éléments inclus : câble powerCON TRUE1, panneau de montage, pieds en caoutchouc, support à verrouillage rapide

Les points clés du Helix S5000 Q4 Showtec

Éclairage LED RGBW et puissance lumineuse du Showtec Helix S5000 Q4

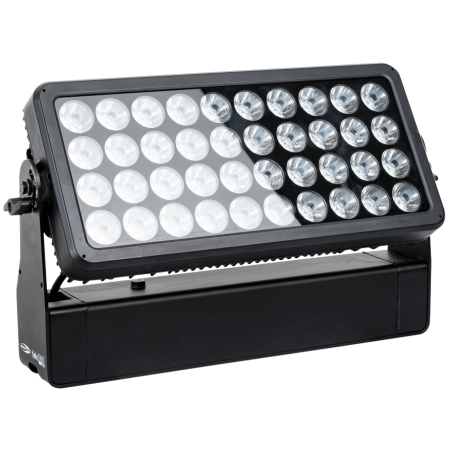

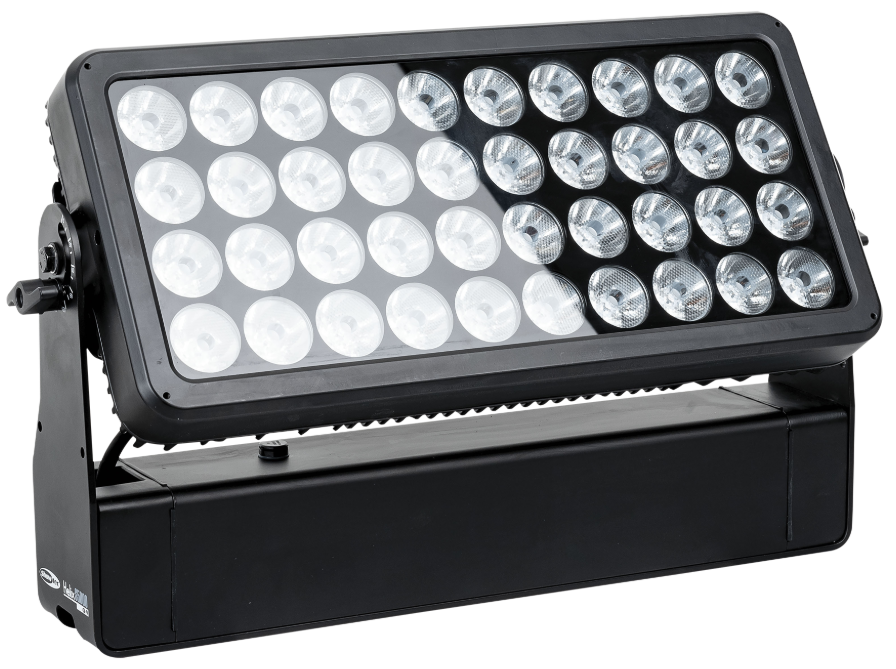

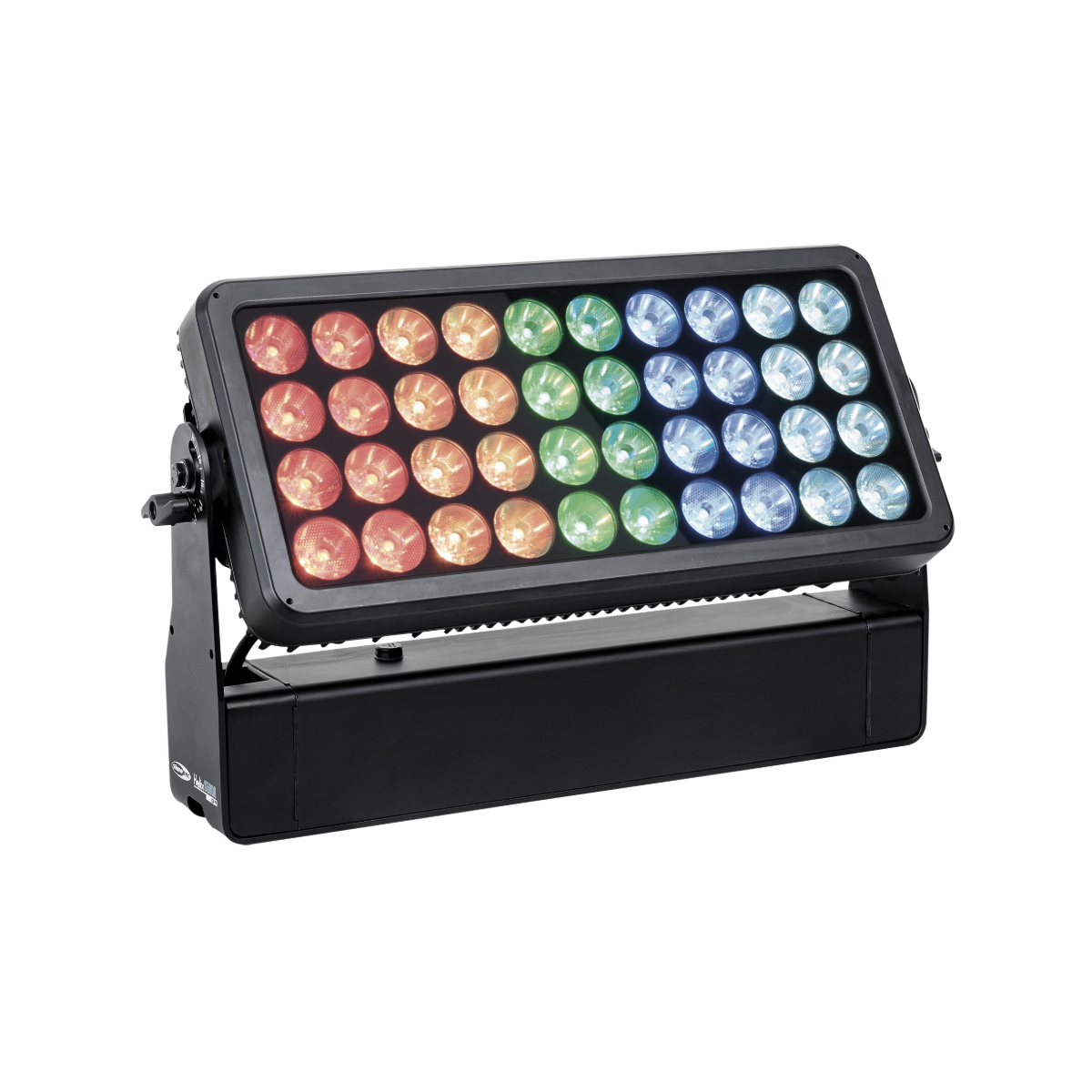

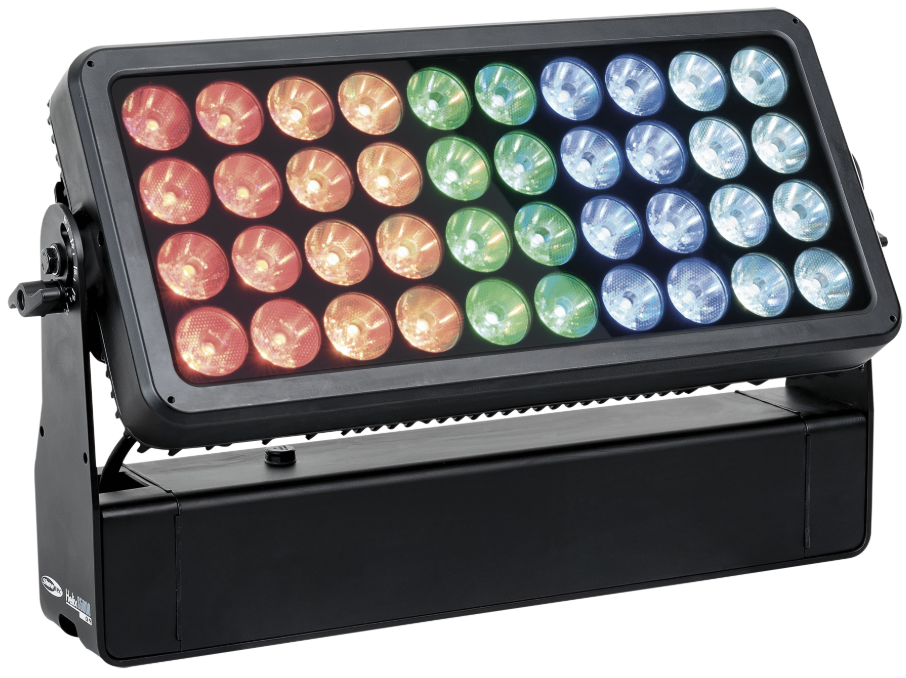

Le Showtec Helix S5000 Q4 est un projecteur wash LED conçu autour de 40 LED RGBW de 10 W chacune. Le mélange des couleurs rouge, vert, bleu et blanc permet de produire des teintes saturées comme des blancs plus doux, ce qui rend ce washer pertinent aussi bien pour la mise en lumière architecturale que pour l'éclairage de scène. Avec un flux lumineux total de 14 560 lm et un éclairement de 54 000 lx mesuré à 2 m, il délivre une intensité suffisante pour éclairer des façades, des décors ou des structures à bonne distance, y compris dans un environnement extérieur déjà éclairé.

La gestion de la lumière repose sur un gradateur de 0 à 100 % et sur quatre courbes de gradation : linéaire, carrée, carrée inverse et courbe en S. Ces options permettent d'ajuster le comportement des fondus selon le type de spectacle, d'une montée progressive pour un concert à une transition plus franche pour un événement d'entreprise. Le stroboscope réglable de 0 à 20 Hz complète les effets dynamiques. La fréquence de rafraîchissement de 3 000 Hz constitue un atout pour les captations vidéo, les retransmissions ou les tournages, où la stabilité de la lumière projetée devient un critère technique à part entière.

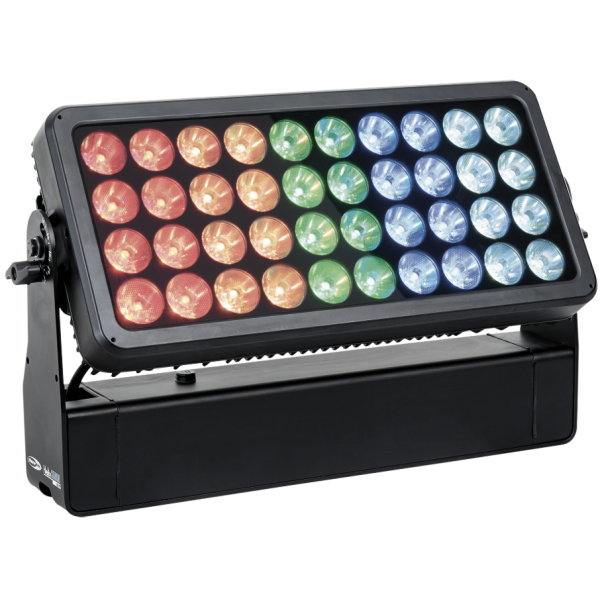

Le contrôle en 5 sections distinctes élargit les possibilités de création. Chaque zone de la barre peut être exploitée pour composer des dégradés, des chenillards ou des effets de mouvement le long de l'appareil. Sur une façade ou un alignement de plusieurs projecteurs, cette segmentation apporte du relief sans multiplier le nombre d'appareils. Chez Energyson, nos techniciens constatent que cette flexibilité facilite autant la programmation sur pupitre que l'usage en programmes intégrés, et que les modes de 4 à 24 canaux DMX s'adaptent aussi bien aux petites consoles qu'aux installations plus ambitieuses.

Pourquoi choisir le projecteur wash LED Showtec Helix S5000 Q4 pour l'extérieur ?

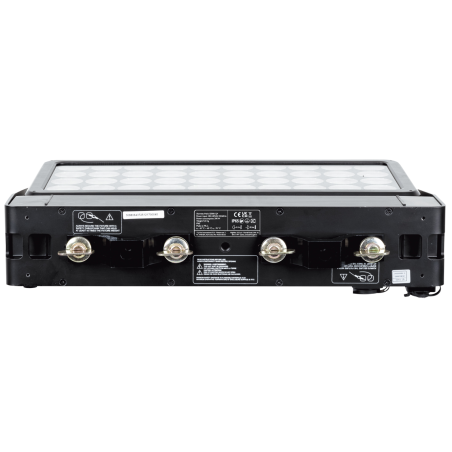

L'indice de protection IP65 du Showtec Helix S5000 Q4 signifie que le projecteur est protégé contre la pénétration de poussière et contre l'eau. Cette étanchéité autorise une installation en extérieur pour des festivals, des mises en lumière de bâtiments, des jardins ou des événements en plein air. Les connecteurs participent à cette protection : l'alimentation passe par des prises powerCON TRUE1 TOP en entrée et en sortie, et le signal DMX par des connecteurs XLR 5 broches IP65 dédiés. Le boîtier en aluminium moulé de couleur noire apporte de la robustesse et reste discret une fois l'appareil installé.

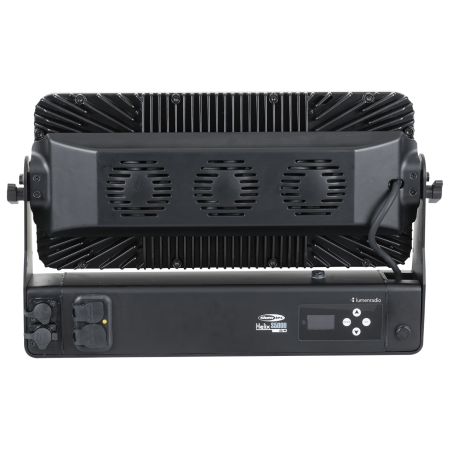

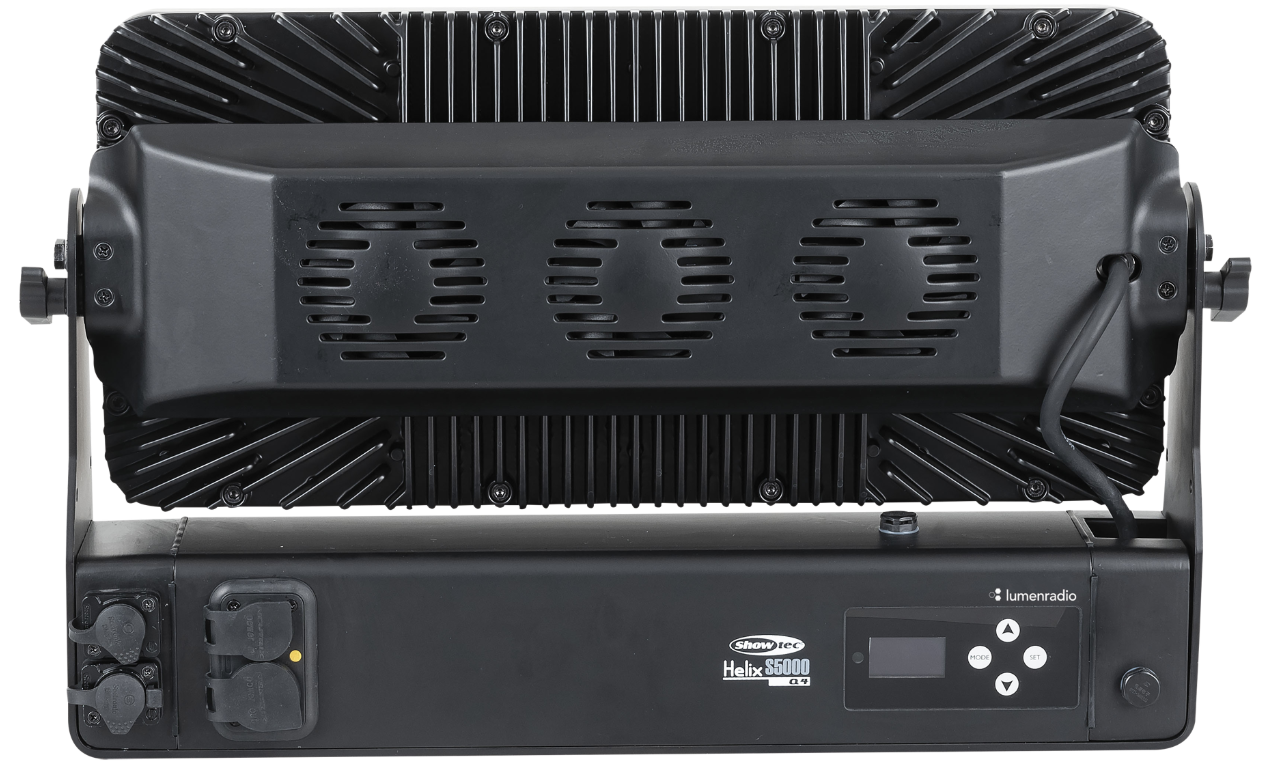

Les spécifications thermiques fixent un cadre d'utilisation clair. Le projecteur fonctionne à partir de -10 °C et jusqu'à une température ambiante de 40 °C, avec une température de surface pouvant atteindre 60 °C. Le refroidissement est assuré par un ventilateur à convection/axial, et un mode ventilateur permet d'adapter son fonctionnement selon le contexte. Pour un usage en période froide comme lors d'événements estivaux, ces valeurs couvrent une large part des situations rencontrées en France. Il reste conseillé de respecter ces plages et d'éviter tout contact prolongé avec le boîtier pendant le fonctionnement.

L'alimentation de 100 à 240 V AC en 50/60 Hz et la consommation de 415 W facilitent le dimensionnement électrique d'une installation. Le chaînage via powerCON TRUE1 TOP permet de relier plusieurs appareils sur une même ligne, dans la limite de la capacité du circuit utilisé. Le câble powerCON TRUE1 de 1,5 m fourni simplifie la première mise en service. Pour les prestataires et les collectivités, ce washer extérieur constitue une solution fiable pour des installations temporaires ou semi-permanentes, et les équipes Energyson accompagnent le choix des accessoires ainsi que le calcul des puissances par ligne.

Comment piloter le Showtec Helix S5000 Q4 en DMX, CRMX et W-DMX ?

Le Showtec Helix S5000 Q4 accepte un pilotage filaire en DMX via ses connecteurs XLR 5 broches IP65, avec cinq modes de canaux : 4, 6, 8, 20 et 24 canaux. Les modes réduits conviennent à une gestion globale de la couleur et de l'intensité, tandis que les modes étendus donnent accès à davantage de paramètres, utiles pour exploiter le contrôle en 5 sections. Le protocole RDM permet de dialoguer avec l'appareil depuis une console ou un outil compatible, par exemple pour l'adressage ou la vérification des réglages, ce qui fait gagner du temps sur des projecteurs installés en hauteur.

Le module sans fil LumenRadio intégré prend en charge le CRMX ainsi que le W-DMX en modes G3 et G4, avec un temps de réaction de 8 ms. Cette connectivité réduit fortement le câblage de signal sur scène ou en extérieur, accélère le montage et limite les contraintes liées aux longueurs de câble. La liaison sans fil reste compatible avec les anciennes générations de projecteurs W-DMX, à condition d'utiliser uniquement le mode G3. Ce point permet d'intégrer l'appareil dans un parc existant sans remplacer l'ensemble du matériel, un critère important pour les loueurs et les prestataires.

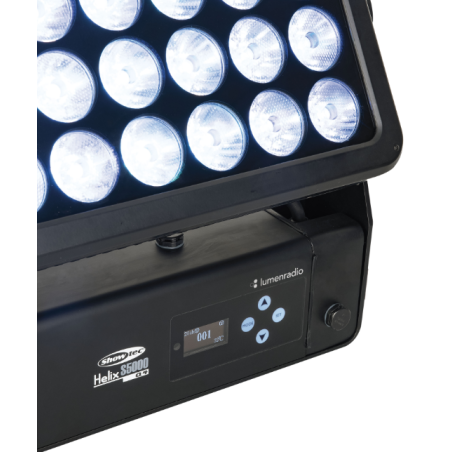

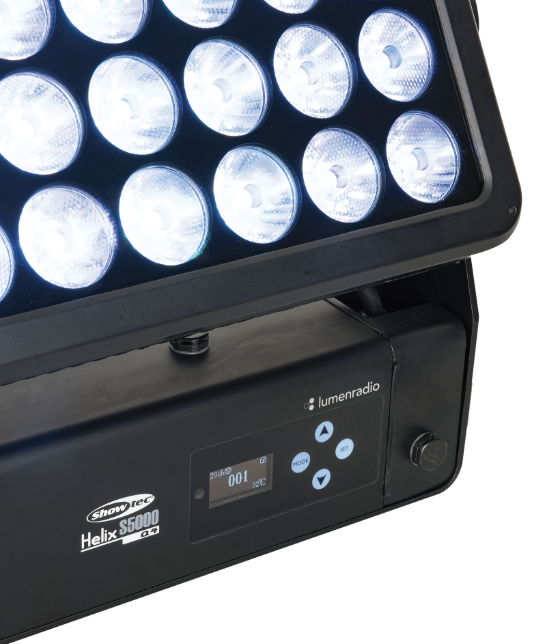

En l'absence de console, le projecteur fonctionne en mode automatique, avec ses programmes intégrés ou en configuration maître/esclave. Une unité maître pilote alors les autres appareils reliés, ce qui suffit pour une ambiance de salle, une vitrine ou un éclairage décoratif récurrent. Le paramétrage s'effectue depuis l'afficheur OLED tactile, lisible et rapide à prendre en main. Les techniciens Energyson recommandent cette approche aux utilisateurs qui débutent, puis le passage au DMX ou au CRMX lorsque l'installation évolue, une progression que le Helix S5000 Q4 permet sans changer de matériel.

Installation et optique modulable du wash LED Showtec Helix S5000 Q4

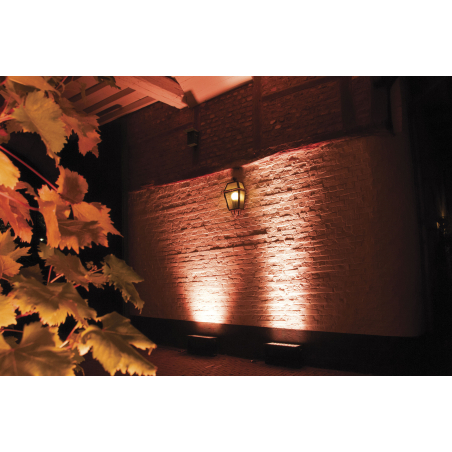

Le Showtec Helix S5000 Q4 offre d'origine un angle de faisceau de 10° à l'horizontale comme à la verticale. Ce faisceau serré concentre la lumière pour éclairer une façade sur toute sa hauteur, souligner une colonne ou atteindre un décor éloigné. Des diffuseurs optionnels permettent d'élargir cet angle à 20°, 40°, 15° x 60° ou 90°. Le format 15° x 60° produit une lumière étirée, adaptée aux murs ou aux rideaux de scène, tandis que le 90° couvre une large surface à courte distance. Un même projecteur répond ainsi à plusieurs configurations d'éclairage selon les besoins du site.

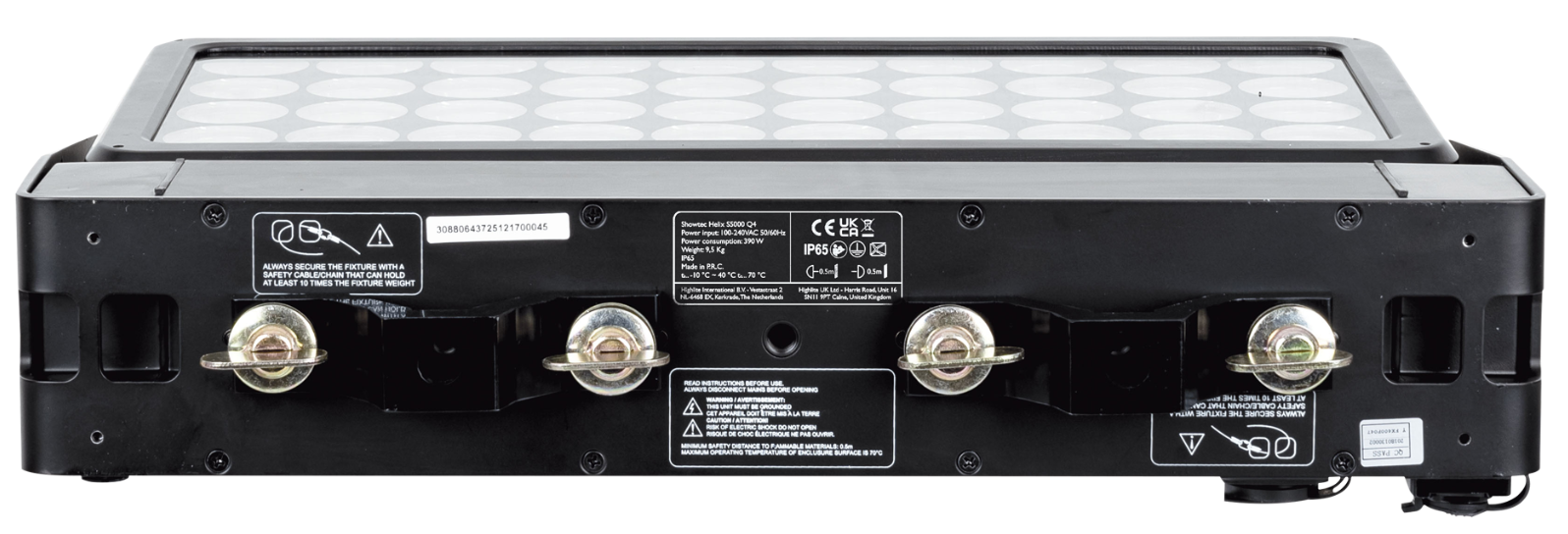

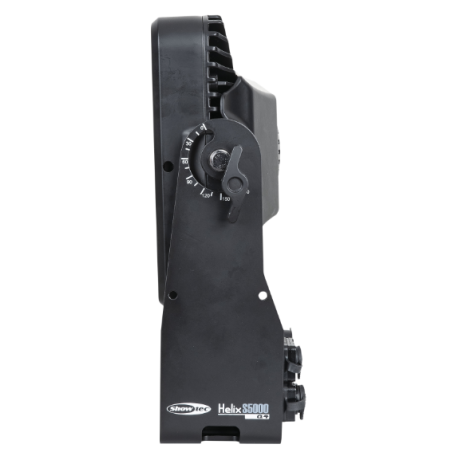

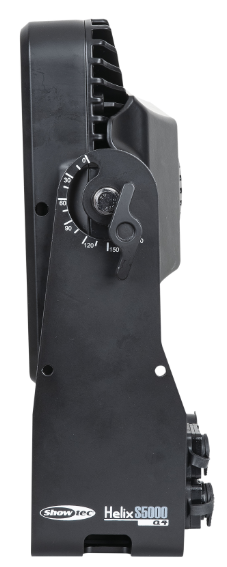

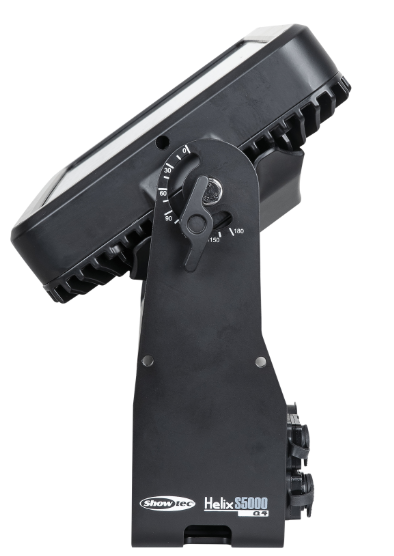

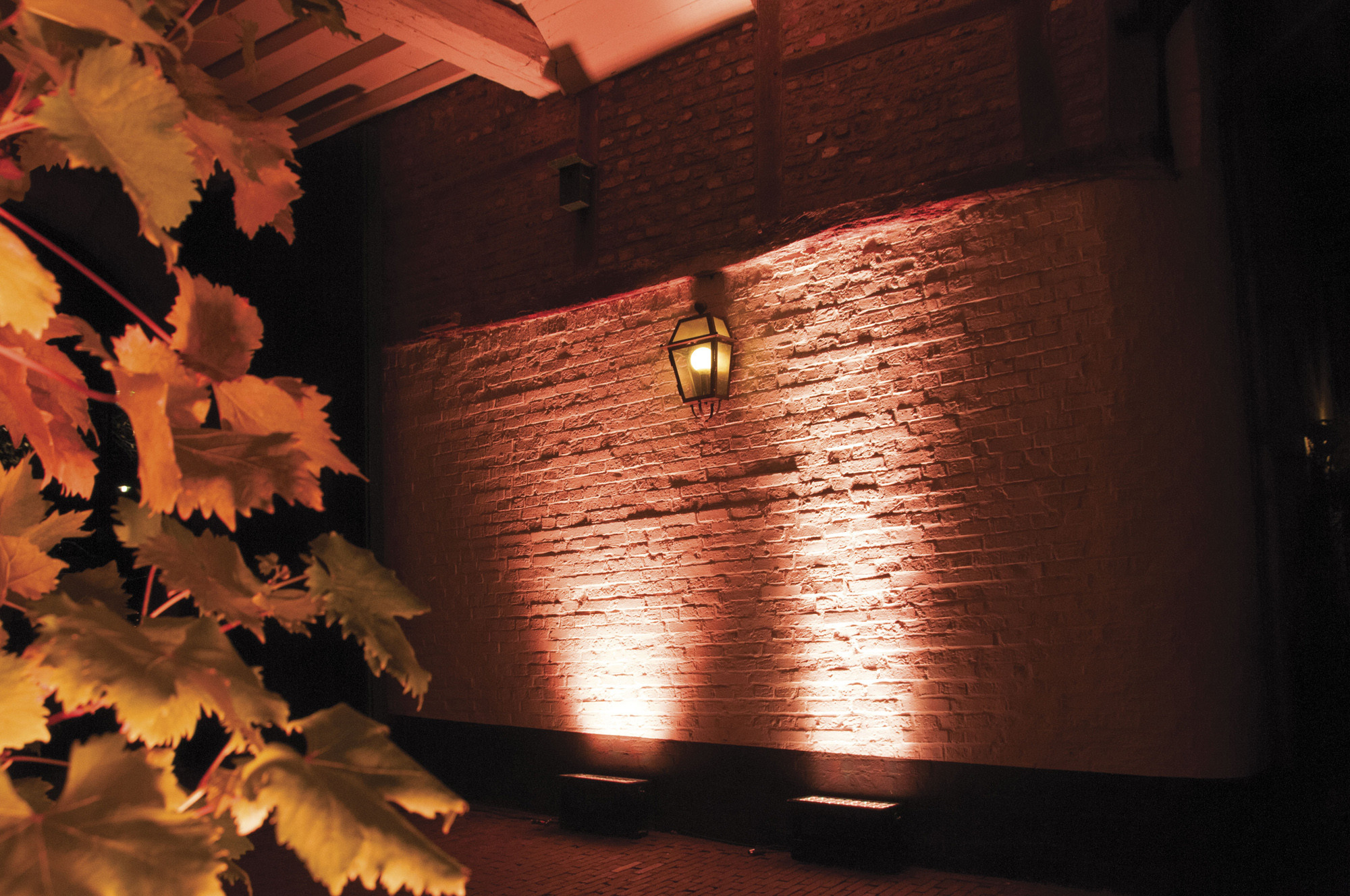

Côté installation, la tête du wash peut être basculée manuellement sur 180°, ce qui offre une grande liberté d'orientation, au sol comme en accroche. Les options de montage comprennent une plaque de base, une pince et un système à verrouillage rapide. L'appareil est livré avec un panneau de montage, des pieds en caoutchouc et un support à verrouillage rapide, et dispose d'un point pour attache de sécurité. Les pieds en caoutchouc assurent une bonne stabilité lors d'une pose au sol, notamment pour éclairer une façade ou un arbre en contre-plongée.

Avec des dimensions de 530 x 330 x 125 mm et un poids de 11,5 kg, le projecteur reste manipulable par une seule personne tout en conservant une construction robuste. Sa faible profondeur facilite son intégration le long d'un bâtiment, sur une structure ou en bord de scène. Pour une accroche en hauteur, l'utilisation d'une élingue de sécurité adaptée reste indispensable. Les conseillers Energyson accompagnent le choix des pinces, des diffuseurs et des accessoires de fixation afin d'assurer une installation sûre, conforme aux bonnes pratiques des professionnels de l'éclairage.

Notre avis d'expert Energyson sur Helix S5000 Q4

Le Showtec Helix S5000 Q4 se distingue par la combinaison de son indice IP65, de son faisceau de 10° et de son contrôle en 5 sections. Sur le terrain, le boîtier en aluminium moulé inspire confiance et la tête inclinable sur 180° simplifie le calage face à une façade. Le module LumenRadio fait gagner un temps appréciable au montage, et la compatibilité W-DMX en mode G3 permet de l'associer à un parc plus ancien. Par rapport à des washers extérieurs du même segment pilotés comme une seule zone, la segmentation apporte une souplesse de création concrète.

Il faut toutefois tenir compte de ses 11,5 kg et de son inclinaison uniquement manuelle, qui impose de préparer les angles avant l'événement. Le faisceau d'origine très serré demande aussi de prévoir les diffuseurs optionnels lorsque la surface à couvrir est large et proche. Pour un prestataire événementiel, un installateur en mise en lumière architecturale ou une salle qui travaille aussi en extérieur, c'est un outil polyvalent et cohérent. Un utilisateur débutant pourra démarrer en mode autonome ou maître/esclave, puis évoluer vers un pilotage DMX ou CRMX.

"Pour une façade, je commence avec le faisceau de 10° et je passe au diffuseur 15° x 60° dès que le mur est proche, la couverture devient alors homogène." – Julien, technicien éclairage, Energyson (mise en lumière extérieure)
