Allen & Heath
M-DL-DANT64-AX

Carte réseau audio Dante Allen & Heath M-DL-DANT64-AX

Caractéristiques Allen & Heath M-DL-DANT64-AX

• 64 canaux audio bidirectionnels pour une distribution complète du signal en réseau Dante
• Double fréquence d'échantillonnage 96 kHz ou 48 kHz selon les besoins de production
• Ports primaire et secondaire pour une redondance réseau sécurisée en conditions live
• Compatibilité AES67 pour une interopérabilité avec les protocoles AoIP broadcast et installation
• Intégration simplifiée grâce au logiciel Dante Controller pour la gestion centralisée des connexions
• Enregistrement multipiste possible via Dante Virtual Soundcard sans perte de qualité audio
• Connecteurs EtherCON verrouillables assurant une connexion fiable en environnement scénique
• Bridge réseau interne pour relier le réseau de contrôle dLive/Avantis au réseau Dante

Informations techniques Allen & Heath M-DL-DANT64-AX

• Protocole réseau : Dante avec support AES67
• Canaux à 48 kHz : 64 entrées / 64 sorties
• Canaux à 96 kHz : 64 entrées / 64 sorties (32 via Dante Virtual Soundcard)
• Connectique : 2 ports EtherCON (primaire et secondaire) + 1 port Control Network
• Modes réseau : redondant ou commuté (switch)
• Format audio : PCM non compressé
• Compatibilité Dante Domain Manager (DDM)
• Infrastructure réseau : Ethernet L3, câblage Cat 5e ou supérieur
• Alimentation : via la surface ou le MixRack dLive/Avantis
• Plage de température de fonctionnement : 0 °C à 40 °C
• Poids : environ 0,5 kg
• Compatibilité : séries dLive et Avantis, expandeurs DT168 et DT164-W

Les points clés du M-DL-DANT64-AX Allen & Heath

Connectivité Dante 64x64 pour les systèmes dLive et Avantis Allen & Heath

La carte M-DL-DANT64-AX apporte 64 canaux audio bidirectionnels à vos systèmes de mixage dLive et Avantis via le protocole Dante. Cette connectivité réseau permet de distribuer le signal audio sur une infrastructure Ethernet standard, en utilisant du câblage Cat 5e ou supérieur et des équipements réseau conventionnels. La latence réduite du protocole Dante assure une transmission audio fiable et précise, adaptée aux exigences des productions live, des installations fixes et des environnements broadcast. Les ingénieurs du son bénéficient ainsi d'une flexibilité accrue dans l'architecture de leurs systèmes, avec la possibilité de réaliser des splits numériques entre la façade (FOH) et les retours (MON) sans compromis sur la qualité du signal.

Le choix entre les fréquences d'échantillonnage de 48 kHz et 96 kHz permet d'adapter la résolution audio aux besoins spécifiques de chaque projet. En mode 96 kHz, la carte offre une fidélité sonore optimale pour les productions exigeantes. La compatibilité avec tous les périphériques Dante fonctionnant à 48 kHz et 96 kHz garantit une intégration transparente dans les réseaux audio existants, sans nécessiter de conversion de format ou de matériel supplémentaire dédié.

Chez Energyson, nous recommandons cette carte pour les configurations nécessitant un nombre élevé de canaux réseau, notamment dans les contextes de festivals, tournées et installations permanentes en salle de spectacle. La fiabilité du protocole Dante, associée à la qualité de fabrication Allen & Heath, constitue un choix pérenne pour les professionnels de l'audio.

Redondance réseau et fiabilité de la carte Dante Allen & Heath M-DL-DANT64-AX

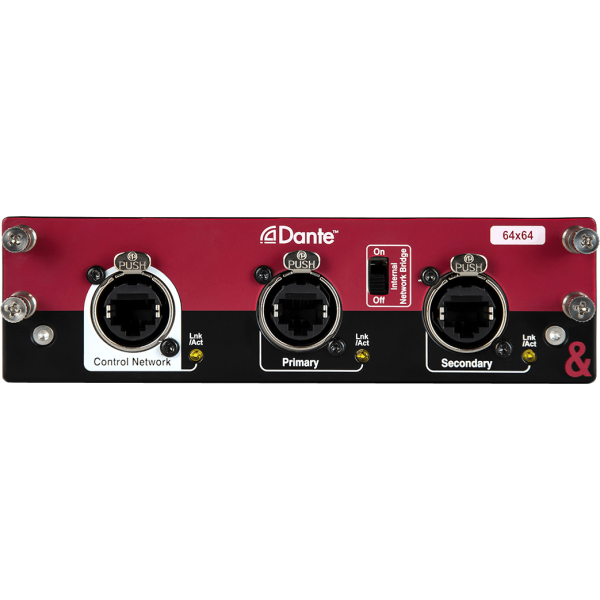

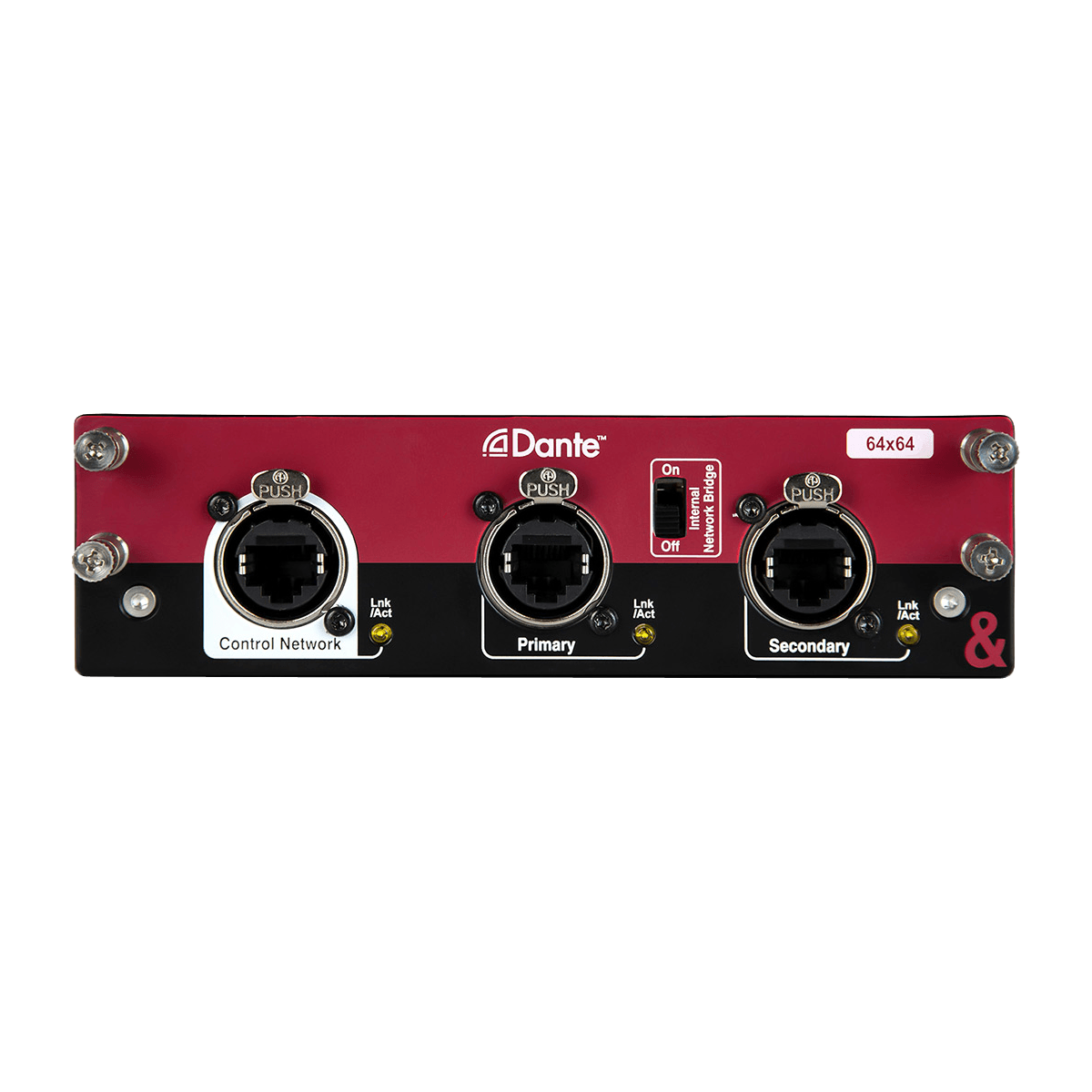

La M-DL-DANT64-AX dispose de deux ports EtherCON verrouillables en face avant, un port primaire et un port secondaire. Ces deux ports peuvent fonctionner en mode redondant, assurant une continuité de service en cas de défaillance d'un lien réseau, ou en mode commuté pour la connexion simultanée à plusieurs périphériques Dante. Les connecteurs EtherCON offrent un verrouillage mécanique qui prévient les déconnexions accidentelles, un atout déterminant lors des prestations en conditions scéniques exigeantes.

Un port Control Network dédié est également présent pour la configuration via le logiciel Dante Controller. Ce port séparé permet de gérer le routage audio et les paramètres réseau sans interférer avec le flux audio principal. Le commutateur de bridge réseau interne permet de relier le réseau de contrôle dLive ou Avantis au réseau de contrôle Dante, simplifiant ainsi l'architecture globale du système et réduisant le nombre de câbles nécessaires entre les équipements.

La robustesse de cette architecture réseau répond aux normes attendues en environnement professionnel. Les techniciens Energyson constatent que cette double redondance, associée aux connecteurs verrouillables, offre une tranquillité d'esprit sur les productions critiques où toute interruption de signal est inacceptable.

Compatibilité AES67 et Dante Domain Manager de la carte Allen & Heath M-DL-DANT64-AX

Le support du standard AES67 intégré à la carte M-DL-DANT64-AX permet l'interopérabilité avec d'autres protocoles Audio over IP (AoIP) utilisés dans les secteurs du broadcast, de l'installation fixe et du spectacle vivant. Cette compatibilité simplifie le transport audio entre des systèmes de marques et de protocoles différents, offrant aux intégrateurs une souplesse accrue dans la conception de leurs réseaux audio. La norme AES67 est devenue un standard de référence pour les infrastructures audio professionnelles, et sa prise en charge native par cette carte évite tout recours à des passerelles de conversion externes.

La compatibilité avec Dante Domain Manager (DDM) permet l'intégration de la carte dans des réseaux de grande envergure. Le DDM offre un routage transparent entre sous-réseaux, des options de sécurité et d'authentification avancées, ainsi qu'une gestion centralisée des domaines Dante. Cette fonctionnalité est particulièrement pertinente pour les installations complexes comprenant de nombreux périphériques répartis sur plusieurs zones ou bâtiments.

Energyson propose un accompagnement technique pour la mise en service de réseaux Dante intégrant le DDM. Cette expertise garantit une configuration optimale et sécurisée de l'infrastructure audio, conforme aux meilleures pratiques recommandées par Audinate et Allen & Heath.

Enregistrement multipiste et distribution audio avec la carte Dante 64x64 Allen & Heath

La carte M-DL-DANT64-AX permet l'enregistrement multipiste simultané via Dante Virtual Soundcard, un logiciel disponible séparément. Cette fonctionnalité offre la possibilité de capturer jusqu'à 64 canaux audio directement sur un ordinateur connecté au réseau Dante, sans matériel d'interface supplémentaire. Les ingénieurs du son peuvent ainsi réaliser des enregistrements live de haute qualité tout en maintenant la distribution du signal vers les systèmes de diffusion et de monitoring.

La distribution audio via le réseau Dante permet de réaliser des splits numériques haute résolution entre les différents postes de mixage. Un système FOH et un système de retours monitors peuvent partager le même flux audio sans dégradation, éliminant le besoin de splitters analogiques ou de câblages multipaires. Cette architecture simplifiée réduit le temps de montage et les risques de panne liés aux connexions physiques multiples.

La synchronisation précise des échantillons (sample accurate playback sync) garantit un alignement temporel parfait entre tous les canaux, un élément essentiel pour la cohérence des signaux lors des captures multipistes et des diffusions multipoints.

Pourquoi choisir la carte Dante 64x64 Allen & Heath pour votre système dLive ou Avantis ?

Le choix de la carte M-DL-DANT64-AX se justifie par sa capacité à transformer un système dLive ou Avantis en un noeud réseau Dante complet, capable de communiquer avec l'ensemble de l'écosystème Dante. Avec 64 canaux bidirectionnels, cette carte offre un nombre de voies suffisant pour couvrir la totalité des besoins d'une production live ou d'une installation fixe de taille moyenne à grande. La compatibilité avec les expandeurs de la gamme DT, notamment les DT168 et DT164-W, étend les possibilités d'entrées et de sorties déportées.

Le protocole Dante repose sur une infrastructure Ethernet standard, ce qui réduit les coûts d'équipement réseau par rapport aux solutions audio propriétaires. Les câbles Cat 5e ou supérieurs, les switches réseau et les routeurs standard suffisent pour déployer un réseau audio complet. Cette approche ouverte facilite la maintenance et l'évolution des systèmes, avec la possibilité d'ajouter des périphériques Dante de différentes marques sans incompatibilité.

Energyson accompagne ses clients dans le dimensionnement et la configuration de leurs réseaux Dante, en s'appuyant sur une connaissance approfondie des systèmes Allen & Heath et des bonnes pratiques réseau audio.

Comment installer et configurer la carte Dante Allen & Heath M-DL-DANT64-AX ?

L'installation de la carte M-DL-DANT64-AX s'effectue dans l'un des emplacements optionnels disponibles sur les surfaces de contrôle dLive (C-Class et S-Class), les MixRacks dLive ou les consoles Avantis. La carte est alimentée directement par la surface ou le MixRack, sans alimentation externe requise. Une fois insérée, la configuration du routage audio s'effectue via le logiciel Dante Controller, accessible depuis un ordinateur connecté au port Control Network de la carte.

Le logiciel Dante Controller permet de gérer l'ensemble des connexions audio entre les périphériques du réseau, d'attribuer les canaux et de surveiller l'état du réseau en temps réel. Le commutateur de bridge réseau interne, accessible sur la carte, permet de relier le réseau de contrôle de la console au réseau de contrôle Dante, ce qui simplifie le câblage et la gestion de l'infrastructure réseau globale.

Le service technique Energyson assure la mise en service et la formation sur les systèmes dLive et Avantis équipés de cartes Dante. Cette prestation comprend la vérification du réseau, le paramétrage des latences et la validation de la redondance, pour une mise en production fiable et documentée.

Notre avis d'expert Energyson sur le M-DL-DANT64-AX

La carte Dante 64x64 Allen & Heath s'impose comme une solution réseau audio solide et polyvalente pour les utilisateurs de systèmes dLive et Avantis. Lors de nos mises en service, nous constatons une stabilité réseau remarquable, y compris sur des configurations complexes impliquant plusieurs dizaines de canaux simultanés. La qualité audio en 96 kHz est irréprochable, et la latence mesurée reste parfaitement compatible avec les exigences du live. Les connecteurs EtherCON verrouillables apportent une sécurité physique appréciable en tournée. La compatibilité AES67 élargit les possibilités d'interconnexion avec des systèmes tiers, un avantage concret pour les prestataires travaillant sur des événements multi-régies.

Face à une carte Dante concurrente comme la Yamaha RSio64-D, la M-DL-DANT64-AX présente l'avantage d'une intégration native dans l'écosystème Allen & Heath, sans adaptateur externe sur les systèmes dLive et Avantis. Le support du DDM et de l'AES67 en standard la positionne favorablement pour les installations nécessitant une gestion réseau avancée. Nous recommandons cette carte aux ingénieurs du son en tournée recherchant un split numérique fiable, aux intégrateurs en installation fixe souhaitant interconnecter plusieurs zones via Dante, et aux studios d'enregistrement live nécessitant un nombre élevé de canaux d'enregistrement réseau.

"La Dante 64x64 est notre carte de référence pour les splits numériques en tournée, fiable et transparente en 96 kHz sur les systèmes dLive." – Julien, technicien réseau audio, Energyson (spécialiste systèmes de sonorisation numérique)
