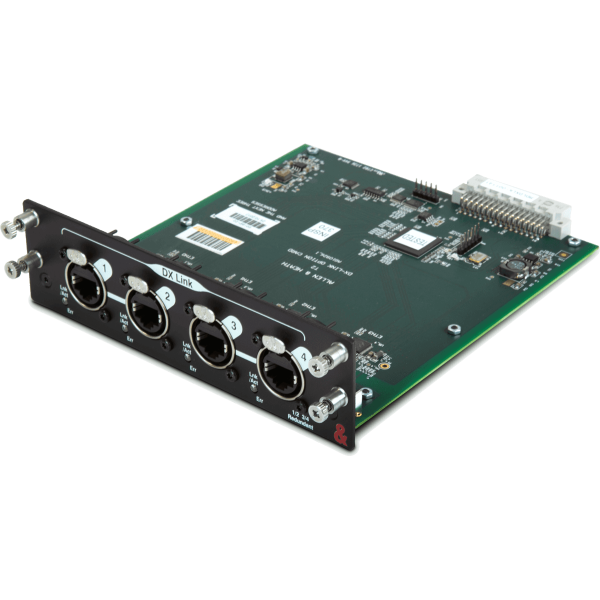

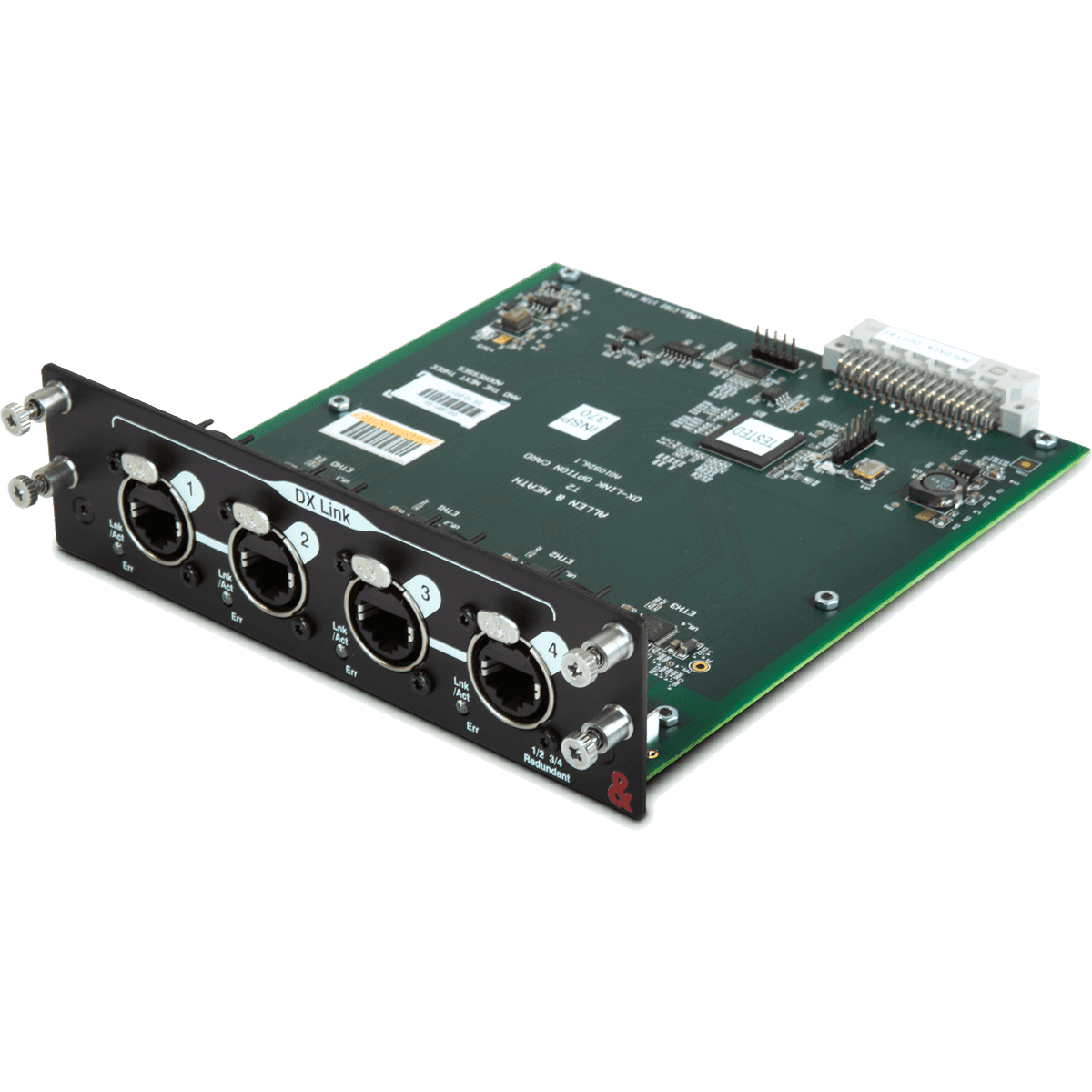

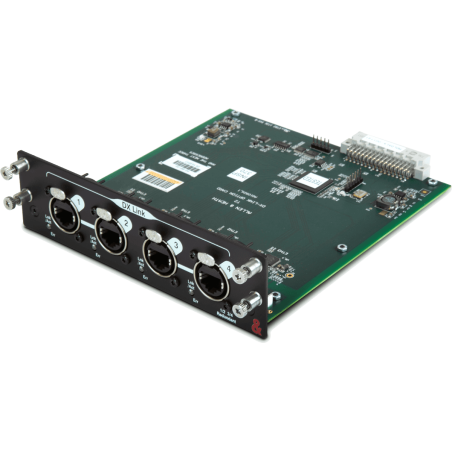

Concentrateur réseau audio ALLEN & HEATH M-DL-DXLINK

Caractéristiques ALLEN & HEATH M-DL-DXLINK

• Ajoute quatre connexions DX Link à un système de mixage dLive.
• Permet une extension modulaire des entrées et sorties audio déportées.
• Prend en charge les configurations parallèles ou redondantes selon les besoins.

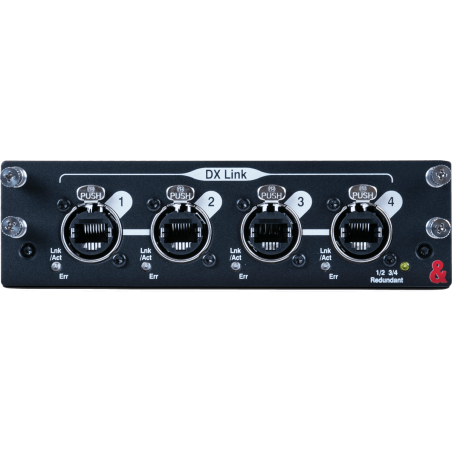

• Utilise des connecteurs EtherCON verrouillables adaptés aux installations professionnelles.
• Assure le transport de 32 × 32 canaux audio par port à 96 kHz.
• Compatible avec les expandeurs ALLEN & HEATH DX32, DX168 et DX164-W.
• Facilite l’évolution d’une régie, d’une scène ou d’une installation fixe dLive.

Informations techniques ALLEN & HEATH M-DL-DXLINK

• Format : carte optionnelle pour système ALLEN & HEATH dLive.
• Catégorie : concentrateur réseau audio.
• Nombre de ports : 4 ports DX Link.
• Capacité par port : 32 entrées et 32 sorties audio.
• Fréquence d’échantillonnage : 96 kHz.
• Capacité maximale par module : 128 entrées et 64 sorties déportées.
• Connecteurs : EtherCON avec verrouillage.
• Câblage en mode redondant : deux câbles Cat5e ou supérieurs par connexion.
• Expandeurs compatibles : DX32, DX168 et DX164-W.
• Modes de connexion : parallèle et redondant.
• Affichage d’état : LED.
• Limiteur : non.
• Marqueurs de localisation : non.

Les points clés du M-DL-DXLINK ALLEN & HEATH

Extension des entrées et sorties d’un système dLive avec la carte ALLEN & HEATH M-DL-DXLINK

La carte ALLEN & HEATH M-DL-DXLINK permet d’étendre directement les capacités d’un système dLive grâce à quatre ports DX Link. Chaque port transporte 32 entrées et 32 sorties audio à une fréquence d’échantillonnage de 96 kHz. Cette architecture répond aux besoins des régies, des plateaux de spectacle et des installations fixes qui doivent répartir les connexions audio entre plusieurs zones. En mode parallèle, un port peut accueillir un DX32 ou jusqu’à deux expandeurs DX168 ou DX164-W. Le module peut ainsi fournir jusqu’à 128 entrées et 64 sorties déportées, sans modifier le fonctionnement général de l’environnement dLive.

Cette capacité d’extension permet d’adapter progressivement l’infrastructure aux contraintes d’un projet. Une régie peut commencer avec un nombre limité d’expandeurs, puis compléter le système lorsque les besoins en microphones, retours, sources de lecture ou liaisons de scène augmentent. Le format carte évite l’ajout d’un concentrateur externe séparé et conserve une intégration cohérente au sein du système ALLEN & HEATH dLive. Les connecteurs EtherCON verrouillables sont conçus pour maintenir les câbles en place lors des manipulations. La compatibilité avec les DX32, DX168 et DX164-W facilite également la constitution d’un réseau audio adapté à différents formats d’exploitation.

Dans une configuration de sonorisation, le M-DL-DXLINK peut centraliser les liaisons vers plusieurs boîtiers de scène tout en maintenant une transmission audio à 96 kHz. Cette fréquence d’échantillonnage reste identique sur les quatre ports, ce qui simplifie la cohérence du système. Le choix entre les expandeurs dépend principalement du nombre de connexions nécessaires et de leur implantation. La carte ne remplace pas les unités DX, mais fournit les ports requis pour les intégrer au système dLive. Pour déterminer la répartition adaptée, l’expertise Energyson peut aider à vérifier le nombre d’entrées, de sorties, de ports et de câbles nécessaires au projet.

Pourquoi utiliser le mode redondant du concentrateur réseau audio M-DL-DXLINK ?

Le mode redondant du ALLEN & HEATH M-DL-DXLINK utilise une paire de ports DX Link pour raccorder un expandeur compatible au moyen de deux câbles Cat5e ou supérieurs. Cette configuration peut être utilisée avec un DX32, un DX168 ou un DX164-W. Les deux liaisons sont prévues pour assurer une connexion redondante entre la carte et l’unité d’extension. Ce mode réduit toutefois le nombre d’expandeurs pouvant être reliés simultanément, puisque deux ports sont mobilisés pour une seule connexion. Il convient donc aux applications où la continuité de liaison est prioritaire par rapport à la densité maximale d’entrées et de sorties.

Une telle configuration peut être pertinente sur une scène, dans une salle équipée ou au sein d’une régie où le câblage est difficilement accessible pendant l’exploitation. L’utilisation de connecteurs EtherCON verrouillables limite les débranchements involontaires, tandis que le double câblage répond aux besoins de redondance prévus par le système. Le mode redondant ne multiplie pas le nombre de canaux disponibles : il mobilise deux liaisons pour un même expandeur. Cette distinction doit être prise en compte lors du dimensionnement, notamment lorsque plusieurs boîtiers DX doivent être répartis entre la scène, les retours et les espaces techniques.

Le choix du mode redondant dépend du niveau de sécurisation recherché et du nombre de ports disponibles. Avec quatre ports DX Link, la carte peut constituer deux paires redondantes. Chaque paire peut recevoir un seul DX32, DX168 ou DX164-W. Pour une installation nécessitant davantage d’unités, le mode parallèle peut être plus approprié, mais sans la même organisation de câblage redondant. Une étude préalable des chemins de câble, de la distance entre les équipements et du nombre de connexions audio évite les erreurs de configuration. Energyson peut accompagner cette vérification en s’appuyant sur les spécifications dLive et sur les références DX réellement prévues.

Comment connecter les expandeurs DX32, DX168 et DX164-W au M-DL-DXLINK ?

En mode parallèle, chaque port DX Link du M-DL-DXLINK peut recevoir un expandeur DX32 ou jusqu’à deux unités DX168 ou DX164-W. Les quatre ports permettent donc de répartir plusieurs expandeurs selon le nombre d’entrées et de sorties requis. Dans cette configuration, la carte peut ajouter jusqu’à 128 entrées et 64 sorties déportées au système dLive. Les connexions s’effectuent avec des câbles Cat5e ou supérieurs sur les connecteurs EtherCON verrouillables. Le mode parallèle privilégie la capacité d’extension et convient aux installations qui doivent raccorder plusieurs boîtiers de scène ou points de connexion répartis sur un même site.

En mode redondant, le principe de connexion change. Un DX32, un DX168 ou un DX164-W est raccordé à une paire de ports DX Link au moyen de deux câbles Cat5e ou supérieurs. La carte disposant de quatre ports, elle peut former deux paires redondantes. Cette organisation utilise davantage de ports par expandeur, mais répond aux configurations dans lesquelles le double chemin de connexion est recherché. Avant l’installation, il est nécessaire de choisir clairement entre le mode parallèle et le mode redondant, car le nombre d’unités raccordables et la répartition des ports ne sont pas identiques.

La préparation du câblage doit également tenir compte de l’emplacement des expandeurs et de l’accès aux connecteurs. Les fiches EtherCON avec verrouillage sont adaptées aux manipulations régulières et aux environnements où les câbles doivent rester maintenus. Les indicateurs LED fournissent un repère visuel sur la carte, sans remplacer le contrôle de la configuration dans le système dLive. Le M-DL-DXLINK est exclusivement destiné à l’écosystème DX indiqué et ne doit pas être assimilé à une carte Dante ou Waves SoundGrid. Pour éviter une incompatibilité, Energyson peut vérifier la référence des expandeurs, la topologie envisagée et le type de câblage disponible.

Installation, évolutivité et limites de la carte réseau audio ALLEN & HEATH M-DL-DXLINK

Le M-DL-DXLINK est une carte optionnelle destinée à être installée sur un port d’entrée-sortie d’un système ALLEN & HEATH dLive. Son format modulaire permet d’ajouter des liaisons DX Link sans remplacer l’ensemble de la console ou du système de mixage. Cette évolutivité répond aux projets dont le nombre de sources augmente avec le temps. La carte fournit quatre ports spécialisés et ne constitue pas un expandeur audio autonome : elle doit être associée à un ou plusieurs DX32, DX168 ou DX164-W pour créer les points d’entrée et de sortie déportés.

Les principales limites concernent la compatibilité et la topologie. La capacité annoncée de 128 entrées et 64 sorties correspond à une utilisation en mode parallèle avec une organisation adaptée des expandeurs. En mode redondant, deux ports sont utilisés par connexion, ce qui réduit le nombre d’unités raccordables simultanément. La carte fonctionne à 96 kHz et ne propose ni limiteur ni marqueur de localisation. Elle n’est pas présentée comme une interface réseau universelle : les ports DX Link sont conçus pour les unités d’extension dLive DX mentionnées. Le choix d’une carte Dante, Waves SoundGrid ou FibreACE répondrait à d’autres besoins de réseau audio.

Pour une installation durable, le câblage Cat5e ou supérieur doit être organisé de manière à limiter les contraintes mécaniques et les débranchements. Les connecteurs EtherCON verrouillables facilitent cette sécurisation, en particulier sur les plateaux et dans les racks mobiles. Les LED permettent une vérification visuelle rapide de l’état des ports. Le dimensionnement doit intégrer le nombre d’entrées, de sorties, d’expandeurs et de connexions redondantes nécessaires. L’analyse de ces paramètres avant montage améliore la fiabilité de l’installation. L’expertise technique Energyson peut servir à confirmer la compatibilité du module avec le système dLive et les unités DX prévues.

Notre avis d’expert Energyson sur M-DL-DXLINK

Pour un technicien travaillant déjà avec un système ALLEN & HEATH dLive, le M-DL-DXLINK constitue une solution cohérente pour multiplier les liaisons vers les expandeurs DX. Ses quatre ports, sa transmission de 32 × 32 canaux par port à 96 kHz et ses connecteurs EtherCON verrouillables répondent aux besoins courants d’une scène ou d’une installation fixe. Le choix entre mode parallèle et mode redondant apporte une souplesse réelle, mais impose de prévoir précisément la topologie. La carte est particulièrement pertinente lorsque les unités DX32, DX168 ou DX164-W font déjà partie du parc technique.

Par rapport à une carte Dante du même environnement dLive, le M-DL-DXLINK répond à un besoin plus ciblé : connecter directement les expandeurs DX compatibles. Une carte Dante vise plutôt l’intégration à un réseau Dante comprenant d’autres équipements. Le M-DL-DXLINK n’est donc pas un remplacement universel, mais une extension spécialisée de l’écosystème DX. Nous le recommandons aux exploitants de salles, prestataires, intégrateurs et techniciens qui recherchent jusqu’à 128 entrées et 64 sorties déportées, ou qui souhaitent sécuriser certaines liaisons grâce au mode redondant.

"Le M-DL-DXLINK convient aux systèmes dLive nécessitant plusieurs expandeurs DX, à condition de définir dès l’installation le mode parallèle ou redondant." – Julien, technicien, Energyson (réseaux audio professionnels)
