Allen & Heath
M-DL-WAVES3

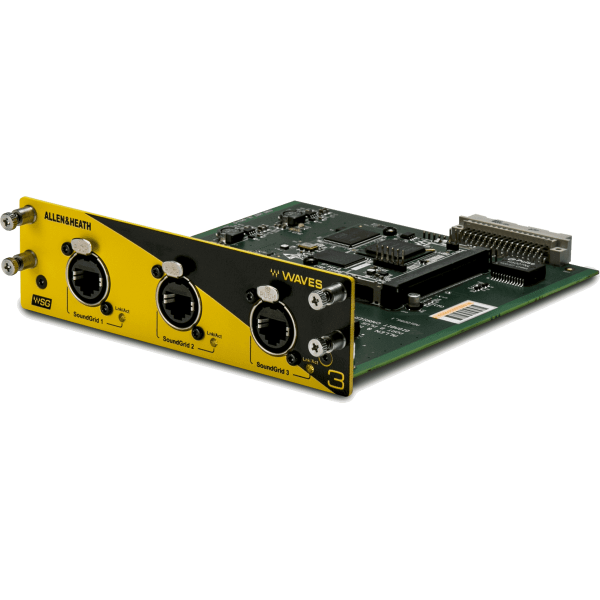

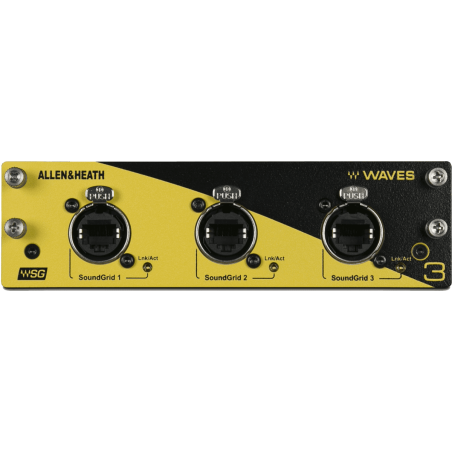

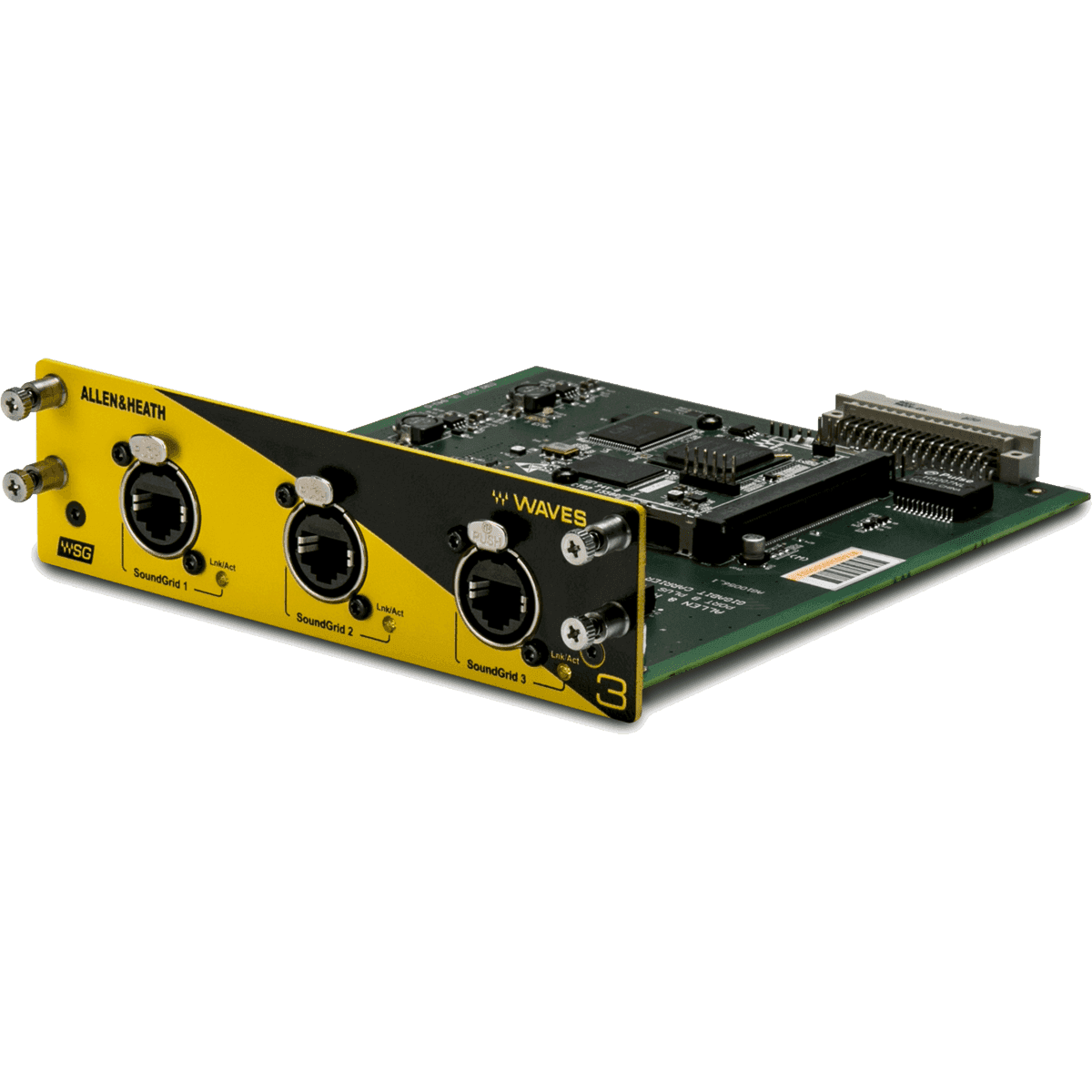

Carte optionnelle audio réseau Allen & Heath M-DL-WAVES3

Caractéristiques Allen & Heath M-DL-WAVES3

• Interface audio réseau 128 entrées et 128 sorties pour une gestion complète des canaux en live et en studio
• Traitement de plugins Waves en temps réel avec une latence très faible grâce au protocole SoundGrid
• Switch Gigabit intégré à 3 ports pour connecter jusqu'à trois appareils SoundGrid simultanément
• Compatibilité avec les serveurs Waves dédiés ou le traitement natif sur ordinateur Mac et Windows
• Enregistrement multipiste haute résolution jusqu'à 128 pistes à 96 kHz via un seul câble Cat 5e
• Installation simple dans le port I/O des consoles dLive et Avantis par insertion et fixation par vis
• Distribution audio et split numérique de microphones pour les configurations de sonorisation complexes
• Connecteurs EtherCon verrouillables assurant une connexion réseau fiable en conditions de tournée

Informations techniques Allen & Heath M-DL-WAVES3

• Protocole réseau : Waves SoundGrid (audio sur Ethernet Gigabit)
• Interface : 128 x 128 canaux audio numériques
• Fréquences d'échantillonnage : 48 kHz et 96 kHz commutables
• Connectique : 3 ports EtherCon verrouillables (switch Gigabit intégré)
• Câblage requis : câble Cat 5e standard
• Compatibilité : Allen & Heath dLive S Class, C Class et Avantis
• Système d'exploitation compatible : Mac et Windows pour l'enregistrement et le traitement natif
• Capacité d'enregistrement : 128 pistes simultanées à 96 kHz
• Montage : insertion dans le port I/O avec fixation par 4 vis captives

Les points clés du M-DL-WAVES3 Allen & Heath

Connectivité Waves SoundGrid de la carte Allen & Heath M-DL-WAVES3

La carte optionnelle Allen & Heath M-DL-WAVES3 exploite le protocole Waves SoundGrid, un standard audio sur Ethernet développé pour les applications professionnelles en temps réel. Ce protocole fonctionne sur des réseaux Ethernet Gigabit standard et assure un environnement de travail à très faible latence, ce qui est essentiel pour le traitement audio en direct. Le switch intégré à 3 ports EtherCon permet de connecter simultanément jusqu'à trois appareils SoundGrid, qu'il s'agisse d'un serveur dédié Waves, d'un ordinateur d'enregistrement ou d'une autre console. Cette architecture réseau simplifie le câblage des systèmes complexes en utilisant un seul câble Cat 5e par connexion, avec une portée pouvant atteindre 100 mètres.

L'utilisation de connecteurs EtherCon verrouillables garantit la fiabilité des connexions lors des tournées et des événements live, où les vibrations et les manipulations peuvent compromettre les liaisons réseau. Le protocole SoundGrid est compatible avec d'autres marques utilisant ce même standard, ce qui facilite l'intégration de la carte M-DL-WAVES3 dans des environnements audio multi-constructeurs. La gestion du réseau s'effectue directement depuis l'écran I/O de la console dLive ou Avantis, offrant un contrôle centralisé du routage des signaux. Energyson recommande cette carte pour sa robustesse réseau et sa compatibilité étendue avec l'écosystème Waves.

Enregistrement multipiste et distribution audio avec la M-DL-WAVES3

L'une des fonctionnalités majeures de la carte Allen & Heath M-DL-WAVES3 réside dans sa capacité d'enregistrement multipiste. Elle permet de capturer jusqu'à 128 pistes audio simultanées à 96 kHz directement sur un ordinateur Mac ou Windows, via un seul câble Cat 5e. Cette caractéristique en fait un outil particulièrement adapté aux productions live de grande envergure, aux captations broadcast et aux sessions d'enregistrement en studio nécessitant un nombre élevé de canaux. Le flux audio transite par le réseau SoundGrid sans nécessiter d'interface audio séparée, ce qui réduit la complexité du système et le nombre d'équipements requis sur site.

La distribution audio et le split numérique de microphones constituent des applications complémentaires de cette carte. En mode split, les signaux d'entrée peuvent être partagés entre plusieurs consoles ou systèmes de diffusion sans perte de qualité, ce qui est courant dans les configurations de sonorisation façade/retour ou dans les environnements broadcast. La M-DL-WAVES3 prend en charge ces flux de manière transparente, avec un routage configurable directement depuis la surface de contrôle dLive ou Avantis. Energyson garantit la fiabilité de cette solution pour les installations professionnelles exigeant un haut niveau de performance audio.

Traitement de plugins Waves en temps réel avec la carte M-DL-WAVES3

La carte M-DL-WAVES3 ouvre l'accès au catalogue complet de plugins Waves depuis les consoles dLive et Avantis d'Allen & Heath. Le traitement des effets peut s'effectuer de deux manières : en mode natif sur un ordinateur Mac ou Windows connecté au réseau SoundGrid, ou via un serveur Waves dédié pour les configurations nécessitant une puissance de calcul supérieure. Cette flexibilité permet aux ingénieurs du son d'adapter leur système en fonction de la complexité de la production et du nombre d'instances de plugins requises. La latence du traitement reste extrêmement faible, ce qui autorise l'utilisation de plugins sur les retours de scène et les mix en direct sans artefact audible.

Le passage entre les fréquences d'échantillonnage de 48 kHz et 96 kHz est commutable, offrant le choix entre un nombre maximal de canaux à 48 kHz et une résolution audio supérieure à 96 kHz selon les besoins du projet. Les 128 canaux d'entrée et de sortie permettent d'appliquer simultanément des traitements Waves sur un grand nombre de tranches, ce qui est particulièrement utile pour les festivals, les tournées d'envergure et les productions broadcast en direct. Energyson souligne la qualité d'intégration entre le système dLive et la plateforme Waves, qui représente un standard reconnu dans l'industrie audio professionnelle.

Compatibilité et installation de la carte optionnelle Allen & Heath M-DL-WAVES3

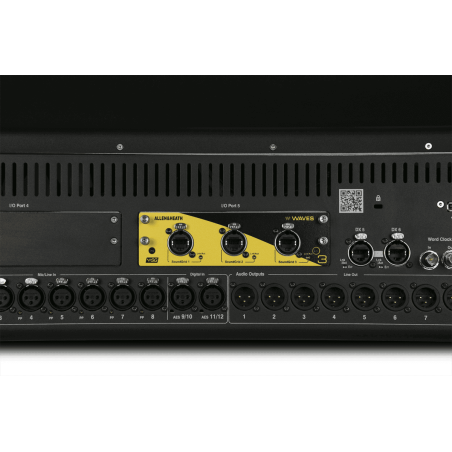

La carte M-DL-WAVES3 est compatible avec l'ensemble des systèmes Allen & Heath dLive, incluant les séries S Class et C Class, ainsi que les consoles Avantis. Elle s'installe dans le port I/O dédié de ces systèmes, un emplacement standardisé qui accueille les différentes cartes optionnelles de la gamme Allen & Heath, comme les cartes Dante ou FibreACE. L'installation physique est simple : il suffit de retirer le panneau de protection du port I/O, d'insérer la carte dans le connecteur et de la fixer à l'aide des quatre vis captives intégrées. Aucun outil spécifique n'est nécessaire, ce qui facilite les changements de configuration sur le terrain.

Jusqu'à 5 cartes peuvent être utilisées dans un même système dLive, permettant de combiner différentes technologies de réseau audio selon les besoins de l'installation. La configuration logicielle s'effectue via l'écran I/O de la console, où l'ingénieur du son peut router les signaux vers et depuis les ports SoundGrid. Le pilote et le logiciel de la carte sont téléchargeables sur le site Waves, avec des instructions détaillées pour la mise en service. Energyson accompagne ses clients dans l'installation et la configuration de cette carte pour garantir une intégration optimale dans leurs systèmes existants.

Pourquoi choisir la carte Waves SoundGrid M-DL-WAVES3 pour votre système dLive ?

Le choix de la carte M-DL-WAVES3 pour un système dLive ou Avantis repose sur plusieurs critères techniques objectifs. Le protocole Waves SoundGrid est l'un des standards les plus répandus dans l'industrie audio professionnelle pour le traitement de plugins en temps réel. En intégrant cette carte, les ingénieurs du son accèdent à un catalogue de plusieurs centaines de plugins reconnus pour leur qualité sonore et leur fiabilité en conditions live. La carte offre également une solution d'enregistrement multipiste complète via un seul câble réseau, ce qui simplifie considérablement l'infrastructure technique des productions de grande envergure.

Par rapport à d'autres solutions de réseau audio, la M-DL-WAVES3 se distingue par sa combinaison unique de traitement de plugins, d'enregistrement multipiste et de distribution audio au sein d'une seule carte. Les alternatives comme Dante ou MADI se concentrent principalement sur le transport audio, sans offrir l'accès direct au traitement de plugins. Pour les équipes techniques qui utilisent déjà des plugins Waves dans leurs workflows, cette carte représente une extension naturelle de leur environnement de travail. Energyson conseille cette carte aux professionnels recherchant une solution complète et éprouvée pour enrichir les capacités de traitement de leur système Allen & Heath.

Comment installer et configurer la carte Allen & Heath M-DL-WAVES3 ?

L'installation de la carte M-DL-WAVES3 suit une procédure standardisée commune à toutes les cartes optionnelles Allen & Heath pour les systèmes dLive et Avantis. La première étape consiste à éteindre le système, puis à retirer les quatre vis fixant le panneau de protection du port I/O situé à l'arrière du MixRack, de la surface ou de la console Avantis. La carte est ensuite glissée dans le slot et pressée fermement dans le connecteur d'accueil. Les quatre vis captives intégrées à la carte permettent de la fixer solidement sans outil supplémentaire. Une fois le système remis sous tension, la carte est détectée automatiquement.

La configuration logicielle nécessite le téléchargement du pilote SoundGrid et du logiciel Waves depuis le site officiel Waves. Le routage des signaux s'effectue via l'écran I/O de la console dLive ou Avantis, où chaque canal peut être assigné aux ports SoundGrid. Les trois ports EtherCon de la carte permettent de connecter directement un serveur Waves, un ordinateur d'enregistrement et un appareil SoundGrid supplémentaire grâce au switch Gigabit intégré. Energyson assure un support technique complet pour la mise en service de cette carte, incluant la vérification de la compatibilité firmware et l'optimisation du réseau SoundGrid.

Notre avis d'expert Energyson sur le M-DL-WAVES3

La carte Allen & Heath M-DL-WAVES3 constitue un ajout pertinent pour tout système dLive ou Avantis utilisé dans des contextes de sonorisation live professionnelle ou de broadcast. Son interface 128 x 128 canaux à 96 kHz couvre les besoins des productions les plus exigeantes, et le switch Gigabit intégré à 3 ports simplifie notablement le câblage réseau. En comparaison avec la carte Dante M-DL-DANT2, la M-DL-WAVES3 offre l'avantage exclusif du traitement de plugins Waves en temps réel avec une latence suffisamment faible pour être utilisée sur les retours de scène, ce que la carte Dante ne permet pas nativement.

La qualité de fabrication est conforme aux standards Allen & Heath, avec des connecteurs EtherCon verrouillables qui résistent parfaitement aux contraintes des tournées. L'installation dans le port I/O prend moins de cinq minutes et ne nécessite aucun outillage spécifique. Nous recommandons cette carte aux ingénieurs du son en tournée et aux prestataires de sonorisation qui utilisent déjà des plugins Waves dans leur workflow. Pour un studio d'enregistrement utilisant un système dLive comme console principale, la capacité d'enregistrement 128 pistes via un seul câble Cat 5e représente un gain de temps et de simplicité considérable.

"La M-DL-WAVES3 transforme un système dLive en plateforme de traitement Waves complète, avec un câblage réseau minimal et une fiabilité éprouvée en tournée." – Nicolas, ingénieur son spécialiste consoles numériques, Energyson (systèmes Allen & Heath et réseaux audio)

FAQ sur la carte optionnelle Allen & Heath M-DL-WAVES3
