Allen & Heath
M-DX32-DIN

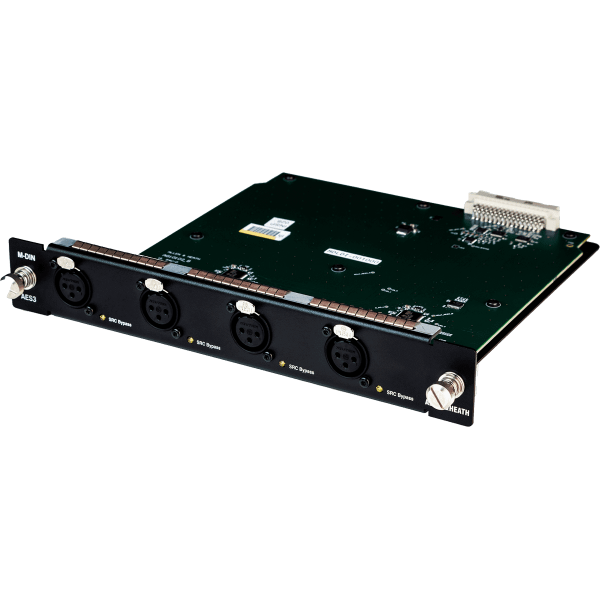

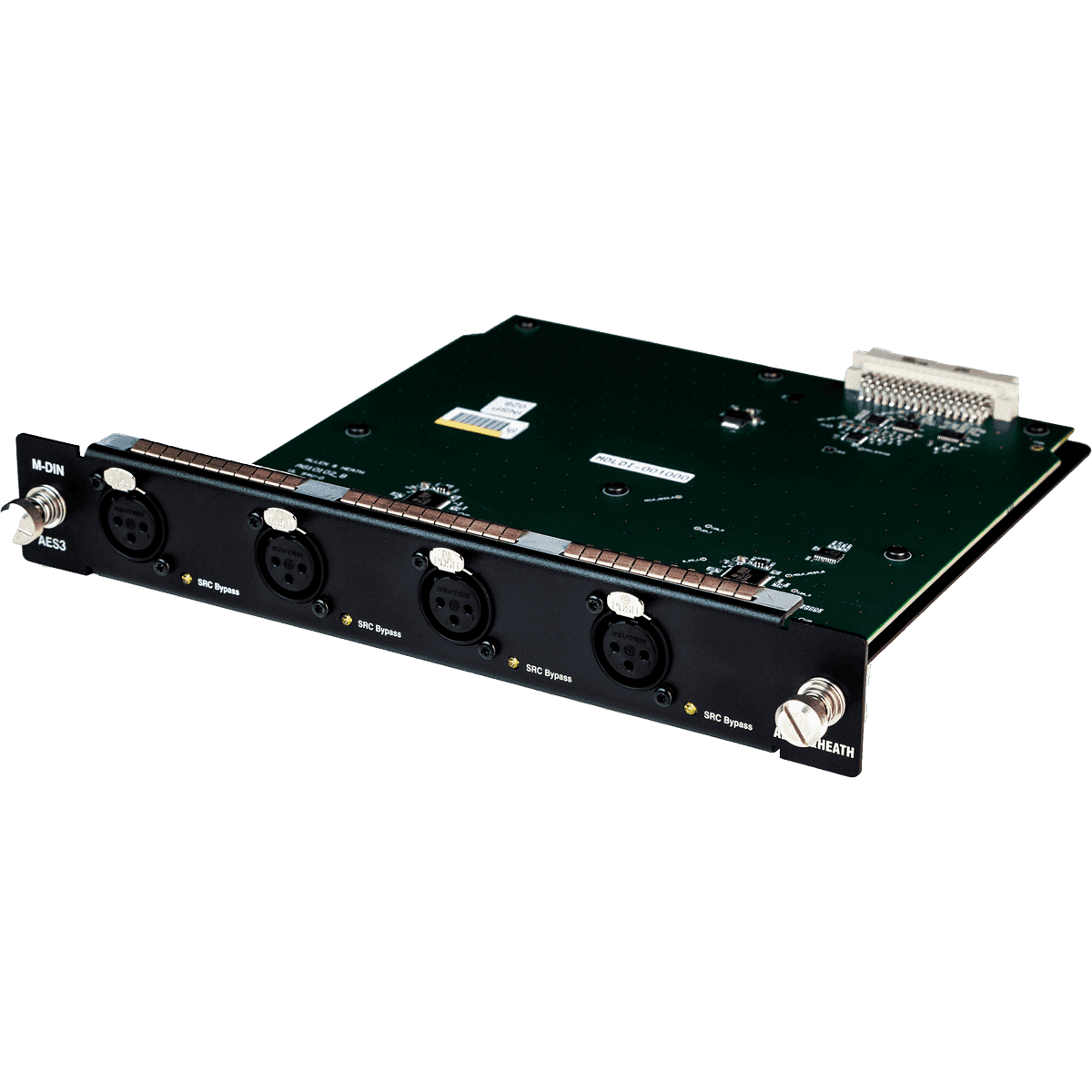

Carte d'entrée numérique AES3 Allen & Heath M-DX32-DIN

Caractéristiques Allen & Heath M-DX32-DIN

• Carte modulaire enfichable dans les emplacements 8 canaux du châssis DX32
• Convertisseur de fréquence d'échantillonnage intégré acceptant les flux de 32 kHz à 192 kHz
• Bypass du SRC activable individuellement sur chaque prise pour un fonctionnement natif à 96 kHz
• Connexion XLR symétrique pour une transmission numérique fiable et sans interférence
• Intégration directe aux systèmes dLive, Avantis, SQ et AHM-64 via le protocole DX
• Conception modulaire permettant de combiner entrées analogiques et numériques dans un même châssis
• Gestion flexible des sources numériques externes avec des fréquences d'échantillonnage variées

Informations techniques Allen & Heath M-DX32-DIN

• Format d'entrée : AES3, 2 canaux par connecteur XLR
• Nombre total de canaux : 8 (4 paires stéréo)
• Type de connecteur : XLR symétrique
• Tension de signal : 2,5 Vpp symétrique, terminaison 110 Ω
• Convertisseur de fréquence d'échantillonnage (SRC) : 32 kHz à 192 kHz
• Bypass SRC : disponible par prise, uniquement pour fonctionnement à 96 kHz
• Châssis compatible : expandeur modulaire DX32
• Systèmes compatibles : dLive, Avantis, SQ, AHM-64
• Limiteur : non
• Marqueurs de localisation : non

Les points clés du M-DX32-DIN Allen & Heath

Entrées numériques AES3 de la carte Allen & Heath M-DX32-DIN pour DX32

La carte Allen & Heath M-DX32-DIN offre 4 entrées stéréo AES3 sur connecteurs XLR, représentant un total de 8 canaux d'entrée numérique. Chaque prise XLR transporte deux canaux audio conformément au standard AES3, avec une tension de signal de 2,5 Vpp en liaison symétrique et une impédance de terminaison de 110 Ω. Cette configuration garantit une transmission numérique conforme aux exigences des environnements professionnels de sonorisation et d'installation. La carte s'insère directement dans l'un des 4 emplacements 8 canaux du châssis DX32, aux côtés de modules analogiques ou d'autres cartes numériques selon les besoins du projet.

Le standard AES3 est largement utilisé dans les systèmes audio professionnels pour la liaison entre équipements numériques tels que les processeurs, les enregistreurs, les lecteurs de médias ou les consoles. En intégrant cette carte dans un expandeur DX32, les ingénieurs du son peuvent centraliser la réception de flux numériques provenant de sources variées. La connectique XLR symétrique assure une résistance aux interférences électromagnétiques, ce qui est essentiel dans les environnements scéniques où de nombreux câbles cohabitent. Energyson recommande cette carte pour les configurations nécessitant un raccordement numérique fiable et standardisé.

Convertisseur de fréquence d'échantillonnage SRC de la M-DX32-DIN Allen & Heath

La M-DX32-DIN intègre un convertisseur de fréquence d'échantillonnage (SRC) capable de traiter des flux entrants de 32 kHz à 192 kHz. Cette fonctionnalité permet de connecter des sources numériques fonctionnant à des fréquences d'échantillonnage différentes de celle du système de mixage, sans perte de synchronisation ni artefacts audibles. Le SRC assure la conversion automatique vers la fréquence de travail du système hôte, qu'il s'agisse d'un dLive, d'un Avantis, d'un SQ ou d'un AHM-64, tous fonctionnant nativement à 96 kHz.

Pour les situations où la source externe fonctionne déjà à 96 kHz, le SRC peut être contourné individuellement sur chaque prise XLR. Ce bypass par prise évite toute étape de conversion inutile et préserve la transparence du signal numérique. Cette flexibilité est particulièrement appréciée en tournée ou en installation fixe, où les ingénieurs doivent gérer des flux provenant d'équipements variés. Energyson souligne l'intérêt de cette double possibilité, conversion ou bypass, pour garantir la qualité audio dans toutes les configurations.

Compatibilité de la carte M-DX32-DIN avec les systèmes Allen & Heath

La carte M-DX32-DIN est conçue pour fonctionner exclusivement avec l'expandeur modulaire DX32 d'Allen & Heath. Ce châssis propose 4 emplacements pour des modules d'entrée ou de sortie, analogiques ou numériques, offrant jusqu'à 32 canaux d'extension. Le DX32 se connecte au système de mixage via un câble Cat5e unique, ou deux câbles pour une redondance de liaison avec les systèmes dLive S Class. Le protocole DX transporte 32 x 32 canaux audio non compressés à 96 kHz, ainsi que les données de contrôle.

Cette carte est compatible avec les systèmes dLive, Avantis, SQ et AHM-64, couvrant ainsi l'ensemble de la gamme de mixage numérique 96 kHz d'Allen & Heath. En ajoutant une ou plusieurs cartes M-DX32-DIN dans un expandeur DX32, les techniciens étendent les capacités d'entrée numérique de leur système sans modifier l'architecture principale. Energyson conseille cette solution pour les prestataires et les installateurs qui souhaitent une extension modulaire conforme aux standards professionnels AES3.

Installation modulaire et flexibilité de la M-DX32-DIN dans le DX32

Le système modulaire du DX32 permet de combiner librement les cartes d'entrée et de sortie selon les exigences du projet. La M-DX32-DIN occupe un emplacement 8 canaux et peut cohabiter avec des modules M-AIN (entrées micro/ligne analogiques), M-AOUT (sorties analogiques), M-DOUT (sorties AES3) ou des cartes PRIME dans le même châssis. Cette modularité offre une grande souplesse pour adapter la configuration d'entrées-sorties à chaque événement ou installation.

Le châssis DX32 peut être monté en rack 19 pouces ou utilisé au sol grâce à ses pieds intégrés. Ses dimensions de 433 x 290 x 177 mm et son poids de 10,5 kg (châssis seul) en font un équipement transportable pour les applications en tournée. L'alimentation modulaire accepte des tensions de 100 à 240 V AC, 50/60 Hz, et propose une option de double alimentation redondante interchangeable à chaud. Energyson met en avant la fiabilité de cette architecture pour les environnements exigeant une continuité de service.

Pourquoi choisir la carte AES3 M-DX32-DIN Allen & Heath pour vos entrées numériques ?

Le choix de la carte M-DX32-DIN se justifie par sa capacité à gérer des flux AES3 provenant de sources aux fréquences d'échantillonnage variées, grâce à son convertisseur SRC intégré couvrant de 32 kHz à 192 kHz. Dans un contexte de sonorisation live ou d'installation fixe, il est fréquent de devoir interconnecter des équipements numériques fonctionnant à des fréquences différentes. Cette carte élimine les problèmes de synchronisation et de compatibilité en assurant une conversion transparente vers la fréquence de travail du système hôte.

De plus, la possibilité de contourner le SRC par prise offre un avantage pour les configurations où toutes les sources fonctionnent déjà à 96 kHz, en supprimant une étape de traitement inutile. La conformité au standard AES3 avec une terminaison 110 Ω et une liaison symétrique garantit une intégration sans compromis dans les chaînes audio professionnelles. Energyson recommande cette carte aux techniciens et ingénieurs du son recherchant une solution d'entrée numérique modulaire, fiable et compatible avec l'écosystème Allen & Heath.

Comment intégrer la M-DX32-DIN dans un système de mixage Allen & Heath ?

L'intégration de la carte M-DX32-DIN dans un système Allen & Heath se fait en insérant le module dans l'un des 4 emplacements disponibles du châssis DX32. Une fois installée, la carte est automatiquement reconnue par le système de mixage connecté. Le routage des entrées AES3 se configure via l'écran I/O de la console (dLive, Avantis) ou via le logiciel AHM System Manager pour les systèmes AHM-64. Le firmware de l'expandeur est mis à jour automatiquement au démarrage si une différence de version est détectée avec le système hôte.

Le DX32 se connecte au système de mixage via un câble Cat5e unique, transportant jusqu'à 32 x 32 canaux audio à 96 kHz et les données de contrôle. Pour les systèmes dLive S Class, deux câbles peuvent être utilisés pour une connexion redondante. Il est également possible de chaîner plusieurs expandeurs DX32 via un DX Hub ou une carte DX Link pour augmenter le nombre total d'entrées-sorties. Energyson assure l'accompagnement technique pour la configuration et la mise en service de ces systèmes modulaires.

Notre avis d'expert Energyson sur le M-DX32-DIN

La carte M-DX32-DIN est un module d'entrée numérique qui répond aux besoins des configurations professionnelles nécessitant la réception de flux AES3 depuis des sources variées. Le convertisseur de fréquence d'échantillonnage intégré fonctionne sur une plage étendue de 32 kHz à 192 kHz, ce qui permet de connecter des lecteurs de média, des processeurs ou des enregistreurs sans se soucier de la compatibilité de fréquence. Le bypass par prise est un atout appréciable pour les systèmes homogènes fonctionnant en 96 kHz natif, car il supprime une étape de conversion superflue. La qualité de fabrication est conforme aux standards Allen & Heath, avec une connectique XLR robuste et une terminaison 110 Ω respectant la norme AES3.

Comparée à des cartes d'entrée numériques concurrentes comme les modules Dante ou MADI proposés par d'autres fabricants, la M-DX32-DIN reste spécifiquement dédiée au format AES3 sur XLR, ce qui la destine aux environnements où ce standard est prédominant. Elle convient particulièrement aux prestataires de sonorisation live gérant des sources numériques multiples, ainsi qu'aux installateurs intégrant des systèmes fixes avec des flux AES3 provenant de matrices ou de processeurs tiers. Energyson recommande ce module pour les techniciens recherchant une extension d'entrée numérique fiable, modulaire et pleinement intégrée à l'écosystème de mixage Allen & Heath 96 kHz.

"La M-DX32-DIN offre une gestion flexible des entrées AES3 avec un SRC fiable, un module essentiel pour les configurations multi-sources numériques." – Laurent, technicien audio, Energyson (systèmes de mixage numérique)
