Allen & Heath
M-DX32-DOUT

Accessoire pour console de mixage Allen & Heath M-DX32-DOUT

Caractéristiques Allen & Heath M-DX32-DOUT

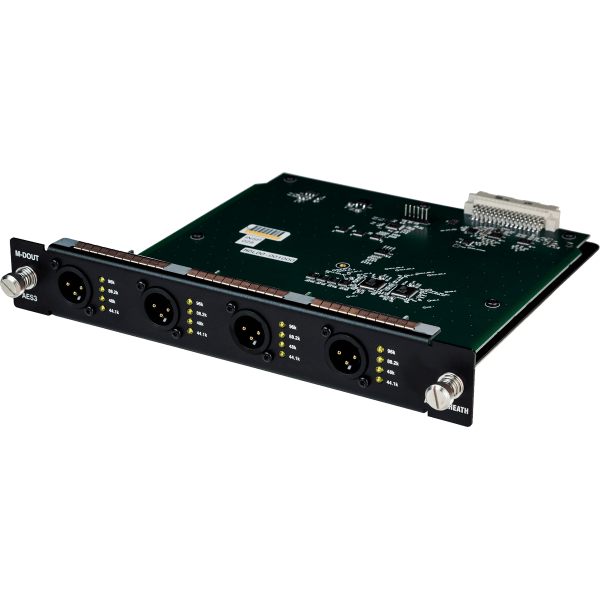

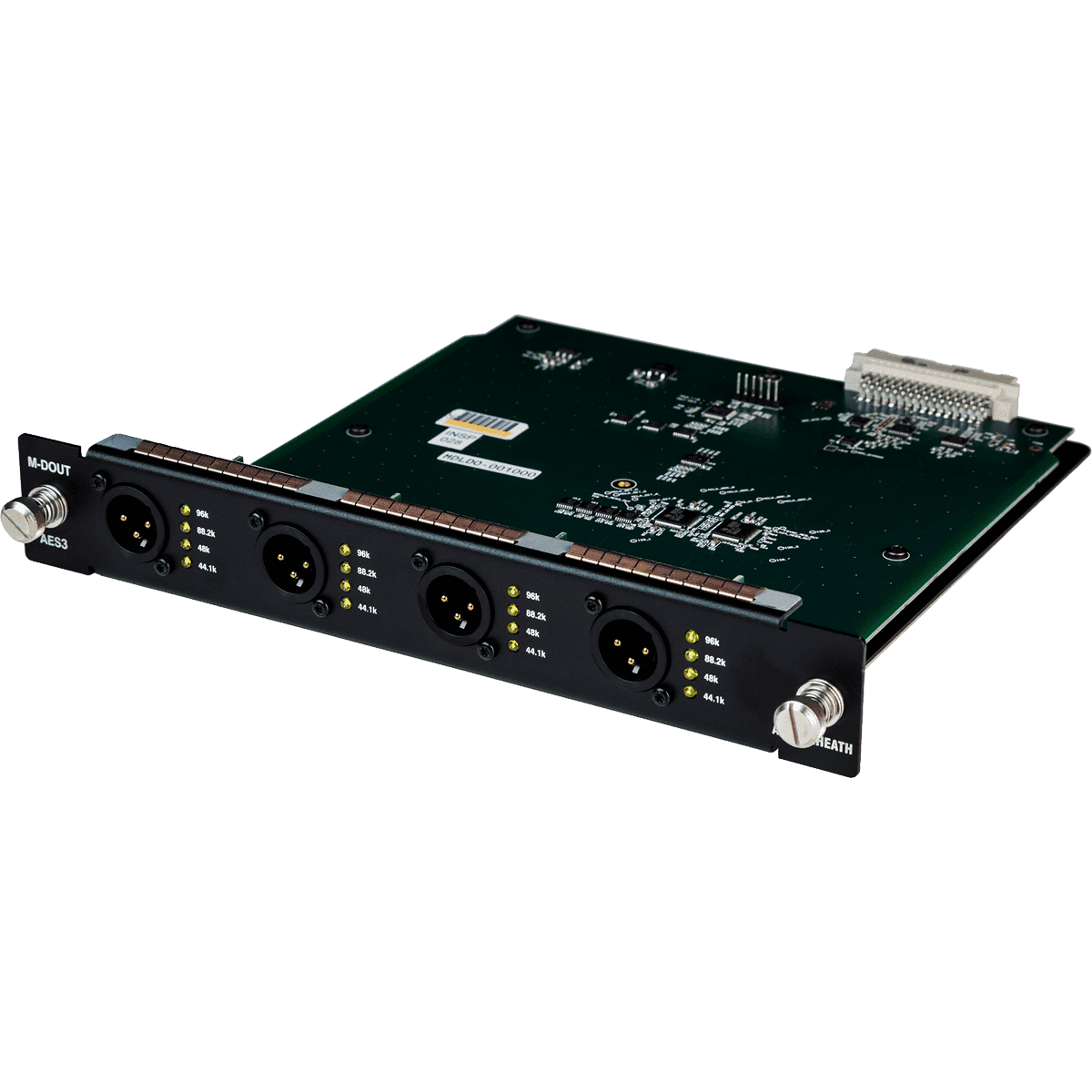

• Ajoute quatre sorties numériques stéréo AES3 au boîtier de scène DX32.
• Étend la connectivité numérique d’une installation audio Allen & Heath.
• Utilise des connecteurs XLR pour le raccordement des liaisons AES/EBU.
• Permet de sélectionner quatre fréquences d’échantillonnage selon le système utilisé.
• Transmet un signal provenant d’un système dLive, AHM, Avantis ou SQ.
• Peut servir au raccordement d’un autre appareil numérique compatible.
• S’intègre aux configurations comprenant plusieurs boîtiers raccordés en cascade.

Informations techniques Allen & Heath M-DX32-DOUT

• Type : carte d’extension numérique pour boîtier de scène.
• Compatibilité de boîtier : Allen & Heath DX32.
• Nombre de sorties : quatre sorties stéréo.
• Format numérique : AES3, également présenté comme AES/EBU.
• Connectique de sortie : XLR.
• Fréquences d’échantillonnage : 44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz.
• Systèmes cités : dLive, AHM, Avantis et SQ.
• Limiteur : non.
• Marqueurs de localisation : non.
• Référence article : 95457.

Les points clés du M-DX32-DOUT Allen & Heath

Pourquoi choisir la carte Allen & Heath M-DX32-DOUT pour le DX32 ?

La carte Allen & Heath M-DX32-DOUT étend le boîtier de scène DX32 avec quatre sorties numériques stéréo AES3 sur connecteurs XLR. Elle répond aux configurations qui doivent transférer un signal audio numérique depuis un système dLive, AHM, Avantis ou SQ vers un autre appareil numérique. Ce format permet d’ajouter des sorties dédiées sans modifier la fonction principale du DX32. Dans une régie, une installation fixe ou une scène, cette extension facilite la distribution du signal vers une console, un processeur ou un équipement compatible AES/EBU. La compatibilité explicitement annoncée avec le DX32 et les systèmes Allen & Heath cités constitue le principal repère de fiabilité pour préparer l’intégration.

Le choix de cette carte se justifie lorsque quatre liaisons stéréo numériques supplémentaires sont nécessaires sur XLR. Elle évite de convertir immédiatement le signal en analogique et conserve un chemin numérique entre les équipements compatibles. La commutation des fréquences d’échantillonnage apporte une souplesse utile face à plusieurs architectures audio, tout en restant limitée aux valeurs documentées. La M-DX32-DOUT ne comporte ni limiteur ni marqueurs de localisation : ces fonctions doivent donc être assurées ailleurs dans le système si elles sont requises. Pour valider le câblage, la fréquence commune et la destination AES3, l’expertise Energyson peut accompagner la vérification de compatibilité avant installation.

Transmission AES3 sur XLR avec la carte Allen & Heath M-DX32-DOUT

Les quatre sorties de la Allen & Heath M-DX32-DOUT utilisent le format AES3, également présenté comme AES/EBU, sur connecteurs XLR. Chaque sortie transporte un signal stéréo numérique vers un équipement capable de recevoir ce format. Cette architecture convient notamment au transfert entre une console de mixage et un autre appareil numérique présent sur scène ou en régie. Elle peut aussi participer à une configuration comprenant plusieurs boîtiers en cascade, selon le schéma décrit pour le DX32. Le format XLR facilite l’identification physique des liaisons dans un environnement audio professionnel. La présence de quatre sorties clairement documentées permet de dimensionner le routage sans supposer de connectique supplémentaire.

Une liaison AES3 exige que l’appareil récepteur accepte le signal numérique transmis et que la fréquence d’échantillonnage choisie soit cohérente avec l’ensemble de la chaîne. La fiche fournie ne précise pas d’autres protocoles, conversions ou fonctions de traitement : la carte doit donc être considérée comme une extension de sorties numériques dédiée au DX32. Elle n’ajoute pas de limiteur et ne fournit pas de marqueurs de localisation. Avant raccordement, il convient d’identifier les entrées AES3 disponibles sur l’équipement de destination et le nombre de paires nécessaires. Le service technique Energyson peut aider à contrôler ces éléments, sans extrapoler au-delà des compatibilités officiellement indiquées.

Fréquences d’échantillonnage de la carte Allen & Heath M-DX32-DOUT

La M-DX32-DOUT propose quatre fréquences d’échantillonnage commutables : 44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz. Cette sélection permet d’adapter la sortie AES3 au format de travail retenu par la console, le système Allen & Heath ou l’appareil numérique destinataire. Les valeurs de 88,2 kHz et 96 kHz répondent aux configurations nécessitant une fréquence élevée, tandis que 44,1 kHz et 48 kHz couvrent d’autres usages audio. La carte ne choisit pas automatiquement la fréquence d’un autre appareil selon les informations fournies : l’utilisateur doit donc vérifier la cohérence du réglage sur chaque élément de la chaîne numérique dans le système.

Le réglage de fréquence constitue un point central pour éviter une incompatibilité de synchronisation ou un fonctionnement inattendu entre équipements. Les informations disponibles confirment uniquement les quatre valeurs proposées et ne détaillent ni horloge externe, ni conversion de fréquence, ni procédure de synchronisation. Il faut donc préparer le système à partir des capacités réelles du DX32 et du récepteur AES3. Dans une installation professionnelle, la documentation de la console et de l’appareil connecté reste la référence pour choisir le même format d’échantillonnage. L’accompagnement Energyson peut compléter cette vérification et orienter vers le réglage adapté au contexte, sans attribuer à la carte des fonctions non annoncées.

Comment intégrer la Allen & Heath M-DX32-DOUT dans une installation audio ?

Pour intégrer la Allen & Heath M-DX32-DOUT, le premier point est de confirmer que le boîtier utilisé est bien un DX32. La carte est présentée comme un tiroir d’extension destiné à ce boîtier de scène et ajoute quatre sorties stéréo AES3 sur XLR. Il faut ensuite identifier la source parmi les systèmes cités, notamment dLive, AHM, Avantis ou SQ, puis vérifier que l’appareil destinataire dispose d’entrées numériques compatibles. Le choix de la fréquence d’échantillonnage doit être harmonisé entre la source et la réception. Cette méthode limite les erreurs de configuration et s’appuie uniquement sur les compatibilités mentionnées dans la fiche produit.

L’évolutivité repose sur la conception modulaire du DX32, pour lequel d’autres tiroirs numériques ou analogiques sont indiqués comme disponibles. La M-DX32-DOUT occupe une fonction précise : fournir quatre sorties numériques stéréo AES3. Elle peut contribuer à une organisation en cascade de plusieurs boîtiers, mais les quantités maximales, la topologie détaillée et les contraintes d’installation ne sont pas précisées dans les informations fournies. Ces points doivent être contrôlés avant le déploiement, tout comme les conditions de garantie et les éventuelles normes applicables. Le conseil Energyson aide à confronter la configuration prévue aux données documentées et au matériel déjà présent dans l’installation.

Notre avis d’expert Energyson sur M-DX32-DOUT

À la lecture des spécifications, la Allen & Heath M-DX32-DOUT se distingue par une fonction clairement délimitée : ajouter quatre sorties stéréo AES3 sur XLR au DX32. Le choix entre 44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz facilite son intégration dans plusieurs environnements numériques Allen & Heath. L’ergonomie tient surtout à la connectique XLR et au format modulaire du boîtier de scène. En revanche, l’absence de limiteur et de marqueurs de localisation impose de gérer ces besoins ailleurs. Cette carte convient donc aux techniciens et intégrateurs recherchant une extension AES3 ciblée, sans traitement additionnel.

Une comparaison précise avec un modèle concurrent n’est pas possible à partir des seules informations fournies, car aucune référence ni spécification concurrente n’est documentée. Par rapport à un tiroir analogique du même environnement DX32, la M-DX32-DOUT répond à un besoin différent : conserver une transmission numérique AES3 jusqu’à l’appareil destinataire. Son intérêt dépend donc de la présence d’entrées compatibles et d’une fréquence d’échantillonnage commune. Nous la recommandons aux exploitants dLive, AHM, Avantis ou SQ, aux installateurs et aux techniciens de scène qui doivent ajouter quatre sorties stéréo numériques sur un DX32 déjà intégré à leur système.

"Cette carte répond à un besoin précis : ajouter quatre liaisons stéréo AES3 au DX32 tout en adaptant la fréquence au système connecté." – Conseiller technique, Energyson (intégration audio numérique)
