Allen & Heath
M-DX32-INPR-A

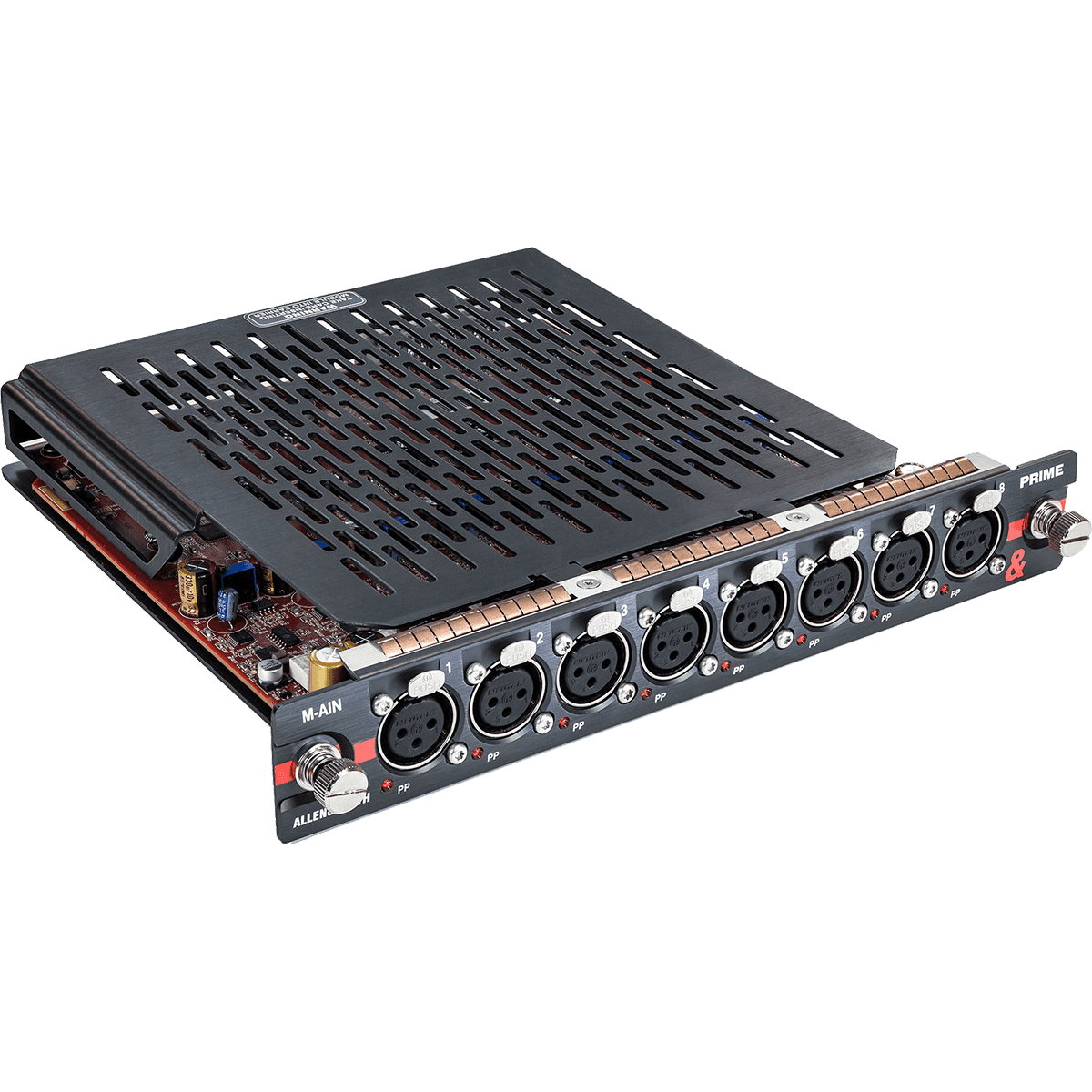

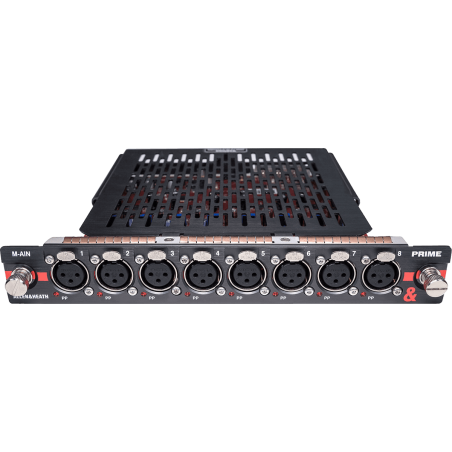

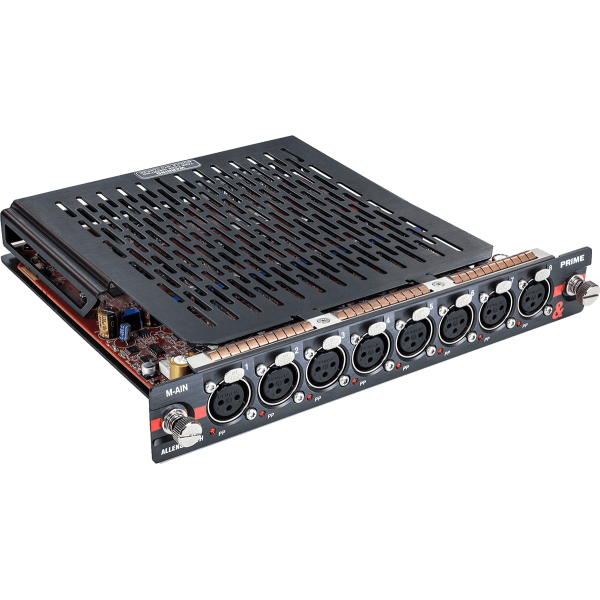

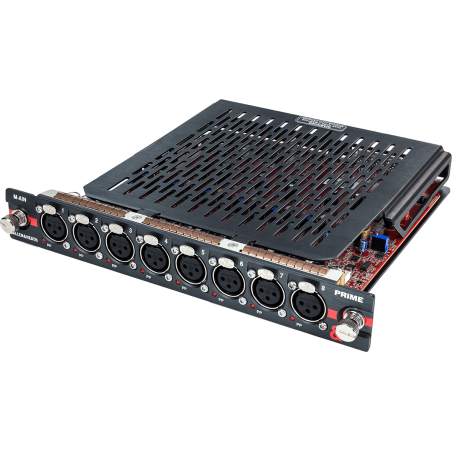

Carte d'extension pour boîtier de scène Allen & Heath M-DX32-INPR-A

Caractéristiques Allen & Heath M-DX32-INPR-A

• Préamplificateur de nouvelle génération à gain couplé en courant continu éliminant la distorsion basse fréquence
• Réponse en fréquence ultra linéaire de 1 Hz à 40 kHz pour une restitution fidèle sur toute la plage audible
• Conversion analogique-numérique 32 bits / 96 kHz à faible distorsion harmonique et rapport signal/bruit élevé
• Vitesse de balayage rapide assurant une réponse transitoire précise et détaillée
• Blindage métallique complet pour une rejection des interférences radiofrequences et une préservation du signal
• Filtre anti-repliement configurable avec choix entre roll-off rapide ou lent et latence ultra-faible
• Composants de qualité audiophile incluant transistors à faible bruit et condensateurs Nichicon FG
• Calibrage individuel de chaque préamplificateur en usine pour garantir la rejection de mode commun
• Installation directe dans le châssis modulaire DX32 sans configuration logicielle requise
• Combinaison possible avec les modules PRIME de sortie et les cartes DX32 analogiques ou numériques existantes

Informations techniques Allen & Heath M-DX32-INPR-A

• 8 entrées micro/ligne sur connecteurs XLR 3 broches symétriques
• Convertisseur analogique-numérique Delta-Sigma 32 bits / 96 kHz
• Réponse en fréquence : 1 Hz à 40 kHz
• Plage dynamique du signal : 114,8 dB
• Bruit résiduel à 0 dB de gain : -96,8 dBu
• Bruit d'entrée équivalent micro (EIN) : -127,5 dBu avec 150 ohms
• Alimentation fantôme : +48 V avec indicateurs
• Atténuateur (Pad) : -20 dB
• Niveau d'entrée maximal : +38 dBu (pad activé)
• Impédance d'entrée : supérieure à 4 kohms (pad désactivé), supérieure à 10 kohms (pad activé)
• Gain analogique (dLive) : +5 à +60 dB par pas de 1 dB
• Gain analogique (SQ) : 0 à +60 dB par pas de 1 dB
• Sensibilité d'entrée (dLive) : -60 à +15 dBu
• Sensibilité d'entrée (SQ) : -60 à +20 dBu
• Filtre anti-repliement configurable : roll-off rapide ou lent, latence normale ou ultra-faible
• Blindage métallique intégral contre les interférences RF
• Compatible avec le châssis modulaire DX32 (raccordement Cat5e, portée 100 m)
• Consoles compatibles : dLive, Avantis, SQ
• 8 convertisseurs ADC par paire de canaux pour un headroom et un SNR accrus

Les points clés du M-DX32-INPR-A Allen & Heath

Préamplificateur PRIME à gain couplé en courant continu de la carte Allen & Heath M-DX32-INPR-A

La carte d'extension Allen & Heath M-DX32-INPR-A repose sur un préamplificateur de nouvelle génération dont l'architecture à gain couplé en courant continu se distingue des conceptions classiques à couplage en courant alternatif. Cette topologie élimine la distorsion typiquement générée dans les basses fréquences par les condensateurs de couplage AC, ce qui se traduit par une linéarité et une réponse en phase nettement améliorées dans le registre grave. Le choix de transistors à faible bruit et de condensateurs électrolytiques Nichicon FG de qualité audiophile contribue à réduire le plancher de bruit et la distorsion harmonique totale sur l'ensemble du spectre.

Cette conception exige une sélection et un agencement minutieux des composants, ainsi qu'un réglage intensif canal par canal lors de la mise en service en usine. Chaque unité PRIME voit ses préamplificateurs individuellement calibrés à la main pour respecter les exigences de chemin de rétroaction et de rejection de mode commun. Cette attention au détail garantit une homogénéité entre les huit canaux et une fidélité de reproduction adaptée aux applications les plus critiques en sonorisation live, en broadcast et en studio d'enregistrement.

Avec un bruit d'entrée équivalent micro de -127,5 dBu (avec 150 ohms) et un bruit résiduel de -96,8 dBu à 0 dB de gain, la carte PRIME offre des performances de bruit de référence. La vitesse de balayage rapide du préamplificateur assure une réponse transitoire précise, capturant les détails subtils et les attaques rapides des sources instrumentales et vocales. Energyson recommande cette carte pour les ingénieurs du son recherchant la transparence maximale sur leurs canaux critiques.

Conversion analogique-numérique 32 bits / 96 kHz de la carte PRIME Allen & Heath

La carte M-DX32-INPR-A embarque les derniers convertisseurs analogique-numérique 32 bits fonctionnant à 96 kHz, exploitant pleinement le cœur FPGA XCVI des consoles Allen & Heath. La plage dynamique mesurée atteint 114,8 dB, un niveau qui réduit significativement la distorsion et optimise le rapport signal/bruit par rapport aux implémentations standard. L'architecture utilise plusieurs dispositifs ADC en parallèle pour chaque paire de canaux d'entrée, ce qui augmente le headroom disponible et améliore le SNR global du système.

Le système ADC intègre un filtre anti-repliement configurable par l'utilisateur, offrant le choix entre un roll-off rapide ou lent et un mode de latence ultra-faible. Cette flexibilité permet à l'ingénieur du son d'adapter les caractéristiques de filtrage selon le type d'application ou le style musical. En mode latence ultra-faible, la carte convient aux retours de scène et aux situations exigeant un monitoring en temps réel sans délai perceptible.

La réponse en fréquence mesurée de la sortie AES reste stable entre 10 Hz et 20 kHz, avec des variations inférieures à 0,3 dB quel que soit le réglage de gain (0, 30 ou 60 dB). Cette constance témoigne de la qualité de la conversion et de la conception électronique de la carte.

Blindage et intégrité du signal de la carte d'extension PRIME pour boîtier de scène DX32

Pour préserver la qualité du signal audio tout au long du chemin de traitement, la carte M-DX32-INPR-A est intégralement encapsulée dans un blindage métallique. Cette protection réduit les interférences radiofrequences (RF) qui peuvent affecter les équipements de sonorisation, notamment dans les environnements comportant de nombreuses sources d'émission comme les festivals, les salles de spectacle ou les plateaux de télévision. Le blindage couvre l'ensemble du parcours du signal, des entrées XLR jusqu'aux étages de conversion numérique.

Les circuits internes utilisent des composants sélectionnés pour leurs caractéristiques de faible bruit et de faible distorsion. Les techniques de gravure de pointe employées lors de la fabrication des transistors contribuent à minimiser le bruit intrinsèque de chaque étage d'amplification. Cette approche globale, combinée au calibrage individuel en usine, assure une diaphonie inter-canaux réduite et une séparation stéréo optimale lorsque plusieurs cartes PRIME sont installées dans un même châssis DX32.

Le châssis DX32 peut accueillir jusqu'à quatre cartes modulaires de 8 canaux chacune, autorisant un maximum de 32 entrées PRIME par boîtier. La connexion au système de mixage s'effectue via un câble Cat5e avec connecteur EtherCon sécurisé, sur une distance pouvant atteindre 100 mètres. Deux câbles peuvent être utilisés en redondance pour les applications critiques.

Compatibilité et modularité de la carte Allen & Heath M-DX32-INPR-A avec les consoles numériques

La carte PRIME M-DX32-INPR-A est compatible avec les trois gammes de consoles numériques Allen & Heath : dLive, Avantis et SQ. Chaque plateforme tire parti du cœur FPGA XCVI fonctionnant à 96 kHz pour exploiter la résolution complète des convertisseurs 32 bits de la carte. La combinaison de modules PRIME d'entrée et de sortie dans un même châssis DX32 permet de constituer un système bout en bout à haute fidélité, adapté aussi bien à la captation qu'à la diffusion.

La modularité du DX32 autorise le mélange de cartes PRIME avec les modules analogiques et numériques existants de la gamme DX32. Cette flexibilité permet d'équiper progressivement un parc technique sans remplacer l'intégralité du matériel. Un système dLive entièrement équipé peut accueillir un nombre élevé de modules PRIME, tandis qu'un système SQ peut en intégrer jusqu'à 32. Aucune configuration logicielle n'est requise lors de l'installation : il suffit de connecter la carte au châssis et au système de mixage pour que les mises à jour firmware soient gérées automatiquement.

Cette carte convient aux ingénieurs du son souhaitant réserver les préamplificateurs PRIME à leurs canaux prioritaires (voix principales, instruments solistes, sections d'orchestre) tout en conservant des entrées standard sur les autres emplacements. Energyson propose un conseil personnalisé pour dimensionner la configuration PRIME adaptée à chaque projet d'installation fixe ou de tournée.

Pourquoi choisir la carte PRIME Allen & Heath pour un boîtier de scène DX32 ?

La carte M-DX32-INPR-A répond aux besoins des professionnels du son qui exigent une qualité de préamplification et de conversion au-dessus des modules standard. Son architecture à gain couplé en courant continu, associée à des convertisseurs 32 bits / 96 kHz fonctionnant en parallèle, place cette carte au niveau des références en matière de transparence et de fidélité. En environnement live, la vitesse de balayage rapide capture chaque transitoire avec précision, ce qui profite particulièrement aux sources percussives et aux voix.

Le calibrage individuel en usine et la sélection rigoureuse des composants garantissent des performances homogènes d'un canal à l'autre et d'une carte à l'autre. Cette constance est essentielle pour les parcs de location et les installations permanentes où la fiabilité et la reproductibilité du rendu sonore sont des critères déterminants. La plage dynamique de 114,8 dB et le EIN de -127,5 dBu positionnent la carte PRIME parmi les meilleures options disponibles pour les systèmes Allen & Heath.

Energyson accompagne ses clients dans le choix, l'installation et le paramétrage des cartes PRIME. Notre équipe technique connaît les spécificités de chaque plateforme Allen & Heath et peut recommander la configuration la plus adaptée à votre environnement de travail, que ce soit pour un théâtre, une salle de concert, un plateau broadcast ou un studio d'enregistrement.

Comment installer et configurer la carte PRIME M-DX32-INPR-A dans un boîtier de scène DX32 ?

L'installation de la carte M-DX32-INPR-A s'effectue directement dans l'un des quatre emplacements modulaires du châssis DX32. Aucun outil spécifique n'est nécessaire au-delà de l'outillage standard fourni avec le boîtier. La carte s'insère dans son slot, se fixe mécaniquement et établit automatiquement la connexion électrique et numérique avec le fond de panier du DX32. Le firmware de la carte est mis à jour automatiquement par la console de mixage connectée, sans intervention manuelle.

Une fois installée, les huit entrées micro/ligne XLR sont immédiatement disponibles dans l'environnement de mixage de la console. Le réglage du gain analogique, de l'alimentation fantôme +48 V et de l'atténuateur -20 dB s'effectue numériquement depuis la surface de contrôle. Le filtre anti-repliement du convertisseur ADC peut être configuré selon les préférences de l'ingénieur du son : le réglage usine par défaut est latence normale avec roll-off lent, adapté à la majorité des applications musicales.

Pour les configurations nécessitant une redondance, le DX32 accepte deux liaisons Cat5e simultanées vers le MixRack ou la surface de contrôle, assurant une continuité de service en cas de défaillance d'un câble. Energyson recommande l'utilisation de câbles Cat5e blindés de qualité professionnelle pour les liaisons dépassant 50 mètres. Notre service technique reste disponible pour accompagner la mise en service et valider les niveaux de gain et les réglages de filtrage sur site.

Notre avis d'expert Energyson sur le M-DX32-INPR-A

La carte PRIME M-DX32-INPR-A se distingue par la qualité mesurable de son étage de préamplification. Le passage au gain couplé en courant continu apporte un gain réel en linéarité dans le grave, perceptible sur les sources comme la grosse caisse, la contrebasse ou les voix masculines profondes. La plage dynamique de 114,8 dB et le plancher de bruit de -96,8 dBu à 0 dB de gain placent cette carte au-dessus des modules standard M-DX32-IN livrés avec le DX32. Face à une carte d'entrée Yamaha Rio, la PRIME offre une réponse en fréquence plus étendue (1 Hz contre 20 Hz) et un étage de gain sans couplage AC, ce qui se traduit par une meilleure cohérence de phase en basse fréquence.

En situation de tournée, la robustesse du blindage métallique intégral protège efficacement le signal dans les environnements RF chargés (festivals multi-scènes, événements avec nombreux systèmes HF). Le calibrage individuel en usine garantit une homogénéité entre les cartes, ce qui simplifie la gestion d'un parc locatif. Nous recommandons la M-DX32-INPR-A aux ingénieurs système et aux techniciens son travaillant sur des productions exigeantes en dLive ou Avantis. Pour un utilisateur de console SQ en salle de spectacle fixe, elle constitue un investissement pertinent pour les canaux prioritaires (voix lead, solistes), tout en conservant les modules standard pour les entrées secondaires.

"La carte PRIME redéfinit la transparence des préamplis DX32, avec un gain DC et une plage dynamique qui font la différence sur les canaux critiques en tournée." – Julien, technicien son, Energyson (systèmes numériques Allen & Heath)
