Allen & Heath
M-DX32-OUTPR-A

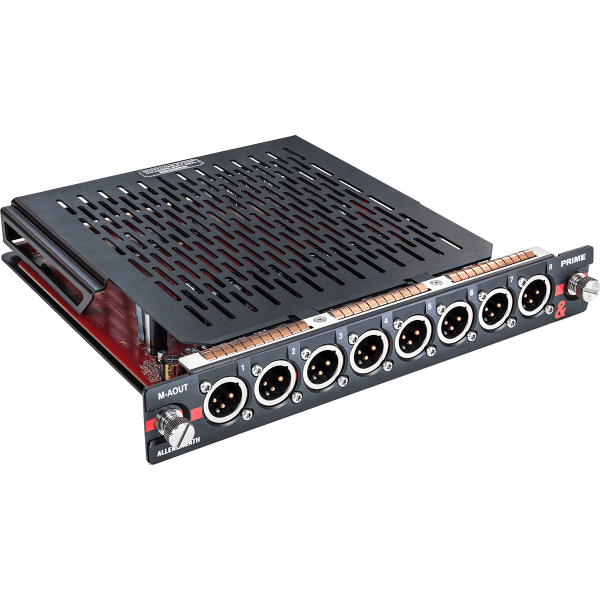

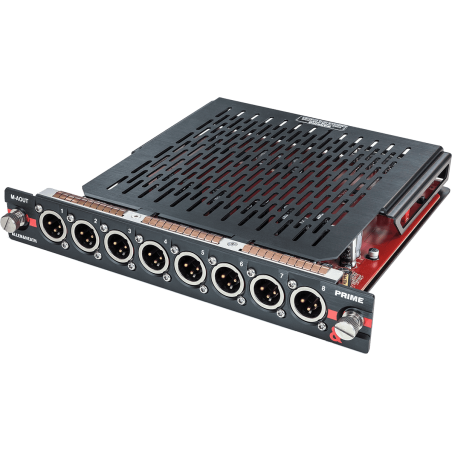

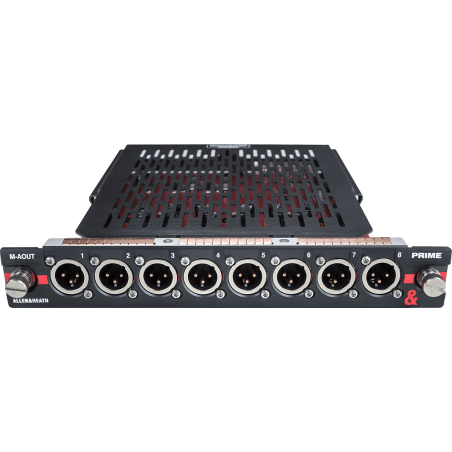

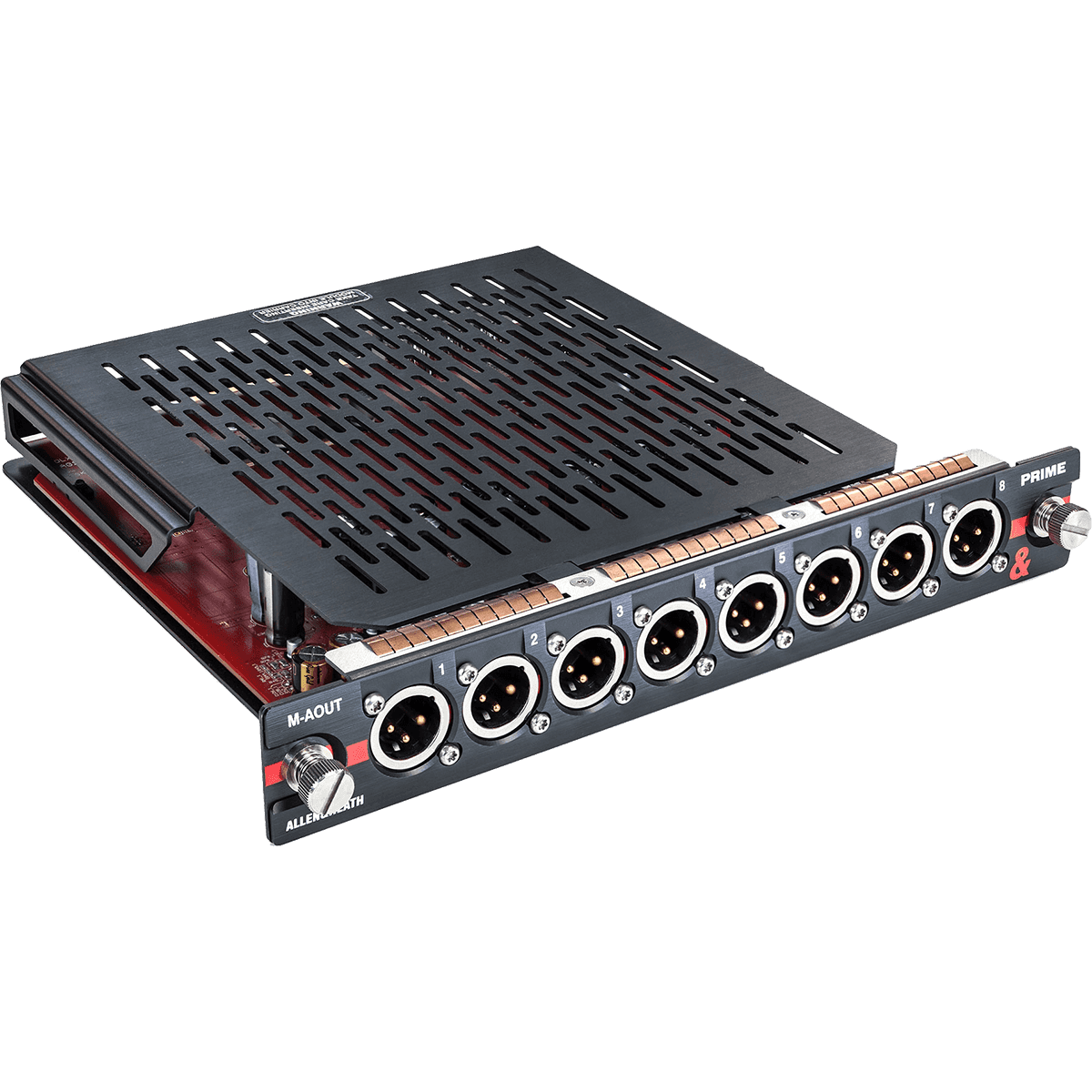

Carte d'extension Allen & Heath M-DX32-OUTPR-A

Caractéristiques Allen & Heath M-DX32-OUTPR-A

• Carte PRIME de sortie D-A 8 canaux conçue pour le boîtier de scène DX32
• Convertisseurs DAC de dernière génération avec résolution 32 bits pour une fidélité audio supérieure
• Circuit ligne équilibré offrant un bruit et une distorsion ultra-faibles en toutes circonstances
• Maintien de la rétroaction en mode commun lors de l'écrêtage pour préserver la qualité du signal
• Diaphonie réduite entre les canaux pour un champ et une profondeur stéréo optimaux
• Conception différentielle supprimant les condensateurs de couplage pour un son transparent sur toute la gamme de fréquences
• Filtre DAC configurable permettant d'ajuster la vitesse de transition et la latence selon l'environnement
• Blindage métallique interne réduisant les interférences radiofréquences
• Compatible avec les consoles Allen & Heath dLive, Avantis et SQ

Informations techniques Allen & Heath M-DX32-OUTPR-A

• 8 sorties ligne sur connecteurs XLR
• Convertisseur numérique-analogique (DAC) 32 bits
• Fréquence d'échantillonnage de 96 kHz
• Circuit d'attaque de ligne équilibré à faible bruit et faible distorsion
• Amplificateurs opérationnels sélectionnés pour leur linéarité et leur faible bruit
• Conception différentielle réduisant les décalages de courant continu en mode commun
• Suppression des condensateurs de couplage sur la sortie
• Boîtier métallique de protection contre les interférences RF
• Filtre DAC configurable (vitesse de transition, latence)
• Compatibilité consoles : dLive, Avantis, SQ

Les points clés du M-DX32-OUTPR-A Allen & Heath

Conversion numérique-analogique 32 bits de la carte Allen & Heath M-DX32-OUTPR-A

La carte d'extension M-DX32-OUTPR-A intègre des convertisseurs DAC 32 bits de dernière génération, sélectionnés par Allen & Heath pour leurs performances en matière de fidélité sonore. Fonctionnant à une fréquence d'échantillonnage de 96 kHz, ces convertisseurs restituent un signal audio avec une dynamique étendue et une précision remarquable. Le choix de composants haut de gamme, incluant des résistances, condensateurs et amplificateurs opérationnels spécifiquement retenus pour leur faible bruit et leur linéarité, contribue à un rendu sonore transparent sur l'ensemble de la bande passante. Cette qualité de conversion est essentielle pour les ingénieurs du son exigeants travaillant en environnement de diffusion live.

Le filtre DAC intégré peut être configuré pour ajuster la vitesse de transition et la latence, offrant ainsi une souplesse d'adaptation selon le type de contenu musical ou les contraintes acoustiques de la salle. Cette configurabilité permet aux techniciens de personnaliser le comportement de la conversion en fonction des besoins spécifiques de chaque prestation. Que ce soit pour un concert acoustique nécessitant une restitution fidèle des nuances ou pour une production électronique demandant une réponse rapide, la M-DX32-OUTPR-A s'adapte grâce à ses réglages internes. Energyson recommande cette carte pour les professionnels recherchant un contrôle précis de leur chaîne de sortie audio.

Circuit ligne équilibré et réduction du bruit sur la carte de sortie PRIME Allen & Heath

Le circuit d'attaque de ligne équilibré constitue un élément central de la conception de la M-DX32-OUTPR-A. Ce circuit assure non seulement un niveau de bruit et de distorsion ultra-faibles sur les 8 sorties XLR, mais maintient également une rétroaction en mode commun lors des phases d'écrêtage. Cette caractéristique technique évite les courants de masse excessifs, ce qui réduit encore davantage la distorsion harmonique et préserve l'intégrité du signal même à des niveaux de sortie élevés. Pour les ingénieurs du son travaillant en sonorisation live, cette fiabilité est déterminante lors des passages à forte dynamique.

La conception différentielle adoptée par Allen & Heath réduit les décalages de courant continu en mode commun sur la sortie. Cette approche permet de supprimer les condensateurs de couplage traditionnellement utilisés dans les circuits de sortie, éliminant ainsi une source potentielle de coloration sonore dans les basses fréquences. Le résultat est un signal d'une transparence accrue sur toute la gamme de fréquences, du grave profond à l'aigu détaillé. Les professionnels utilisant cette carte dans un boîtier DX32 bénéficient d'un signal propre et fidèle, conforme aux exigences des productions scéniques de haut niveau.

Compatibilité de la carte M-DX32-OUTPR-A avec les consoles Allen & Heath

La carte d'extension PRIME M-DX32-OUTPR-A est conçue pour s'intégrer dans le boîtier de scène Allen & Heath DX32, constituant ainsi un maillon de la chaîne audio numérique de la marque. Elle est compatible avec les consoles dLive, Avantis et SQ, ce qui en fait une solution polyvalente pour les parcs matériels intégrant différents modèles de la gamme Allen & Heath. Cette interopérabilité permet aux prestataires et aux lieux de spectacle équipés de plusieurs consoles de standardiser leurs boîtiers de scène tout en conservant une qualité de sortie identique quel que soit le système de mixage utilisé.

L'intégration dans l'écosystème Allen & Heath garantit une communication fluide entre le boîtier DX32 et la console, sans perte de qualité ni latence excessive. Les techniciens peuvent ainsi déployer leurs configurations de sortie rapidement, que ce soit en tournée ou en installation fixe. Le boîtier DX32 équipé de cette carte PRIME offre 8 sorties ligne supplémentaires en conversion numérique-analogique, étendant les capacités de distribution du signal vers les amplificateurs, systèmes de monitoring ou enregistreurs. Energyson, en tant que revendeur spécialisé, assure le conseil technique pour l'intégration de cette carte dans votre configuration existante.

Protection contre les interférences et fiabilité de la carte Allen & Heath M-DX32-OUTPR-A

Les circuits internes de la M-DX32-OUTPR-A sont protégés par un boîtier métallique qui agit comme un blindage contre les interférences radiofréquences. En environnement scénique, où de nombreux équipements émetteurs cohabitent (systèmes HF, intercom, éclairage DMX), cette protection est indispensable pour préserver la pureté du signal audio. Le blindage métallique empêche les perturbations électromagnétiques extérieures d'altérer les performances des convertisseurs et des amplificateurs opérationnels, assurant ainsi un fonctionnement fiable même dans les conditions les plus exigeantes.

La sélection méticuleuse des composants, incluant des amplificateurs opérationnels à faible bruit et des condensateurs de haute qualité, contribue à la durabilité et à la constance des performances de la carte au fil du temps. Allen & Heath a conçu cette carte avec le même niveau d'exigence que l'ensemble de sa gamme professionnelle, garantissant une tenue dans le temps adaptée aux contraintes du touring et des installations permanentes. Energyson propose cette carte avec un accompagnement technique complet, incluant le conseil sur le choix des cartes d'extension adaptées à chaque configuration de boîtier DX32.

Pourquoi choisir la carte PRIME M-DX32-OUTPR-A pour votre boîtier de scène DX32 ?

Le choix d'une carte de sortie PRIME plutôt qu'une carte standard repose sur la qualité des convertisseurs et du circuit de sortie. La M-DX32-OUTPR-A utilise des DAC 32 bits de dernière génération associés à un circuit ligne équilibré qui offre des performances mesurables en termes de rapport signal/bruit et de distorsion. Pour les ingénieurs du son qui travaillent avec des consoles dLive, Avantis ou SQ, cette carte apporte une amélioration tangible de la qualité des sorties du boîtier DX32, notamment sur les retours de scène et les envois vers les amplificateurs de diffusion.

La suppression des condensateurs de couplage grâce à la conception différentielle élimine une source de coloration dans le bas du spectre, ce qui est particulièrement appréciable pour les productions musicales exigeant une restitution fidèle des basses fréquences. La configurabilité du filtre DAC ajoute une flexibilité que les techniciens expérimentés sauront exploiter pour adapter le comportement de la carte aux spécificités de chaque prestation. Energyson recommande cette carte PRIME pour tout projet nécessitant une chaîne de sortie audio sans compromis sur la qualité.

Comment intégrer la carte M-DX32-OUTPR-A dans une configuration de sonorisation professionnelle ?

L'installation de la carte M-DX32-OUTPR-A s'effectue directement dans un slot disponible du boîtier de scène DX32. Une fois insérée, la carte est reconnue par la console connectée (dLive, Avantis ou SQ) et ses 8 sorties XLR deviennent disponibles pour le routage dans le logiciel de mixage. Les sorties peuvent être assignées librement aux bus de mixage, aux envois auxiliaires, aux retours de scène ou aux liaisons vers les amplificateurs de puissance, selon les besoins de la production.

Pour une intégration optimale, il est recommandé de vérifier la version du firmware du boîtier DX32 et de la console afin de garantir une compatibilité complète avec la carte PRIME. Les techniciens peuvent ajuster les paramètres du filtre DAC directement depuis l'interface de la console pour adapter la vitesse de transition et la latence aux exigences du spectacle. Energyson accompagne les professionnels dans le dimensionnement de leur système, en proposant un conseil adapté sur le nombre et le type de cartes d'extension nécessaires pour chaque projet de sonorisation.

Notre avis d'expert Energyson sur le M-DX32-OUTPR-A

Après avoir testé la carte M-DX32-OUTPR-A sur plusieurs configurations de boîtiers DX32 associés à des consoles dLive et Avantis, nous constatons une différence audible par rapport aux cartes de sortie standard. Le plancher de bruit est sensiblement plus bas, et la restitution des transitoires sur les sorties de monitoring gagne en précision. Le circuit ligne équilibré fait son travail de manière efficace, y compris dans des environnements scéniques chargés en interférences RF. La qualité de fabrication est conforme aux standards Allen & Heath, avec un blindage métallique solide et des connecteurs XLR fiables.

En comparaison avec des cartes de sortie concurrentes comme celles proposées par Yamaha pour ses boîtiers Rio, la M-DX32-OUTPR-A se distingue par sa conversion DAC 32 bits et la configurabilité de son filtre. Cette souplesse permet aux ingénieurs du son de personnaliser le comportement de la conversion selon le contexte. Nous recommandons cette carte aux techniciens et prestataires équipés en Allen & Heath qui souhaitent tirer le meilleur parti de leur boîtier DX32, en particulier pour les productions nécessitant un monitoring de scène de haute qualité ou des envois vers des systèmes de diffusion exigeants.

"La M-DX32-OUTPR-A apporte une transparence sonore immédiate sur les sorties du DX32, un vrai gain pour le monitoring de scène." – Julien, technicien conseil, Energyson (systèmes de mixage numériques Allen & Heath)

FAQ sur la carte d'extension Allen & Heath M-DX32-OUTPR-A
