Allen & Heath
M-SUPERMADI

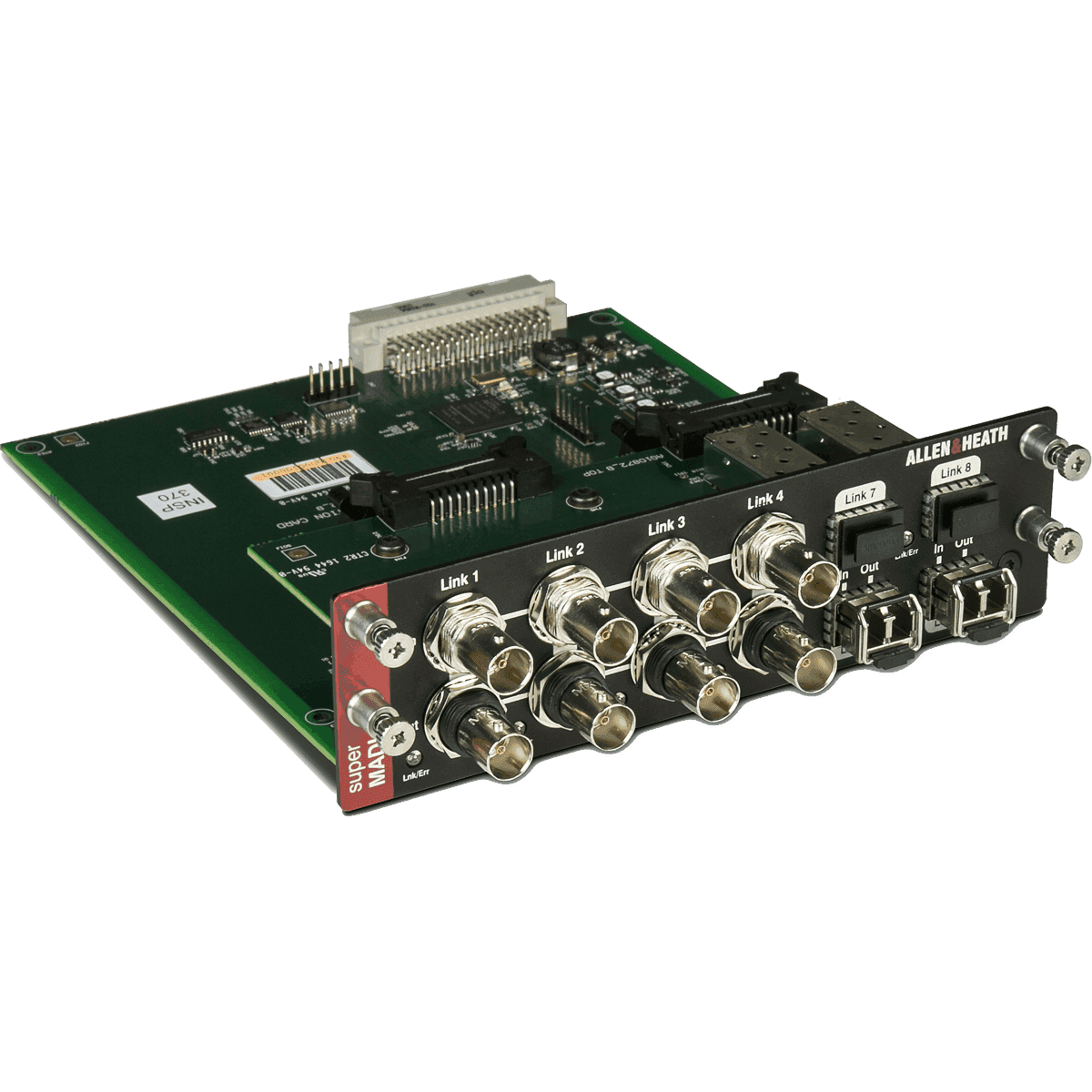

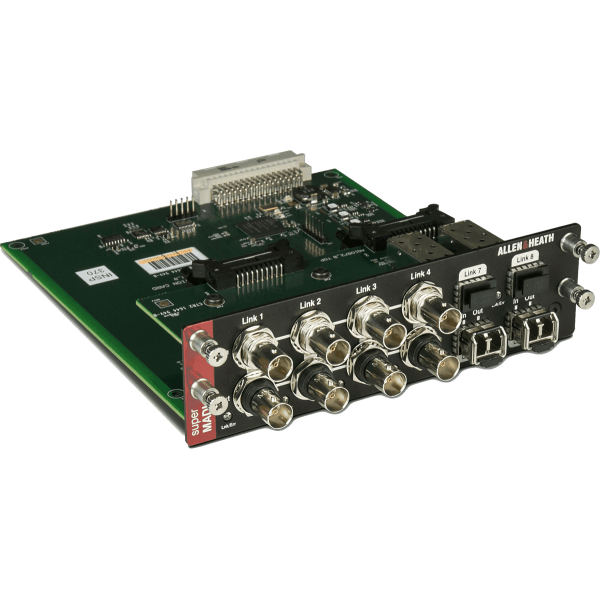

Carte interface SuperMADI Allen & Heath M-SUPERMADI

Caractéristiques Allen & Heath M-SUPERMADI

• Connectivité étendue avec 8 connecteurs BNC coaxiaux et 4 slots SFP pour émetteurs-récepteurs fibre optique
• Capacité de 128 entrées/sorties audio à 96 kHz en coaxial et en fibre
• Double mode de fonctionnement Smux et HighSpeed 96 kHz pour une flexibilité maximale
• Redondance intégrée avec taux d'échantillonnage sélectionnable par paire de connecteurs
• Conception modulaire permettant l'intégration dans tout MixRack ou surface dLive classe S ou classe C
• Interopérabilité avec les consoles tierces équipées d'un port MADI
• Adaptée aux environnements broadcast, live et enregistrement studio

Informations techniques Allen & Heath M-SUPERMADI

• Format de connexion : MADI (Multichannel Audio Digital Interface)
• Nombre de canaux : 128 entrées et 128 sorties
• Fréquence d'échantillonnage maximale : 96 kHz

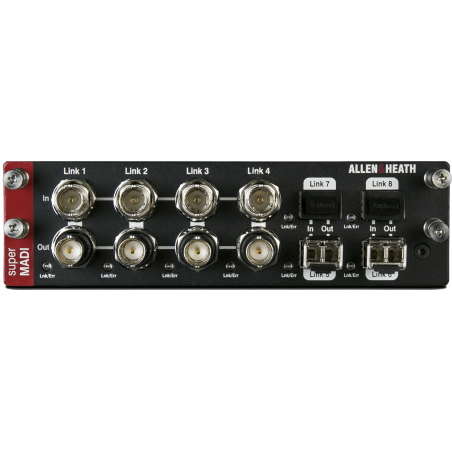

• Connecteurs coaxiaux : 8 ports BNC
• Connecteurs fibre optique : 4 slots SFP
• Modes de fonctionnement : Smux et HighSpeed 96 kHz
• Système compatible : Allen & Heath dLive
• Surfaces compatibles : classe S et classe C
• Racks compatibles : MixRack dLive
• Redondance : oui, avec sélection par paire
• Limiteur : non
• Marqueurs de localisation : non

Les points clés du M-SUPERMADI Allen & Heath

Connectivité MADI avancée de la carte Allen & Heath M-SUPERMADI

La carte M-SUPERMADI se distingue par une connectivité MADI particulièrement riche, rarement atteinte sur une seule carte optionnelle. Avec ses 8 connecteurs BNC coaxiaux et ses 4 slots SFP dédiés aux émetteurs-récepteurs fibre optique, elle offre aux ingénieurs du son une capacité de routage audio numérique de 128 entrées et 128 sorties. Cette densité de connexion permet de gérer des configurations complexes en broadcast ou en sonorisation live, où le nombre de canaux requis dépasse largement les standards habituels. La fibre optique autorise des liaisons longue distance sans dégradation du signal, un atout déterminant pour les installations fixes comme les plateaux de télévision ou les salles de spectacle de grande envergure.

Le choix entre les formats coaxiaux et fibre optique offre une souplesse d'intégration selon l'infrastructure existante. Les ingénieurs et prestataires peuvent ainsi adapter la carte à des environnements variés sans modifier la topologie du réseau audio. La connectivité MADI reste un standard reconnu dans le milieu professionnel pour sa fiabilité et sa capacité à transporter un grand nombre de canaux sur un seul lien physique. Avec la M-SUPERMADI, Allen & Heath place le système dLive au centre de configurations audio numériques exigeantes, en garantissant un niveau d'intégration conforme aux attentes des productions broadcast et live de haut niveau.

Compatibilité et modularité de la carte SuperMADI dans l'écosystème dLive

La carte M-SUPERMADI s'insère dans la logique modulaire qui caractérise le système dLive d'Allen & Heath. Elle peut être installée dans n'importe quel MixRack dLive, ainsi que dans les surfaces de contrôle de classe S et de classe C. Cette compatibilité étendue permet aux utilisateurs de faire évoluer leur système au fil du temps, en ajoutant ou en remplaçant des cartes optionnelles selon les besoins de chaque production. La conception modulaire du dLive garantit que l'investissement dans une carte SuperMADI reste pertinent à long terme, quel que soit le modèle de surface ou de rack utilisé.

Allen & Heath propose un écosystème de cartes optionnelles en constante évolution, intégrant des technologies comme le Dante, le WAVES 3 SoundGrid ou la liaison longue portée FibreACE. La M-SUPERMADI s'inscrit dans cette gamme en apportant une connectivité MADI complète et performante. Cette approche modulaire permet aux prestataires et ingénieurs du son de composer un système sur mesure, en combinant plusieurs cartes pour couvrir l'ensemble des protocoles audio numériques nécessaires à leurs projets, sans être limités par une architecture figée.

Performance audio haute résolution avec les modes Smux et HighSpeed 96 kHz

La carte M-SUPERMADI prend en charge deux modes de fonctionnement distincts : le mode Smux et le mode HighSpeed 96 kHz. Le mode Smux permet de multiplexer les canaux pour atteindre la fréquence d'échantillonnage de 96 kHz tout en restant compatible avec les équipements MADI existants. Le mode HighSpeed 96 kHz exploite directement la bande passante disponible pour transmettre les données audio à haute résolution. Cette double approche offre aux ingénieurs du son la possibilité de choisir le mode le mieux adapté à la configuration de leur réseau et aux équipements connectés, sans compromettre la qualité audio.

La redondance intégrée constitue un autre atout de cette carte, avec un taux d'échantillonnage sélectionnable par paire de connecteurs. En environnement broadcast ou live, la continuité du signal audio est une exigence absolue. La redondance permet de basculer automatiquement sur un lien de secours en cas de défaillance, sans interruption audible. Cette fonctionnalité répond aux normes de fiabilité attendues par les diffuseurs et les prestataires événementiels, pour lesquels toute coupure audio est inacceptable. La M-SUPERMADI garantit ainsi une chaîne audio robuste et sécurisée.

Intégration de la carte Allen & Heath M-SUPERMADI en environnement broadcast et live

Conçue pour répondre aux exigences du broadcast, du live et de l'enregistrement, la carte M-SUPERMADI assure une intégration fluide dans des environnements de production variés. En broadcast, la capacité de 128 entrées/sorties à 96 kHz permet de gérer simultanément un grand nombre de sources et de destinations, depuis les micros plateau jusqu'aux liaisons vers les régies ou les cars de transmission. En sonorisation live, elle autorise des configurations complexes avec des consoles de façade et de retour connectées via MADI, simplifiant le câblage et réduisant les risques de perte de signal sur de longues distances grâce à la fibre optique.

La possibilité de connecter la carte à des consoles tierces disposant d'un port MADI élargit considérablement les cas d'usage. Un prestataire peut ainsi utiliser la M-SUPERMADI pour interfacer un système dLive avec une console d'un autre fabricant, facilitant les collaborations entre équipes techniques équipées de matériels différents. Cette interopérabilité fait de la carte un outil de travail polyvalent, capable de s'adapter à des contextes de production où la mixité des équipements est la norme plutôt que l'exception.

Pourquoi choisir la carte SuperMADI Allen & Heath pour un système dLive ?

Le choix de la carte M-SUPERMADI pour un système dLive repose sur sa capacité à combiner un nombre élevé de canaux audio numériques avec une connectivité MADI complète, en coaxial comme en fibre optique. Pour les ingénieurs du son qui travaillent sur des productions broadcast ou des tournées live nécessitant un grand nombre de canaux, cette carte représente une solution directe et fiable. Sa compatibilité avec l'ensemble des surfaces et MixRack dLive garantit une intégration sans contrainte dans un parc existant, tandis que la redondance intégrée sécurise la chaîne audio dans les contextes où la fiabilité est une priorité absolue.

Par rapport à d'autres solutions MADI disponibles sur le marché, la M-SUPERMADI se distingue par la densité de ses connecteurs sur une seule carte et par sa prise en charge native des deux modes Smux et HighSpeed 96 kHz. Cette flexibilité permet de couvrir un large spectre de cas d'usage sans nécessiter de cartes supplémentaires. Le système dLive bénéficie ainsi d'une extension MADI complète, adaptée aussi bien aux installations fixes qu'aux configurations tournantes, avec un seul module à gérer et à maintenir.

Comment installer et configurer la carte M-SUPERMADI sur un système dLive Allen & Heath ?

L'installation de la carte M-SUPERMADI s'effectue dans l'un des emplacements de cartes optionnelles disponibles sur les MixRack ou les surfaces dLive de classe S et de classe C. La procédure d'insertion suit le protocole standard des cartes optionnelles Allen & Heath, avec un format enfichable qui ne nécessite pas de modification matérielle du rack ou de la surface. Une fois la carte en place, la configuration se fait depuis l'interface logicielle du système dLive, où l'utilisateur peut sélectionner le mode de fonctionnement souhaité, Smux ou HighSpeed 96 kHz, et attribuer les canaux d'entrée et de sortie aux connecteurs BNC ou SFP selon la topologie du réseau audio.

Le paramétrage de la redondance et du taux d'échantillonnage par paire de connecteurs s'effectue également depuis l'interface de gestion du dLive. Les techniciens peuvent ainsi adapter la configuration aux contraintes spécifiques de chaque production, en basculant entre les modes ou en modifiant l'affectation des canaux sans interrompre le flux audio. Energyson accompagne les utilisateurs dans la mise en service de cette carte, en apportant un conseil technique adapté à chaque situation, que ce soit pour une installation fixe en broadcast ou pour un déploiement en tournée live.

Notre avis d'expert Energyson sur M-SUPERMADI

La carte M-SUPERMADI est une pièce maîtresse pour quiconque exploite un système dLive dans un contexte exigeant. La densité de connecteurs, 8 BNC et 4 SFP sur une seule carte, en fait l'une des solutions MADI les plus complètes du marché pour cette gamme de consoles. Le double mode Smux et HighSpeed 96 kHz offre une réelle flexibilité, notamment lorsque l'environnement technique impose de travailler avec des équipements MADI de générations différentes. La redondance par paire de connecteurs fonctionne de manière transparente et apporte une sécurité appréciable en diffusion ou en captation live, là où le moindre artefact audio est immédiatement perceptible.

Face à une carte MADI standard proposant 64 canaux en coaxial uniquement, la M-SUPERMADI double la capacité et ajoute la fibre optique, ce qui la place dans une catégorie supérieure. L'interopérabilité avec les consoles tierces équipées de ports MADI est un avantage concret pour les prestataires qui interviennent sur des événements multi-régies. Nous recommandons cette carte aux ingénieurs du son broadcast, aux prestataires événementiels travaillant sur des productions à fort nombre de canaux, ainsi qu'aux studios d'enregistrement qui souhaitent relier leur dLive à un système MADI existant. Pour un usage limité à 64 canaux ou en coaxial seul, une carte MADI standard peut suffire.

"La M-SUPERMADI transforme le dLive en véritable hub MADI, avec une densité de connecteurs et une flexibilité de modes rares sur une seule carte optionnelle." – Julien, technicien audio, Energyson (intégration broadcast et live)
